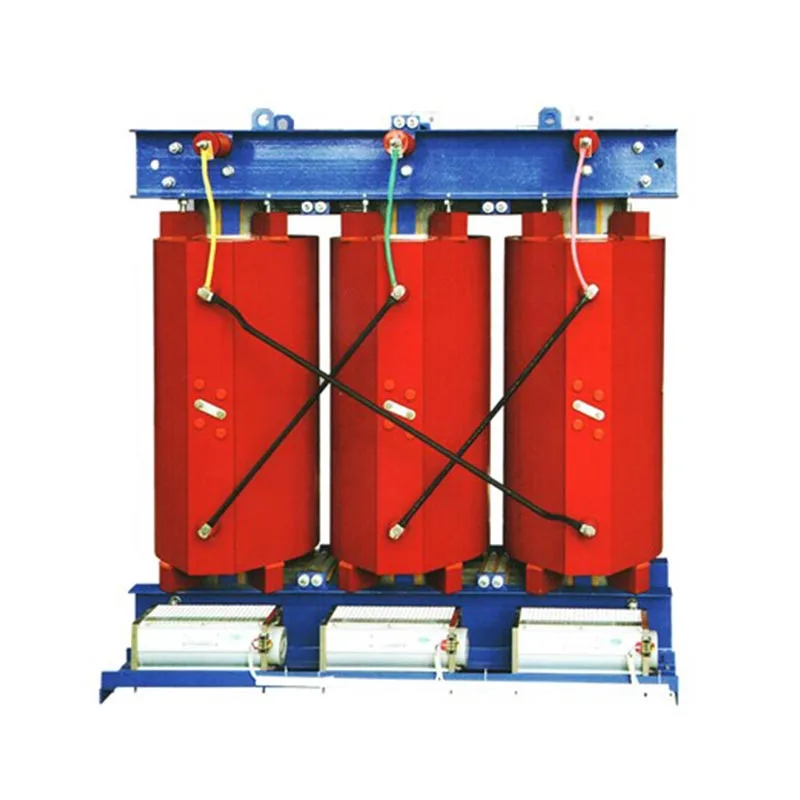

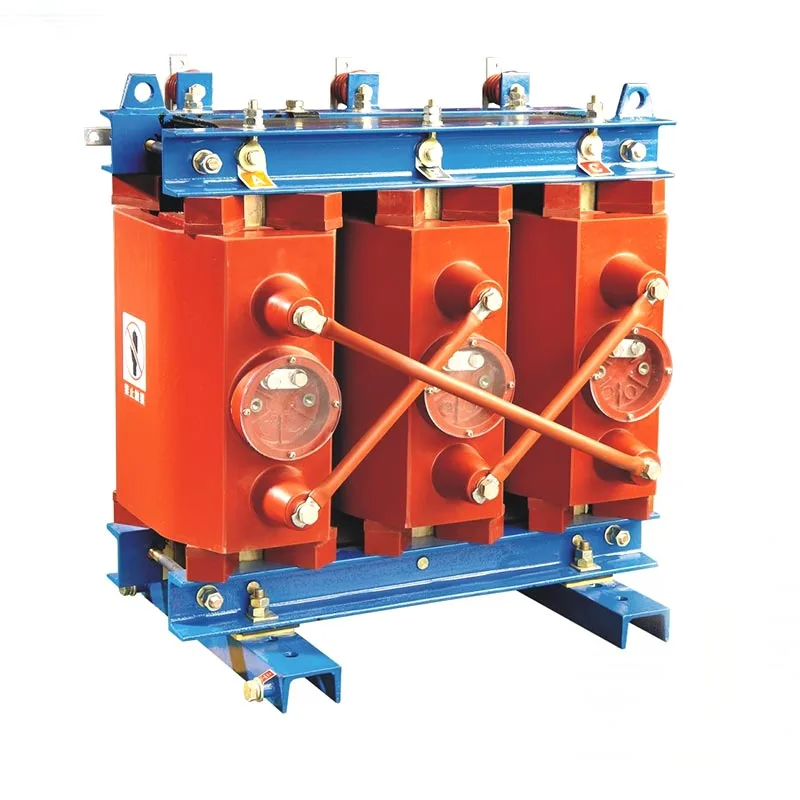

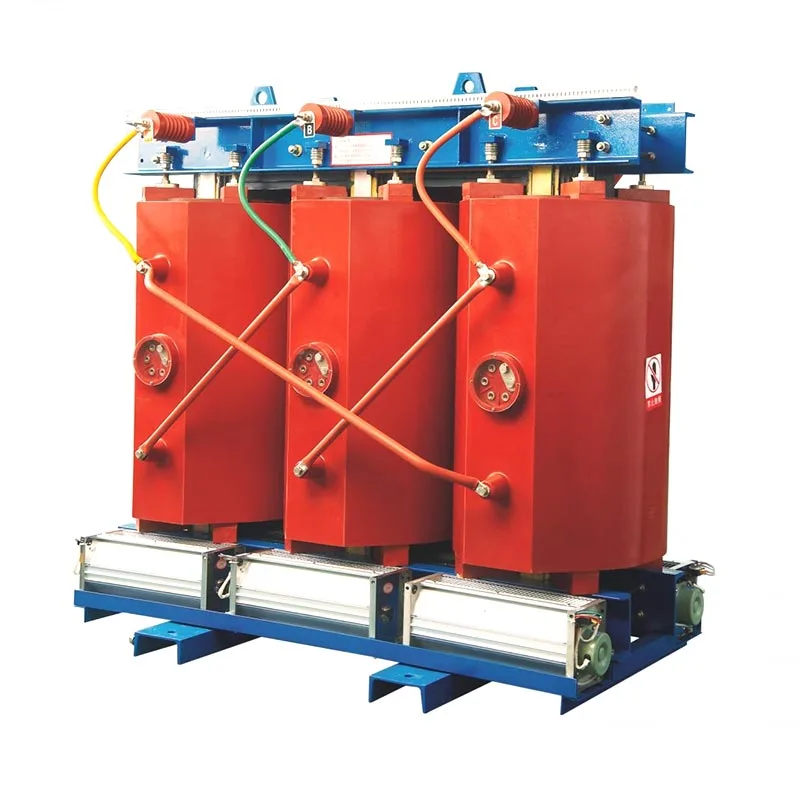

De Usune 11kV 1000kVA droge transformator is een energiezuinige, olievrije transformator die onafhankelijk ontwikkeld en vervaardigd door Zhejiang Usune Electric. In tegenstelling tot traditionele olie-ondergedompelde transformatoren is dit apparaat maakt gebruik van een luchtgeïsoleerd en luchtgekoeld ontwerp, waardoor veiligheidsrisico's zoals olielekken, branden, en explosies. Het werkt zonder dat er verontreinigende stoffen of schadelijke gassen worden uitgestoten, waardoor het zeer geschikt is scenario's voor stroomvoorziening met beperkte ruimtes, hoge bevolkingsdichtheid en strikte milieunormen.
Het product wordt vervaardigd op gestandaardiseerde productielijnen en voldoet strikt aan de nationale elektriciteitsindustrie normen en heeft strenge prestatietests ondergaan. Gekenmerkt door stabiele werking, sterke omgeving aanpassingsvermogen en lage onderhoudskosten dient het als een kerncomponent van intelligente stroomdistributiesystemen in de civiele, commerciële, industriële en spoorwegdoorvoersectoren.
De unit maakt gebruik van hittebestendige isolatiematerialen en bevat geheel geen isolatieolie het elimineren van veiligheidsincidenten zoals olielekken, branden of explosies. Geschikt voor stabiele, langdurige werking onder hoge belastingen biedt het een hoog veiligheidsniveau, waardoor het ideaal is voor omgevingen met strenge elektrische veiligheid vereisten, zoals ziekenhuizen, scholen en metro's.
De unit werkt zonder olieverontreiniging of uitstoot van schadelijke gassen en voldoet aan de groene, koolstofarme stroomvoorziening normen. Het maakt directe installatie binnenshuis mogelijk zonder de noodzaak van aanvullende voorzieningen zoals speciale olie putten of brandwerende scheidingswanden, waardoor de bouw- en renovatiekosten van projecten effectief worden verlaagd.
Geoptimaliseerde kern- en wikkelingsontwerpen verminderen het bedrijfsgeluid aanzienlijk en voldoen aan de eisen voor stille energie binnenshuis aanbod. Bovendien vertoont de unit extreem lage gedeeltelijke ontladingsniveaus, waardoor isolatie effectief wordt voorkomen veroudering en achteruitgang van de prestaties, waardoor een stabiele werking op de lange termijn wordt gegarandeerd en de service van de apparatuur wordt verlengd leven.
Door gebruik te maken van hoogwaardige siliciumstaalplaten in combinatie met geoptimaliseerde wikkelprocessen wordt de apparatuur aanzienlijk verbeterd vermindert nullast- en lastverliezen. Dit verlaagt effectief het energieverbruik op de lange termijn, waardoor gebruikers energie kunnen besparen bedrijfskosten verlagen.
Met een luchtgeïsoleerd en luchtgekoeld structureel ontwerp elimineert de apparatuur de noodzaak voor het isoleren van olie of complexe onderhoudsprocedures; Er zijn alleen eenvoudige, periodieke visuele inspecties vereist. Het is er perfect geschikt voor onbeheerde stroomdistributiescenario's, waardoor de exploitatie- en onderhoudskosten op de lange termijn drastisch worden verlaagd.
De apparatuur ondergaat een gespecialiseerde verwerking voor vochtbestendigheid, stofbestendigheid en temperatuurtolerantie. waardoor het geschikt is voor uitdagende omgevingen zoals hoge luchtvochtigheid, grote hoogte en stoffige locaties. Het is breed inzetbaar voor verschillende scenario's voor de stroomvoorziening binnenshuis, waaronder industriële werkplaatsen en ondergrondse nutsvoorzieningen tunnels, metro's, ziekenhuizen en campussen.
Het product heeft een compacte structuur, een kleine voetafdruk en een lichtgewicht ontwerp, waardoor het aanzienlijk minder ruimte in beslag neemt ruimte dan traditionele, in olie ondergedompelde transformatoren. Het biedt handig transport en eenvoudig ter plaatse installatie, waardoor de tijdlijnen voor projectconstructie en netaansluiting effectief worden verkort.
De Usune 11kV 1000kVA droge transformator werkt op basis van het principe van elektromagnetische inductie. In tegenstelling tot traditionele, in olie ondergedompelde transformatoren, gebruikt het lucht als het enige medium voor zowel isolatie als warmteafvoer, waarvoor geen isolatieolie nodig is.
Wanneer wisselstroom door de primaire wikkeling vloeit, genereert deze een wisselende magnetische flux in het strijkijzer kern, waardoor elektromotorische kracht in de secundaire wikkeling wordt geïnduceerd via elektromagnetische inductie. Door nauwkeurig te configureren Door de draaiverhouding tussen de primaire en secundaire wikkelingen bereikt de unit een spanningsconversie van 11 kV (hoog spanning) tot 0,4 kV (laagspanning), waardoor een stabiele krachtoverdracht wordt gegarandeerd.
De tijdens de werking gegenereerde warmte wordt afgevoerd via natuurlijke of geforceerde luchtconvectie. Door te vertrouwen op luchtisolatie en luchtkoeling voert de unit spanningstransformatie en krachtoverbrenging veilig, efficiënt en stabiel uit.
| Item | Technische parameter |
| Nominale capaciteit | 30~2500 kVA (standaard: 1000 kVA) |
| HV-nominale spanning | 10 kV / 10,5 kV |
| LV-nominale spanning | 0,4 kV |
| Nominale frequentie | 50/60 Hz |
| Vectorgroep | Dyn11 |
| Impedantie spanning | 4% ~ 6% (standaard: 6%) |
| Omgevingstemperatuur | -20℃~+40℃ |
| Hoogte | ≤1000m |
| Relatieve vochtigheid | ≤95% (geen condensatie) |
| Installatieplaats | Alleen voor gebruik binnenshuis |
Casestudy: Retrofitproject voor stroomdistributie in het Hongshan Culture Site Park
Liaoning Hongshan Culture Site Park is een culturele en toeristische attractie op nationaal niveau die uitstekend standhoudt hoge normen voor elektrische veiligheid en milieubescherming. De originele, verouderde transformatoren van het natuurgebied veiligheidsrisico's met zich meebrachten, zoals onvoldoende capaciteit, een hoog energieverbruik en potentiële olielekken of branden, en konden niet langer voldoen aan de eisen voor een stabiele, veilige en conforme stroomvoorziening.
In 2023 lanceerde het natuurgebied een upgrade van het energiesysteem, waarbij de oude in olie ondergedompelde apparatuur werd vervangen door Usune 11kV Droge transformatoren van 1000 kVA. Sinds de inbedrijfstelling hebben de units zonder fouten en zonder vervuiling gewerkt lage geluidsniveaus. Deze upgrade heeft elektrische veiligheidsrisico's volledig geëlimineerd en de energie effectief verminderd verbruik, waardoor een stabiele en betrouwbare stroomvoorziening wordt geboden voor landschappelijke activiteiten en culturele overblijfselen behoud – veel lof verdienen van de klant.
Deze droge transformator heeft een luchtgeïsoleerd, luchtgekoeld ontwerp; het vereist geen vervanging van isolatieolie of onderhoud en omvat geen complexe onderhoudsprocedures. Routinematige handelingen zijn beperkt tot eenvoudig visueel inspecties, waardoor de O&M-kosten op de lange termijn aanzienlijk worden verlaagd en het ideaal is voor onbemande distributieruimtes.
Ja, dat kan. De apparatuur ondergaat professionele vochtbestendige, stofdichte en anticorrosiebehandelingen, waardoor hij zich kan aanpassen aan complexe bedrijfsomstandigheden, waaronder een vochtigheid tot 95% (niet-condenserend) en veel stof niveaus en aanzienlijke temperatuurschommelingen. Het werkt stabiel in industriële werkplaatsen, ondergronds distributieruimten en tunnels zonder prestatieverlies.
Vergeleken met in olie ondergedompelde transformatoren zijn de belangrijkste voordelen van droge transformatoren van Usune onder meer dat ze olievrij zijn en vrij van vervuiling, brand- en explosiebestendig, energiezuinig met weinig geluid en onderhoudsvrij. Dat doen ze niet extra brandbeveiligings- of olieopvangvoorzieningen nodig hebben, die superieure veiligheid en vereenvoudigde O&M bieden. Deze producten zijn ontworpen voor hoogwaardige binnenomgevingen zoals ziekenhuizen, scholen, metro's en commerciële gebouwen, terwijl in olie ondergedompelde transformatoren beter geschikt zijn voor open buitenruimtes met minder strenge eisen milieu- en veiligheidseisen.
