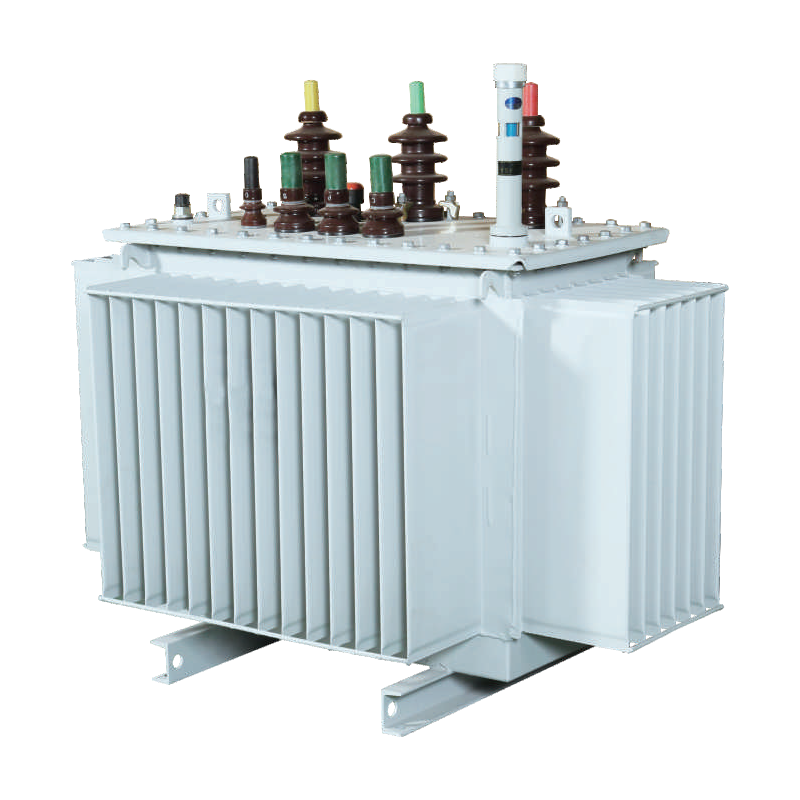

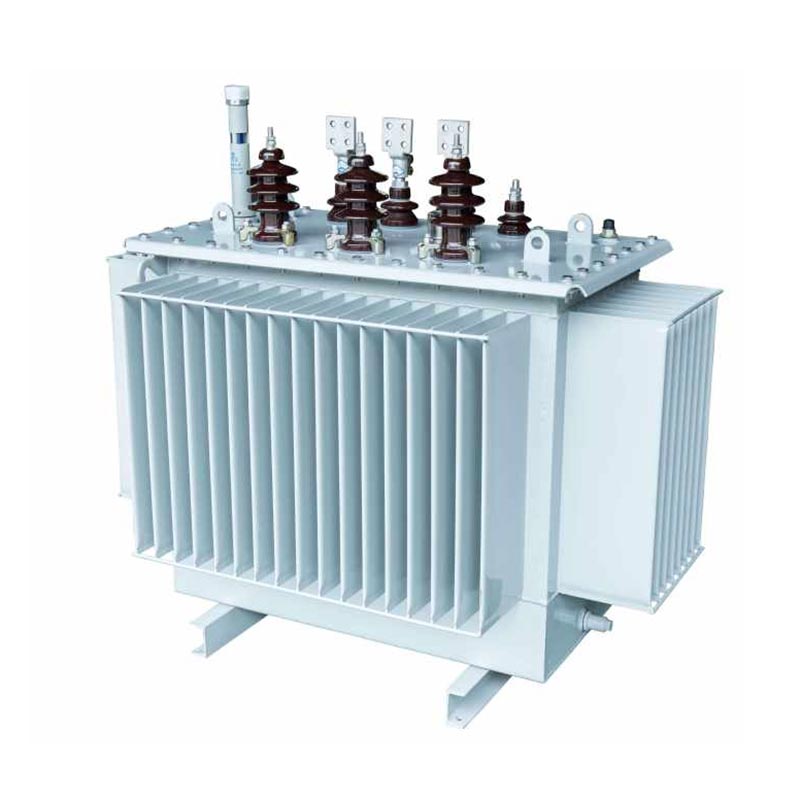

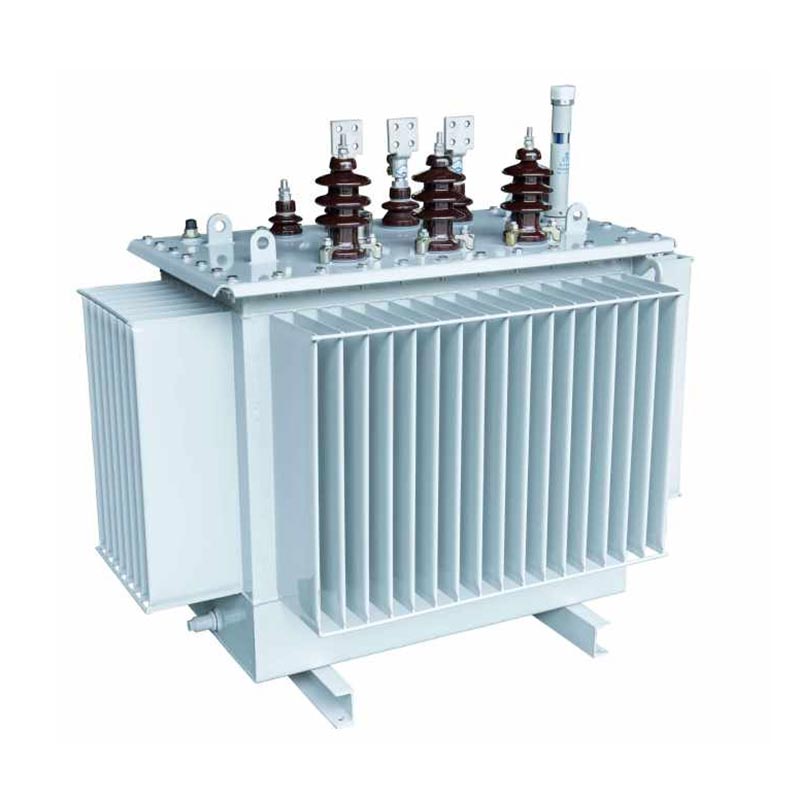

3-fase Onan-distributietransformator

De USUNE 3 Phase Onan Distribution Transformer (ONAN) is onafhankelijk ontwikkeld en geproduceerd door USUNE, een professionele fabrikant die R&D, productie en verkoop integreert. Het is speciaal ontworpen voor de kracht distributiebehoeften van moderne stedelijke en landelijke gebieden en industriële en mijnbouwbedrijven, het oplossen van problemen zoals laag rendement, hoog energieverbruik en slechte stabiliteit van traditionele transformatoren. Het product is vervaardigd in de gestandaardiseerde fabriek van USUNE, vertrouwend op een strikt kwaliteitscontrolesysteem om ervoor te zorgen dat elk apparaat voldoet aan de internationale industrienormen en kan stabiel werken onder verschillende zware bedrijfsomstandigheden.

De 3-fase Onan-distributietransformator maakt gebruik van een driedimensionale gewikkelde kern met een gelijkzijdige driehoek opstelling, waardoor luchtspleten in het magnetische circuit worden geëlimineerd, wat resulteert in strakkere wikkelingen en de kortst mogelijke driefasige magnetische circuitlengte. Het dwarsdoorsnedeoppervlak van de kernkolom is bijna cirkelvormig, waardoor de magnetische circuitstructuur, vermindering van het energieverbruik en bedrijfsgeluid, het bereiken van een driefasige balans, en het verminderen van derde harmonische componenten, waardoor de basis wordt gelegd voor een efficiënte en stabiele stroomvoorziening.

Dit product is geschikt voor upgrades van het stedelijke en landelijke elektriciteitsnet en voor industriële en mijnbouwondernemingsscenario's kan perfect worden gecombineerd met modulaire en geprefabriceerde onderstations, waardoor een betrouwbare ondersteuning van de stroomvoorziening wordt geboden. Als een professionele leverancier van stroomapparatuur, USUNE heeft uitgebreide R&D- en productie-ervaring en kan bieden maatwerkoplossingen volgens de behoeften van de klant.

Kernproductkenmerken

1. Kern

De 3-fase Onan-distributietransformator maakt gebruik van hoogwaardige korrelgeoriënteerde siliciumstaalplaten met uitstekende kwaliteit magnetische permeabiliteit en lage verliezen; Er wordt gebruik gemaakt van een Duitse GEORG dwarssnijmachine met een naadafsnijding van 45° om dit te garanderen kernprecisie en vermindering van magnetische lekkage; de siliciumstaalplaten worden in meertraps cirkelvormig gevouwen doorsneden, het optimaliseren van het magnetische circuit, het verminderen van geluid en energieverbruik, en het verbeteren van de energie efficiëntie.

2. Spoelen

De hoogspanningsspoel is cilindrisch, terwijl de laagspanningsspoel cilindrisch of folievormig is, waardoor de werking effectief wordt verbeterd. kortsluit- en blikseminslagbestendigheid. Het spoelontwerp is rationeel, met een uniform magnetisch circuit distributie, waardoor plaatselijke oververhitting wordt verminderd, de levensduur wordt verlengd en een stabiele werking wordt gegarandeerd.

3. Olietank

Gemaakt van hoogwaardig precisie koudgewalst plaatstaal, vervaardigd met behulp van de Duitse GEORG gegolfde olietank productielijn, waardoor structurele sterkte en afdichting worden gegarandeerd. Het oppervlak is voorzien van een anti-corrosiecoating, geschikt voor veeleisende omgevingen zoals petrochemische fabrieken en voldoet aan de eisen op het gebied van milieubescherming. De De gegolfde structuur combineert warmteafvoer en aanpassingsvermogen aan de thermische uitzetting en krimp van olie, terwijl de afgedicht ontwerp vertraagt de veroudering van de olie en verlengt de levensduur van de transformator.

4. Isolatiestructuur

De 3-fase Onan-distributietransformator heeft een klasse A-isolatiestructuur met uitstekende isolatie prestaties, bestand tegen schokken met hoge spanning. De hoog- en laagspanningsspoelen zijn gerangschikt concentrisch, en de spoelafstand maakt gebruik van een kartonnen hoes met een kleine oliespleet om de isolatieprestaties te verbeteren, voorkom kortsluiting en zorg voor een veilige en stabiele werking.

Productmodel

De USUNE 3 Phase Onan Distribution Transformer (ONAN) bestrijkt drie spanningsniveaus: 10KV, 20KV en 36KV, en voldoet aan verschillende behoeften op het gebied van energiedistributie. Het kan worden aangepast aan de werkelijke belasting van de klant, de kernspecificaties, en installatiescenario, wat flexibele oplossingen biedt.

Producttype

Economische voordelen en energiebesparing

1. Elektriciteitskosten (RMB/jaar) = [Nullastverlies (kW) + belastingsverlies (kW) × (gemiddelde belastingssnelheid)²] × 365 (dagen) × 24 (Uren) × Elektriciteitsprijs
2. CO2-emissies = [Nullastverlies (kW) + belastingsverlies (kW) × (gemiddelde belastingssnelheid)²] × 365 (dagen) × 24 (uren) × emissie Factor (kg-CO₂/kWh)

De nullast- en belastingsverliezen van het product zijn aanzienlijk lager dan die van traditionele transformatoren, waardoor ze aanzienlijk worden verminderd de elektriciteitskosten en de CO2-uitstoot van gebruikers. Als fabrikant met wortels in China houdt USUNE zich aan het concept van groen ontwikkeling, optimaliseert voortdurend het productontwerp en bevordert de duurzame ontwikkeling van de energie-industrie.

Toepassingsscenario's

1. Modernisering van het elektriciteitsnet in de stad en op het platteland: Verbetert de stabiliteit en efficiëntie van het elektriciteitsnet, waardoor problemen worden opgelost onvoldoende stroomvoorziening en hoog energieverbruik.

2. Industriële en mijnbouwondernemingen: voldoet aan de vraag naar krachtige, stabiele stroomvoorziening, is bestand tegen zware omstandigheden omgevingen en zorgt voor de werking van productieapparatuur.

3. Modulaire en geprefabriceerde onderstations: compacte structuur, gemakkelijke installatie en onderhoud, minder land oppervlakte- en bouwkosten.

Technische parameters

10kV S11-serie driefasige olie-ondergedompelde distributietransformator

Opmerking: Voor transformatoren met een nominaal vermogen van 500 kVA en lager is het belastingsverlies boven de helling in de tabel van toepassing op de Dyn11 verbindingsgroep, en het belastingsverlies onder de helling is van toepassing op de Yyn0-verbindingsgroep.

10kV S13-serie driefasige ondergedompelde distributietransformator

10kV S14-serie driefasige olie-ondergedompelde distributietransformator

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

1. Bent u een fabriek of handelsmaatschappij?

Fabriek, we kunnen garanderen dat onze prijs redelijk en concurrerend is.

2. Wanneer kan ik de prijs krijgen?

Normaal gesproken bieden wij binnen 24 uur na ontvangst van uw aanvraag een offerte aan.

3. Kunnen we ons logo en onze bedrijfsnaam op producten afdrukken?

Ja, natuurlijk accepteren wij OEM.

4. Wat is de doorlooptijd?

De levertijd is afhankelijk van de bestelde hoeveelheden, normaal gesproken binnen 15-20 dagen na ontvangst van de betaling.

5. Hoe verloopt uw ​​kwaliteitscontroleproces?

Alle producten worden geïnspecteerd, beginnend met de accessoires, en worden vóór vertrek onderworpen aan routinetests onze fabriek.

6. Hoe de kwaliteitsproblemen na verkoop oplossen?

Maak foto's of video's van de kwaliteitsproblemen en stuur deze naar ons ter controle en bevestiging, en wij zullen er een maken tevreden oplossing voor u binnen 1-3 dagen.

7. Wat is de garantietijd?

12 maanden vanaf de verzenddatum.

8. Waarom voor ons kiezen

● Wij zijn al meer dan 14 jaar gespecialiseerd in dit vakgebied en beschikken over een zeer ervaren R&D-team dat het ontwerp verzorgt en ontwikkelingswerk voor elk project op basis van de speciale eisen van de klant.
● We hanteren een uiterst strikte kwaliteitscontroleprocedure, van componenten tot eindproducten.
● Stabiele productieperiode binnen 15-20 dagen.
● We hebben een volledige set testrapporten voor producten.
● Eénstapsoplossing geboden.
