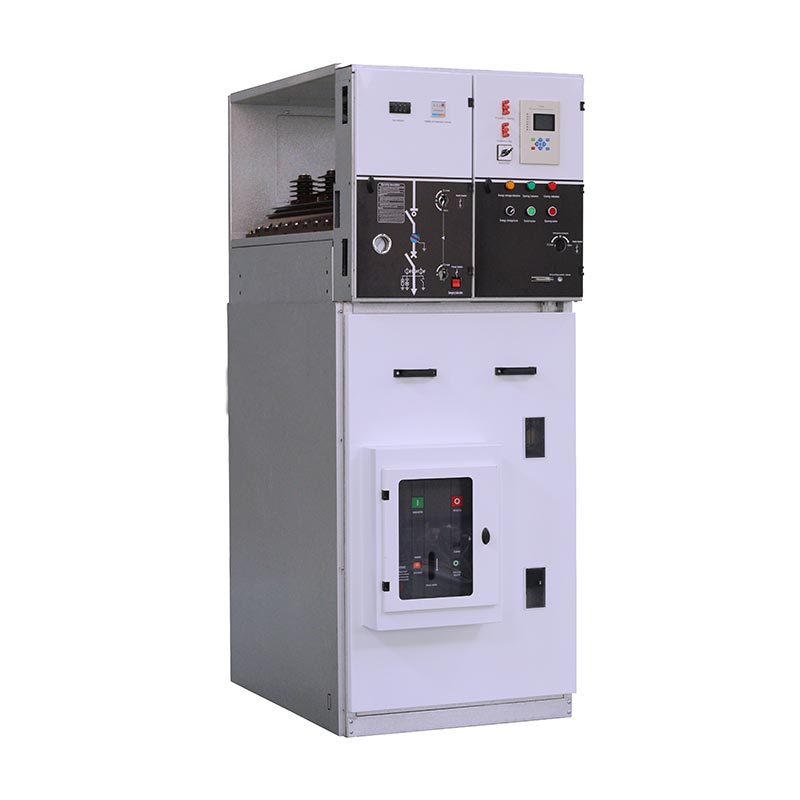

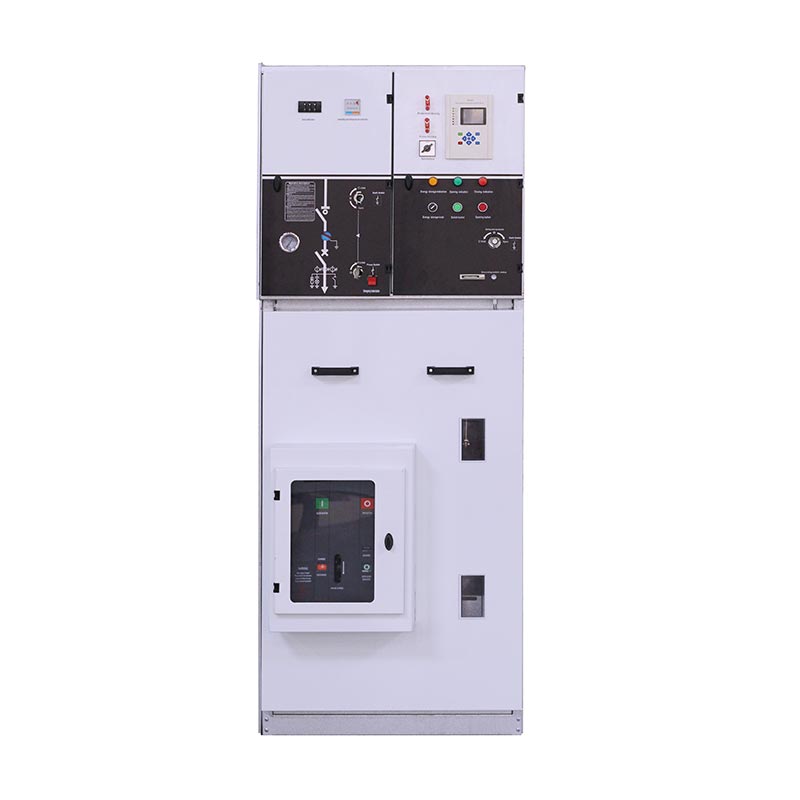

Ringhoofdeenheid met stroomonderbreker

De USUNE XGN15-serie ringhoofdeenheid met stroomonderbreker is een compact, schaalbaar, metaalomsloten schakelapparaat ontworpen voor de automatisering van energiedistributie. De hele kast maakt gebruik van luchtisolatietechnologie, waardoor veiligheid en veiligheid in evenwicht worden gebracht compactheid, waardoor het geschikt is voor verschillende installatiescenario's in besloten ruimtes. De eenvoudige structuur en flexibele bediening vermindert de bouw- en daaropvolgende onderhoudsproblemen op locatie aanzienlijk, waardoor de stroomverdeling wordt verbeterd operationele efficiëntie.

Als professionele fabrikant met uitgebreide ervaring beschikt USUNE over een complete R&D-, productie- en testen systeem. De producten uit de XGN15-serie worden onafhankelijk vervaardigd in hun eigen fabriek, met elke stap vanaf het ruwe materiaal materialen tot eindproducten die zich strikt houden aan de internationale normen om een consistente en stabiele productkwaliteit te garanderen.

Kernconfiguratie en technische voordelen

1. Configuratie hoofdschakelaar

De hoofdschakelaar in deze serie, de Ring Main Unit With Circuit Breaker, is zelfstandig een SF6-lastschakelaar vervaardigd door USUNE en biedt voordelen zoals een lange levensduur, stabiele prestaties en lage onderhoudskosten. Het kan ook worden uitgerust met ultramoderne vacuümstroomonderbrekers, afhankelijk van de behoeften van de gebruiker, waardoor de het breekvermogen en het beschermingsniveau van apparatuur, aangepast aan verschillende stroomdistributiescenario's.

2. Bedrijfsmodi en automatiseringsniveau

De hoofdschakelaar ondersteunt zowel handmatige als elektrische bedieningsmodi om zich aan te passen aan verschillende operationele omstandigheden ter plaatse vereisten. Het kan worden uitgerust met FTU- en RTU-apparaten, die perfect voldoen aan de "vier externe" vereisten (remote controle, signalering op afstand, meting op afstand en aanpassing op afstand) van de automatisering van de stroomdistributie, realiseren intelligente monitoring en beheer van het stroomdistributiesysteem, en het leggen van de basis voor de intelligent upgrade van het elektriciteitsnet.

3. Geavanceerde technologie

Toepassingen Dankzij de integratie van geavanceerde detectietechnologie en de nieuwste beveiligingsrelais kan het systeem nauwkeurig monitoren operationele status van apparatuur in realtime, reageer snel op abnormale omstandigheden en zorg voor de veiligheid van de stroomvoorziening distributiesystemen en apparatuur. Door een lichtgewicht en flexibel montageschema toe te passen, worden transport- en transportkosten verminderd installatieproblemen, terwijl later onderhoud en uitbreiding worden vergemakkelijkt en tegemoet wordt gekomen aan de steeds veranderende kracht distributiebehoeften van de markt.

Sollicitatie

De Ring-hoofdeenheid met stroomonderbreker is geschikt voor 50/60 Hz, 12-36 kV-voedingssystemen en wordt veel gebruikt in industrieel en civiele stroomkabelringnetwerken en voedingsterminals. Als professionele stroomdistributieapparatuur leverancier, USUNE heeft het productontwerp geoptimaliseerd, waardoor het bijzonder geschikt is voor de volgende scenario's:

- Stedelijke residentiële stroomdistributie, kleine onderstations, schakelstations en geprefabriceerde onderstations;
- Industriële en mijnbouwbedrijven, winkelcentra, luchthavens, metro's en andere openbare plaatsen;
- Nieuwe energievelden zoals de opwekking van windenergie;
- Belangrijke openbare voorzieningen zoals ziekenhuizen, stadions, spoorwegen en tunnels.

In China wordt de Ring-hoofdeenheid met stroomonderbreker op grote schaal gebruikt in verschillende stedelijke en landelijke elektriciteitsnetten renovatie projecten, die consistente lof ontvangen van gebruikers vanwege de stabiele prestaties en betrouwbare kwaliteit.

Werkende staat

- Hoogte ≤1000 mm
- Omgevingstemperatuur: 45℃~-35℃, maximaal temperatuurverschil ≤25℃
- De gemiddelde dagelijkse relatieve vochtigheid bedraagt ​​niet meer dan 95%
- De gemiddelde maandelijkse relatieve vochtigheid bedraagt ​​niet meer dan 90%
- Seismische capaciteit: de seismische intensiteit bedraagt ​​niet meer dan 8 graden
- Geen hevige trillingen en schokken, brand, chemische corrosie, explosiegevaarveld

Technische parameters

Configuratieparameter behuizing

Inkomende LBS

Trafo beschermen

Meten

Cbog met meter

CB uitgaand

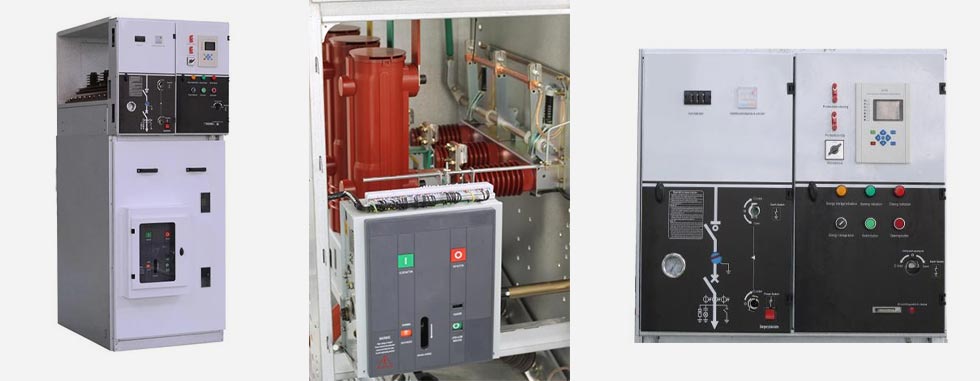

Structuur en configuratie van schakelapparatuur

Bedieningsmechanisme

(1) Dubbelfunctioneel bedieningsmechanisme met enkele veer: type K

De schakelfunctie wordt onafhankelijk bediend met een hendel of motor.
De grondschakelaarfunctie opent en sluit onafhankelijk met behulp van een bedieningshendel en de bedrijfsenergie is geleverd door een drukveer, die wordt losgelaten om het contact te sluiten of te verbreken.

(2) Bedieningsmechanisme met dubbele veer en dubbele functie: Type A

De schakelfunctie wordt onafhankelijk bediend door een hendel of motor en de bedrijfsenergie wordt geleverd door een drukveer, die wordt losgelaten om het contact te sluiten. Onafhankelijke openings- en sluitingsbediening met knop (0) of uitschakeleenheid of shuntuitschakelapparaat.
De grondschakelaarfunctie werkt onafhankelijk met een bedieningshendel en de bedieningsenergie wordt geleverd door een drukveer, die wordt losgelaten om het contact te sluiten of te verbreken.

① Railruimte
② Hoofdschakelaar
③ Kabelruimte
④ Bedieningsmechanisme, vergrendelingsmechanisme en lagedrukcontrolekamer

De hele schakelkast kan worden verdeeld in twee bovenste en onderste twee eenheden, inclusief de bovenste eenheid van de kast de busruimte, belastingschakelaar, bedieningsmechanismeruimte en laagspanningsruimte, en de onderste eenheid is gescheiden van de kabel kamer. De gehele bovenunit kan vervangen worden.

◇ Railruimte

De railruimte bevindt zich op het bovenste deel van de kast. In de railruimte worden de hoofdrails aangesloten samen en loop door de hele rij schakelapparatuur.

◇ Lastscheidingsschakelaar

De schakelruimte is uitgerust met een zwavelhexafluoride-lastschakelaar van het type SFG. De schaal van de belastingsschakelaar is gemaakt van epoxyhars gegoten, gevuld met zwavelhexafluoride (SF6) gas als isolatiemedium, en de schaal wordt geleverd met een observatiegat. De schakelkamer kan worden uitgerust met SF6 gasdichtheidsmeter of gasdichtheid met alarmcontact volgens klantwens.

◇ Kabelkamer

De lastschakelkast beschikt over een ruime kabelruimte, die voornamelijk wordt gebruikt voor kabelaansluiting, zodat eenaderig of Drie-aderige kabels kunnen worden aangesloten met behulp van de eenvoudigste, niet-afgeschermde kabelkop, en er kan ook voldoende ruimte zijn herbergen bliksemafleider, stroomtransformator, onderste aardschakelaar en andere componenten. Volgens het standaardontwerp, de De kastdeur heeft een observatievenster en een veiligheidsvergrendeling. Bodemplaat kabelruimte met afdichtingsdeksel en Kabelklem van het juiste formaat met steunbeugel. Bodemplaat kabelruimte en deurkozijn kunnen worden verwijderd faciliteren kabel installatie.

◇ Bedieningsmechanisme, vergrendelingsmechanisme en lagedrukcontrolekamer

De onderling verbonden mechanismeruimte fungeert tevens als bedieningspaneel. De laagspanningsruimte is voorzien van een veerbediend mechanisme met een positie-indicator en een mechanische vergrendeling, en kan ook worden uitgerust met een hulpstuk contacten, uitschakelspoelen, nooduitschakelmechanismen, capacitieve live-displays, sleutelsloten en elektrische bedieningsapparaten. Bij Tegelijkertijd kan de lagedrukkamerruimte ook worden uitgerust met regelcircuits, meters en beveiligingsrelais, en de 750 mm brede kast heeft twee identieke lagedrukkamers voor meer accessoires.

De ringnetwerkkast voorzien van stroomonderbrekers wordt voornamelijk gebruikt als hoofdvoeding in het ringnetwerk voedingssysteem, de inkomende lijnkast van de reservevoeding en de middensectiekast van de dubbel voedingssysteem.

◎ XGN15 V-moduleringkast omvat:

(1) Vacuümstroomonderbreker
(2) Zwavelhexafluoride-stroomonderbreker
(3) Mechanisme en vergrendeling
(4) Aardingsschakelaar

◎ Installatiemethode

Vooraan vast, zijdelings/zijwaarts vast gemonteerd

◎ Hoofdstructuur

(1) Van boven naar beneden: de instrumentenkamer, buskamer, belastings(isolatie)schakelkamer, stroomonderbrekerkamer, kabel kamer.
(2) CT, PT, bliksemafleider, aardingsschakelaar en relaisbeveiliging kunnen afhankelijk van de gebruiker worden geconfigureerd behoeften.
(3) De stroomonderbreker en de lastschakelaar (isolatieschakelaar) kunnen onderling worden vergrendeld.

Beschrijving van de werking

1. Bediening van de hendel: Ga voor het schakelapparaat staan, houd de bovenkant van de hendel omhoog en duw naar voren, de andere hand die het uiteinde van de hendel vasthoudt om te draaien.
2. Zorg ervoor dat de kastdeur goed gesloten is vóór de stroomtoevoer of gescheiden is van de aarding.
3. De schakelaar voor de manometer moet worden gecontroleerd voordat u hem in- en uitschakelt.

Schakel in

1. Bevestig dat de kastdeur gesloten is. Steek de hendel in het bovenste bedieningsgat en draai hem tegen de klok in 180° totdat u de stem van de scheidingsrem hoort. De centrale indicator van het paneel staat op zijn plaats; de onderste deur is gesloten en de aardingsschakelaar is uitgeschakeld.

2. Steek de bedieningshendel in het onderste bedieningsgat en draai 180° met de klok mee totdat u het sluiten hoort stem; de centrale indicator van het paneel staat in positie D; de schakelaar staat aan en dan is de voeding actief voltooid.

Uitschakelen

1. Schakel uit: steek de bedieningshendel in het onderste bedieningsgat en draai 180 ° tegen de klok in totdat u hoort de scheidende remstem (knop voor direct gebruik als er een knop is); het midden van het paneel bevindt zich op zijn plaats, dan is de schakelaar zal uitgeschakeld zijn.

2.Controleer of de live-weergave erop gericht is om ervoor te zorgen dat de kabelruimte elektrisch neutraal is; plaats de bediening handvat in het bovenste bedieningsgat en draai met de klok mee 180 ° totdat u de sluitende stem hoort; de centrale indicator van de paneel op zijn plaats zit en de onderste deur is ontgrendeld; de aardingsschakelaar wordt gesloten en vervolgens wordt de stroom onderbroken operatie is voltooid.

Transport en opslag

Wanneer de schakelkast op de bodemplaat is bevestigd, kan deze met een vorkheftruck worden opgeschept. Wanneer het niet is opgelost op de onderkant plaat dient de schakelkast in zijn geheel te worden gehesen of gedragen, maar mag in elk geval verticaal worden getransporteerd tijd en mag niet worden omgevallen om schade aan de componenten in de kast te voorkomen. Schakelapparatuur (zelfs met buiten verpakking) mag niet voor langere tijd buiten worden opgeslagen.

Onderhoud

◇ De ringkast is onder normale omstandigheden drie jaar onderhoudsvrij.

◇ De enkelveer- en dubbelveerbedieningsmechanismen van de lastschakelaar zijn onderhoudsvrij en niet enige smering vereisen.

◇ Het relaisbeveiligingsapparaat moet worden gecontroleerd volgens de eisen van de fabrikant voordat het wordt geïnstalleerd operatie.

◇ De onderhoudscyclus van de ringnetwerkkast is over het algemeen één keer per jaar, en specifieke onderhoudsmaatregelen wordt als volgt uitgevoerd:

(1) Draai alle elektrische aansluitingen (hoofdbus, schakelaars, kabels, meetinstrumenten) vast volgens de vereisten van de installatie-instructies.
(2) Stofzuig alle componenten (hoofdschakelaar, hulpschakelaar, uitschakelmechanisme, motor, enz.) en leid het uiterlijk ervan inspectie.
(3) Voer een enkele sluitings-/openingshandeling uit op alle schakelaars, inclusief de grondschakelaar.
(4) Schakel de hulpvoeding voor de besturing in (geef geen signaal van de afstandsbediening) voor een elektrische sequentieel signaal operatie.

Bestel goederen

Bij het verlaten van de schakelkast worden de volgende documenten en bijlagen met de kast overhandigd fabriek:

◇ Productgekwalificeerd certificaat
◇ Productgebruiksinstructies
◇ Producttechnische ontwerpgegevens
◇ Schakelkastaccessoires:
◇ Elke montagecombinatie is voorzien van een lastschakelaarbedieningshendel.

Gebruikers moeten de volgende informatie verstrekken bij het bestellen van producten:

◇ Bedradingsschema hoofdcircuit en speciale technische vereisten
◇ Installatieplan schakelapparatuur.
◇ Modelspecificaties van schakelkastcomponenten en hulplus, schematisch diagram van de regellus (indien noodzakelijk)
◇ Andere speciale verzoeken om schriftelijke informatie.

Projectreferentie

Cas-space raketlanceringsproject

Testrapport
