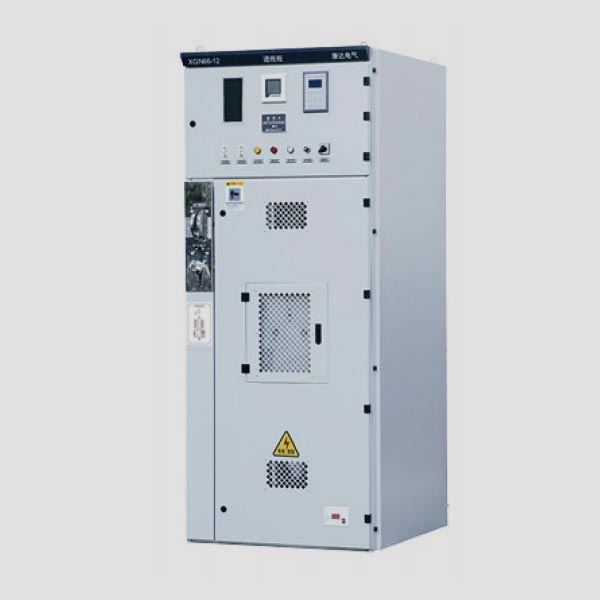

Usune XGN66-12 boxtype vast gesloten luchtgeïsoleerde ringhoofdunit Rmu is een professionele driefasige AC-metaalgesloten schakelapparatuur is geschikt voor 3,6~36kv driefasig AC 50/60Hz-systeem als apparaat voor het ontvangen en distribueren van elektrische energie, het wordt gebruikt voor frequent bedieningsplaatsen en voor de reconstructie van schakelapparatuur uitgerust met een olieschakelaar. Het bussysteem bestaat uit enkele bus systeem en systeem met enkele bussectie. Het vervult functies voor stroomontvangst, distributie, controle en bescherming. De fabriek heeft strikte IEC-typetests doorstaan en beschikt over goede ISO 9001-, ISO 14001- en ISO 45001-managementsystemen om te garanderen productstabiliteit.
Als professionele leverancier van stroomvoorziening- en distributieapparatuur houdt Usune zich aan "kwaliteit eerst, technologie gedreven". De luchtgeïsoleerde ringhoofdunit Rmu omvat standaardconfiguraties en biedt maatwerk oplossingen om aan diverse projectbehoeften te voldoen.
Laagspanningsschakelapparatuur
Middenspanningsschakelapparatuur
Het schakelapparaat heeft een met metaal omsloten doosvormige structuur, gemaakt door hoekstaven, kanaalstaal en dun te buigen en te lassen staal platen.
In de kast is een ventilatiekanaal geïnstalleerd, een inlaatventilator is geïnstalleerd aan de onderkant van de kast, en bovenaan is een afzuigventilator geïnstalleerd kabinet. De transformatoren en bussen worden bevestigd door gebogen platen gemaakt van roestvrijstalen platen, wat het probleem van temperatuurstijging onder hoge temperaturen oplost actueel.
Het is uitgerust met een stroomonderbreker voor de bescherming van de generatoruitgang aan de binnenkant. Het is hangend geïnstalleerd op een frame met wielen, en het frame is bevestigd aan de onderkant van de kast. Voor onderhoud kan hij uit de kast worden gehaald.
De scheidingsschakelaar maakt gebruik van een wormwiel en een wormwielbedieningsmechanisme, waarvoor een kleine bedieningskracht nodig is en heeft een zelfsluitende functie.
Er zijn mechanische en elektrische vergrendelingen tussen de scheidingsschakelaar en de stroomonderbreker redelijk en betrouwbaar ontwerp.
Om te voldoen aan de eis van een grote nominale stroomwaarde, kan de nominale stroom 5.000 A bereiken.
De vacuümvermogenschakelaar heeft een geïntegreerd ontwerp en is uitgerust met een speciale veerbedieningsmechanisme. Het heeft volledige bedieningsfuncties, hoge betrouwbaarheid, geavanceerd en redelijk ontwerp, en weinig onderhoud. Deze middenspanningsstroomonderbreker heeft een hoog breekvermogen, een hoog maakvermogen en een dynamische en thermische stabiliteitsprestaties.
Het hoofdcircuit maakt gebruik van koperen staven, die verticaal zijn geplaatst om de stroomvoerende capaciteit te verbeteren. De inkomend en uitgaande lijnmethoden zijn divers en kunnen worden geselecteerd volgens verschillende schema's of specifiek worden aangepast projecten.
● Omgevingstemperatuur: maximaal +40°C, minimaal -15°C;
● Hoogte: niet meer dan 1000 meter;
● Relatieve vochtigheid: dagelijks gemiddelde niet meer dan 95%, maandelijks gemiddelde niet meer dan 90%;
● Aardbevingssterkte: 8 of minder;
● In plaats van geen brand- of explosiegevaar, geen ernstige vervuiling, geen chemische corrosie en geen hevige trillingen.
Met uitstekende prestaties wordt het luchtgeïsoleerde ringhoofdschakelapparaat veel gebruikt in de energiesector (elektriciteitscentrales, windparken), industriële (metallurgie, petrochemische) en commercieel-civiele (flatgebouwen, luchthavens, ziekenhuizen) velden, zorgen voor een stabiele stroomvoorziening voor elektrische apparatuur.
Als professionele fabrikant beschikt Usune over een compleet R&D-, productie- en verkoopsysteem. Dit sterproduct is populair bij binnen- en buitenland, waarbij we klanterkenning winnen met betrouwbare kwaliteit en doordachte service.
| Nee. | Item | Eenheid | Technische prameter |
| 1 | Nominale spanning | kV | 3,6, 7,2, 12 |
| 2 | Nominale stroom | A | 630, 1250 |
| 3 | Nominale kortsluitbreekstroom | kA | 20, 25, 31,5 |
| 4 | Nominale kortsluitstroom | kA | 50, 63, 80, |
| 5 | Geschatte korte tijd bestand tegen stroom (4s effectieve waarde) | kA | 20, 25, 31,5, |
| 6 | Nominale piekstroom (piek) | kA | 50, 63, 80, |
| 7 | 1min stroomfrequentie bestand tegen spanning | kV | 42 |
| 8 | Blikseminpuls is bestand tegen spanning | kV | 75 |
| 9 | De stroomfrequentie van 1 min is bestand tegen de spanning van het hulpcircuit | kV | 2 |
| 10 | Beschermingsniveau | IP3X | |

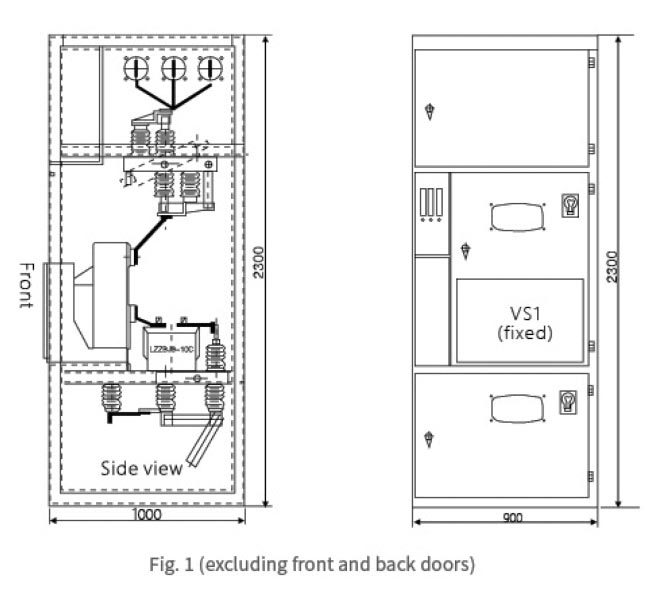

| 11 | Omtrekmaat (kabeluitgang B×D×H) | mm | 900×1000×2200 |
Fabriek, we kunnen garanderen dat onze prijs redelijk en concurrerend is.
Normaal gesproken bieden wij binnen 24 uur na ontvangst van uw aanvraag een offerte aan.
Ja, natuurlijk accepteren wij OEM.
De levertijd is afhankelijk van de bestelde hoeveelheden, normaal gesproken binnen 15-20 dagen na ontvangst van de betaling.
Alle producten worden geïnspecteerd, beginnend met de accessoires, en worden vóór vertrek onderworpen aan routinetests onze fabriek.
Maak foto's of video's van de kwaliteitsproblemen en stuur deze naar ons ter controle en bevestiging, en wij zullen er een maken tevreden oplossing voor u binnen 1-3 dagen.
12 maanden vanaf de verzenddatum.
● Wij zijn al meer dan 14 jaar gespecialiseerd in dit vakgebied en beschikken over een zeer ervaren R&D-team dat het ontwerp verzorgt
en ontwikkelingswerk voor elk project op basis van de speciale eisen van de klant.
● We hanteren een uiterst strikte kwaliteitscontroleprocedure, van componenten tot eindproducten.
● Stabiele productieperiode binnen 15-20 dagen.
● We hebben een volledige set testrapporten voor producten.
● Eénstapsoplossing geboden.
