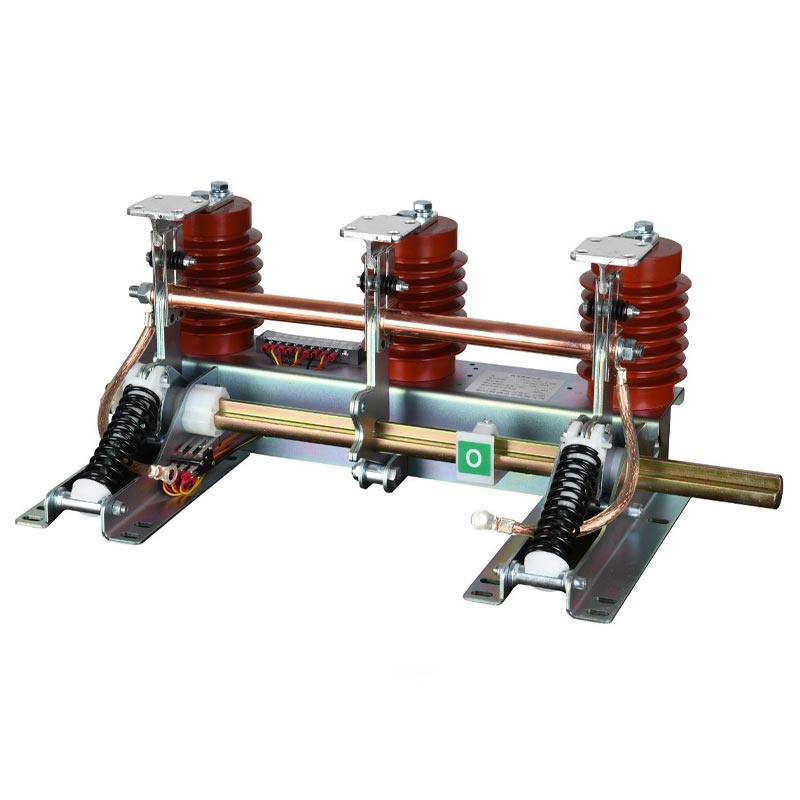

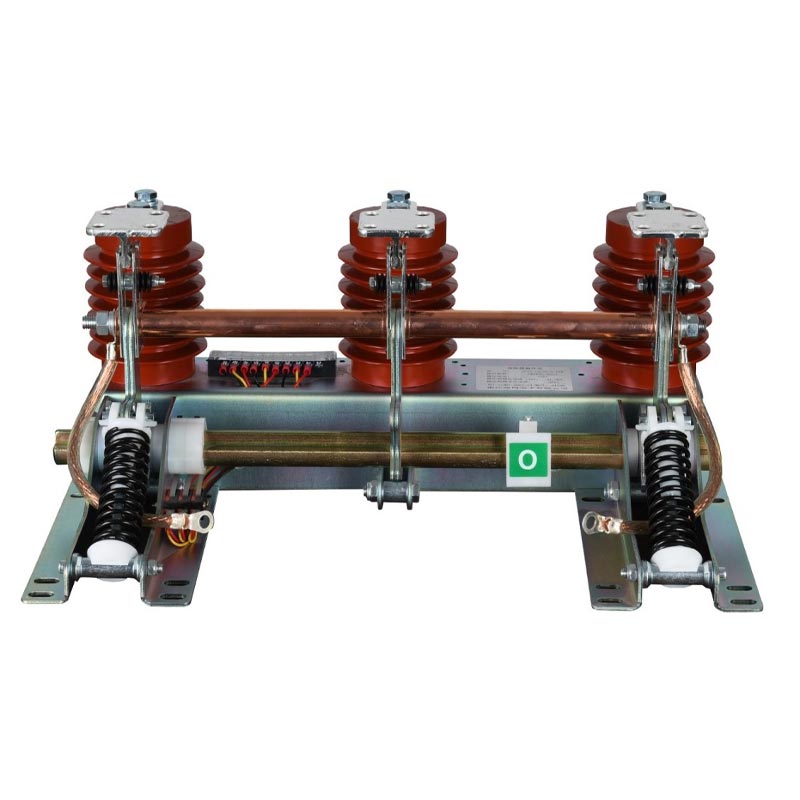

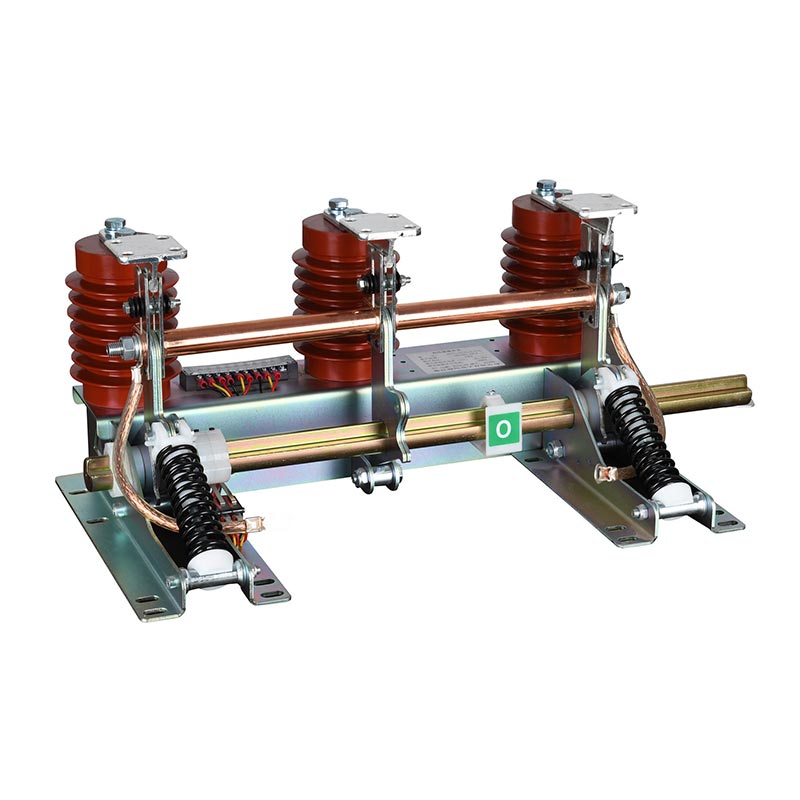

Aardingsschakelaar Jn15

De Usune aardingsschakelaar Jn15 is geschikt voor wisselstroomsystemen van 12 kV en lager dan 50 Hz. Speciaal ontworpen voor circuits veiligheidsaarding, kan het worden gebruikt met verschillende hoogspanningsschakelaars om kritische aardingsbescherming te bieden tijdens onderhoud van apparatuur of stroomuitval. Door het betrouwbaar vrijgeven van restspanning en het weerstaan van kortsluitstromen, het garandeert de veiligheid van onderhoudspersoneel en elektrische apparatuur.

Als professionele fabrikant beschikt de productserie van Usune over een compacte en robuuste structuur, waardoor een stabiele werking mogelijk is in ruwe binnenomgevingen met hoge luchtvochtigheid, hoge stofniveaus en matige vervuiling. Het voldoet volledig GB1985-89 en internationale IEC129-normen, waardoor productconsistentie en wereldwijde toepasbaarheid worden gegarandeerd.

Kern technische parameters

Kernproductvoordelen

1. Veilig en betrouwbaar

De aardingsschakelaar Jn15 is uitgerust met een nauwkeurig mechanisch vergrendelingsmechanisme om verkeerde bediening te voorkomen (zoals sluiten onder spanning); het beschikt over een uitstekend kortsluitvastheidsvermogen en is daartoe in staat bestand tegen een kortstondige stroom van 31,5 kA/4s en een piekstroom van 80 kA, waardoor de structurele integriteit in de omgeving behouden blijft geval van een storing; hoogwaardige isolatiecomponenten bieden een hoge isolatiesterkte, zijn vochtbestendig en bestand tegen vervuiling en zorgen voor een stabiele werking op lange termijn.

2. Compact en gemakkelijk te gebruiken

De geoptimaliseerde compacte structuur maakt flexibele installatie mogelijk in verschillende hoogspanningsschakelapparatuur (zoals KYN28 en HXGN-typen); duidelijke statusindicatoren en gereedschapsloze toegangspoorten vergemakkelijken gemakkelijke bediening en onderhoud; bewegende delen zijn gemaakt van corrosiebestendige materialen en nauwkeurig gesmeerd, waardoor een soepele werking gedurende langere tijd wordt gegarandeerd 2000 cycli.

3. Brede toepasbaarheid en naleving van standaarden

De aardingsschakelaar Jn15 is compatibel met 6,6–12 kV-systemen en kan worden gekoppeld aan alle gangbare hoogspanningssystemen. schakelapparatuur. Het voldoet volledig aan de GB1985-89- en IEC129-normen, waardoor het geschikt is voor diverse projecten, zowel nationaal en internationaal. Het kan betrouwbaar werken in binnenomgevingen met temperaturen variërend van -10℃ tot +40℃, hoogtes ≤1000m, vochtigheid 95% en vervuilingsniveaus van klasse II.

4. Fabriekskwaliteitsborging

De aardingsschakelaar Jn15 wordt vervaardigd in de geavanceerde fabriek van Usune, met behulp van geautomatiseerde en strenge productielijnen kwaliteit testen. Elk product ondergaat dynamische, statische en isolatietests voordat het de fabriek verlaat. EEN Een professioneel R&D-team kan aangepaste configuraties leveren op basis van specifieke spanning, stroom of installatie vereisten.

Toepassingsvoorbeeld uit de praktijk: stedelijk commercieel complex stroomdistributieproject

1. Projectachtergrond

Een commercieel complex van 320.000 m² in Oost-China vereist een veilig en betrouwbaar 10 kV-stroomdistributiesysteem, inclusief acht hoogspanningsschakelkamers van het type KYN28A-12. Stabiele aardingsschakelaars zijn nodig om de onderhoudsveiligheid te garanderen en systeembescherming.

2. Oplossing en implementatie

De aannemer selecteerde Usune Grounding Switch Jn15 (in totaal 64 eenheden), geschikt voor alle inkomende en uitgaande lijnen en PT-kasten. De installatie werd uitgevoerd volgens standaardprocedures, waarbij zowel mechanisch als elektrisch werd gezorgd vergrendeling met het schakelapparaat. Tijdens de inbedrijfstelling worden de werking, vergrendeling en kortsluiting getest ze voldeden allemaal aan het ontwerp en de nationale normen.

3. Projectprestaties

- Operationele veiligheid: Werkt al meer dan 3 jaar zonder storingen en voltooit 18 onderhoudscycli zonder enige storing elektrische veiligheidsrisico's.
- Systeemstabiliteit: heeft met succes 3 kortsluitfouten doorstaan zonder schade aan de apparatuur, waardoor de stroomuitval werd verkort hersteltijd.
- Efficiënt onderhoud: duidelijke statusindicatoren en gemakkelijke bediening, waardoor de aardingstijd voor onderhoud wordt verkort ongeveer 40%.
- Feedback van klanten: "De Usune JN15-12-schakelaar is betrouwbaar en gemakkelijk te gebruiken, cruciaal voor de algehele stroomveiligheid van het complex. Het zal een prioriteit zijn voor toekomstige projecten."

Belangrijkste technische parameters

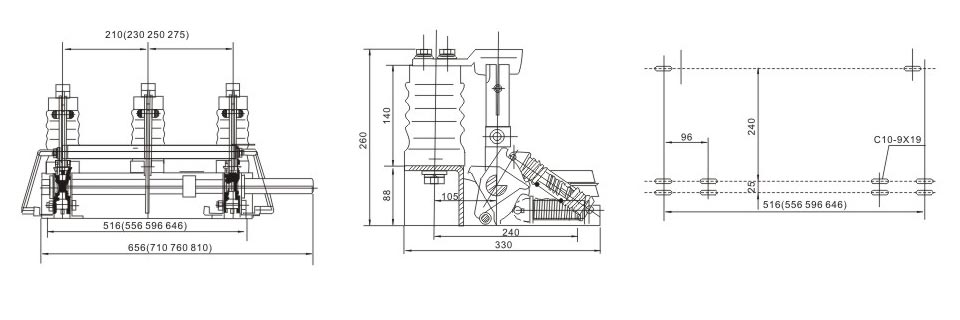

Buitenafmetingen

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Met welke soorten schakelapparatuur kan de Usune Grounding Switch Jn15 compatibel zijn?

A: Compatibel met alle reguliere hoogspanningsschakelaars voor binnenshuis, zoals KYN28A-12, HXGN-12, XGN2-12, enz., geschikt voor 6,6 kV/10 kV/11 kV/12 kV-systemen en standaard fase-afstand van 150 mm/165 mm/210 mm/250 mm; speciale kasten kunnen aangepast worden door contact op te nemen met Usune.

Vraag 2: Welk onderhoud is vereist voor aardingsschakelaar JN15?

A: Aanbevolen onderhoudsplan:
- Elke 6 maanden: visuele inspectie, controle op slijtage, corrosie, losse verbindingen en vergrendelingscondities.
- Jaarlijks: operationele test, controle van de soepelheid van het openen en sluiten en de juistheid van de vergrendeling.
- Elke 5 jaar: prestatietest, verificatie van isolatie en kortsluitvastheid volgens normen.
- Elke 2 jaar: onderhoud van de smering, aanbrengen van smeermiddel op bewegende delen om de levensduur te verlengen.

Vraag 3: Kan JN15-12 worden gebruikt op hoogtes boven 1000 meter of in corrosieve omgevingen?

A: Standaardmodellen zijn geschikt voor hoogtes ≤1000 m, klasse II-vervuiling en niet-corrosieve omgevingen. Voor hoogtes >1000m of corrosieve (chemische, zeezout) omgevingen, biedt Usune verbeterde producten, waaronder versterkte isolatie, corrosiewerende coatings en hoogteafhankelijk derating-ontwerp. Neem contact op met ons technisch team voor oplossingen op maat.

Conclusie

De Usune JN15-12-serie hoogspannings-aardingsschakelaars voor binnenshuis combineren veiligheid, betrouwbaarheid en veelzijdigheid. aanpassing aan voedingssystemen van 6,6–12 kV. Ze voldoen aan wereldwijde normen en hebben zich bewezen in daadwerkelijke projecten een ideale keuze voor aardingsbescherming. Als professionele Chinese leverancier levert Usune producten van hoge kwaliteit en uitgebreide technische ondersteuning voor verschillende projecten op het gebied van energiedistributie, industrie en handel.
