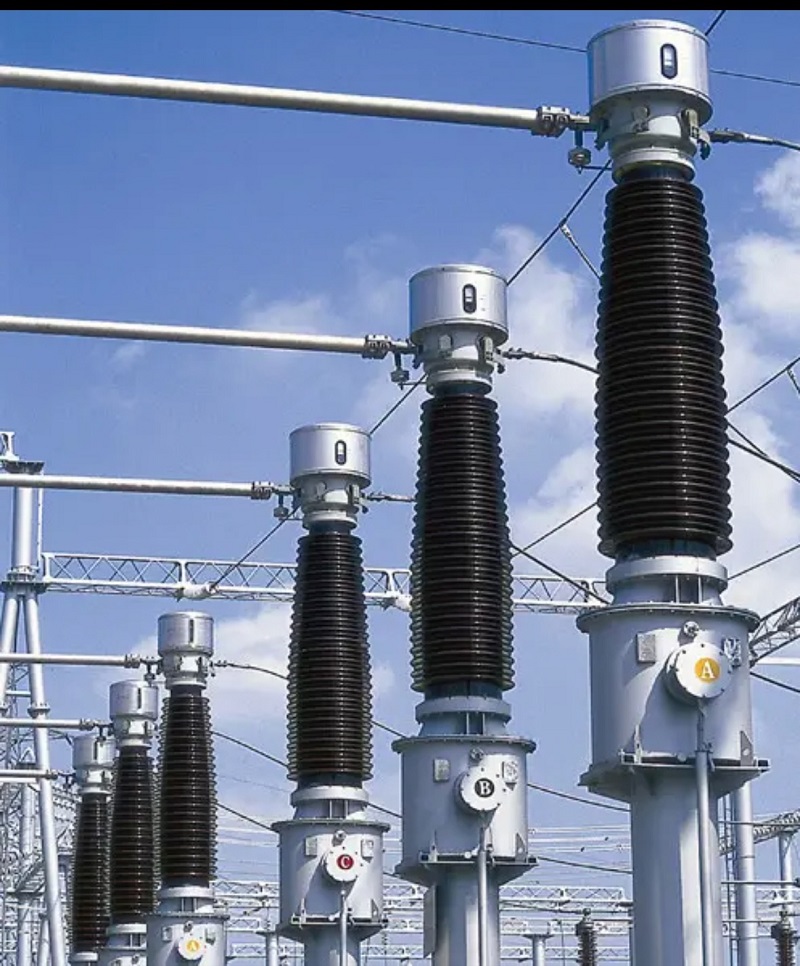

LB6-110kV stroomtransformatoris een hoogspanningsstroomtransformator ontworpen voor stroommeting, energiemeting en relaisbescherming in 110 kV AC-voedingssystemen. Deze transformator is geschikt voor elektrische netwerken van 50 Hz en 60 Hz en biedt stabiele prestaties en een hoge meetnauwkeurigheid voor onderstations, krachtoverbrengingssystemen en industriële stroomvoorzieningen.
Met geavanceerde in olie ondergedompelde isolatietechnologie en een volledig afgedichte structuur levert de LB6-110kV stroomtransformator uitstekende elektrische isolatie, betrouwbare werking en een lange levensduur onder veeleisende werkomstandigheden met hoge spanning.
De stroomtransformatoren uit de LB6-110kV-serie hebben een professioneel ontwerp voor hoogspanningstoepassingen. Het productmodel vertegenwoordigt de belangrijkste technische kenmerken:
De transformator is voorzien van meerdere secundaire wikkelingen, waaronder één meetwikkeling met nauwkeurigheidsklasse 0,5 en drie beschermingswikkelingen. De configuratie met meerdere secundaire wikkelingen maakt betrouwbare stroommeting en beveiligingsfuncties mogelijk voor verschillende voedingssysteemvereisten.
LB6-110kV stroomtransformatorondersteunt meerdere stroomverhoudingsconfiguraties door de aansluitmethode van het externe verbindingsstuk op de olieconservator te wijzigen. Bij serieschakeling is de stroomverhouding a/c, terwijl parallelle aansluiting een stroomverhouding van 2*a/c oplevert.
Dankzij dit flexibele ontwerp kan hetzelfde transformatormodel zich aanpassen aan verschillende bedrijfsvereisten, waardoor de vervangingskosten van apparatuur worden verlaagd en de toepassingsveelzijdigheid in hoogspanningssystemen wordt verbeterd.
De LB6-110kV-stroomtransformator is ontworpen om betrouwbaar te werken onder verschillende omgevingsomstandigheden:
Voor toepassingen met lagere temperaturen of speciale omgevingseisen kunnen maatwerkoplossingen, afhankelijk van de projectomstandigheden, met de fabrikant worden besproken.
De LB6-110kV stroomtransformator heeft een in olie ondergedompelde structuur bestaande uit een brandstoftank, transformatorlichaam, porseleinen bus, olieconservator en expander. Het transformatorlichaam is ondergedompeld in isolerende olie en bevat primaire en secundaire wikkelingen die zijn ontworpen voor stabiele elektrische prestaties.
De primaire wikkeling heeft een U-vormige structuur. Het belangrijkste isolatiesysteem maakt gebruik van capacitieve olie-papier-isolatietechnologie, met meerdere capacitieve schermen tussen isolatielagen. Het binnenscherm is aangesloten op een hoog potentieel, terwijl het buitenscherm geaard is, waardoor de isolatieprestaties en de operationele veiligheid worden verbeterd.
De primaire wikkelingsgeleider is verdeeld in twee secties met vier aansluitingen die zijn aangesloten op de olieconservator. De stroomverhouding kan worden aangepast via externe bedradingswijzigingen, wat flexibele configuratie-opties oplevert.
De secundaire wikkeling wordt op een steun onder de primaire wikkeling geïnstalleerd. Alle secundaire terminals en externe schermterminals zijn aangesloten op de aansluitdoos op de transformatortank, wat een gemakkelijke installatie en onderhoud garandeert.
De LB6-110kV stroomtransformator heeft een praktisch aansluitontwerp waarbij externe bedradingsklemmen aan de onderkant van de aansluitdoos zijn geïnstalleerd. Op zowel de aansluitdoos als de brandstoftank zijn aardingsbouten aangebracht, waardoor een veilige aarding van de secundaire wikkeling en de volledige transformatorstructuur mogelijk is.
De transformator heeft reducerende polariteitskarakteristieken. Wanneer de primaire stroom van P1 naar P2 vloeit, vloeit de secundaire stroom door het externe circuit van S1 naar S2 of S3, waardoor een nauwkeurige stroomoverdracht voor meet- en beveiligingssystemen wordt gegarandeerd.
Vanwege zijn hoogspanningsprestaties en betrouwbare beveiligingsfuncties wordt de LB6-110kV stroomtransformator veel gebruikt in:
De LB6-110kV stroomtransformator combineert nauwkeurige metingen, betrouwbare isolatie, een flexibel stroomverhoudingsontwerp en een onderhoudsarme werking. De volledig afgedichte, in olie ondergedompelde structuur zorgt voor stabiele prestaties in hoogspanningsomgevingen, waardoor het een betrouwbare oplossing is voor moderne energiesystemen die een veilige en continue werking vereisen.
