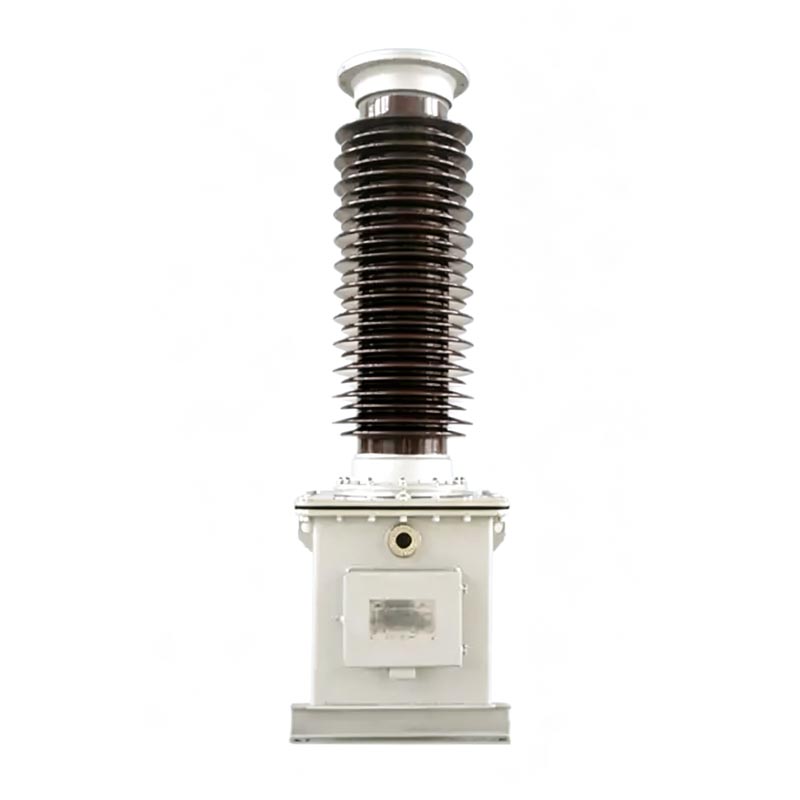

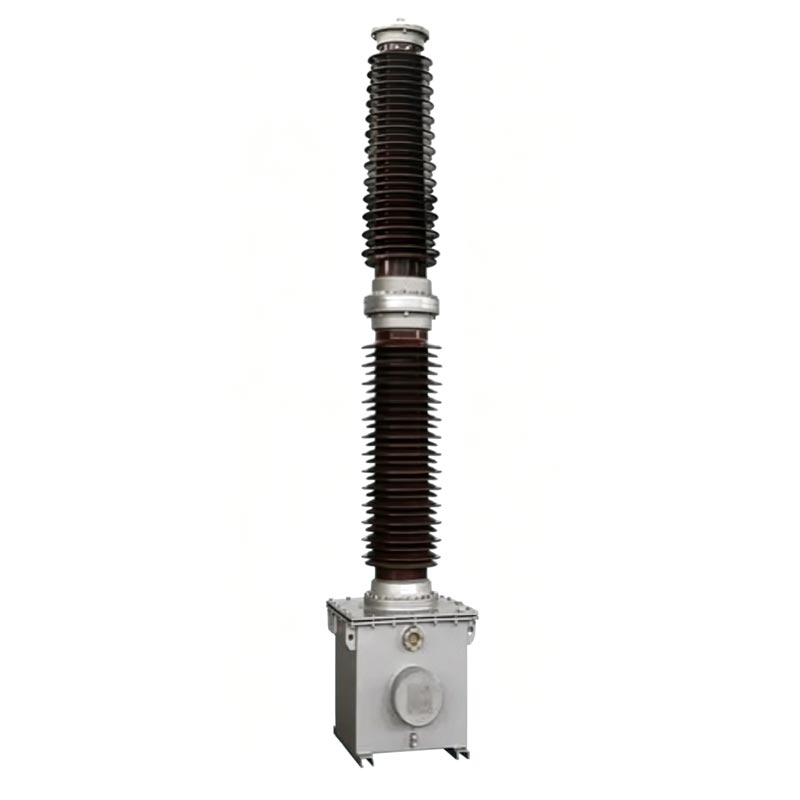

De Usune TYD-serie 110 kV Pt-spanningstransformator is een krachtige capacitieve spanningstransformator, specifiek ontworpen voor hoogspanningsnetten van 110 kV. Het product maakt gebruik van het capacitieve spanningsverdelingsprincipe en een volledig afgedichte, in olie ondergedompelde structuur, waarbij de tekortkomingen van traditionele transformatoren zoals groot en zwak worden vermeden anti-interferentie, en beschikt over uitstekende weerstand tegen vervuiling, tolerantie bij lage temperaturen en windweerstand. Dit apparatuur integreert meet-, beschermings- en draaggolfcommunicatiekoppelingsfuncties en is een kernondersteuning apparaat voor de intelligente bediening en het onderhoud van 110 kV-stroomtransmissie- en transformatiesystemen.
De 110 kV Pt-spanningstransformator voldoet strikt aan de nationale normen GB/T20840.1-2010, GB/T20840.5-2013 en GB/T19749-2005. De ontwerp-, productie- en testprocessen zijn gestandaardiseerd en alle prestatieparameters voldoen aan de preventieve testspecificaties voor elektrische apparatuur.
Algemene instructies
- TYD: Speciale code voor capacitieve spanningstransformatoren
- 110/3: Nominale fasespanning van het systeem waarmee het compatibel is, is 110 kV
- 0,02: nominale capaciteit van de capacitieve spanningsdeler is 0,02 μF
- Kenmerkcode achtervoegsel: H - Type anti-vervuiling; G - Type voor grote hoogte (geschikt voor hoogtes boven 2000 meter);
F - Geschikt voor niet-effectief geaarde systemen met neutrale punten
Voorbeeld: TYD110/3-0.02FH vertegenwoordigt een capacitieve spanningstransformator geschikt voor 110 kV neutraal punt niet-effectief geaarde elektriciteitsnetten, met een nominale capaciteit van 0,02 μF en een hoge anti-vervuilingsgraad.
Samengesteld uit op elkaar gestapelde koppelcondensatoren en spanningsdelende condensatoren. Meerdere sets condensatoren elementen zijn in serie verbonden in de porseleinen bus. Er wordt gebruik gemaakt van dunne film en condensatorpapier van hoge kwaliteit composiet diëlektricum en is vacuüm geïmpregneerd met hoogwaardige isolatieolie. De apparatuur is volledig afgedicht structuur met een ingebouwd oliecompensatieapparaat om een stabiele interne druk te handhaven, olielekkage te voorkomen, elimineer de noodzaak van bemonstering ter plaatse, isoleer effectief extern vocht en onzuiverheden en zorg voor stabiliteit isolatie prestaties.
De 110 kV Pt-spanningstransformator is volledig afgedicht in een met olie gevulde stalen tank (die tevens dienst doet als condensatorbasis), inclusief een tussentransformator, een compensatiereactor en een snelle verzadigingsreactor demper. Het is voorgemonteerd met de laagspanningsdeelcondensator voordat het de fabriek verlaat. De elektromagnetische unit en het oliecircuit van de condensatorverdeler zijn volledig geïsoleerd, waardoor er geen interferentie en een stabiele werking ontstaat. Secundaire bedrading en draaggolfterminals bevinden zich centraal in een aansluitdoos aan de zijwand van de tank, duidelijk gelabeld voor eenvoudige bedrading en onderhoud ter plaatse.
Verlaagt nauwkeurig de uitgang om een standaard laagspanningssignaal te leveren, wat betrouwbare gegevensondersteuning voor stroom biedt netenergiemeting en realtime spanningsmonitoring.
Uitgerust met relaisbescherming en automatische besturingsapparatuur, maakt het identificatie van elektriciteitsnetfouten mogelijk, synchronisatieverificatie en lijnbescherming, ter voorkoming van schade aan apparatuur en ongelukken op het elektriciteitsnet veroorzaakt door spanningsafwijkingen.
Dient als een speciale koppelcondensator voor communicatie via stroomlijnen, waardoor een stabiel signaalkanaal ontstaat datatransmissie op het elektriciteitsnet en bediening en onderhoud op afstand.
- Compatibele bedrijfsomstandigheden: 50/60 Hz wisselstroomsysteem
- Secundaire uitgangsspanning: 100/√3V, 100V (standaardspecificaties)
- Diëlektrische verliestangens: ≤0,002
- Condensatorfout: niet groter dan ±2% van de nominale waarde op het typeplaatje
- Isolatieweerstand: ≥500MΩ (gemeten met een megohmmeter van 2500V)
- Overspanningsvermogen: langdurig gebruik bij 1,2 keer de nominale spanning; kortetermijnbedrijf op 1,5
maal nominale spanning gedurende 30 seconden; Type F kan 8 uur continu werken bij 1,9 maal de nominale spanning
- Bedrijfstemperatuur: -40℃~+45℃ (aanpasbaar voor speciale omstandigheden)
- Maximale weerstand tegen windsnelheid: 150 km/u
- Toepasselijke hoogte: ≤2000m (modellen op grote hoogte beschikbaar op aanvraag)
- Maximale glazuurdikte: 10 mm
- Anti-vervuilingsgraad: standaard klasse D (kruipafstand ≥ 43,3 mm/kV), optionele klasse E (kruipafstand ≥
53,7 mm/kV)

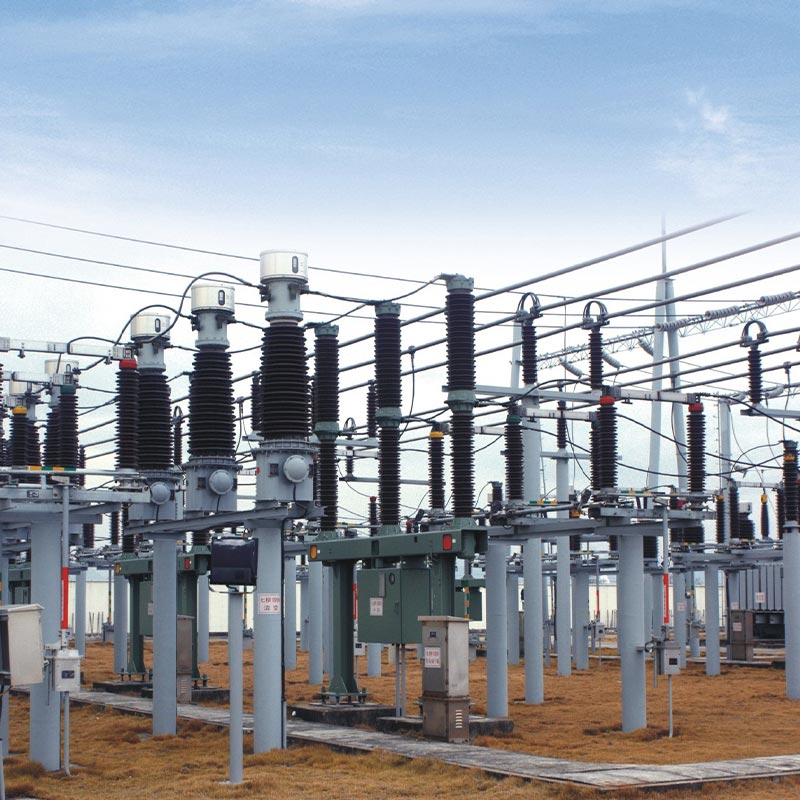

De Usune TYD110/3-0.02FH anti-vervuilings 110 kV Pt-spanningstransformator werd met succes toegepast op een buiteninstallatie renovatieproject van een regionaal onderstation van 110 kV in de provincie Zhejiang. Dit onderstation bedient de omgeving industrieparken en woonwijken, die een extreem hoge stabiliteit van de stroomvoorziening en betrouwbaarheid van de apparatuur vereisen. Gelegen in een kustgebied met een hoge luchtvochtigheid, veel zoutnevel en zware vervuiling, en met frequente zeebriesjes, Het project vereist strenge anti-vervuilings-, anti-corrosie- en anti-verouderingsprestaties van hoogspanning uitrusting.
De apparatuur werd strikt volgens de specificaties van de fabrikant gehesen, geïnstalleerd en in bedrijf gesteld voordat het in gebruik wordt genomen. Twee jaar gebruik en onderhoud op locatie en regelmatige testgegevens tonen dat aan kernparameters zoals de capaciteit van de apparatuur en het diëlektrisch verlies voldoen consistent aan de nationale normen, met nee problemen zoals olielekkage, abnormaal geluid of parameterafwijking. Zijn superieure anti-fouling en anti-corrosie structuur is effectief bestand tegen de corrosie van zoutnevel aan de kust en vochtige lucht, waardoor veelvoorkomende fouten zoals isolatieveroudering en spanningsschommelingen in traditionele instrumenttransformatoren. Het voltooit op stabiele wijze de kracht meting, spanningsbewaking en carrier-communicatiekoppeling, waardoor een continue en veilige stroomtoevoer naar de onderstation, en het volledig verifiëren van de stabiliteit en het aanpassingsvermogen van het product onder zware buitenomstandigheden.
De apparatuur wordt verzonden als een complete set condensatorspanningsdeler + elektromagnetisch apparaat. Installatie moet houd u strikt aan de nummerplaatnummers; willekeurig mengen en vervangen zijn ten strengste verboden. Voor uitrusting bij hijsen moeten de speciale hijsgaten voor de olietank van de elektromagnetische eenheid worden gebruikt; direct hijsen van porseleinen condensatorbussen zijn verboden. De fundering wordt bevestigd met M20-bouten met hoge sterkte en de overall de kantelhoek van de installatie is ≤2/1000 mm om een stabiele werking van de apparatuur te garanderen.
Belangrijkste bedradingsvereisten: De demperklemmen d1 en d2 moeten betrouwbaar worden aangesloten; open circuits zijn strikt verboden. Wanneer de N- en X-terminals niet zijn aangesloten op draagapparatuur, moeten ze op betrouwbare wijze worden kortgesloten. Tijdens werking van de apparatuur moet aansluiting X direct en betrouwbaar geaard zijn om te voorkomen dat er hoge spanning in de apparatuur terechtkomt secundaire behuizing, waardoor de apparatuur beschadigd raakt en de persoonlijke veiligheid in gevaar komt.
De apparatuur beschikt over een volledig afgedichte, in olie ondergedompelde structuur, die stabiele prestaties garandeert en de noodzaak elimineert voor routinematige oliebemonstering en testen. Routineonderhoud vereist alleen periodieke controles van de afdichting van de apparatuur staat, vastzitten van aansluitingen en probleemoplossing voor abnormale geluiden, secundaire spanningsafwijkingen en plotselinge storingen spanningspieken in de open delta-verbinding. Ongeoorloofde demontage van de bevestigingsbouten en afdichtingen van het apparaat structuur is ten strengste verboden. De condensatorverdeler en het elektromagnetische apparaat mogen niet zonder demontage worden gedemonteerd toestemming van de fabrikant. Nadat de apparatuur is gesloopt, moet deze worden overgedragen aan de plaatselijke milieudienst beschermingsafdeling voor gecentraliseerde en onschadelijke verwijdering om milieuvervuiling te voorkomen.
H is het vervuilingsbestendige type, geschikt voor kustscenario's en zwaar vervuilde industriële scenario's, met verbeterde kruipafstand en corrosieweerstand; G is het type voor grote hoogte, geoptimaliseerd voor gebieden boven 2000 meter hoogte, geschikt voor laagspannings- en sterke ultraviolette omgevingen; F is een speciaal type voor niet-effectief neutraal punt aarding, met sterkere overspanningstolerantie, geschikt voor overeenkomstige elektriciteitsnetsystemen. Het passende model kan worden geselecteerd op basis van de geografische omgeving en het elektriciteitsnetsysteem van het project.
D1 en D2 zijn demperklemmen. Als u deze opent, kan de demper defect raken, waardoor interne overspanningspieken ontstaan waardoor permanente schade aan condensatoren en elektromagnetische eenheden wordt veroorzaakt. Als er geen draagapparatuur is aangesloten, Door de aansluitingen N-X los te koppelen kan er hoogspanning in de secundaire aansluitdoos komen, waardoor de secundaire aansluitdoos doorbrandt bewakings- en beschermingsapparatuur en het veroorzaken van een veiligheidsongeval. De betrouwbaarheid van terminalverbindingen moet zo zijn gecontroleerd voordat u de apparatuur in gebruik neemt.
Nee, periodieke oliemonstername en -testen zijn niet vereist. De elektromagnetische eenheid werkt op laagspanning, en a een complete set afdichtings- en prestatietests is voltooid voordat deze de fabriek verlaat, waardoor betrouwbaarheid wordt gegarandeerd afdichtingsprestaties. Bemonstering ter plaatse zal de interne drukbalans van de apparatuur verstoren, wat kan leiden tot potentiële problemen zoals een daling van het oliepeil, het binnendringen van vocht en verslechtering van de isolatie. Alleen routinecontroles noodzaak om de integriteit van de afdichtingen en de stabiliteit van elektrische parameters te verifiëren. Als de parameters abnormaal zijn, neem contact op met de fabrikant voor gespecialiseerd testen.
