Buitenspanningstransformator

De Usune TYD-serie buitenspanningstransformator dekt alle spanningsniveaus van 35 kV tot 220 kV en zet hoogspanning om systemen voor 100/√3 V of 100 V standaard laagspanningssignalen om te voldoen aan de behoeften van energiemeting, spanningsmeting, relaisbescherming en verificatie van netsynchronisatie. Vergeleken met traditionele elektromagnetische spanningstransformatoren, Dit product beschikt ook over een communicatiekoppeling voor een powerline-carrier, waardoor problemen met ferroresonantie worden vermeden. Het is over het algemeen De structuur is betrouwbaar en verzekert de veilige en stabiele werking van hoogspanningsnetwerken op lange termijn, waardoor het een kern wordt ondersteunend apparaat voor slimme netwerkconstructie.

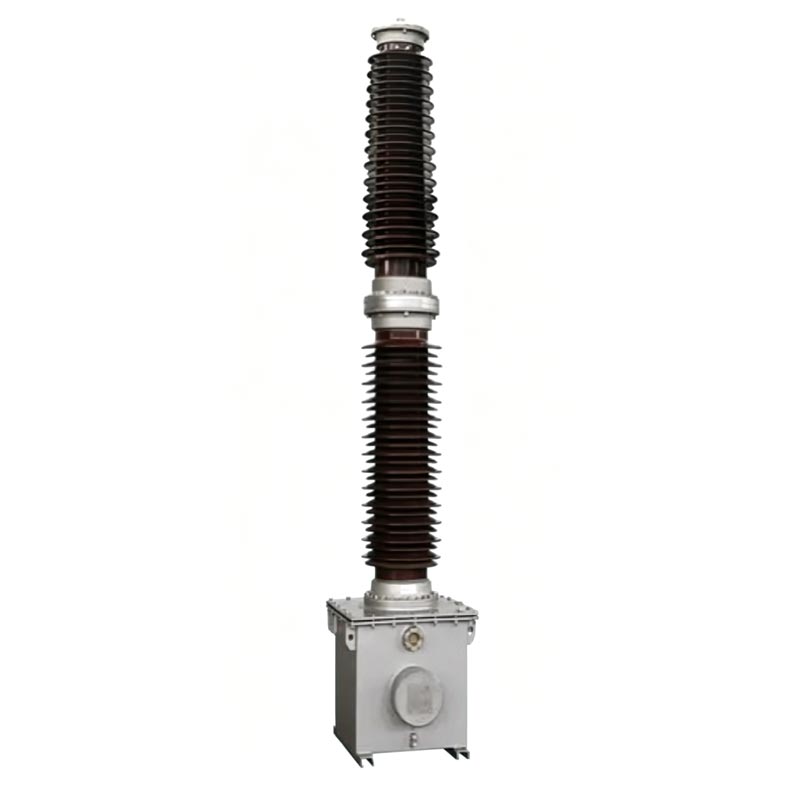

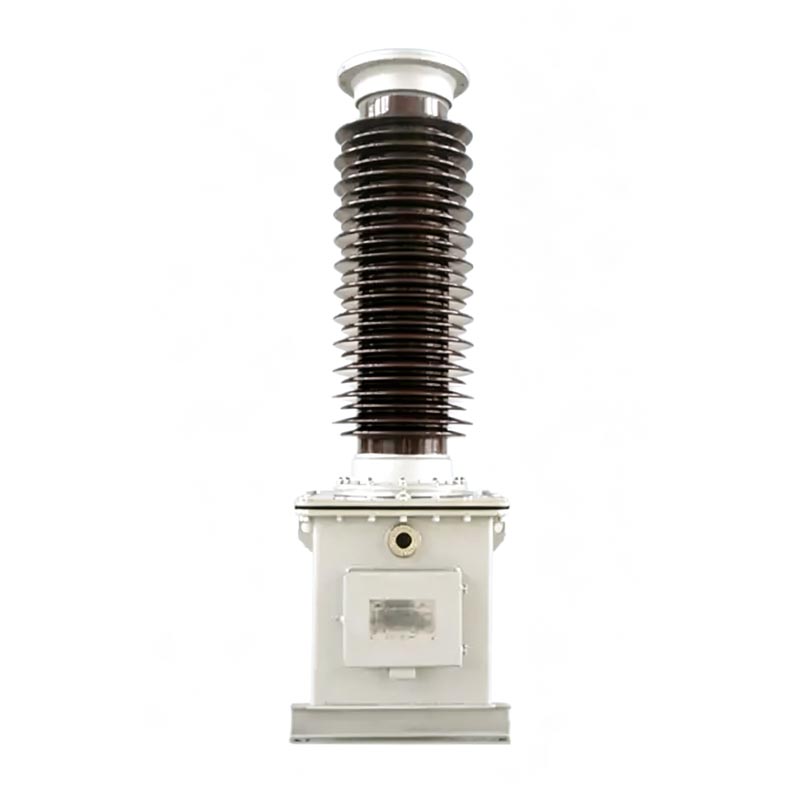

Condensator spanningstransformator

TYD-35 (66, 110/220)kV-0,01 (0,02)

Algemene instructies

Uitleg productmodel

De modelcodes van de TYD-serie definiëren duidelijk de productparameters en toepasselijke scenario's, waardoor de engineering wordt vergemakkelijkt selectie en installatie op locatie. De coderingsregels zijn als volgt:

1. Modelstructuur: TYD ① – ② ③

- TYD: Code voor capacitieve spanningstransformator
- ①: Nominale fasespanning van het systeem (eenheid: kV)
- ②: nominale capaciteit van de spanningsdeler (eenheid: μF, optioneel 0,01 μF, 0,02 μF)
- ③: Achtervoegselcode van functionele functie

2. Uitleg achtervoegselcode:

- H: Vervuilingsbestendig type, geschikt voor zwaar vervuilde gebieden
- G: Type voor grote hoogte, geschikt voor gebieden boven de 2000 meter hoogte
- F: Geschikt voor niet-effectief geaarde systemen met neutrale punten

3. Typisch modelvoorbeeld

TYD110/√3-0.02FH, wat een spanningsniveau van 110 kV vertegenwoordigt, een nominale capaciteit van de spanningsdeler van 0,02 μF, geschikt voor neutraal punt niet-effectief geaarde systemen en klasse D-vervuilingsomgevingen, een capacitieve spanningstransformator.

Kernfuncties

1. Nauwkeurige meting en spanningsmeting

Maakt uiterst nauwkeurige spanningsregistratie en energiemeting mogelijk, waardoor een nauwkeurige regeling van het elektriciteitsnet wordt gegarandeerd verbruiksgegevens.

2. Stroomnetbescherming en automatische controle

Biedt stabiele spanningssignalen voor relaisbescherming, automatische besturing van het elektriciteitsnet en synchronisatie verificatie, waardoor een snelle reactie op systeemfouten mogelijk wordt.

3. Power Line-communicatiekoppeling

Fungeert als een koppelcondensator voor communicatie via het elektriciteitsnet, waardoor signaaloverdracht via het elektriciteitsnet mogelijk is extra bedrading.

Uitvoeringsnormen

Het gehele productie- en testproces van de buitenspanningstransformator voldoet strikt aan de nationale normen gezaghebbende normen, die volledig voldoen aan de technische acceptatiespecificaties:
- GB/T20840.1-2010 "Instrumenttransformatoren - Deel 1: Algemene technische vereisten"
- GB/T20840.5-2013 "Instrumenttransformatoren - Deel 5: Aanvullende technische vereisten voor capacitieve spanning Transformatoren"
- GB/T19749-2005 "Gekoppelde condensatoren en capacitieve spanningsdelers"

Toepasselijke omgevingsomstandigheden

De buitenspanningstransformator beschikt over een uitstekend aanpassingsvermogen aan de omgeving en kan stabiel werken onder complexe omstandigheden omstandigheden buitenshuis. Standaard toepasselijke parameters zijn als volgt:
- Installatiescenario's: geschikt voor zowel binnen- als buitengebruik
- Omgevingstemperatuur: -40℃~+45℃ (Speciale voorwaarden kunnen worden aangepast en onderhandeld)
- Maximale windsnelheid: ≤150 km/u
- Nominale hoogte: ≤2000 m (G-type versie voor grote hoogte past zich aan grotere hoogten aan)
- Glazuurdikte: ≤10 mm
- Anti-vervuilingsgraad: standaard klasse D (kruipafstand ≥ 43,3 mm/kV), optionele klasse E (kruipafstand ≥ 53,7 mm/kV)

Structurele productvoordelen

De Usune TYD-serie CVT heeft een modulaire geïntegreerde structuur, bestaande uit twee kernonderdelen: een capacitieve spanning verdeler en een elektromagnetisch apparaat. De structuur is robuust en duurzaam:

1. Capacitieve spanningsdeler met hoge sterkte

Maakt gebruik van een hoogwaardig papiercomposietdiëlektricum met dunne film en condensator. Er zijn meerdere condensatorelementen in serie geschakeld in de porseleinen bus, vacuümgeïmpregneerd met hoogwaardige isolatieolie. De volledig De afgedichte structuur is uitgerust met een oliecompensatieapparaat om de interne spanningsstabiliteit te behouden en olie te elimineren lekkage- en vochtproblemen. De boutmontagestructuur zorgt voor een gemakkelijke installatie en een veilige verbinding.

2. Geïntegreerd elektromagnetisch apparaat

Bevat een ingebouwde tussentransformator, een compensatiereactor en een snelverzadigende reactordemper, allemaal afgedicht in een met olie gevulde stalen tank. Het is voorgemonteerd met de laagspanningsdeler voordat het de fabriek verlaat, het garanderen van volledige isolatie van het isolerende oliesysteem en het elimineren van wederzijdse interferentie.

3. Veiligheidsbeschermingsontwerp

Uitgerust met speciale dempings-, aardings- en draaggolfterminals met duidelijke markeringen. Meerdere beschermende structuren voorkomen effectief veiligheidsrisico's zoals hoogspanningslekken en schade aan secundaire apparatuur.

Techniektoepassing Cas

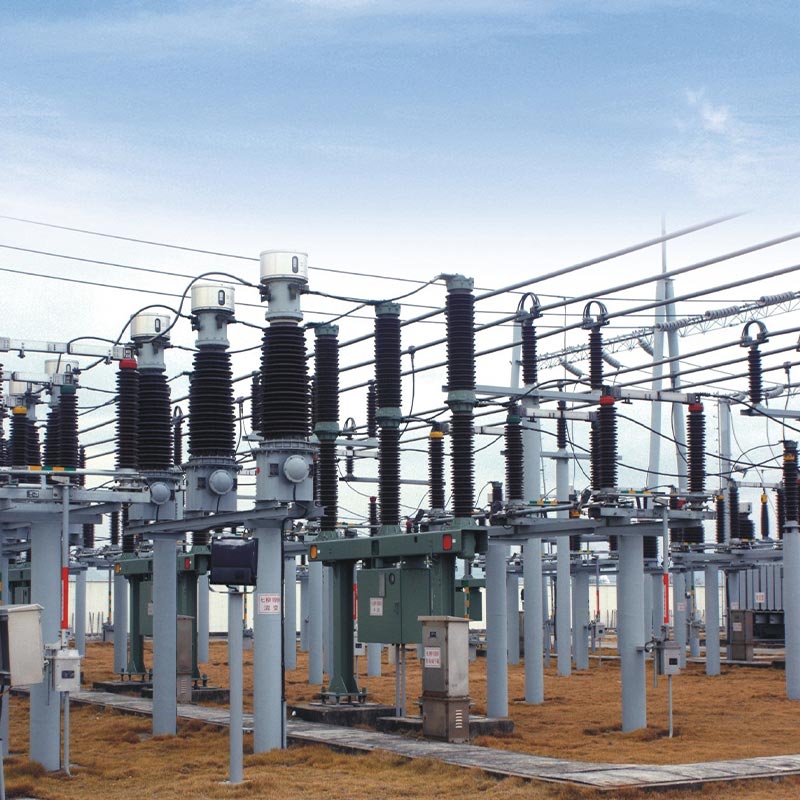

Als hoogwaardige leverancier van hoogspannings-CVT-apparatuur zijn de spanningstransformatoren uit de TYD-serie van Usune met succes toegepast op een sleutelproject in de renovatie van het stedelijke elektriciteitsnet van 110 kV in Zhoushan, provincie Zhejiang. De project selecteerde het klassieke model TYD110/√3-0.02FH, geschikt voor de complexe bedrijfsomstandigheden van de lokale kustgebied met zware vervuiling en een niet effectief geaard neutraal punt.
De originele apparatuur in dit onderstation had last van onstabiele spanningsmetingen en zwakke anti-interferentie mogelijkheden. Na het vervangen van de CVT's door CVT's uit de Usune TYD-serie, functioneert de apparatuur al langer stabiel dan 3 jaar, met behoud van nauwkeurige meting en stabiele signaaluitvoer, zelfs in zware omgevingen zoals high vochtigheid, zoutnevel en harde wind. Dit biedt betrouwbare ondersteuning voor de bescherming en drager van onderstationrelais communicatie, waardoor de betrouwbaarheid van het regionale elektriciteitsnet effectief wordt verbeterd en de apparatuur wordt verminderd uitvalpercentages en het volledig verifiëren van de uitstekende weersbestendigheid en weerstand tegen vervuiling van het product.

Bedienings- en onderhoudsspecificaties

1. Kernbedrijfsparameters

- Langdurig gebruik: 1,2 maal de nominale spanning (1,2Un)
- Overbelasting op korte termijn: kan 30 seconden werken op een spanning van 1,5 Un
- Speciaal voor F-type: kan 8 uur continu werken bij een spanning van 1,9 Un

2. Dagelijkse onderhoudsvereisten

- Controleer regelmatig de afdichtingsconditie van de apparatuur om lekkage van isolerende olie te voorkomen;
- Zorg voor een betrouwbare aansluiting van de dempingsklemmen d1 en d2; werking in open circuit is ten strengste verboden;
- Wanneer de N- en X-terminals niet zijn aangesloten op draagapparatuur, moeten ze op betrouwbare wijze worden kortgesloten;
- Het ongeoorloofd demonteren van afdichtingsbouten en afdichtingsstructuren voor olievulgaten is verboden;
- Routinematig oliemonsters nemen en testen van de elektromagnetische eenheid is niet vereist om veiligheidsrisico's veroorzaakt door olie te voorkomen niveau daalt.

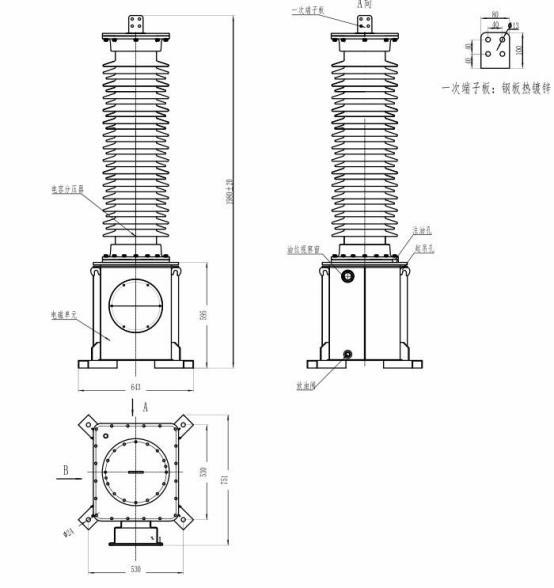

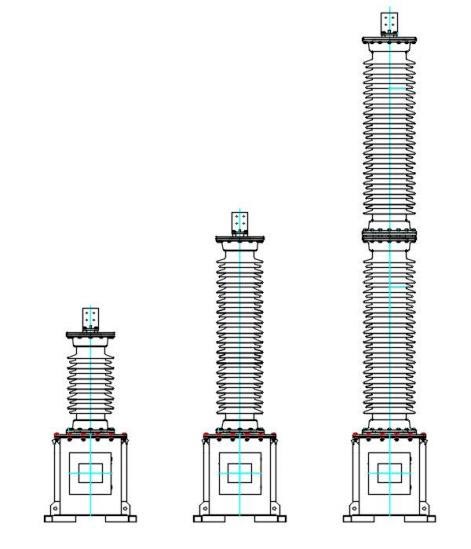

Productafmetingen.

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Welke kerntests moeten worden uitgevoerd voordat de Usune TYD-serie CVT in gebruik wordt genomen?

Er moeten drie kerntests worden uitgevoerd volgens de DL/T596-1996-norm: ten eerste de capaciteit en het diëlektrische verlies van de condensatordeler moet worden getest, waarbij de capaciteitswaarde ≤2% afwijkt van het typeplaatje en de diëlektrische verliestangens ≤0,002. Ten tweede moet de isolatieweerstand van de elektromagnetische eenheid worden getest met behulp van een 2500V megohmmeter, met een isolatieweerstand van elke aansluiting naar aarde ≥500MΩ. Ten derde de nauwkeurigheidskalibratie De test vereist dat de hoek van de hoogspanningskabels wordt vergroot om de interferentie van de capaciteit te verminderen en te garanderen meetnauwkeurigheid.

Vraag 2: Wat zijn de belangrijkste voorzorgsmaatregelen voor installatie op locatie van de buitenspanningstransformator?

Ten eerste zijn de condensatorverdeler en het elektromagnetische apparaat een bijpassende set en moeten ze worden geïnstalleerd volgens de naambordnummers; ze kunnen niet willekeurig worden uitgewisseld. Ten tweede de hijsgaten van de elektromagnetische eenheid voor het hijsen moet een olietank worden gebruikt; Het is verboden om de porseleinen huls van de condensator op te tillen om apparatuur te voorkomen schade. Ten derde moet de fundering worden bevestigd met M20-bouten met hoge sterkte, en moet de algehele kanteling van de apparatuur worden bevestigd niet groter zijn dan 2/1000 mm. Ten vierde: zorg ervoor dat de X-aansluiting betrouwbaar geaard is en dat de dempingsaansluiting stevig vastzit aangesloten om schade aan de apparatuur te voorkomen.

Vraag 3: Voor welke scenario's zijn de achtervoegselmodellen H, G en F geschikt?

H is het anti-vervuilingstype, geschikt voor zwaar vervuilde en zeer corrosieve omgevingen zoals kustgebieden en industriële mijnen; G is het type voor grote hoogte, geoptimaliseerd voor grote hoogte, lage spanning en lage temperaturen omgevingen, geschikt voor gebieden boven 2000m; F is het systeemadaptieve type, specifiek ontworpen voor neutraal punt niet-effectief geaarde voedingssystemen, met sterkere overspanningstolerantie, geschikt voor speciaal elektriciteitsnet bedrijfsomstandigheden.

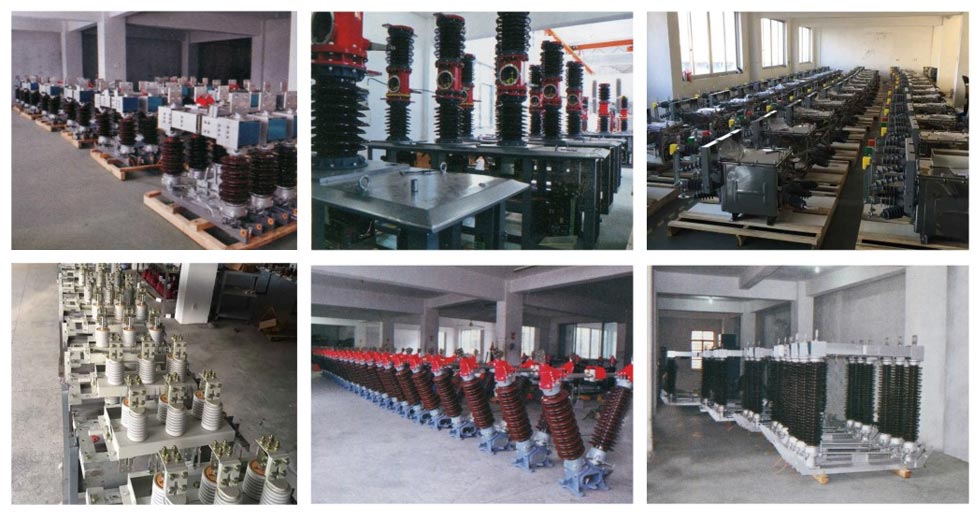

Fabriekssterkte en servicegarantie

Zhejiang Usune Electric is een professionele fabriek voor elektrische hoogspanningsapparatuur die R&D, productie, en verkoop. Met jarenlange ervaring op het gebied van hoogspanningstransformatoren beschikt zij over een compleet productiesysteem en strenge kwaliteitscontroleprocessen. Alle TYD-producten hebben de nationale standaardtests doorstaan, waardoor ze stabiel zijn prestaties en hoge kosteneffectiviteit. Gestandaardiseerde producten en op maat gemaakte oplossingen kunnen worden geleverd volgens verschillende spanningsniveaus, omgevingsomstandigheden en eisen aan het elektriciteitsnet, waardoor betrouwbare hoogspanning wordt geboden ondersteunende apparatuur voor mondiale energieprojecten.
