Met de voortdurende ontwikkeling van industriële energiesystemen hebben energiecentrales en elektrische installaties veiligere en betrouwbaardere oplossingen nodig voor stroomisolatie tijdens onderhoud van apparatuur.Hoogspanningsscheidingsschakelaarsspelen een essentiële rol bij het waarborgen van de elektrische veiligheid door betrouwbare isolatie te bieden en de onderhoudsefficiëntie te verbeteren.

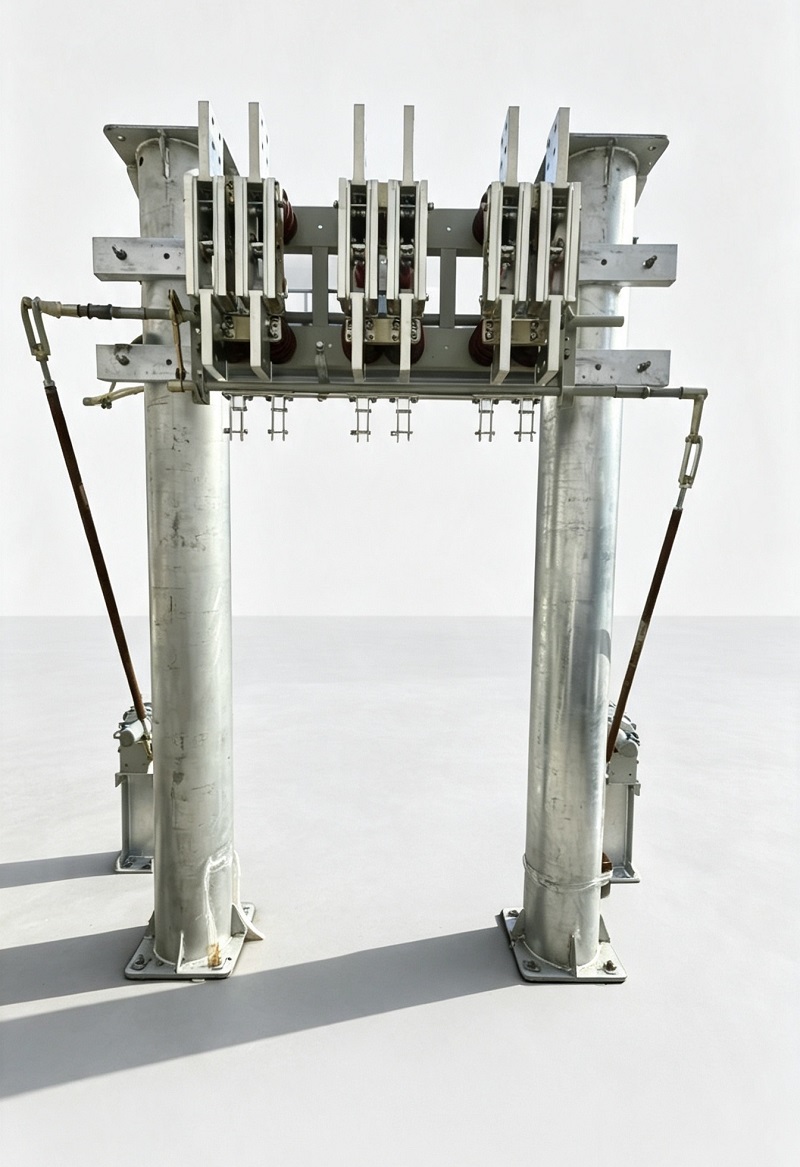

De GN22-6-serie hoogspannings-scheidingsschakelaar voor binnen is een elektrisch hoogspanningsapparaat van de nieuwe generatie, ontwikkeld voor middenspanningssystemen. Door de integratie van geavanceerde mechanische transmissietechnologie, geoptimaliseerde contactstructuren en geleidende componenten met hoge sterkte, biedt de GN22-6-serie betrouwbare isolatieprestaties voor grote energiecentrales en industriële elektrische toepassingen.
De GN22-6 hoogspannings-scheidingsschakelaar voor binnenshuis wordt voornamelijk gebruikt in grote energiecentrales en elektrische systemen om de voedingen te isoleren tijdens inspectie en onderhoud van apparatuur. Het product kan worden geconfigureerd als drie onafhankelijke enkelpolige eenheden of als een geïntegreerde driepolige eenheid, waardoor flexibele installatieopties worden geboden voor verschillende voedingssysteemvereisten.
De scheidingsschakelaar en het bijbehorende bedieningsmechanisme voldoen aan GB 1985 (wisselstroom).Hoogspanningsschakelaarsen aardingsschakelaars), waardoor betrouwbare prestaties en compatibiliteit met normen voor elektrische hoogspanningsapparatuur worden gegarandeerd.
| Item | Technische vereiste |
|---|---|
| Hoogte | ≤1000 m |
| Omgevingstemperatuur | -25℃ ~ +40℃ |
| Relatieve vochtigheid | ≤90% (bij +25℃) |
| Installatieomgeving | Geen ernstig corrosief gas, zoutnevel, stof, explosieve of eroderende stoffen |
| Trillingsconditie | Geen frequente ernstige trillingen |
De GN22-6-serie maakt gebruik van een driepolige mesbladstructuur. De geleidende componenten van elke paal zijn op het basisframe bevestigd door middel van isolatoren of doorvoerisolatoren, waardoor een stabiele mechanische ondersteuning en elektrische isolatieprestaties worden gegarandeerd.
De schakelbladen zijn vervaardigd uit verdikte koperplaten met precisiebewerkingstechnologie, waardoor de oppervlaktekwaliteit en elektrische geleidbaarheid van geleidende componenten worden verbeterd. De geoptimaliseerde contactstructuur zorgt voor betrouwbare verbindingsprestaties en biedt zelfreinigend vermogen tijdens bedrijf, waardoor de contactweerstand wordt verminderd en de servicestabiliteit wordt verbeterd.
Anders dan traditionele scheidingsschakelaarmechanismen, maakt de GN22-6-serie gebruik van een speciaal ontworpen tweestaps sluit- en vergrendelingsmechanisme om de gemeenschappelijke uitdaging tussen hoge contactdruk en bedieningskoppel op te lossen.
Tijdens de eerste rotatie van 80° van de hoofdas beweegt de tong van de volledig open positie naar de voorlopig gesloten positie.

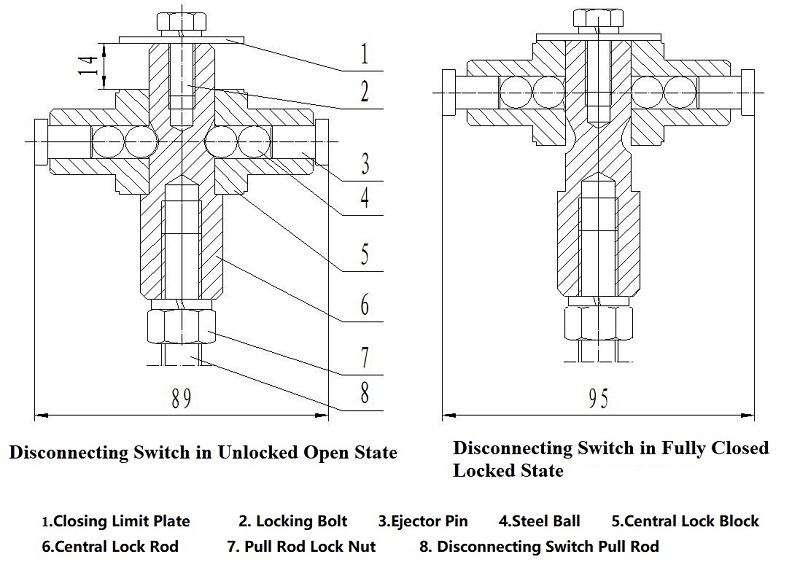

Tijdens de volgende rotatie van 10° drijft het vergrendelingsblokmechanisme de centrale vergrendelingsstang, stalen kogels en uitwerppennen aan. De magnetische sluitplaten versterken de kracht via een hefboomstructuur, waardoor de stuwkracht ongeveer 5,5 keer toeneemt en een sterke contactdruk op de tong wordt gegenereerd.
Deze innovatieve structuur biedt:
De GN22-6-serie ondersteunt verschillende nominale stroomvereisten, waardoor deze geschikt is voor stroomverdeling met hoge stroomsterkte en onderhoudsisolatietoepassingen.
| Model | Nominale spanning (kV) | Maximale bedrijfsspanning (kV) | 1 minuut stroomfrequentie Weerstandsspanning (kV) | Nominale stroom (A) | Dynamische stabiliteitsstroom (kA) | 3s thermische stabiliteitsstroom (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Opmerkingen: GN22-10 staat voor een plat gemonteerd type; C staat voor het type door de muur; D staat voor aardingstype.
De GN22-6 scheidingsschakelaar ondersteunt horizontale, verticale en schuine installatiemethoden, waardoor flexibele integratie in verschillende elektrische systemen mogelijk is.
Compatibele bedieningsmechanismen zijn onder meer:
| Nominale stroom | Maximaal bedrijfskoppel |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Om stabiele prestaties te behouden, moeten na de inbedrijfstelling regelmatig inspecties en onderhoud worden uitgevoerd. Aanbevolen onderhoudsprocedures zijn onder meer:
| Onderdeel | Aanbevolen materiaal |
|---|---|
| Bewegende componenten | ZG-1 smeervet |
| Neem contact op met Oppervlaktebescherming | SYB1607 Industriële Petrolatum |
Terwijl elektrische systemen zich blijven ontwikkelen in de richting van een hogere capaciteit en verbeterde betrouwbaarheid, is geavanceerde scheidingsschakelaartechnologie steeds belangrijker geworden voor de stroomveiligheid en het onderhoud van apparatuur.
Met een hoge stroomsterkte, geoptimaliseerde contactstructuren en een betrouwbaar mechanisch ontwerp biedt de GN22-6 hoogspannings-scheidingsschakelaar voor binnen een betrouwbare isolatieoplossing voor energiecentrales, onderstations en industriële elektrische systemen.
Door de operationele veiligheid en de betrouwbaarheid van de apparatuur te verbeteren, ondersteunt de GN22-6-serie de modernisering en stabiele ontwikkeling van de middenspanningsinfrastructuur.
