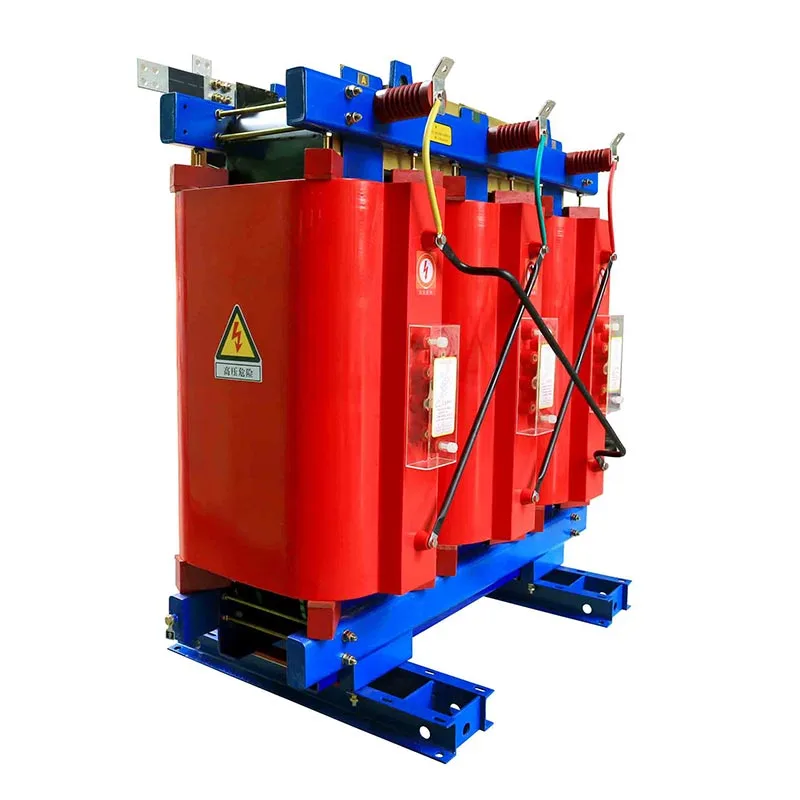

Droge transformator van gegoten hars van 500 kVA

De Usune 500kVA giethars droge transformator is een olievrije stroomverdeeleenheid die lucht gebruikt voor koeling en isolatie. De wikkelingen zijn volledig ingekapseld in hittebestendige epoxyhars het elimineren van veiligheidsrisico's zoals olielekken, branden en explosies. Het apparaat beschikt over een lage gedeeltelijke ontlading, minimaal geluid en geen uitstoot van verontreinigende stoffen, waardoor langdurig, onderhoudsvrij gebruik mogelijk is. Het is geschikt voor diverse veeleisende energietoepassingen binnenshuis en wordt veel gebruikt in stroomdistributiesystemen voor commerciële doeleinden gebouwen, ziekenhuizen, scholen, industriële installaties en metro's.

Belangrijkste productkenmerken

1. Brand- en explosiebestendigheid; Superieure veiligheid

De droge transformator van het gietharstype van 500 kVA bevat geen isolatieolie en maakt gebruik van klasse H hittebestendige gietmaterialen. Het zal onder abnormale omstandigheden niet in brand vliegen, ontploffen of olie lekken zoals overbelasting of kortsluiting. Voor binneninstallatie zijn geen gespecialiseerde brandveiligheidsvoorzieningen nodig, zoals olieputten of firewalls, waardoor de civieltechnische en ondersteunende kosten effectief worden verlaagd.

2. Milieuvriendelijk; Geen uitstoot van verontreinigende stoffen

Er is geen risico op olielekkage of schadelijke gasuitstoot tijdens de werking, waardoor naleving van groen bouwen wordt gegarandeerd en milieunormen. Het kan rechtstreeks in gesloten ruimtes worden geïnstalleerd, zoals afgesloten apparatuurruimten in ziekenhuizen of ondergrondse apparatuurkamers in de metro – zonder de noodzaak van systemen voor het terugwinnen van afgewerkte olie, die uitstekend zijn aanpassingsvermogen aan het milieu.

3. Laag geluidsniveau en lage gedeeltelijke ontlading; Stabiele werking

Geoptimaliseerde kernlaminering en symmetrische wikkelstructuren verminderen de elektromagnetische trillingen aanzienlijk bedrijfsgeluid. Het vacuümgietproces elimineert interne wikkelblaasjes, waardoor gedeeltelijke wikkelingen effectief worden gecontroleerd ontlading en voorkomt veroudering van de isolatie, waardoor een stabiele, continue werking gedurende meer dan 20 jaar wordt gegarandeerd.

4. Energie-efficiëntie; Lage bedrijfs- en onderhoudskosten

Voor de kern wordt hoogwaardig korrelgeoriënteerd siliciumstaal gebruikt, waardoor zowel de nullast- als de belastingsverliezen aanzienlijk worden verminderd. Ontworpen voor scenario's die een continue stroomvoorziening van 24 uur vereisen, zoals fabrieken en commerciële gebouwen vermindert het energieverbruik op de lange termijn aanzienlijk, in lijn met de mondiale normen voor energiebesparing.

5. Onderhoudsvrij ontwerp

Het beschikt over een geïntegreerde structuur die gebruik maakt van luchtisolatie en natuurlijke luchtkoeling, waardoor er geen noodzaak meer is periodieke vervanging, filtratie of testen van isolatieolie. Routineonderhoud beperkt zich tot eenvoudig stof het verwijderen en controleren van terminalverbindingen, waardoor de arbeids- en materiaalkosten die daarmee gepaard gaan drastisch worden verlaagd exploitatie en onderhoud.

6. Sterk aanpassingsvermogen aan de omgeving

Het werkt betrouwbaar bij omgevingstemperaturen variërend van -20°C tot +40°C, op hoogten tot 1.000 meter, en in relatieve vochtigheid van ≤95% (niet-condenserend). De afgedichte gegoten wikkelingen zijn bestand tegen stof, vocht en milde corrosie. waardoor de unit geschikt is voor complexe omgevingen zoals ondergrondse ruimtes, vochtige fabrieksfaciliteiten en medische omgevingen cleanrooms.

7. Compacte structuur en eenvoudige installatie

Vergeleken met olie-ondergedompelde transformatoren met dezelfde capaciteit is deze unit kleiner en lichter, waardoor er minder ruimte nodig is voor stroomverdeling. Het gemak van transport, heffen en montage ter plaatse verkort de constructie effectief tijdlijn voor energiedistributieprojecten.

Werkingsprincipe

De Usune 500kVA droge gietharstransformator werkt volgens het principe van elektromagnetische inductie en bereikt Wisselspanningsomzetting en krachtoverdracht via magnetische fluxkoppeling tussen de primaire en secundaire wikkelingen. Het belangrijkste operationele proces is als volgt:

1. Wisselstroom die door de primaire wikkeling vloeit, genereert een wisselende magnetische flux in het strijkijzer kern;

2. De wisselende magnetische flux passeert de secundaire wikkeling en induceert een wisselende elektromotorische kracht via elektromagnetische inductie;

3. Spanningstransformatie (step-up of step-down) en krachtoverbrenging worden bereikt op basis van de vaste windingsverhouding tussen de primaire en secundaire wikkelingen.

In tegenstelling tot olie-ondergedompelde transformatoren is deze unit volledig afhankelijk van lucht als medium voor isolatie en warmteafvoer tussen de kern en de wikkelingen, zonder isolatieolie. Warmte wordt afgevoerd door natuurlijke convectie of geforceerd luchtkoeling, waardoor veilige en stabiele spanningstransformatie binnen gesloten binnenomgevingen mogelijk is.

Belangrijkste technische specificaties

1. Elektrische specificaties

2. Omgevingsspecificaties

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Toepassingsgevallen uit de echte wereld

Geval 1: Binnenstroomdistributieproject voor een stedelijk metrostation

Een middelgroot ondergronds metrostation in Oost-China heeft drie Usune 500kVA droge gietharstransformatoren aangeschaft tot verlichting, ventilatie en signaalcontrolesystemen van elektriciteitscentrales. Metro-omgevingen zijn afgesloten en vochtig strenge brandveiligheidseisen; in olie ondergedompelde transformatoren vormen in dergelijke omgevingen veiligheidsrisico's. Sinds binnenkomst drie jaar geleden heeft de apparatuur lage geluidsniveaus en stabiele gedeeltelijke ontladingsprestaties laten zien zonder dat er regelmatig onderhoud nodig is, en voldoet volledig aan de veiligheidsnormen voor ondergrondse spoorvervoersactiviteiten.

Geval 2: Upgrade van het energiesysteem van het tertiaire ziekenhuis

Een tertiair ziekenhuis heeft verouderde, in olie ondergedompelde transformatoren vervangen door twee Usune 500 kVA droge transformatoren voor de voeding medische precisieapparatuur zoals CT- en MRI-scanners. Deze producten elimineren brand- en vervuilingsrisico's en werken geruisloos en zorgen voor een stabiele stroomvoorziening voor medische apparatuur; bovendien hun onderhoudsvrije karakter vermindert de werklast van het apparatuurbeheer van het ziekenhuis aanzienlijk.

Veelgestelde vragen

Vraag 1: Kan de Usune 500kVA droge gietharstransformator worden gebruikt in omgevingen met een hoge luchtvochtigheid of in ondergrondse omgevingen?

A1: Ja. De apparatuur maakt gebruik van vacuümgieten van epoxyhars om effectief een volledig afgedichte wikkelstructuur te creëren bestand tegen vocht, stof en corrosie. Het werkt stabiel in omgevingen met een relatieve vochtigheid tot 95% (niet-condenserend) en is breed geschikt voor ondergrondse apparatuurruimtes, ondergrondse distributieruimtes en vochtige ruimtes fabrieksfaciliteiten. Voor omgevingen met langdurige condensatie zijn op maat gemaakte behuizingen met IP-classificatie verkrijgbaar waterbestendigheid verbeteren.

Vraag 2: Welk routineonderhoud heeft deze droge transformator nodig?

A2: De apparatuur is in wezen onderhoudsvrij en vereist geen vervanging, filtratie of testen van de isolatie olie. Routineonderhoud omvat alleen het verwijderen van stof van de wikkelingen met perslucht en het controleren van de aansluiting strakheid om de zes maanden; er is geen gespecialiseerde testapparatuur nodig, wat resulteert in een aanzienlijke lange termijn operationele kostenbesparingen.

Vraag 3: Wat zijn de belangrijkste veiligheidsvoordelen van deze droge transformator in vergelijking met in olie ondergedompelde transformatoren voor binnengebruik instellingen?

A3: Het voornaamste voordeel is de afwezigheid van brand- of explosierisico's. Traditionele in olie ondergedompelde transformatoren bevatten brandbare isolatieolie, waardoor ze gevoelig zijn voor brand of explosie in geval van kortsluiting of oververhitting, en hebben aanvullende voorzieningen nodig, zoals olieputten en firewalls. Usune droog-type transformatoren van gegoten hars gebruiken vlamvertragende vaste hars en bevat geen brandbare media; ze verspreiden het vuur niet in geval van een storing en kan direct worden geïnstalleerd op dichtbevolkte binnenlocaties, zoals ziekenhuizen, scholen en winkels winkelcentra – zonder de noodzaak van extra brandveiligheidsinfrastructuur.
