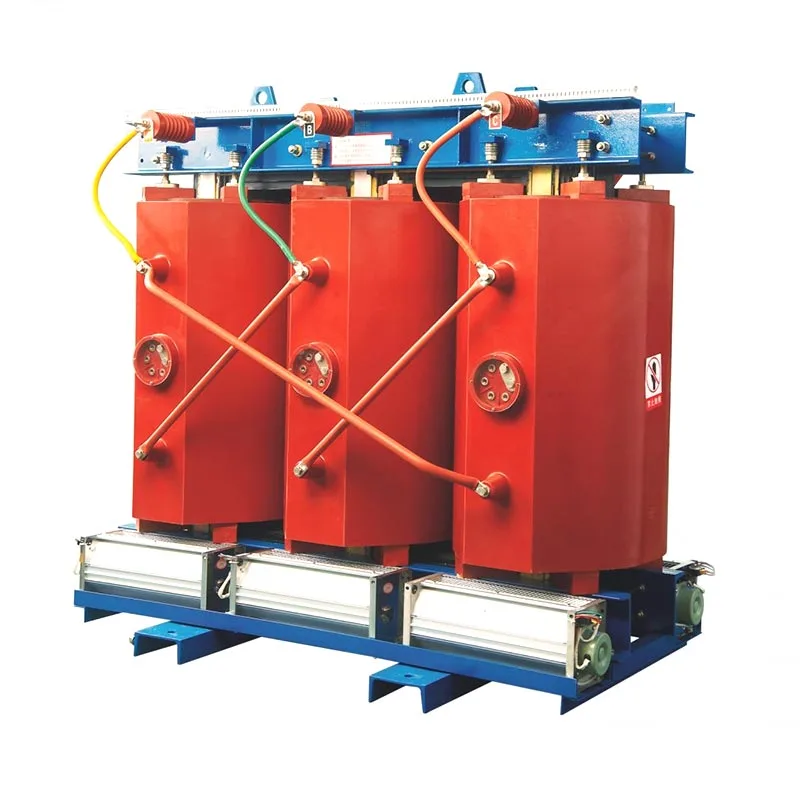

EenDroge transformator van 11 kV 1000 kVAis een middenspanningsdistributietransformator die is ontworpen om elektrische energie over te brengen van een 11 kV-voeding naar een lagere gebruiksspanning, terwijl de elektrische isolatie, spanningsstabiliteit en veilige stroomverdeling behouden blijven. In deze gids worden de constructie, het werkingsprincipe, de specificaties, toepassingen, installatieoverwegingen, beschermingseisen, onderhoudspraktijken en aankooppunten voor industriële en commerciële energiesystemen uitgelegd.
Een transformator van 1000 kVA levert een nominaal schijnbaar vermogen van 1000 kilovolt-ampère, terwijl 11 kV de primaire spanningsklasse aangeeft. In tegenstelling tot een in olie ondergedompelde transformator gebruikt een droge transformator lucht als koelmedium en is hij niet afhankelijk van minerale isolatieolie. Gietharsontwerpen kunnen een compacte oplossing bieden voor binnenstations, commerciële gebouwen, industriële installaties, datagerelateerde faciliteiten, installaties voor hernieuwbare energie en andere locaties waar brandgedrag, onderhoud, ruimte en milieuoverwegingen belangrijk zijn.
De daadwerkelijke specificatie mag nooit alleen op basis van de classificatie op het typeplaatje worden geselecteerd. Secundaire spanning, vectorgroep, impedantie, isolatieniveau, wikkelmateriaal, temperatuurstijging, koelmethode, bescherming van de behuizing, hoogte, omgevingstemperatuur, harmonische belasting, kortsluitomstandigheden en toepasselijke normen hebben allemaal invloed op het uiteindelijke ontwerp.
EenDroge transformator van 11 kV 1000 kVAis een driefasige elektrische transformator die gewoonlijk wordt gebruikt om middenspanningselektriciteit terug te brengen naar een lagere spanning die geschikt is voor stroomafwaartse distributie en elektrische apparatuur. De transformator heeft een nominaal schijnbaar vermogen van 1000 kVA en een primaire spanning van 11 kV.
De termijndroge soortbetekent dat de transformator geen vloeibare isolatieolie gebruikt als primair isolatie- en koelmedium. Afhankelijk van het ontwerp kunnen de wikkelingen open gewikkeld zijn, onder vacuümdruk geïmpregneerd of ingekapseld in hars. Gietharsconstructies komen vooral veel voor waar mechanische bescherming, omgevingsweerstand en een verminderde afhankelijkheid van vloeibare isolatie vereist zijn.
IEC 60076-11 heeft specifiek betrekking op droge energietransformatoren met apparatuur met de hoogste spanningen tot 72,5 kV en ten minste één wikkeling die boven 1,1 kV werkt, waardoor deze direct relevant is voor veel droge transformatorontwerpen van 11 kV.
11 kV geeft de nominale spanning aan de primaire zijde aan. Het exacte isolatieniveau en de nominale spanning van de apparatuur moeten worden bevestigd op basis van de projectspecificatie en de toepasselijke norm, en mogen niet alleen uit de nominale spanning worden afgeleid.
1000 kVA is het nominale schijnbaar vermogen van de transformator. Het beschrijft het elektrische laadvermogen onder gespecificeerde bedrijfsomstandigheden in plaats van een direct vermogen van 1000 kW weer te geven.
Voor een driefasig systeem kan de geschatte lijnstroom bij volledige belasting worden berekend met behulp van:
Bij 11 kV en 1000 kVA is de primaire stroom bij volledige belasting bijvoorbeeld ongeveer52,5A. De secundaire stroom is afhankelijk van de geselecteerde laagspanningswaarde. Bij 400 V is de theoretische driefasige stroom bij volledige belasting bijvoorbeeld ongeveer1.443A. Deze berekeningen zijn nuttig voor voorbereidende engineering, terwijl de uiteindelijke selectie van kabels, onderbrekers, stroomrails en beschermingen het volledige projectontwerp moet volgen.
De prestaties van een droge transformator zijn afhankelijk van het gecoördineerde ontwerp van verschillende belangrijke componenten. Een typische 11kV 1000kVA-eenheid omvat het volgende:
| Onderdeel | Primaire functie | Belangrijke overweging |
|---|---|---|
| Magnetische kern | Biedt het magnetische pad voor energieoverdracht | Kernmateriaal, voegontwerp en verliezen |
| HV-wikkeling | Ontvangt de 11kV-voeding | Isolatie, geleidermateriaal, impulsbestendigheid |
| LV-wikkeling | Biedt de vereiste laagspanningsuitgang | Spanning, stroomcapaciteit, temperatuurstijging |
| Isolatiesysteem | Scheidt spanningvoerende componenten elektrisch | Thermische, diëlektrische, milieuprestaties |
| Inkapseling van hars | Beschermt wikkelingen in gietharsuitvoeringen | Gietkwaliteit, controle op holle ruimten, thermische prestaties |
| Koelsysteem | Verwijdert de warmte die ontstaat tijdens het gebruik | AN- of ANAF-bediening en ventilatie |
Bij gietharsontwerpen kunnen in hars ingekapselde wikkelingen zorgen voor een stevige isolatiestructuur rond de spoelen. De uiteindelijke constructie moet echter worden beoordeeld op basis van de vereiste elektrische, thermische, omgevings- en mechanische omstandigheden in plaats van alleen op basis van de harsconstructie.
De transformator werkt via elektromagnetische inductie. Wanneer een wisselspanning van 11 kV op de primaire wikkeling wordt toegepast, produceert deze een wisselende magnetische flux in de kern. Deze magnetische flux is verbonden met de secundaire wikkeling en induceert een spanning in overeenstemming met de windingsverhouding.
Bij natuurlijke luchtkoeling verplaatst warmte zich van de actieve delen naar de omringende lucht door middel van convectie en straling. Voor toepassingen met hogere thermische eisen kunnen geforceerde luchtventilatoren worden toegevoegd. De gekozen koelopstelling moet overeenkomen met het gespecificeerde vermogen en de gebruiksomgeving van de transformator.
Een koper moet een volledig technisch gegevensblad aanvragen in plaats van uitsluitend volgens “11kV 1000kVA” te kopen. Een typische projectspecificatie moet betrekking hebben op:
| Parameter | Waarom het ertoe doet |
|---|---|
| Nominale capaciteit | Bepaalt het schijnbaar vermogen: 1000 kVA. |
| Primaire spanning | Moet overeenkomen met het daadwerkelijke middenspanningsnetwerk. |
| Secundaire spanning | Bepaalt de compatibiliteit met stroomafwaartse apparatuur. |
| Frequentie | Veel voorkomende projectwaarden zijn 50 Hz of 60 Hz. |
| Vectorgroep | Definieert faseverplaatsing en wikkelingsverbinding. |
| Impedantie | Beïnvloedt de spanningsregeling en het foutstroomgedrag. |
| Verliezen | Heeft invloed op de bedrijfstemperatuur en het energieverbruik tijdens de levenscyclus. |
| Temperatuurstijging | Definieert thermische bedrijfsomstandigheden en isolatievereisten. |
| Isolatie niveau | Belangrijk voor diëlektrische weerstand en systeemcoördinatie. |
| Behuizing/IP-classificatie | Beschermt de transformator tegen omgevingsrisico's en accidentele contactrisico's. |
Uit gepubliceerde specificaties van de fabrikant blijkt dat 1000 kVA droge transformatoren uit de 11 kV-klasse substantieel verschillende verlieswaarden, wikkelingsmaterialen, afmetingen, vectorgroepen, impedantiewaarden en koelingsvoorzieningen kunnen hebben. Daarom moeten deze parameters worden bevestigd voor het exacte model in plaats van aan te nemen dat alle 1000 kVA-transformatoren technisch gelijkwaardig zijn.
Droge transformatortechnologie is vooral nuttig wanneer de installatieomgeving de nadruk legt op werking binnenshuis, brandoverwegingen, verminderde eisen aan vloeistofisolatie of vereenvoudigd onderhoud.
IEC 60076-11 behandelt ook klimaatklassen, hoogtegerelateerde thermische en diëlektrische overwegingen, behuizingsbeheer, brandgedrag en seismische classificatie, en illustreert waarom omgevingsomstandigheden in aanmerking moeten worden genomen bij de specificatie van transformatoren.
Een droge transformator van 11 kV 1000 kVA kan overal worden gebruikt waar een 11 kV-distributiesysteem een step-down transformator met gemiddelde capaciteit nodig heeft en de installatievereisten compatibel zijn met droge technologie.
Het kiezen van een transformator moet beginnen met het elektrische systeem en niet met de productcatalogus. De volgende checklist kan lacunes in de specificaties helpen voorkomen:
Zelfs een goed ontworpen transformator kan slecht presteren als de installatieomgeving niet voldoende ruimte, ventilatie, bescherming of elektrische coördinatie biedt.
Installatievoorwaarden zijn niet louter mechanische details. IEC 60076-11 erkent specifiek de invloed van hoogte en omgevingsomstandigheden op de thermische en diëlektrische prestaties van transformatoren, dus deze parameters moeten tijdens de specificatiefase worden aangegeven.
Droge transformatoren vermijden over het algemeen oliegerelateerde onderhoudstaken, maar vereisen nog steeds periodieke inspectie. De onderhoudsfrequentie moet worden vastgesteld in overeenstemming met de instructies van de fabrikant, de bedrijfsomstandigheden, de plaatselijke regelgeving en de kriticiteit van de installatie.
| Inspectiegebied | Wat te controleren |
|---|---|
| Wikkelingen | Zichtbare vervuiling, schade, abnormale ontladingssporen of bederf. |
| Verbindingen | Terminalconditie, dichtheid, tekenen van oververhitting en kabelconditie. |
| Koeling | Luchtdoorgangen, ventilatie, eventuele ventilatoren en abnormale temperaturen. |
| Temperatuurbewaking | Sensormetingen, alarmen, bediening van de controller en historische trends. |
| Omgeving | Stof, vocht, corrosieve atmosfeer en ventilatie van de ruimte. |
Eén van de meest praktische onderhoudsmaatregelen is het schoonhouden van koeloppervlakken en ventilatiekanalen. Overmatig stof kan de warmteoverdracht verminderen en kan na verloop van tijd ongewenste isolatieomstandigheden creëren.
Droge transformatoren en in olie ondergedompelde transformatoren kunnen beide middenspanningsdistributietaken uitvoeren, maar hun constructie- en installatiekenmerken zijn verschillend.
| Factor | Droge soort | Olie ondergedompeld |
|---|---|---|
| Isolerend medium | Lucht- en/of vast isolatiesysteem | Isolerende vloeistof |
| Oliebeheer | Niet vereist | Vereist volgens ontwerp en bedrijfsomstandigheden |
| Installatie binnenshuis | Gemeenschappelijke toepassing | Afhankelijk van lokale ontwerp- en veiligheidseisen |
| Overwegingen bij brand | Geen transformatoroliebrandbelasting | Vereist aandacht voor het vloeistoftype en de installatievereisten |
| Typisch onderhoud | Inspectie, reiniging, aansluitingen, koeling en monitoring | Inclusief vloeistofgerelateerde inspectie- en onderhoudsvereisten |
De juiste technologie hangt af van het project en niet van een universele regel. Belastingsprofiel, ruimte, omgevingsomstandigheden, brandvereisten, installatielocatie, initiële kosten, levenscyclusoverwegingen en lokale regelgeving moeten allemaal worden geëvalueerd.
Bij internationale aanbestedingen is technische communicatie net zo belangrijk als de prijsopgave. Voordat kopers een bestelling plaatsen, moeten ze duidelijke documentatie aanvragen over de exacte transformatorconfiguratie.
Uit gepubliceerde technische documentatie van gevestigde transformatorfabrikanten blijkt dat zelfs transformatoren met dezelfde nominale waarden van 11 kV en 1000 kVA kunnen verschillen wat betreft wikkelmateriaal, verlieswaarden, vectorgroep, impedantie, isolatiesysteem, afmetingen en koelingsconfiguratie.
Zhejiang Usune Elektrisch Co., Ltd.kan worden gepresenteerd als potentiële leverancier voor klanten die op zoek zijn naar op maat gemaakte transformatoroplossingen. Voor een projectspecifieke offerte moet de koper de parameters van het elektrische systeem, de installatieomgeving, de toepasselijke normen, de leveringsbestemming en eventuele vereiste accessoires of behuizingsspecificaties opgeven.
Het kan geschikt zijn voor veel industriële toepassingen wanneer de 11 kV-voeding, secundaire spanning, belastingsprofiel, installatieomstandigheden, beveiligingssysteem en vereiste capaciteit overeenkomen met het project. Vóór de selectie moet de werkelijke belastingsberekening worden voltooid.
Voor een driefasig 11 kV-systeem bedraagt de theoretische primaire stroom bij volledige belasting ongeveer 52,5 A. Bij het daadwerkelijke systeemontwerp moet ook rekening worden gehouden met de tolerantie van de transformator, de bedrijfsomstandigheden, de beveiligingsinstellingen en de netwerkkenmerken.
De secundaire spanning is projectspecifiek. Veel voorkomende laagspanningsconfiguraties zijn 400 V, 415 V en 433 V, maar afhankelijk van het elektrische systeem kunnen ook andere spanningen worden ontworpen.
Niet noodzakelijkerwijs. Veel droge transformatoren werken met natuurlijke luchtkoeling. Geforceerde luchtkoeling kan worden toegevoegd wanneer het ontwerp een grotere thermische capaciteit of specifieke bedrijfsomstandigheden vereist.
IEC 60076-11:2018 is de belangrijkste IEC-norm die specifiek betrekking heeft op droge vermogenstransformatoren binnen het gedefinieerde toepassingsgebied. Er kunnen ook aanvullende nationale, regionale, project-, installatie- of efficiëntievereisten van toepassing zijn.
kVA meet het schijnbaar vermogen, terwijl kW het actieve vermogen meet. De relatie is afhankelijk van de arbeidsfactor: kW = kVA × arbeidsfactor. Daarom mag een transformator van 1000 kVA niet automatisch worden omschreven als een stroombron van 1000 kW.
Veel fabrikanten kunnen parameters zoals secundaire spanning, vectorgroep, wikkelmateriaal, impedantie, aftakkingsbereik, behuizing, koelopstelling, accessoires en bewakingssysteem configureren volgens de projectvereisten. Elk maatwerk moet worden bevestigd aan de hand van de toepasselijke technische norm.
EenDroge transformator van 11 kV 1000 kVAis meer dan een combinatie van spannings- en capaciteitscijfers. De werkelijke prestaties zijn afhankelijk van de interactie tussen elektrisch ontwerp, isolatie, thermisch beheer, wikkelconstructie, kernverliezen, impedantie, omgevingsomstandigheden, bescherming, installatie en onderhoud.
Voor engineeringteams en inkoopmanagers is de meest betrouwbare aanpak om te beginnen met de volledige elektrische behoefte en vervolgens een gedetailleerd technisch voorstel aan te vragen. Door gegarandeerde verliezen, isolatieniveaus, vectorgroep, impedantie, temperatuurstijging, afmetingen, testen, accessoires en serviceondersteuning te vergelijken, kunt u ervoor zorgen dat de geselecteerde transformator overeenkomt met de daadwerkelijke toepassing.
Zhejiang Usune Elektrisch Co., Ltd. kan klanten ondersteunen bij het evalueren van de vereisten voor droge middenspanningstransformatoren en projectspecifieke configuraties. Als u een nieuw onderstation plant, een industrieel energiesysteem upgradet of op zoek bent naar een 11kV 1000kVA transformator voor een commercieel of infrastructuurproject,neem contact met ons opmet uw spanning, capaciteit, frequentie, installatievoorwaarden en technische vereisten om een geschikte transformatoroplossing te bespreken.
