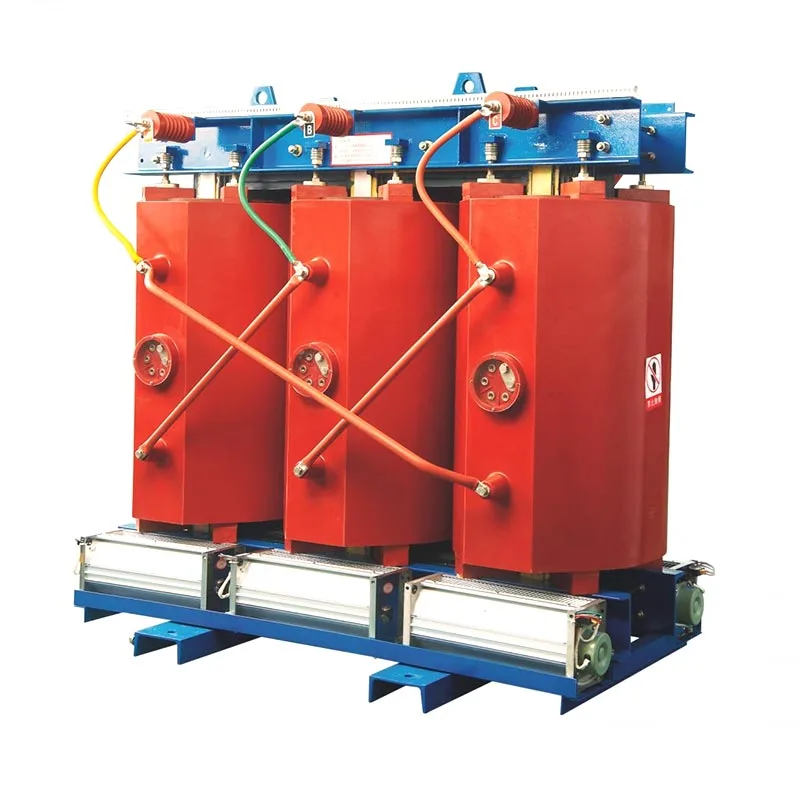

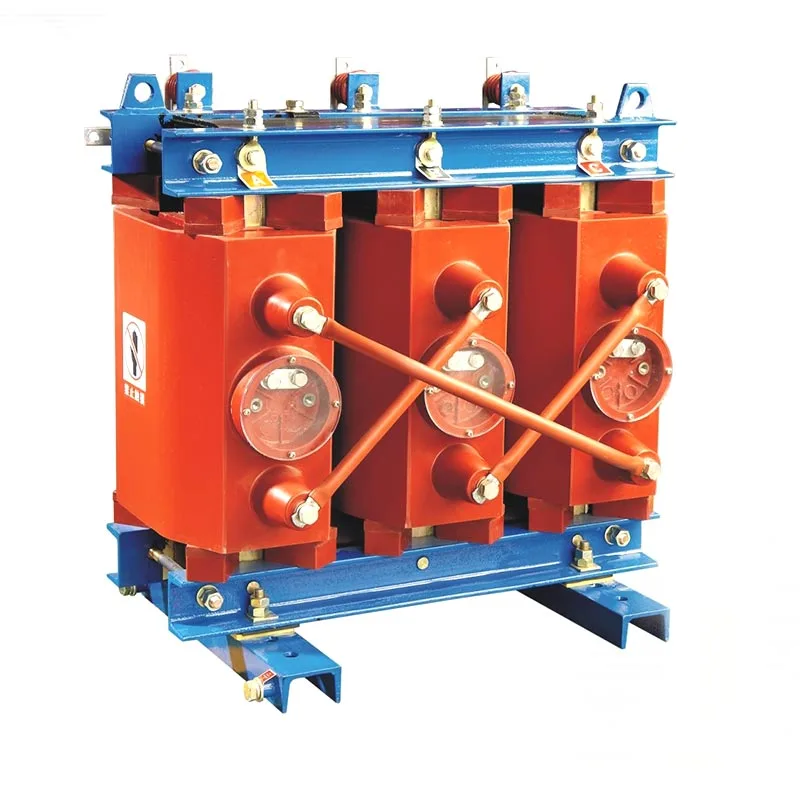

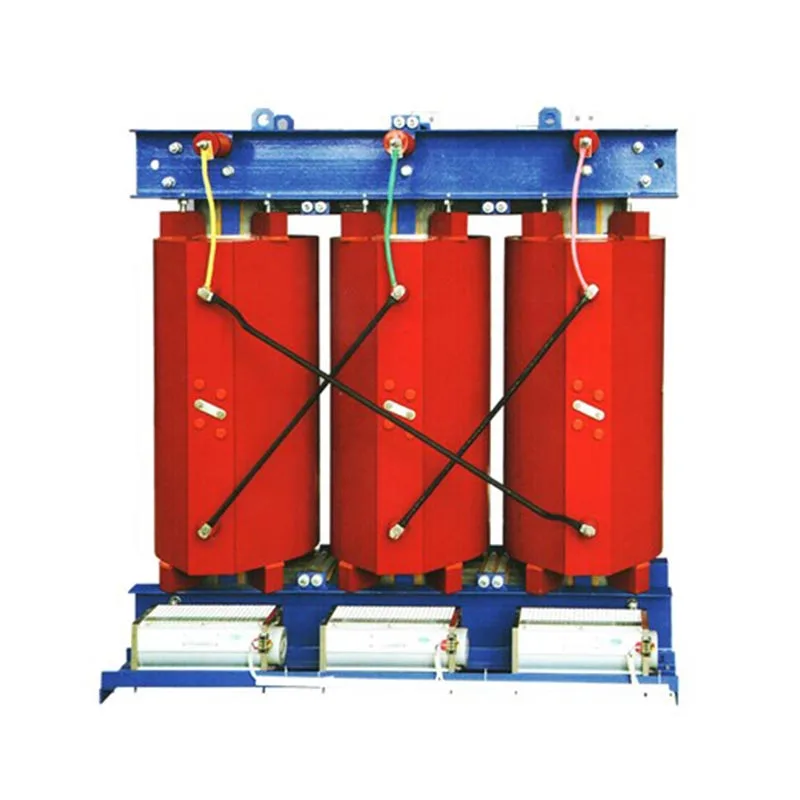

Droge transformator van het epoxyhars van 630 kVA

De Usune 630kVA droge transformator van epoxyhars is een olievrije distributietransformator ontworpen voor stroom binnenshuis leveringsscenario's die hoge veiligheidsnormen vereisen. Het beschikt over ingekapselde hoog- en laagspanningswikkelingen hittebestendige epoxyhars en is afhankelijk van lucht voor isolatie en warmteafvoer. Dit ontwerp elimineert fundamenteel de veiligheidsrisico's die gepaard gaan met in olie ondergedompelde transformatoren, zoals olielekken, branden en dergelijke explosies – en zorgt ervoor dat er tijdens het gebruik geen schadelijke gassen worden uitgestoten.

Deze apparatuur is geschikt voor complexe binnenomgevingen die worden gekenmerkt door hoge luchtvochtigheid, stof of grote hoogten veel gebruikt in ziekenhuizen, scholen, metrostations, commerciële complexen en industriële installaties. Het vermogen van 630 kVA is een gangbare specificatie voor kleine tot middelgrote energietoepassingen, waarbij de capaciteit van de stroomvoorziening en de installatie in evenwicht worden gebracht ruimtevereisten en energie-efficiëntie; het heeft de voorkeur voor zowel nieuwe installaties als retrofitting van stroomdistributiesystemen binnenshuis.

Belangrijkste productkenmerken

1. Brand- en explosiebestendigheid; Hoge veiligheid

Het maakt gebruik van klasse F hittebestendige epoxyharsisolatiematerialen en bevat geen isolatieolie. Zelfs onder extreme omstandigheden zoals overbelasting of kortsluiting zal het apparaat niet in brand vliegen, ontploffen of lekken. Het is hoge veiligheidsclassificatie voldoet volledig aan de strenge brandveiligheidsvoorschriften voor openbare gebouwen en ondergronds ruimtes.

2. Milieuvriendelijk; Geen vervuiling

Bij de werking is er geen olieverontreiniging of het vrijkomen van giftige/schadelijke gassen. Er zijn geen speciale olieputten of brandwerende barrières en kunnen direct binnenshuis worden geïnstalleerd, waardoor de civieltechnische kosten effectief worden verlaagd in lijn met trends in de sector richting een koolstofarme, milieuvriendelijke ontwikkeling.

3. Laag geluidsniveau en lage gedeeltelijke ontlading; Stabiele werking

Geoptimaliseerde kern- en foliewikkelstructuren verminderen het magnetische trillingsgeluid en de interne gedeeltelijke aanzienlijk ontladingsniveaus. Dit voorkomt veroudering van de isolatie veroorzaakt door elektrische erosie, waardoor een stabiele, continue werking wordt gegarandeerd al meer dan 20 jaar.

4. Laag energieverbruik en hoog rendement

De ijzeren kern is gemaakt van hoogwaardige, korrelgeoriënteerde siliciumstaalplaten, waardoor zowel de nullast effectief wordt verminderd en belastingverliezen. Voor commerciële en industriële projecten met een langdurig gebruik ligt dit aanzienlijk lager energieverbruik en verbetert het gebruik van elektrische energie.

5. Luchtgekoeld en onderhoudsvrij

De droge transformator van het epoxyharstype van 630 kVA maakt gebruik van luchtisolatie en een natuurlijke of geforceerde koelingsstructuur. Het elimineert de noodzaak van periodieke vervanging, testen of filtratie van isolatieolie; routinematig onderhoud vereist slechts een eenvoudige stofverwijdering en reiniging, waardoor de arbeids- en materiaalkosten drastisch worden verlaagd operaties.

6. Hoog aanpassingsvermogen en veelzijdige toepassing

Het werkt stabiel bij omgevingstemperaturen variërend van -20°C tot +40°C, op hoogten tot 1.000 meter, en in relatieve vochtigheid van ≤95% (niet-condenserend). Het is geschikt voor complexe operationele omgevingen zoals ondergronds tunnels, stoffige industriële installaties en medische afdelingen met een hoge luchtvochtigheid.

7. Compacte structuur en eenvoudige installatie

De unit is compact en licht van gewicht en neemt minimale ruimte in beslag in de stroomverdeelruimte. Het is modulair, gestandaardiseerde structuur vergemakkelijkt transport en heffen, terwijl het montageproces ter plaatse eenvoudig is, waarvoor geen complexe ondersteunende civieltechnische infrastructuur nodig is.

Werkingsprincipe

De Usune 630kVA droge transformator van epoxyhars werkt op basis van het principe van elektromagnetische inductie. Met een olievrije isolatie en warmteafvoerstructuur, duidelijk anders dan traditioneel ondergedompeld in olie transformatoren - de werking ervan verloopt als volgt:

1. Wisselstroom (AC) komt de primaire wikkeling binnen en genereert een continu veranderende magnetische wisselstroom binnen de gelamineerde ijzeren kern;

2. De wisselende magnetische flux dringt door de secundaire wikkeling en veroorzaakt een wisselende elektromotorische kracht (EMF) in de secundaire spoel door elektromagnetische inductie;

3. Op basis van de windingsverhouding tussen de primaire en secundaire wikkelingen wordt de wisselspanning verhoogd of verlaagd een stabiele krachtoverbrenging bereiken;

4. Door gebruik te maken van lucht als medium voor isolatie en warmteafvoer, dissiperen de wikkelingen en de kern de warmte via natuurlijke bronnen. convectie- of geforceerde luchtventilatoren, die veilig spanningsomzetting en krachtoverdracht uitvoeren.

Tabel met technische specificaties

1. Elektrische prestatieparameters

2. Omgevingsomstandigheden tijdens gebruik

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Real-World projecttoepassingscasus

Geval 1: Binnenstroomdistributieproject voor een stedelijk tertiair ziekenhuis van klasse A

Een tertiair ziekenhuis van klasse A in Zhejiang heeft twee Usune 630 kVA droge transformatoren van epoxyhars aangeschaft om stroom te leveren naar patiëntenafdelingen en medische precisieapparatuur. Door gebruik te maken van de olievrije, brandwerende en geluidsarme eigenschappen van het product Dankzij de lage gedeeltelijke ontlading elimineert de oplossing brandgevaar in medische instellingen en voorkomt lawaai voorkomen dat patiënten worden gestoord, terwijl een stabiele stroomvoorziening voor precisieapparatuur zoals CT- en MRI-scanners wordt gegarandeerd. De apparatuur heeft drie jaar lang probleemloos en continu gefunctioneerd zonder dat er enige stilstand voor onderhoud nodig was.

Casestudy 2: Hulpvoedingssysteem voor een stedelijk metrostation

Een metrolijn in een Chinese stad heeft vier droge Usune-transformatoren van 630 kVA ingezet in de stroomverdeelruimte van een metrostation. Het aanpakken van de uitdagingen van ondergrondse ruimtes, zoals hoge luchtvochtigheid, slechte ventilatie, strenge brandveiligheidseisen en beperkte installatieruimte: het product is perfect geschikt voor tunnels operationele normen. De voordelen zijn onder meer vocht- en stofbestendigheid, explosiebestendig en vlamvertragend capaciteiten en een compacte footprint, waardoor een veilige stroomvoorziening voor de hulpsystemen van de metro wordt gegarandeerd.

Veelgestelde vragen

Vraag 1: Wat zijn de belangrijkste voordelen van de Usune 630kVA epoxyhars droge transformator voor installatie binnenshuis vergeleken met olie-ondergedompelde transformatoren?

A1: Ten eerste is het volledig olievrij, waardoor het risico op brand, explosie en olielekkage wordt geëlimineerd; er zijn geen olieputten voor nodig of brandisolatievoorzieningen, waardoor het geschikt is voor verschillende besloten binnenomgevingen. Ten tweede produceert het nul schadelijke emissies tijdens het gebruik en vereist geen olieverversingen of bijbehorend onderhoud, waardoor de emissies aanzienlijk worden verminderd O&M-kosten op de lange termijn. Ten derde beschermen de geluidsarme en lage gedeeltelijke ontladingsprestaties gevoelige medische en geautomatiseerde precisieapparatuur tegen interferentie door spanningsschommelingen, waardoor het een veilige voorkeurskeuze is gebieden met veel verkeer, zoals scholen, ziekenhuizen en metro's.

Vraag 2: Kan deze transformator betrouwbaar werken in stoffige fabrieksomgevingen met een hoge luchtvochtigheid?

A2: Ja. Usune maakt gebruik van een geoptimaliseerd integraal epoxyharsinkapselingsproces dat de wikkelingen volledig omhult, effectief het binnendringen van vocht en stof blokkeren. Het product werkt stabiel in stoffige binnenomgevingen vochtigheidsniveaus tot 95% (niet-condenserend). Voor omgevingen met extreme stofniveaus is er een op maat gemaakte beschermende behuizing kan worden toegevoegd om de veerkracht voor het milieu te vergroten zonder de warmteafvoer in gevaar te brengen.

Vraag 3: Is het standaard Usune 630kVA-model compatibel met internationale netwerknormen?

A3: Het standaardmodel ondersteunt werking met dubbele frequentie (50/60 Hz) en voldoet in de meeste gevallen aan de netspecificaties. landen wereldwijd. Het beschikt over een hoogspanningsingang van 10 kV/10,5 kV en een laagspanningsuitgang van 0,4 kV, maakt gebruik van een Dyn11 aansluitgroep, en heeft een standaard impedantiespanning van 6%. Voor eisen met betrekking tot specifieke spanning, impedantie- of capaciteitsparameters, onze fabriek biedt productie op maat, afgestemd op het specifieke elektriciteitsnet specificaties van uw project.

Merkprofiel en conclusieGeworteld in China en met meer dan een decennium aan diepgaande ervaring in de elektrische apparatuur industrie, Zhejiang Usune Electric Co., Ltd. is een vertrouwde leverancier van droge transformatoren van epoxyhars. Wij implementeren uitgebreide kwaliteitscontrole gedurende het hele proces, vanaf de inspectie van binnenkomend ruw siliciumstaal materialen tot gedeeltelijke ontladingstests van eindproducten – om ervoor te zorgen dat alle producten uit de 630 kVA-serie voldoen internationale normen voor de energiesector. Maak gebruik van directe fabrieksverkoop, op maat gemaakte ontwerpen en one-stop after-sales technische ondersteuning, wij bieden veilige, energiezuinige en duurzame onderstationoplossingen voor binnen commerciële, medische, transport- en industriële projecten wereldwijd.
