Met de voortdurende ontwikkeling van stedelijke energienetwerken, industriële faciliteiten, duurzame energieprojecten en infrastructuursystemen vereist middenspanningsdistributieapparatuur hogere niveaus van veiligheid, betrouwbaarheid, compactheid en intelligente besturing. Ring Main Unit (RMU)-schakelapparatuur is een belangrijke oplossing geworden voor secundaire distributienetwerken omdat het stroomschakel-, beveiligings- en distributiefuncties combineert binnen een compacte structuur.

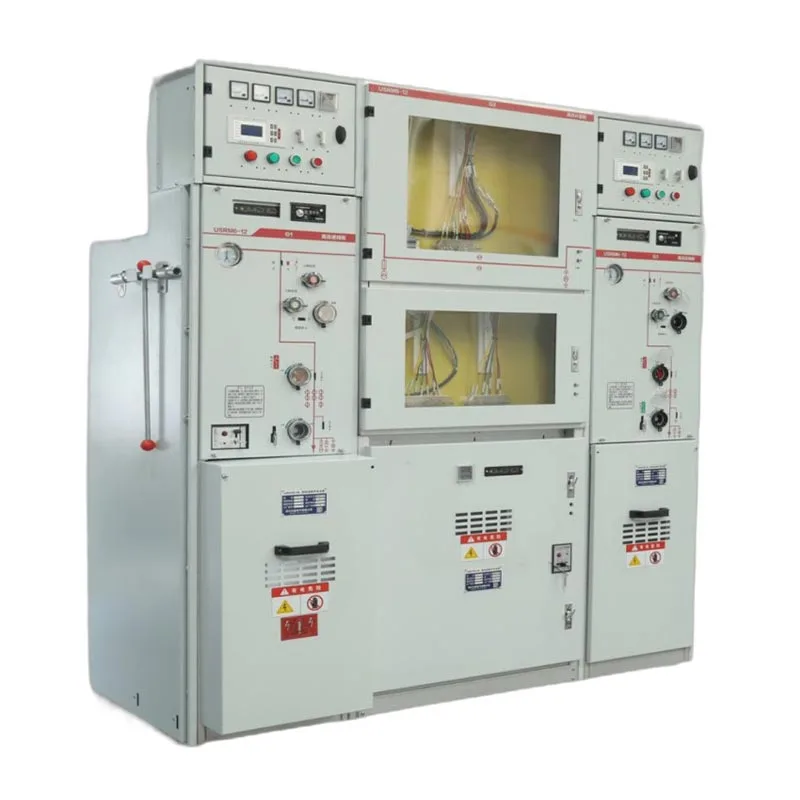

De22kV SF6 GIS RMU RinghoofdeenheidschakelapparaatvanGebruikeris ontworpen voor toepassingen voor middenspanningsstroomdistributie die betrouwbare isolatieprestaties, veilige werking en efficiënt ruimtegebruik vereisen. Door gebruik te maken van SF6-gasisolatietechnologie en een afgedichte structuur helpt de schakelapparatuur de operationele stabiliteit te verbeteren in omgevingen waar veiligheid en continuïteit van de stroomvoorziening van cruciaal belang zijn.
Voor nutsbedrijven, industriële energiegebruikers, technische aannemers en elektriciteitsdistributeurs vereist het selecteren van een geschikte RMU een zorgvuldige evaluatie van de nominale spanning, isolatieprestaties, kortsluitvermogen, beveiligingsconfiguratie, aanpassingsvermogen aan de omgeving, onderhoudsvereisten en naleving van elektrische normen.
Een Ring Main Unit is een type middenspanningsschakelaar dat voornamelijk wordt gebruikt in secundaire distributienetwerken. Het integreert belastingschakeling, kabelaansluiting, bescherming en aardingsfuncties in een compacte behuizing, waardoor de betrouwbaarheid en flexibiliteit van stroomdistributiesystemen wordt verbeterd.
De22kV SF6 GIS RMU Ringhoofdeenheidschakelapparaatgebruikt SF6-gas als isolatiemedium om elektrische componenten te scheiden van externe omgevingsinvloeden. Het afgesloten gascompartiment zorgt voor stabiele isolatieprestaties en vermindert de impact van vocht, stof en vervuiling.
RMU-schakelapparatuur wordt veel gebruikt in toepassingen waar continue stroomvoorziening belangrijk is, waaronder industrieparken, commerciële gebouwen, onderstations, faciliteiten voor hernieuwbare energie, transportinfrastructuur en stedelijke distributienetwerken.
Het compacte ontwerp maakt installatie mogelijk op locaties waar traditionele schakelsystemen mogelijk meer ruimte nodig hebben.
| Parameter | Specificatie | Overweging van de koper |
|---|---|---|
| Producttype | 22kV SF6 GIS RMU Ringhoofdeenheidschakelapparaat | Ontworpen voor middenspanningsdistributiesystemen |
| Merk | Gebruiker | Fabrikant van elektrische apparatuur voor midden- en laagspanning |
| Nominale spanning | 22 kV | Geschikt voor toepassingen voor middenspanningsstroomdistributie |
| Isolatiemethode | SF6-gasisolatie | Biedt stabiele isolatieprestaties in gesloten omstandigheden |
| Type schakelapparaat | Gasgeïsoleerde schakelapparatuur (GIS) RMU | Compacte structuur met geïntegreerde schakelfuncties |
| Configuratie | Ringhoofdeenheid modulair ontwerp | Ondersteunt verschillende feeder- en beschermingsvereisten |
| Toepassingsfrequentie | 50Hz / 60Hz stroomdistributiesystemen | Geschikt voor verschillende regionale elektrische netwerken |
| Beveiligingsfuncties | Belastingschakeling, kabelbescherming, aarding | Ondersteunt een veilige werking van het distributienetwerk |
| Installatie | Binnen- en buitenoplossingen op maat | Geselecteerd op basis van de projectomgeving |
| Normen | Ontworpen volgens IEC en gerelateerde elektrische normen | Ondersteunt internationale projectvereisten |
Specifieke parameters zoals nominale stroom, kortsluitstroom, beschermingsklasse, kastconfiguratie, relaisbeveiligingssysteem, communicatiefunctie en mechanische werkingsvereisten moeten worden bevestigd volgens de feitelijke projectspecificaties.
SF6-gas heeft uitstekende isolatie-eigenschappen, waardoor het veel wordt gebruikt in middenspanningsschakelapparatuur. In een afgesloten GIS-structuur blijft de isolatieomgeving beschermd tegen externe omstandigheden zoals stof, vocht en vervuiling.
Dit draagt bij aan het behoud van betrouwbare elektrische prestaties en vermindert de invloed van omgevingsveranderingen op de werking van schakelapparatuur.
Vergeleken met conventionele luchtgeïsoleerde schakelapparatuur kunnen gasgeïsoleerde ontwerpen een compactere structuur bereiken door hoogspanningscomponenten in een afgesloten gascompartiment te plaatsen.
Dit voordeel is waardevol voor stedelijke substations, commerciële gebouwen, industriële faciliteiten en projecten waar de installatieruimte beperkt is.
De afgedichte behuizing scheidt operators van onder spanning staande componenten, waardoor de blootstellingsrisico's tijdens normaal gebruik worden verminderd.
Gecombineerd met aardingssystemen, mechanische vergrendelingsfuncties en beveiligingsapparatuur biedt RMU-schakelapparatuur extra veiligheidsondersteuning voor middenspanningsdistributiesystemen.
Het gascompartiment bevat de belangrijkste elektrische componenten en biedt isolatiebescherming. Een afgedichte structuur zorgt ervoor dat de interne omstandigheden gedurende de hele levensduur van de apparatuur consistent blijven.
De kwaliteit van de gasafdichting en de controle op lekkage zijn belangrijke factoren die de betrouwbaarheid op de lange termijn beïnvloeden.
De lastscheidingsschakelaar is verantwoordelijk voor het regelen van normale stroomschakeloperaties in het distributienetwerk.
Hiermee kunnen operators delen van het netwerk isoleren voor onderhoud of systeemaanpassing, terwijl de operationele flexibiliteit wordt verbeterd.
De aardingsschakelaar biedt aardingsfunctionaliteit tijdens onderhoudsprocedures, waardoor veiligere werkomstandigheden voor elektrisch personeel worden gegarandeerd.
Een goede mechanische vergrendeling tussen schakelcomponenten helpt onjuiste bedieningsvolgorde te voorkomen.
Afhankelijk van de systeemconfiguratie kan RMU-schakelapparatuur beveiligingscomponenten zoals stroomonderbrekers, zekeringen, relais en bewakingssystemen integreren.
De beveiligingsconfiguratie moet worden geselecteerd op basis van de transformatorcapaciteit, belastingskarakteristieken, vereisten voor foutbeveiliging en het ontwerp van het distributienetwerk.
Fabrieken, productiefaciliteiten en industrieparken hebben een stabiele elektriciteitsvoorziening nodig om continue productieactiviteiten in stand te kunnen houden.
De22kV SF6 GIS RMU Ringhoofdeenheidschakelapparaatkan helpen bij het distribueren van middenspanningsvermogen en biedt tegelijkertijd schakel- en beveiligingsfuncties voor industriële elektrische netwerken.
Grote commerciële gebouwen, winkelcentra, kantorencomplexen en openbare infrastructuurprojecten vereisen betrouwbare stroomdistributiesystemen.
Compacte RMU-oplossingen kunnen de installatieruimte verkleinen en tegelijkertijd een veilig middenspanningsenergiebeheer ondersteunen.
Zonneparken, windenergiecentrales en gedistribueerde energiesystemen hebben middenspanningsschakelapparatuur nodig om de opgewekte elektriciteit met distributienetwerken te verbinden.
RMU-schakelapparatuur kan de vereisten voor het verzamelen, schakelen en beschermen van energie in toepassingen op het gebied van hernieuwbare energie ondersteunen.
Groeiende steden hebben distributieapparatuur nodig die efficiënt kan werken binnen beperkte installatiegebieden.
De compacte structuur van GIS RMU maakt het geschikt voor stedelijke onderstations en ondergrondse stroomdistributiesystemen.
De geselecteerde RMU moet overeenkomen met de elektrische kenmerken van het distributiesysteem. Nominale spanning, stroomcapaciteit en kortsluitvastheid hebben een directe invloed op de veiligheid van de apparatuur en de serviceprestaties.
Kopers moeten volledige informatie over het elektrische systeem verstrekken voordat ze de juiste configuratie selecteren.
Verschillende toepassingen vereisen verschillende beschermingsstrategieën. Industriële systemen vereisen mogelijk verbeterde foutbeveiliging, terwijl projecten voor hernieuwbare energie mogelijk extra monitoring- en controlefuncties vereisen.
De RMU-configuratie moet worden bepaald op basis van het daadwerkelijke netwerkontwerp.
Installatieomgevingen kunnen de selectie van apparatuur beïnvloeden. Tijdens de ontwerpfase moet rekening worden gehouden met factoren zoals temperatuur, vochtigheid, hoogte, vervuilingsniveau en installatielocatie.
Een geschikt behuizings- en beschermingsontwerp kan de betrouwbaarheid van apparatuur onder uitdagende omstandigheden verbeteren.
Hoewel SF6 GIS RMU-systemen zijn ontworpen voor een betrouwbare werking, blijft regelmatige inspectie belangrijk. Elektrische aansluitingen, mechanische werking, beveiligingsapparatuur en de staat van het gassysteem moeten worden gecontroleerd volgens de onderhoudsvereisten.
De afdichtingsprestaties van het SF6-compartiment hebben een directe invloed op de betrouwbaarheid van de isolatie. Controle- en inspectieprocedures voor gaslekken helpen bij het handhaven van stabiele bedrijfsomstandigheden.
Operators moeten de schakelprocedures, veiligheidseisen en beveiligingsfuncties begrijpen voordat zij middenspanningsapparatuur bedienen.
Een goede training helpt operationele fouten te verminderen en de systeemveiligheid te verbeteren.
Middenspanningsschakelaars vereisen strenge elektrische tests vóór levering. Tests kunnen onder meer isolatieverificatie, spanningsbestendigheidstests, inspectie van schakelprestaties en controles van de beveiligingsfunctie omvatten.
Schakelmechanismen moeten een betrouwbare werking behouden tijdens herhaalde openings- en sluitcycli.
Mechanische nauwkeurigheid, componentkwaliteit en assemblageprecisie hebben een directe invloed op de prestaties van de apparatuur op de lange termijn.
Betrouwbare RMU-productie vereist controle over de laskwaliteit, de fabricage van de behuizing, de elektrische montage, de gasafdichting en de eindinspectieprocedures.
Een gecontroleerd productieproces zorgt voor een consistente productkwaliteit voor verschillende projecttoepassingen.
Gebruikeris gespecialiseerd in elektrische distributieapparatuur en levert midden- en laagspanningsschakelapparatuur voor industriële, commerciële en infrastructuurtoepassingen.
Het bedrijf richt zich op producten zoals gasgeïsoleerde schakelapparatuur, ringhoofdeenheden, vacuümstroomonderbrekerpanelen, laagspanningsverdeelkasten en op maat gemaakte stroomdistributieapparatuur.
Met ervaring in de productie van elektrische apparatuur biedt Usune oplossingen op basis van internationale elektrische normen en projectvereisten van klanten, ter ondersteuning van toepassingen die veiligheid, betrouwbaarheid en efficiënt energiebeheer vereisen.
De22kV SF6 GIS RMU Ringhoofdeenheidschakelapparaatis een belangrijk onderdeel in moderne middenspanningsdistributiesystemen. De compacte structuur, de SF6-gasisolatietechnologie, de geïntegreerde schakelfuncties en het betrouwbare beschermingsontwerp maken hem geschikt voor industriële, commerciële, duurzame energie- en stedelijke energiedistributietoepassingen.
De22kV SF6 GIS RMU RinghoofdeenheidschakelapparaatvanGebruikerbiedt een praktische oplossing voor klanten die op zoek zijn naar veilige en efficiënte middenspanningsapparatuur voor stroomdistributie.
Voor nutsbedrijven, aannemers en elektriciteitsdistributeurs vereist het selecteren van de juiste RMU een uitgebreide evaluatie van het spanningsniveau, de belastingsvereisten, de beveiligingsconfiguratie, de omgevingsomstandigheden, de onderhoudsstrategie en de productiemogelijkheden van de leverancier. Een goed geselecteerd schakelsysteem kan de betrouwbaarheid van de energievoorziening verbeteren, de operationele veiligheid vergroten en de ontwikkeling van de energie-infrastructuur op de lange termijn ondersteunen.
