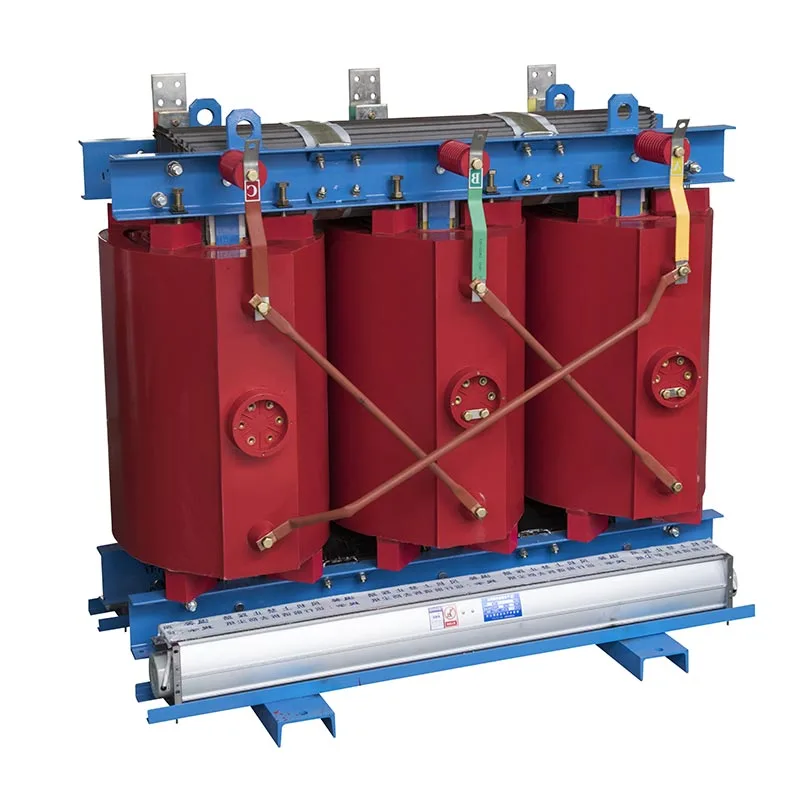

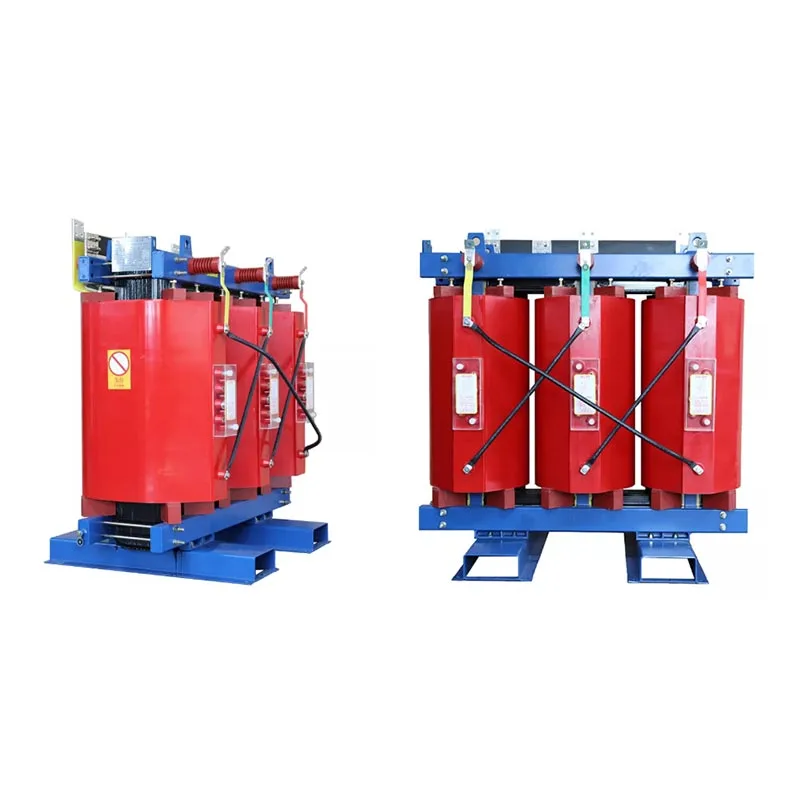

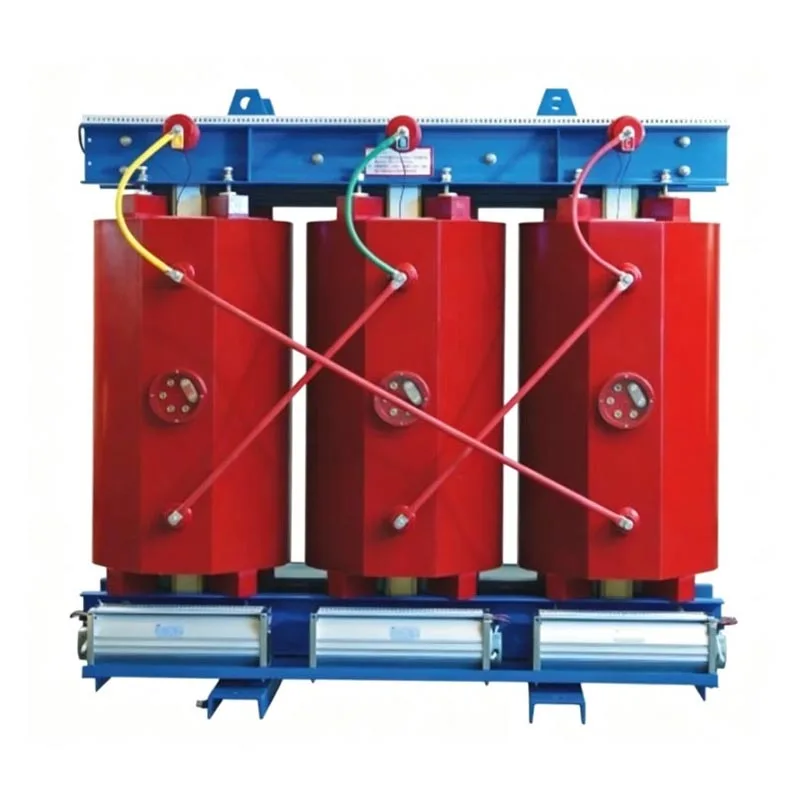

De Usune 750kVA driefasige droge transformator is een olievrije stroomverdeeleenheid die brandbare isolatieolie, die in plaats daarvan afhankelijk is van lucht voor isolatie en warmteafvoer. Dit lost fundamenteel op veiligheidsrisico's die verband houden met in olie ondergedompelde transformatoren, zoals olielekken, branden en vervuiling. Gebruik maken van gestandaardiseerde productielijnen en strenge kwaliteitscontrole van binnenkomend materiaal, hebben we de kern en wikkeling geoptimaliseerd constructies die een evenwicht bieden tussen veiligheid, energie-efficiëntie en installatiegemak. De apparatuur zorgt voor stabiliteit op de lange termijn werkt bij volledige belasting en vertoont een uitzonderlijk aanpassingsvermogen aan de omgeving. Als een vooraanstaande energieleverancier distributieapparatuur biedt Usune uiterst stabiele droge transformatoroplossingen aan klanten in zowel de binnenlandse als de particuliere sector en internationale markten.
De driefasige droge transformator van 750 kVA maakt gebruik van hittebestendige isolatiematerialen en bevat geen isolerende olie; bijgevolg heeft het geen last van olielekken, branden of explosies tijdens overbelasting of kortsluitingsomstandigheden. Het elimineert de noodzaak voor aanvullende voorzieningen zoals olieputten of firewalls, waardoor de infrastructuur- en veiligheidsgerelateerde investeringskosten voor de distributieruimte aanzienlijk worden verlaagd.
De werking genereert geen afgewerkte olie en stoot geen schadelijke gassen uit. Het maakt directe installatie binnenshuis mogelijk zonder de behoefte aan apparatuur voor de terugwinning van afgewerkte olie, die volledig voldoet aan de strenge milieunormen die daarvoor vereist zijn ziekenhuizen, scholen en metro's.
De geoptimaliseerde gelamineerde kern van siliciumstaal en de compacte wikkelstructuur minimaliseren op effectieve wijze elektromagnetische straling trillingen, wat resulteert in een laag bedrijfsgeluid. De niveaus van gedeeltelijke ontlading worden strikt gecontroleerd binnen de huishoudelijke en internationale normen om veroudering van de isolatie te voorkomen en tientallen jaren van stabiele, continue werking te garanderen.
De unit is gebouwd met kernen van hoogwaardig, korrelgeoriënteerd siliciumstaal en vertoont aanzienlijk lagere onbelaste en belastingsverliezen vergeleken met standaardtransformatoren. Bij langdurig gebruik wordt het energieverbruik effectief verminderd en verlaagd elektriciteitsgerelateerde bedrijfskosten voor de onderneming.
Beschikt over een luchtgeïsoleerde, natuurlijk luchtgekoelde structuur waardoor er geen periodieke isolatieolie nodig is testen of vervangen. Routineonderhoud vereist alleen eenvoudige stofverwijdering en inspecties, wat resulteert in aanzienlijke besparingen op de kosten van arbeid en reserveonderdelen gedurende de levenscyclus van de apparatuur.
Werkt betrouwbaar bij omgevingstemperaturen van -20°C tot +40°C. Het is geschikt voor binnenomgevingen gekenmerkt door een hoge luchtvochtigheid, hoogten tot 1.000 meter en stoffige omstandigheden, waardoor het ideaal is voor gespecialiseerde toepassingen locaties zoals kelders, tunnels, steriele medische afdelingen en onderwijsgebouwen.
De driefasige droge transformator van 750 kVA is compact en lichtgewicht, waardoor de benodigde ruimte in de stroomvoorziening tot een minimum wordt beperkt distributie kamer. Standaard hijsogen en vooraf geconfigureerde terminals vergemakkelijken het transport en hijsen effectief verkorting van de installatietijd.
De Usune 750kVA driefasige droge transformator bereikt spanningstransformatie en krachtoverdracht op basis van het principe van elektromagnetische inductie. De belangrijkste bedieningslogica is als volgt:
1. Wisselstroom (AC) die door de primaire wikkeling stroomt, genereert een periodieke wisselende magnetische flux binnen de gelamineerde ijzeren kern;
2. De wisselende magnetische flux dringt door in de secundaire wikkeling en veroorzaakt een wisselende elektromotorische kracht (EMF) in de secundaire spoel door elektromagnetische inductie;
3. Op basis van de windingsverhouding tussen de primaire en secundaire wikkelingen wordt de wisselspanning verhoogd of verlaagd om de krachtoverdracht te vergemakkelijken. In tegenstelling tot in olie ondergedompelde transformatoren gebruikt dit apparaat lucht als primair medium wikkeling- en kernisolatie en warmteafvoer, waardoor er geen vloeibare isolatieolie nodig is. Warmte die tijdens bedrijf wordt gegenereerd, wordt afgevoerd via natuurlijke convectie of geforceerde luchtkoeling; het proces is veilig en zonder gevaar, waardoor een betrouwbare spanningstransformatie en krachtoverdracht wordt gegarandeerd.
| Item | Technische parameter |
| Nominale capaciteit | 750 kVA (modelreeks 30~2500 kVA aanpasbaar) |
| HV-nominale spanning | 10 kV / 10,5 kV |
| LV-nominale spanning | 0,4 kV |
| Nominale frequentie | Compatibel met 50/60 Hz dubbele frequentie |
| Vectorgroep | Dyn11 |
| Impedantie spanning | 4%~6%, standaardconfiguratie 6% |
| Item | Technische parameter |
| Omgevingstemperatuur | -20℃~+40℃ |
| Toepasselijke hoogte | ≤1000m |
| Relatieve vochtigheid | ≤95%, geen condensatie toegestaan |
| Standaard installatieplaats | Inpandige stroomverdeelruimte, kelder, ondergrondse ruimte |
Een algemeen ziekenhuis van klasse A in Oost-China verving verouderde, in olie ondergedompelde apparatuur door twee Usune 750kVA driefasige droge type transformatoren voor het voeden van kritieke apparatuur op de ICU, het beeldvormingscentrum en de operatiekamers.
- Projectuitdagingen: Traditionele met olie gevulde apparatuur bracht brandrisico's met zich mee, operationeel lawaai stoorde de patiënt zorgomgeving en routinematig onderhoud vereisten aanzienlijke mankracht.
- Toepassingsresultaten: De olievrije structuur voldeed aan de strenge brandveiligheidsnormen van het ziekenhuis; lage gedeeltelijke ontlading kenmerken zorgden voor de stabiele werking van medische precisieapparatuur; het onderhoudsvrije ontwerp verminderd jaarlijkse onderhoudskosten met 70%; en de apparatuur heeft drie jaar op rij storingsvrij gefunctioneerd.
Een voedselverwerkingsfabriek in Zhejiang heeft Usune 750kVA droge transformatoren gebruikt om productielijnmachines van stroom te voorzien.
- Projectvereisten: Een schone, olievrije productieomgeving; energiezuinige apparatuur; en geschiktheid voor stoffige werkplaatsomstandigheden.
- Toepassingsresultaten: Kernen met laag verlies verminderden effectief het energieverbruik van de fabriek; de luchtgeïsoleerde constructie elimineerde het risico van olieverontreiniging voor voedselingrediënten; en de stofbestendige kronkelende structuur verzekerd continue, stabiele werking in een stoffige omgeving.
A1: Het standaardmodel is ontworpen voor gebruik binnenshuis, geschikt voor omgevingen op hoogtes ≤1000m, temperaturen tussen -20°C en +40°C, en vochtigheid ≤95% (niet-condenserend). Voor gebruik buitenshuis, beschermende behuizingen en regendicht structuren kunnen worden aangepast aan complexe buitenomstandigheden.
A2: Vergeleken met in olie ondergedompelde transformatoren elimineert dit product de noodzaak van olieverversingen, olietesten en oliecontroles. putreiniging en classificeert het als onderhoudsvrije apparatuur. Ter controle worden echter driemaandelijkse inspecties aanbevolen voor stofophoping op wikkelingen, aansluitingsdichtheid en ventilatieluchtstroom; het voorkomen van door stof veroorzaakte luchtstroom verstopping helpt de warmteafvoer in stand te houden en verlengt de levensduur van de apparatuur.
A3: Usune-eenheden worden standaard geleverd met de Dyn11-vectorgroep, met een lage nulsequentie-impedantie en sterke mogelijkheden voor het onderdrukken van onbalans en harmonischen in driefasige belastingen, waardoor de uitgangsspanning van 0,4 kV wordt gestabiliseerd. Ze zijn zeer geschikt voor toepassingen met aanzienlijke eenfasige belastingen, zoals ziekenhuizen, commerciële gebouwen, en fabrieken – waardoor de impact van spanningsschommelingen op gevoelige apparatuur effectief wordt geminimaliseerd.
