Met de voortdurende modernisering van stedelijke elektriciteitsnetten, nieuwe energieopwekkingssystemen en industriële stroomvoorzieningssystemen zijn compacte, intelligente en onderhoudsarme middenspanningsschakelaars een onmisbare kernuitrusting geworden voor de energiedistributietechniek. DeRinghoofdeenheid met stroomonderbreker, vertegenwoordigd door de SF6 luchtgeïsoleerde ringhoofdeenheid uit de XGN15-serie, heeft geleidelijk de traditionele omvangrijke schakelapparatuur vervangen vanwege zijn kleine footprint, stabiele prestaties en sterke schaalbaarheid. Deze blog bevat de producten die zijn vervaardigd doorZhejiang Usune Elektrisch Co., Ltd.als kern introduceert het uitgebreid productkenmerken, volledige technische parameters, interne structuur, operationele specificaties, toepassingsscenario's en ondersteunende diensten.

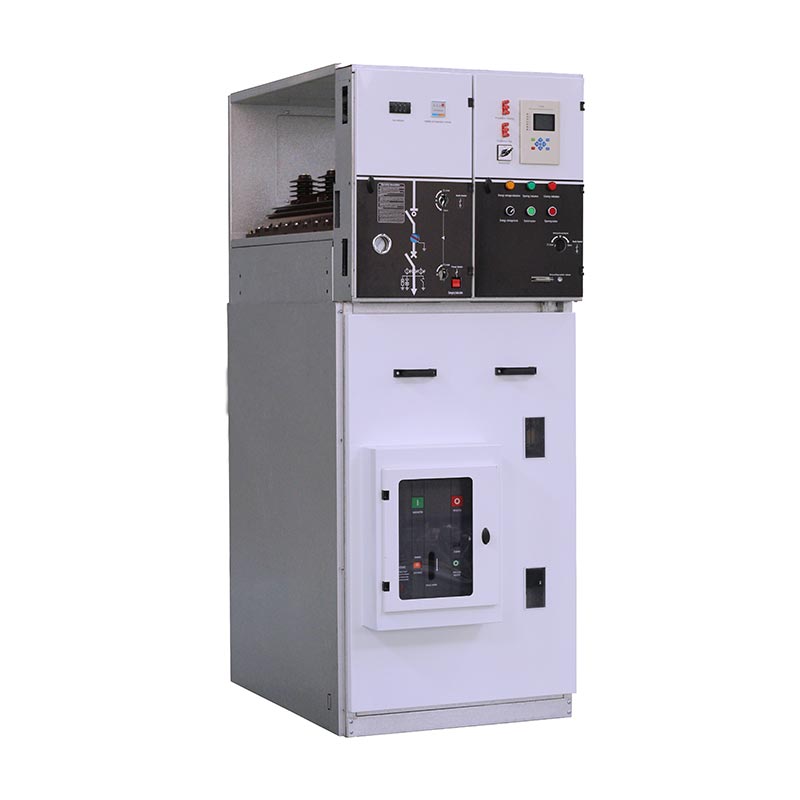

De Ringhoofdeenheid met stroomonderbrekeris een modulair schakelsysteem met metalen behuizing, speciaal ontwikkeld voor 12 kV tot 36 kV middenspanningsstroomdistributiesystemen. Door gebruik te maken van geavanceerde SF6-zwavelhexafluoride-lastschakelaar en luchtisolatietechnologie, integreert het circuitonderbrekings-, beschermings-, bewakings- en vergrendelingsfuncties in één kast. Onafhankelijk ontwikkeld en geproduceerd doorZhejiang Usune Elektrisch Co., Ltd.Het product uit de XGN15-serie heeft een compacte lay-out, flexibele bediening en betrouwbare mechanische vergrendeling.
Anders dan conventionele schakelkasten is deze ringhoofdeenheid ontworpen voor de automatisering van de stroomverdeling. Het vermindert de moeilijkheidsgraad van constructie ter plaatse en later onderhoud aanzienlijk en is geschikt voor verschillende smalle installatieruimtes. Ondersteund door het complete R&D-, productie- en testsysteem van het bedrijf, voldoet elke productielink strikt aan de internationale normen, waardoor een stabiele werking van producten op de lange termijn in complexe stroomdistributieomgevingen wordt gegarandeerd. Het wordt op grote schaal gepromoot bij de renovatie van stedelijke en landelijke elektriciteitsnetten, industriële en civiele energievoorziening, nieuwe energie en andere terreinen in binnen- en buitenland.
De Ring-hoofdeenheid met stroomonderbrekeronderscheidt zich op de markt voor middenspanningsschakelapparatuur met meerdere sterke punten. Gecombineerd met onafhankelijke R&D-technologie en geoptimaliseerd ontwerp, zijn de belangrijkste voordelen als volgt samengevat:
•Gediversifieerde hoofdschakelaarconfiguratie: standaard uitgerust met een zelfgeproduceerde SF6-lastschakelaar, die een lange levensduur, stabiele werking en lage onderhoudskosten heeft. Gebruikers kunnen er ook voor kiezen om vacuümstroomonderbrekers te installeren om het uitschakelvermogen en het veiligheidsbeschermingsniveau te verbeteren en zich aan te passen aan de verschillende eisen op het gebied van stroomverdeling.
•Dubbele bediening en intelligente upgrade: Ondersteun zowel handmatige als elektrische bedieningsmodi om te voldoen aan diverse bedieningsgewoonten ter plaatse. Het kan worden gekoppeld aan FTU- en RTU-apparaten om afstandsbediening, signalering op afstand, meting op afstand en aanpassing op afstand te realiseren, waarbij volledig wordt voldaan aan de "vier op afstand"-vereisten van distributieautomatisering en het realiseren van intelligent netbeheer.
•Geavanceerde bewakings- en beveiligingstechnologie: ingebouwde uiterst nauwkeurige sensoren en beveiligingsrelais, die de bedrijfsstatus van de apparatuur in realtime kunnen bewaken, snel kunnen reageren op fouten en de veiligheid van stroomdistributiesystemen en operators effectief kunnen beschermen.
•Lichtgewicht en uitbreidbare structuur: keurt een geoptimaliseerd montageschema goed, wat handig is voor transport, hijsen en installatie. Het modulaire ontwerp ondersteunt vrije combinaties en latere capaciteitsuitbreiding, waardoor flexibel kan worden omgegaan met de veranderende energievraag van de markt.
•Hoge veiligheid en compact formaat: luchtisolatiestructuur + betrouwbaar mechanisch vergrendelingsapparaat, waardoor verkeerde bediening effectief wordt voorkomen. Het kleine kastformaat bespaart vloerruimte, wat de voorkeur heeft voor onderstations en distributieruimten met beperkte ruimte.
Om de stabiele en veilige werking van deRinghoofdeenheid met stroomonderbreker,de apparatuur heeft duidelijke eisen voor de werkomgeving. Alle producten zijn getest volgens de volgende normen:
1. Maximale hoogte: ≤1000m
2. Omgevingstemperatuurbereik: -35 ℃ ~ 45 ℃, het maximale temperatuurverschil mag niet groter zijn dan 25 ℃
3. Vochtigheidsnorm: gemiddelde dagelijkse relatieve vochtigheid ≤95%; Gemiddelde maandelijkse relatieve vochtigheid ≤90%
4. Seismische weerstand: Aanpassen aan seismische intensiteit van 8 graden en lager
5. Locatievereisten: Geen ernstige trillingen, schokken, open vuur, chemische corrosie en explosiegevaren
Controleer vóór installatie de omgeving ter plaatse om de levensduur van de apparatuur te verlengen en operationele storingen te voorkomen.
De volgende tabel bevat alle standaard technische parameters van de XGN15-serieRinghoofdeenheid met stroomonderbreker, voor 12 kV, 24 kV en 36 kV, drie reguliere spanningsniveaus, voor uw inkoop- en technische ontwerpreferentie:
| S/N | Naam | Eenheid | 12 kV | 24 kV | 36kV |
| 1 | Nominale spanning | kV | 12 | 24 | 36 |
| 2 | Nominale stroom | A | 630 | 630 | 630 |
| 3 | Nominale breekstroom in gesloten lus | A | 630 | 630 | 630 |
| 4 | Gespecificeerd op basis van belastingsbreekstroom | A | 630 | 630 | 630 |
| 5 | Geschatte korte tijd is bestand tegen stroom | kA | 16 | 16 | 16 |
| 6 | Nominale piekstroom | kA | 40 | 40 | 40 |
| 7 | Nominale kortsluitstroom | kA | 40 | 40 | 40 |
| 8 | Nominale netfrequentie bestand tegen spanning (fase-naar-fase en fase-naar-aarde) | kV | 28 | 50 | 70 |
| 9 | Nominale netfrequentie bestand tegen spanning (over isolatieafstand) | kV | 32 | 60 | 80 |
| 10 | Nominale bliksembestendigheidsspanning (fase-naar-fase en fase-naar-aarde) | kV | 75 | 125 | 170 |
| 11 | Nominale bliksembestendigheidsspanning (over isolatieafstand) | kV | 85 | 145 | 195 |
| 12 | Nominale overdrachtsstroom | A | 630 | 630 | 630 |
| 13 | Mechanisch uithoudingsvermogen | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektrisch uithoudingsvermogen | ops | E1 | E1 | E1 |
| 15 | SF6-gasdruk (20℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Jaarlijks lekkagepercentage | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Beschermingsgraad behuizing | / | IP3X | IP3X | IP3X |
DeRinghoofdeenheid met stroomonderbrekerondersteunt meerdere kasttypes en flexibele componentconfiguratie. Verschillende kastbehuizingen hebben overeenkomstige maatnormen voor 12 kV-, 24 kV- en 36 kV-systemen, zoals weergegeven in de onderstaande tabel:
| Nee. | Type schakelapparaat | Optionele configuratie | 12kV Afmetingen (B×D×H, mm) | 24kV Afmetingen (B×D×H, mm) | 36kV Afmetingen (B×D×H, mm) |
| 1 | Inkomend/uitgaand LBS-paneel | Belastingsschakelaar, aardingsschakelaar, hoofdrail | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Transformatorbeschermingspaneel | Belastingsschakelaar, aardingsschakelaar, zekering, hoofdrail | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Meetpaneel | Transformator, zekering, hoofdrail | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB uitgaand paneel | Onderbreker, stroomtransformator, lastschakelaar, aardingsschakelaar, relaisbescherming, hoofdrail | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB uitgaand met meetpaneel | Onderbreker, stroomtransformator, transformator, lastschakelaar, aardingsschakelaar, relaisbescherming, hoofdrail | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Algemene kabinetsstructuur
Het kabinet vanRinghoofdeenheid met stroomonderbrekeris verdeeld in bovenste en onderste onafhankelijke eenheden, met duidelijke scheidingswand en sterke veiligheid:
1. Busbarruimte: De hoofdrail bevindt zich in het bovenste deel van de kast en loopt door de gehele schakelgroep om de krachtoverdracht tussen kasten te realiseren.
2. Hoofdschakelruimte: Uitgerust met een in epoxyhars ingekapselde SF6-belastingsschakelaar, met een observatiegat en een optionele SF6-gasdichtheidsmeter.
3.Kabelruimte: ruime ruimte voor kabelbedrading, die kan worden uitgerust met een bliksemafleider, stroomtransformator en andere accessoires. De bodemplaat en kastdeur zijn afneembaar voor eenvoudige kabelinstallatie.
4. Bedieningsmechanisme en laagspanningscontrolekamer: uitgerust met mechanische vergrendeling, positie-indicator, hulpcontacten, uitschakelspoel en andere componenten, ter ondersteuning van verschillende regellussen en meetinstrumenten.
De XGN15 V-moduleringhoofdeenheid bestaat uit een vacuümstroomonderbreker, een SF6-stroomonderbreker, een vergrendelingsmechanisme en een aardingsschakelaar. De installatiemethoden zijn aan de voorkant en aan de zijkant bevestigd. De stroomonderbreker en lastschakelaar kunnen worden vergrendeld om verkeerde bediening te voorkomen.
6.2 Twee soorten bedieningsmechanismen
•Type K (enkelvoudig veermechanisme met dubbele functie): De lastschakelaar wordt onafhankelijk door een hendel of motor bediend; de aardingsschakelaar wordt aangedreven door een drukveer en bediend door een aparte hendel.
•Type A (dubbel veermechanisme met dubbele functie): De lastschakelaar maakt gebruik van veerenergieopslag, ondersteunende hendel, motor of knopuitschakeling. De aardingsschakelaar wordt bediend door een onafhankelijke hendel met veeraandrijving.
Alle activiteiten van deRinghoofdeenheid met stroomonderbrekermoet worden uitgevoerd met gesloten kastdeur. Operators moeten het gestandaardiseerde proces volgen:
7.1 Bediening bij inschakelen
1. Controleer of de kastdeur volledig gesloten is, steek de bedieningshendel in het bovenste gat en draai 180° tegen de klok in totdat het remgeluid hoorbaar is en de aardingsschakelaar is losgekoppeld.
2. Steek de hendel in het onderste gat en draai 180° met de klok mee totdat u het sluitgeluid hoort. De indicator bevindt zich in de werkpositie en het inschakelen is voltooid.
7.2 Uitschakeling
1. Steek de hendel in het onderste gat en draai 180° tegen de klok in om de stroom uit te schakelen; indien uitgerust met een knop, drukt u direct op de tripknop.
2.Controleer of de liveweergave volledig is uitgeschakeld om er zeker van te zijn dat de kabelkamer geen stroom heeft. Steek de hendel in het bovenste gat en draai 180° rechtsom om de aardingsschakelaar te sluiten. De kastdeur wordt ontgrendeld en het uitschakelen is voltooid.
Opmerking: Controleer de SF6-manometer vóór elke schakelhandeling om er zeker van te zijn dat de apparatuur binnen het normale drukbereik werkt.
8.1 Transport en opslag
•Wanneer de kast op de bodemplaat is bevestigd, kan deze met een vorkheftruck worden vervoerd; gebruik anders integraal hijsen. De apparatuur moet tijdens transport verticaal worden gehouden en mag niet omvallen.
•De schakelapparatuur mag niet gedurende lange tijd buiten worden opgeslagen om vocht, stof en corrosie te voorkomen.
8.2 Onderhoudsregels
1. De apparatuur is onder normale bedrijfsomstandigheden binnen 3 jaar onderhoudsvrij en het veerbedieningsmechanisme hoeft niet te worden gesmeerd.
2. De reguliere onderhoudscyclus bedraagt 1 jaar. De onderhoudsinhoud omvat het vastdraaien van alle elektrische connectoren, het stofzuigen en het inspecteren van interne componenten.
3. Voer regelmatig sluit- en openingstests uit voor alle schakelaars en aardingsschakelaars en test de elektrische lus om een flexibele werking te garanderen.
4. Inspecteer en debug de relaisbeveiligingsapparaten voordat u ze in gebruik neemt.
9.1 Bijgevoegde documenten en accessoires
Elke set vanRinghoofdeenheid met stroomonderbrekerwordt geleverd met complete materialen: productcertificaat, gebruikershandleiding, technische ontwerptekeningen en een set speciale bedieningshendels.
9.2 Bestelinformatie vereist
Klanten moeten de volgende informatie verstrekken bij het plaatsen van bestellingen: bedradingsschema van het hoofdcircuit, installatieplan van de schakelapparatuur, componentmodel, hulplusschema en andere speciale technische vereisten, om ervoor te zorgen dat de producten nauwkeurig worden aangepast.
Zhejiang Usune Elektrisch Co., Ltd. werd opgericht in 2011 en gevestigd in de Yueqing Economic Development Zone, een beroemde elektrische productiebasis in China. Het bedrijf heeft een maatschappelijk kapitaal van 8 miljoen dollar, een moderne productieworkshop van 4300㎡ en meer dan 100 professionele medewerkers. Na jaren van ontwikkeling heeft het drie kernproductielijnen gebouwd: productielijn voor laag- en middenspanningsschakelaars, productielijn voor hoogspanningsstroomonderbrekers en productielijn voor injectie van epoxyhars.
Het bedrijf integreert R&D, productie en verkoop, met een complete productmatrix die hoog- en laagspanningsschakelapparatuur, transformatoren, wederzijdse inductoren, hoogspanningsstroomonderbrekers en schakelaaraccessoires omvat. Het is geslaagd voor de ISO 9001-, ISO 14001- en ISO 45001-certificeringen en is een gekwalificeerde leverancier geworden van State Grid Corporation of China en China Railway Construction Corporation. Met meer dan 14 jaar ervaring in de sector beschikt het bedrijf over een ervaren R&D-team en een strikt QC-systeem, dat OEM-aanpassing ondersteunt. De conventionele productiecyclus wordt binnen 15-20 dagen gecontroleerd en alle producten zijn uitgerust met volledige testrapporten om een betrouwbare kwaliteit te garanderen.
DeRinghoofdeenheid met stroomonderbrekeris toegepast in veel belangrijke projecten in binnen- en buitenland, waarbij een rijke technische ervaring is opgebouwd:
•Lanceringsprojecten voor de ruimtevaart
•Huaneng Group chemische fabriek en elektriciteitscentraleprojecten
•Kerncentrales, waterkrachtcentrales en olieopslagcentra
•Stedelijke woongemeenschappen, commerciële complexen en schilderachtige plekken die de stroomdistributie ondersteunen
•318 Nationale snelwegen, spoorwegen, tunnels en andere energievoorzieningsprojecten voor transport
Stabiele productprestaties en doordachte after-sales service hebben unanieme lof gekregen van technische aannemers en eindgebruikers.
Vraag 1: Bent u een fabrikant of handelsonderneming?
A: Wij zijn een professionele directe fabriek. AlleRinghoofdeenheid met stroomonderbrekeren andere elektrische producten worden onafhankelijk geproduceerd, met concurrerende fabrieksprijzen.
Vraag 2: Hoe lang kan ik de offerte krijgen nadat ik een aanvraag heb verzonden?
A: Ons verkoopteam zal binnen 24 uur na ontvangst van uw gedetailleerde vraag een formele offerte uitbrengen.
Vraag 3: Kunnen we het logo en het uiterlijk van de producten aanpassen?
A: Ja, we ondersteunen OEM- en ODM-services en kunnen indien nodig klantlogo's en bedrijfsinformatie op de kast afdrukken.
Q4: Wat is de standaardproductietijd?
A: De levertijd wordt bepaald door de bestelhoeveelheid. Normaal gesproken kunnen de goederen binnen 15-20 dagen na ontvangst van de aanbetaling worden geleverd.
Vraag 5: Wat is uw kwaliteitscontroleproces?
A: We implementeren volledige procesinspectie, van grondstoffen, accessoires tot eindproducten. Alle apparatuur zal vóór levering routinematige fabriekstests ondergaan, waarbij meerdere testrapporten worden verstrekt.
Vraag 6: Hoe problemen met de productkwaliteit na verkoop oplossen?
A: Als er een kwaliteitsprobleem optreedt, stuur ons dan foto's of video's. Ons technisch team komt binnen 1-3 dagen met een gerichte oplossing.
Vraag 7: Wat is de productgarantieperiode?
A: Wij bieden een garantieservice van 12 maanden vanaf de leverdatum.
Vraag 8: Waarom voor ons kiezen als uw leverancier?
A: We hebben meer dan 14 jaar professionele ervaring, sterke R&D- en aanpassingsmogelijkheden, strikte kwaliteitscontrole, stabiele leveringscyclus en volledige testrapporten, waardoor we one-stop-oplossingen voor stroomdistributieapparatuur bieden.
Als kernuitrusting voor de moderne middenspanningsringnetwerkvoeding is deRinghoofdeenheid met stroomonderbrekerintegreert een compacte structuur, intelligente functie, weinig onderhoud en hoge veiligheid, die zich perfect aanpast aan de ontwikkelingstrend van stedelijk slim elektriciteitsnet, nieuwe energieopwekking en industriële stroomdistributie. Ondersteund door sterke R&D-kracht, gestandaardiseerde productielijnen en een perfect kwaliteitscontrolesysteem,Zhejiang Usune Elektrisch Co., Ltd.biedt hoogwaardige, aanpasbare ringhoofdeenheden en een volledige reeks ondersteunende diensten voor wereldwijde klanten.
Of u nu bezig bent met contracten op het gebied van energietechniek, de groothandel in elektrische apparatuur, de bouw van nieuwe energieprojecten of de renovatie van stadsnetwerken, onze producten kunnen aan uw uiteenlopende inkoop- en engineeringbehoeften voldoen. Als u meer wilt weten over productparameters, aangepaste schema's, offertes en details over projectsamenwerking, neem dan gerust contact met ons opneem contact met ons op. Ons professionele internationale verkoop- en technische team zal u tijdig antwoorden, gratis voorbeeldondersteuning en professionele technische begeleiding bieden, en kijken uit naar het aangaan van win-win-samenwerkingsrelaties op lange termijn met partners over de hele wereld.
