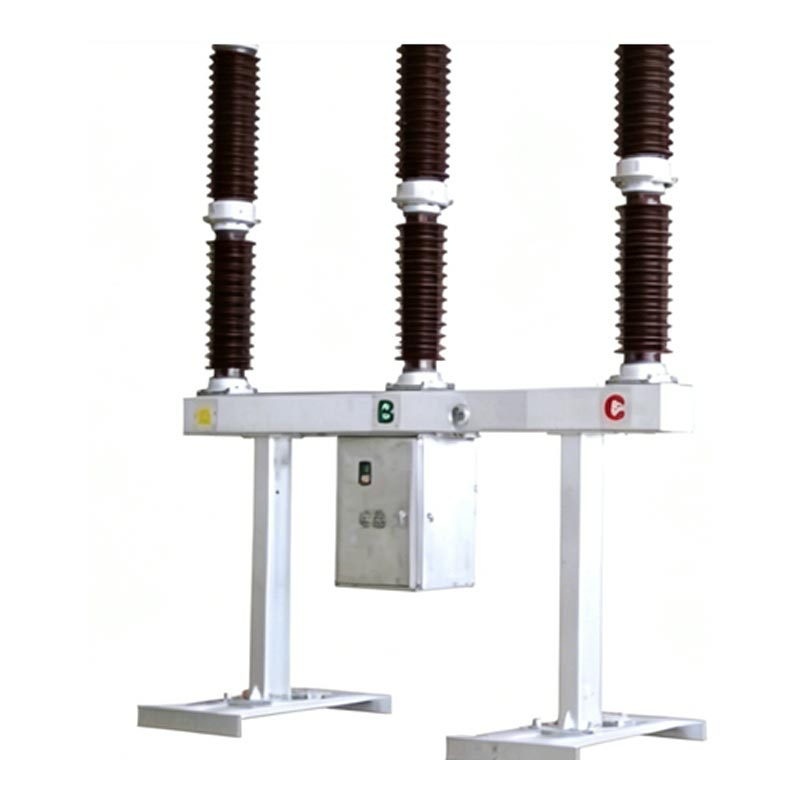

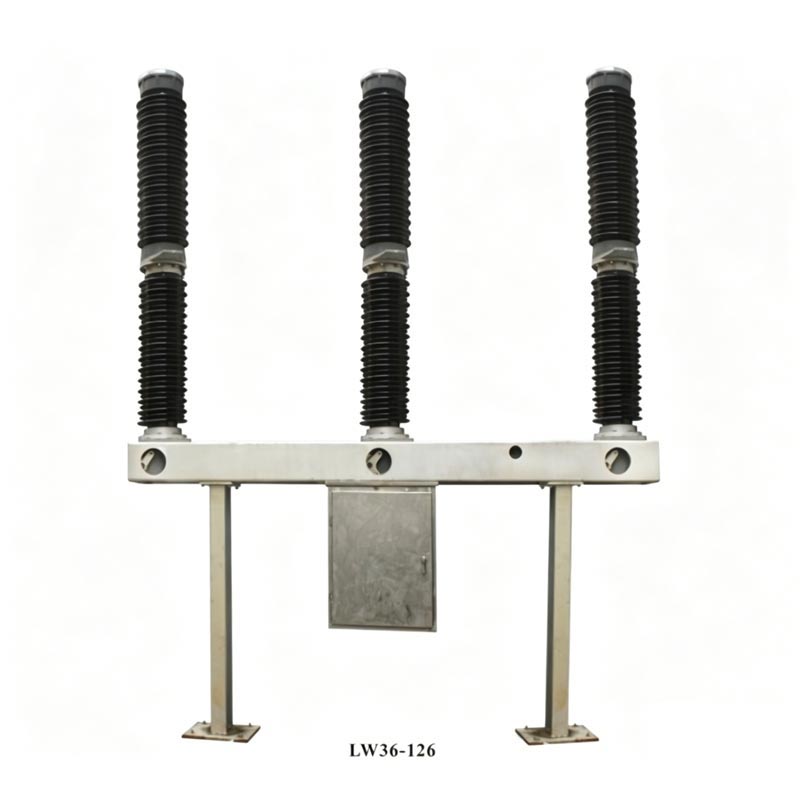

De Usune LW36-110 Zwavelhexafluoride stroomonderbrekerschakelaar 126kV is een kernapparaat voor de controle en bescherming van 110 kV transmissie- en transformatiesystemen en kan ook worden gebruikt als verbindingsschakelaar en schakelapparatuur groep. Het product maakt gebruik van een geïntegreerde, zelfbekrachtigde boogdovende structuur, waarbij elke fase als een enkele ondersteuning fungeert, eenheid met enkele onderbreking. Alle drie de fasen zijn op hetzelfde frame geïnstalleerd, waardoor mechanische koppeling via een veer wordt bereikt bedieningsmechanisme. De bovenkant van het product bevat de porseleinen bus van de boogdovende kamer, het middelste gedeelte bevat de porseleinen steunbus en het frame, en de mechanismekast met de elektrische bedieningscomponenten opgehangen onder het frame, wat resulteert in een compacte structuur en gemakkelijke bediening.
Voldoet aan de Chinese normen GB1984-2003 "AC-hoogspanningsstroomonderbrekers" en IEC62271-100:2001 "Hoogspanning Schakelapparatuur en besturingsapparatuur - Deel 100: Hoogspanningsstroomonderbrekers", en heeft strenge fabriekstests doorstaan certificering om productconformiteit en betrouwbaarheid te garanderen.
Maakt gebruik van het "thermische uitzetting + geassisteerd blazen" boogdovingsprincipe, wat resulteert in een korte boog blustijd, lange elektrische levensduur en laag bedrijfsgeluid; maakt gebruik van SF6-gas met uitstekende isolatie en boog bluseigenschappen als medium, waardoor het risico op verbranding en explosie wordt geëlimineerd, waardoor het geschikt is voor dichtbevolkte gebieden.
Het veerbediende mechanisme heeft een mechanische levensduur van maximaal 6000 cycli, een jaarlijks SF6-gaslekpercentage van ≤0,5%, en een hoofdcircuitweerstand van ≤80μΩ. Volledige technische parameters en testgegevens verifiëren de productstabiliteit.
Op grote schaal aanpasbaar aan ruwe buitenomgevingen, met een omgevingstemperatuurbereik van -30℃ tot +40℃ en een hoogte van ≤3000 meter. Sterke weerstand tegen wind, ijs en aardbevingen en voldoet aan de behoeften van verschillende scenario's voor energieprojecten.
De zwavelhexafluoride-stroomonderbrekerschakelaar 126 kV beschikt over uitstekende elektrische prestaties, met kernparameters voldoen aan de hoge normen van 126kV-stroomapparatuur, waardoor een stabiele werking in complexe energiesystemen wordt gegarandeerd. Sleutel kern parameters zijn als volgt:
| Item | Eenheid | Technische parameter |
| Nominale spanning | kV | 110 |
| Nominale stroom | A | 3150 |
| Nominale kortsluitstroom | kA | 40 |
| Nominale SF6-gasdruk (20℃) | MPa | 0.5 |
| Sluitingstijd | mevrouw | ≤145 |
| Openingstijd | mevrouw | ≤60 |
| Mechanische levensduur | Tijden | 6000 |
De zwavelhexafluoride stroomonderbrekerschakelaar 126 kV bestaat uit drie fasen, elk uitgerust met een zelfbekrachtigde boogdovende kamer, ondersteuningsisolatieapparaat, adsorbens en lekvrije structuur. Statische afdichtingstoepassingen O-ringen en afdichtingsmiddel, terwijl bij dynamische afdichting gebruik wordt gemaakt van veercompressieafdichting, waardoor een uitstekende luchtdichtheid wordt gegarandeerd. De transmissiedeel verbindt de enkelpolige stroomonderbreker en het bedieningsmechanisme, waardoor efficiënt wordt verzonden operationele kracht; het veerbedieningsmechanisme heeft een ingebouwde mechanismekast, die handmatige, elektrische energie levert opslag- en hersluitfuncties, voor een flexibele en betrouwbare werking.
1. Sluitingsstatus: Systeemstroom vormt een circuit via terminals, stationaire contacten, bewegende contacten, cilinders,
en tussencontacten, waardoor een normale krachtoverbrenging wordt gegarandeerd.
2. Uitschakeloperatie: Onder invloed van het bedieningsmechanisme beweegt het bewegende contact naar beneden, waardoor een
elektrische boog wanneer de bewegende en stationaire contacten scheiden; het gecomprimeerde SF6-gas in de cilinder blaast de boog
door het mondstuk en de boog wordt gedoofd wanneer de stroom nul overschrijdt.
3. SF6-gassysteem: Uitgerust met een geïntegreerde SF6-dichtheidsmeter en controller met temperatuurcompensatie
kan de gasdruk in realtime monitoren. Wanneer de druk te laag is, wordt er een alarm geactiveerd en wordt het mechanisme geactiveerd
vergrendeld om mechanische schade te voorkomen.

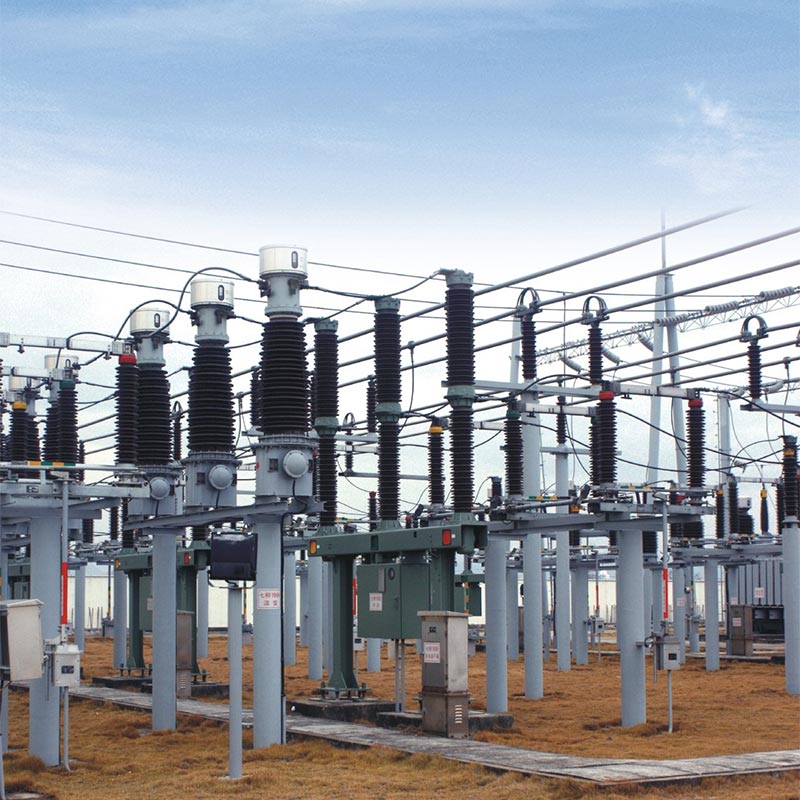

In 2024 werd de Usune LW36-110 zwavelhexafluoride stroomonderbrekerschakelaar 126 kV met succes toegepast op een belangrijke 110 kV transmissie- en transformatieproject in Noord-China. Dit project had tot doel het probleem van onvoldoende op te lossen stroomvoorzieningscapaciteit in landelijke en voorstedelijke gebieden. De projectlocatie kent een groot temperatuurverschil (-25℃ tot +38℃) en frequente zandstormen, waardoor extreem hoge eisen worden gesteld aan het aanpassingsvermogen aan de omgeving en de betrouwbaarheid van de krachtapparatuur.
Als aangewezen leverancier voor dit project leverde Usune 28 LW36-110 stroomonderbrekers. De fabriek verzonden professionele technici die begeleiding ter plaatse bieden voor installatie, inbedrijfstelling en proefgebruik. Na Na acht maanden stabiele werking kende het product geen enkele storing, waarbij het SF6-gaslekpercentage ver onder de limiet lag standaardvereisten (werkelijke test ≤0,3%) en de openings- en sluitingsreactiesnelheid voldeden volledig aan het projectontwerp normen. Nadat het project in gebruik was genomen, verbeterde het effectief de stabiliteit van het lokale elektriciteitsnet. verminderde stroomuitval als gevolg van apparatuurstoringen en kreeg veel erkenning van de projecteigenaar en de lokale bevolking energieafdeling, waarbij het uitstekende aanpassingsvermogen aan de omgeving en de betrouwbare bedrijfsprestaties van de volledig worden geverifieerd Gebruik een 126kV SF6-stroomonderbreker in werkelijke werkomstandigheden.
A1: De mechanische levensduur van het product bedraagt 6000 cycli en de aanbevolen continue levensduur is 12 jaar. Sleutel onderhoudspunten: Wekelijkse routine-inspecties (integriteit van de isolatie, SF6-gasdruk, etc.); jaarlijks onderhoud elke 3 jaar (isolatoren reinigen, weerstand van het hoofdcircuit meten, enz.); wanneer het product de onderhoudsomstandigheden (bijv. 20 kortsluitonderbrekingen met volledige capaciteit), de boogcontacten, adsorbens en afdichtringen vervangen moeten worden. De fabrikant zal professioneel personeel sturen om ter plaatse begeleiding te bieden bij het onderhoud.
A2: Ja. Dit product is speciaal ontworpen voor zware buitenomgevingen, met een sterk aanpassingsvermogen aan hoge temperaturen hoogten en lage temperaturen. Het is geschikt voor hoogtes tot 3000 meter en is bestand tegen zelfs lage temperaturen tot -30℃, wat volledig voldoet aan de behoeften van hooggelegen en ijskoude regio's zoals West-China. Verder is de De mechanismekast heeft een ingebouwde verwarming, die bescherming biedt tegen vocht en bevriezing tijdens regen, sneeuw en strenge kou seizoenen, waardoor een stabiele werking wordt gegarandeerd.
Zhejiang Usune Electric Co., Ltd., als professionele fabrikant van hoogspanningsapparatuur in China, beschikt over een complete productielijn en een strikt kwaliteitscontrolesysteem. De fabriek is uitgerust met geavanceerde testapparatuur, en elk product ondergaat vooraf vacuüm-, gasvulling- en mechanische prestatietests het verlaten van de fabriek om de productkwaliteit te garanderen. Als betrouwbare leverancier biedt Usune one-stop after-sales service, inclusief installatiebegeleiding op locatie, inbedrijfstelling, onderhoudstraining en levering van reserveonderdelen. Een professional Het technische team reageert snel op de behoeften van de gebruiker en zorgt zo voor een stabiele werking van de apparatuur op de lange termijn.
