Zhejiang Usune Electric Co., Ltd., een professionele fabrikant van elektrische hoogspanningsapparatuur in China, is gelanceerd de LW36-110 hoogspannings-Sf6-stroomonderbreker. Dit product is een driefasig AC 50 Hz hoogspanningsschakelapparaat voor buitengebruik geschikt voor de besturing en bescherming van 110 kV-stroomtransmissie- en transformatiesystemen. Het kan ook worden gebruikt als een verbindingsschakelaar en schakelinrichting.
De hoogspannings-Sf6-stroomonderbreker maakt gebruik van een uniek "thermische expansie + ondersteund blazen" boogdovingsprincipe, uitgerust met een veerbedieningsmechanisme van het type CTB-1, conform nationale en internationale normen, en met uitstekende boogdovende prestaties, hoge veiligheid en stabiele bedrijfseigenschappen. Als betrouwbaar leverancier, Usune streeft ernaar hoogwaardige, duurzame hoogspanningsschakelapparatuur te leveren. Het LW36-110 SF6-circuit De stroomonderbreker wordt op grote schaal gebruikt in belangrijke projecten zoals elektriciteitsnetwerken en industrieparken en zorgt voor een betrouwbare stroomvoorziening voor de aanleg van infrastructuur.
Het maakt gebruik van een uniek "thermische expansie + geassisteerd blazen" boogdovingsprincipe en beschikt over een korte boog blustijd, lange elektrische levensduur en laag bedrijfsgeluid, waardoor de stabiliteit van de stroomvoorziening effectief wordt verbeterd.
Door gebruik te maken van SF6-gas als isolatie- en boogblusmedium, beschikt het over een uitstekende isolatie en boogdoving prestaties, waardoor het risico op verbranding en explosie wordt geëlimineerd, waardoor het geschikt is voor dichtbevolkte gebieden.
Uitgerust met een veerbedieningsmechanisme van het type CTB-1, beschikt het over een eenvoudige en compacte structuur, veilig en betrouwbaar bediening en sterke anti-interferentiemogelijkheden.
Volledig compatibel met GB1984-2003 "AC hoogspanningsstroomonderbrekers" en IEC62271-100, 2001 "Hoogspanningsschakelaars" en besturingsapparatuur – Deel 100: Hoogspanningsstroomonderbrekers”, die voldoen aan de technische eisen van de mondiale energievoorziening projecten.
De hoogspannings-Sf6-stroomonderbreker is ontworpen voor gebruik buitenshuis en biedt een sterk aanpassingsvermogen aan de omgeving geschiktheid voor verschillende zware bedrijfsomstandigheden:
1. Omgevingstemperatuur: -30℃ ~ +40℃
2. Hoogte: ≤3000m
3. Relatieve vochtigheid: dagelijks gemiddelde ≤95%, maandelijks gemiddelde ≤90% (bij 25℃)
4. Winddruk ≤700Pa; Glazuurdikte ≤10 mm
5. Seismische intensiteit: horizontale versnelling ≤0,3g, verticale versnelling ≤0,15g
6. Geen ontvlambare, explosieve, chemisch corrosieve of ernstig trillende omgevingen

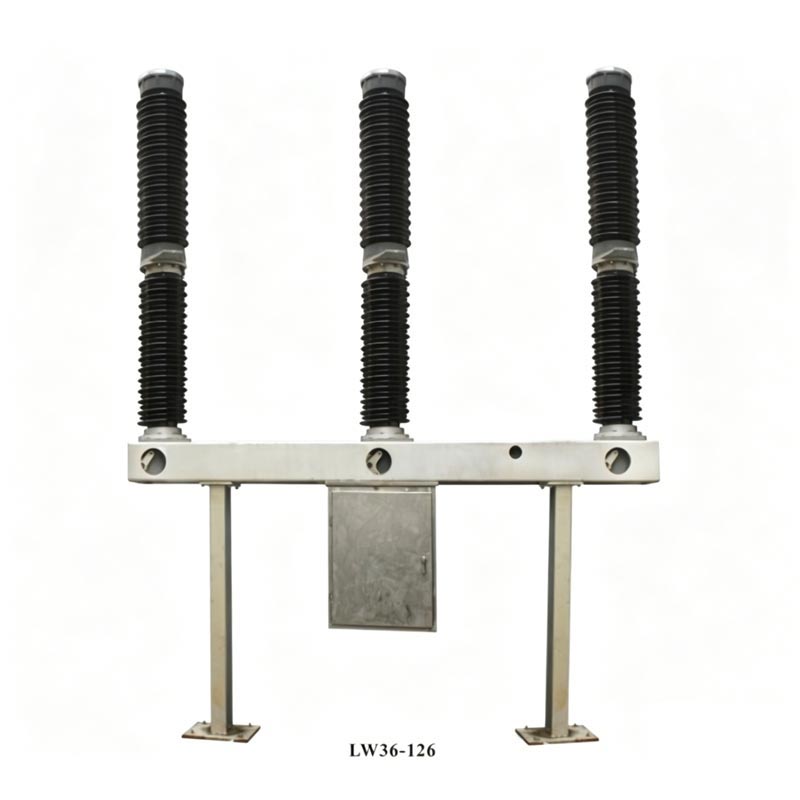

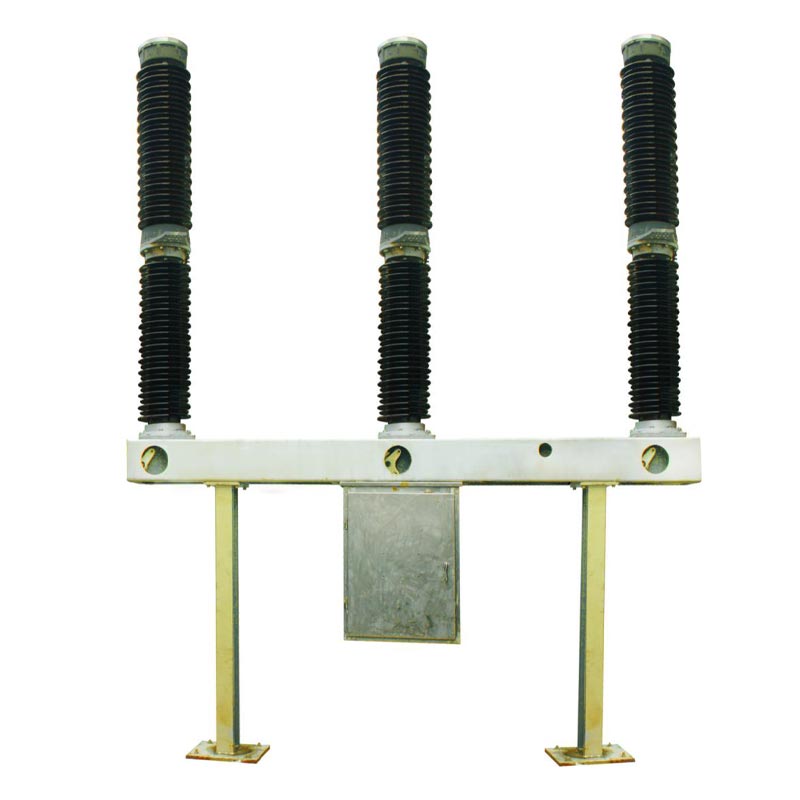

De hoogspannings-Sf6-stroomonderbreker heeft een geïntegreerde, zelfdovende boogdovende structuur. Elke fase is een single-pillar single-break (POLE). Elke stroomonderbreker bestaat uit drie fasen, geïnstalleerd op hetzelfde frame, en bediend door een veermechanisme, waarbij de drie fasen mechanisch met elkaar verbonden zijn. De bovenkant van het product is voorzien van een porseleinen bus voor de boogdovende kamer, het middengedeelte bevat een porseleinen steunbus en frame, en De mechanismekast is opgehangen onder het midden van het frame en bevat een veerbediend mechanisme en elektrisch controle componenten. Aan de voorkant van het frame is een SF6-gasdichtheidsregelaar geïnstalleerd, die aan beide wordt ondersteund eindigt met steunen.
- Boogbluseenheid: maakt gebruik van een zelfbekrachtigende boogdovende structuur. Wanneer de stroomonderbreker uitschakelt, wordt de
De thermische uitzetting onder hoge druk in de cilinder dooft de boog, wat een snelle en effectieve werking garandeert
blussen.
- Ondersteuningsisolatieapparaat: Ondersteunt de isolator van de boogdovende kamer en zorgt voor isolatie voor de aarde
bekrachtigde componenten; de isolatiestaaf verbindt de bedieningsarm en de stopstaaf, waardoor de isolatieveiligheid wordt gegarandeerd.
- Adsorbens: geïnstalleerd in de bovenste afdekking van de boogdovende kamer, houdt het SF6-gas droog en absorbeert
ontledingsgassen geproduceerd door boogontleding. Tijdens onderhoud moet deze worden vervangen.
- Lekkagepreventiestructuur: maakt gebruik van een combinatie van statische afdichting (O-ring + afdichtmiddel) en dynamische afdichting
(veercompressieafdichting), waardoor een jaarlijks SF6-gaslekpercentage van ≤0,5% wordt bereikt. - Veerbediend mechanisme: ingeschakeld
openen, sluiten en hersluiten met hoge actiesnelheid (sluittijd ≤145 ms, openingstijd ≤60 ms), stabiel
prestaties, en ondersteunt handmatige en elektrische energieopslag.
- Sluitpositie: systeemstroom stroomt door klemmen, stationaire contactsteunstang, stationair hoofdcontact,
bewegend hoofdcontact, cilinder, tussencontact en tussenflens, waardoor een circuit wordt gevormd door de
terminals.
- Openingsbediening: onder invloed van het bedieningsmechanisme trekt de bedieningsarm aan de isolatiestang, de zuiger
staaf, cilinder, bewegend boogcontact en mondstuk naar beneden; er wordt een boog gegenereerd wanneer de bewegende en stationaire contacten zijn
gescheiden. Nadat het bewegende contactsysteem naar een specifieke positie is bewogen, gaat het mondstuk open en wordt SF6-gas samengeperst
blaas de boog weg en doof de boog wanneer de stroom nul overschrijdt.
- Sluitingsoperatie: Het bedieningsmechanisme drijft het bewegende contact omhoog naar de sluitpositie, terwijl SF6
gas komt de cilinder binnen en bereidt zich voor op de volgende opening.
De Usune LW36-110 SF6 stroomonderbreker beschikt over uitstekende technische prestaties, met belangrijke parameters die voldoen aan de hoge eisen normen van 110 kV-voedingssystemen, waardoor een stabiele en efficiënte werking wordt gegarandeerd.
| Item | Eenheid | Technische parameter |
| Nominale spanning | kV | 110 |
| Nominale stroom | A | 3150 |
| Nominale kortsluitstroom | kA | 40 |
| Nominale kortsluitstroom (piek) | kA | 100 |
| SF6 nominale druk (20℃) | MPa | 0.5 |
| Mechanische levensduur | Tijden | 6000 |
| Weerstand hoofdcircuit per pool | μΩ | ≤80 |

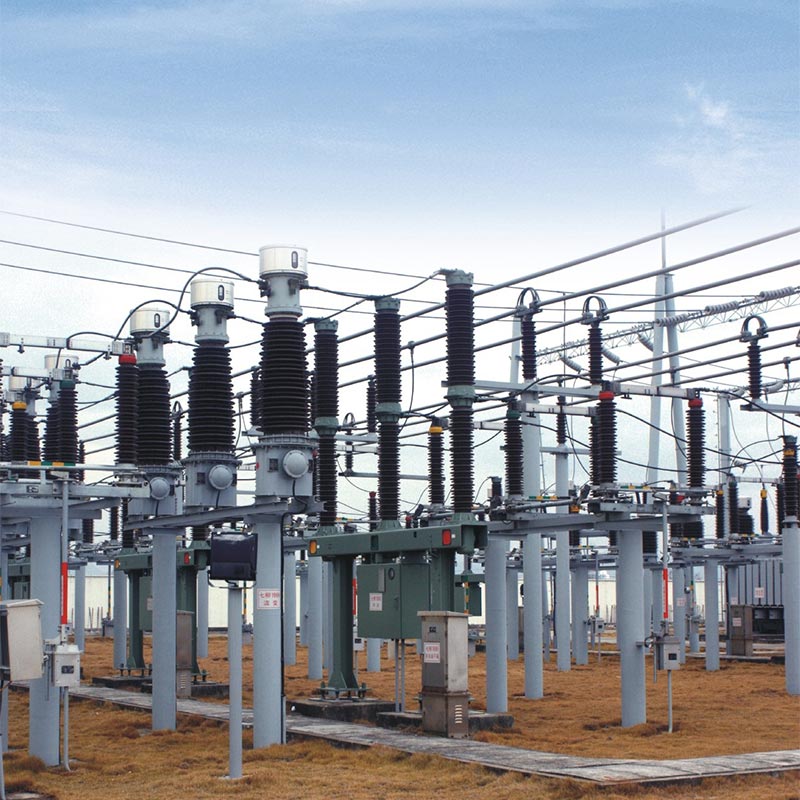

Casestudy: upgradeproject voor het elektriciteitsnet van 110 kV in Noord-China
Achtergrond van het project: Een elektriciteitsnet van 110 kV in Noord-China moest zijn verouderde schakelapparatuur upgraden om de stroomvoorziening te verbeteren stabiliteit en veiligheid bieden, ondanks zware omstandigheden zoals lage wintertemperaturen (-25℃) en harde wind druk.
Producttoepassing: Het project selecteerde 20 Usune LW36-110 SF6-stroomonderbrekers. Hun aanpassingsvermogen bij lage temperaturen (-30℃~+40℃) en uitstekende boogdovende prestaties hebben het probleem van de onstabiele werking van veroudering van apparatuur bij lage temperaturen.
Toepassingsresultaten: Sinds de inbedrijfstelling in 2022 heeft de apparatuur vier jaar lang stabiel gefunctioneerd falen van het blussen van de vlamboog, gaslekkage of andere fouten. De jaarlijkse betrouwbaarheid van de stroomvoorziening is met toegenomen 0,8%, waardoor de normale stroomvoorziening voor inwoners en industriële ondernemingen in het gebied effectief wordt gegarandeerd.
A1: Het product heeft een mechanische levensduur van 6000 cycli en een continue levensduur van maximaal 12 jaar onder normale omstandigheden onderhoud. Routineonderhoud omvat wekelijkse visuele inspecties (integriteit van de isolatie, SF6-gasdruk, enz.) en jaarlijks onderhoud om de 3 jaar (reiniging van de isolatie, meting van de weerstand van het hoofdcircuit, enz.). Een majoor revisie is vereist wanneer aan de onderhoudsvoorwaarden wordt voldaan (bijvoorbeeld 12 jaar continu gebruik, 2000 nominale stroomsterkte onderbrekingen, enz.). Fabrikant Usune zorgt voor professionele onderhoudsbegeleiding en de levering van reserveonderdelen langdurige stabiele werking van de apparatuur.
A2: Dit product heeft een dubbele lekvrije structuur (statische afdichting + dynamische afdichting), met een jaarlijks lekpercentage ≤0,5%, ver onder de nationale norm. Als er een lek wordt gedetecteerd, kan het lekpunt worden gelokaliseerd met behulp van een SF6-gaslek detector. Nadat de stroom is uitgeschakeld, kan het afdichtmiddel of de O-ring worden vervangen. SF6-gas is niet giftig en niet brandbaar, maar overmatige lekkage kan de isolatie- en vlamdovende prestaties van apparatuur beïnvloeden. Het product is uitgerust met een SF6-gasdichtheidsregelaar; het geeft alarm wanneer de druk onder de alarmwaarde (0,45 ± 0,03 MPa) komt en vergrendelt werking wanneer de druk lager is dan de uitschakeldruk (0,40 ± 0,03 MPa), waardoor veiligheidsrisico's worden vermeden.
Zhejiang Usune Electric Co., Ltd. is een professionele fabrikant en leverancier van elektrische hoogspanningsapparatuur in China, gespecialiseerd in onderzoek, ontwikkeling, productie en verkoop van hoogspanningsstroomonderbrekers, schakelapparatuur en andere producten. De fabriek van het bedrijf beschikt over geavanceerde productieapparatuur en een strikte kwaliteit controlesysteem, dat ervoor zorgt dat elk product voldoet aan de nationale en internationale normen. Usune houdt zich aan de filosofie van "Kwaliteit staat voorop, Customer Supreme" om klanten kwalitatief hoogwaardige producten te bieden, professioneel technische ondersteuning en uitgebreide after-sales service. Het heeft brede erkenning gekregen van binnen- en buitenland internationale klanten en streeft ernaar een toonaangevend merk te worden op het gebied van elektrische hoogspanningsapparatuur industrie, wat bijdraagt aan de ontwikkeling van de mondiale energie-industrie.
