De Usune LW36-110 hoogspanningsstroomonderbrekerschakelaar voor onderstation is een kernstroomapparatuur die onafhankelijk is ontwikkeld en vervaardigd door Zhejiang Usune Electric Co., Ltd., een toonaangevende fabrikant van hoogspanningsschakelapparatuur in China industrie. Dit driefasige AC 50Hz hoogspanningsschakelapparaat voor buiten wordt voornamelijk gebruikt voor de controle en bescherming van 110kV stroomtransmissie- en transformatiesystemen, en kan ook worden gebruikt als contactonderbreker en in toepassingen die schakelapparatuur vereisen. De producten worden vervaardigd in de professionele fabriek van Usune en zijn geïntegreerd R&D, productie en testen, zodat elk product aan strenge kwaliteitsnormen voldoet voordat het de fabriek verlaat.
Om de betrouwbaarheid en compatibiliteit van het product te garanderen, is de Usune LW36-110 hoogspanningsstroomonderbrekerschakelaar voor Het onderstation voldoet volledig aan de GB1984-2003-norm "AC High Voltage Circuit Breakers" en voldoet aan de eisen van Norm IEC62271-100:2001 van de Internationale Elektrotechnische Commissie (IEC) "Hoogspanningsschakel- en besturingsapparatuur - Deel 100: Hoogspanningsstroomonderbrekers". Als professionele leverancier heeft Usune een streng kwaliteitssysteem doorstaan certificering, en de fabriek is uitgerust met geavanceerde productie- en testapparatuur om ervoor te zorgen dat de De prestaties van elk product voldoen aan of overtreffen de industrienormen.
Door gebruik te maken van een uniek "thermische expansie + hulp" boogdovingsprincipe, beschikt het over een uitstekende breuk prestaties, korte boogtijd, lange elektrische levensduur en laag bedrijfsgeluid, waardoor de veiligheid van de stroom effectief wordt gegarandeerd netwerking.
Maakt gebruik van SF6-gas met uitstekende isolatie- en boogdovende eigenschappen als isolerende en boogdovende medium, waardoor er geen risico op verbranding of explosie bestaat, waardoor het geschikt is voor dichtbevolkte gebieden en diverse complexe onderstationomgevingen.
Uitgerust met een veerbedieningsmechanisme van het type CTB-1, met een eenvoudige en compacte structuur, stabiele werking, hoge veiligheid en betrouwbaarheid, en verminderde onderhouds- en storingsfrequentie.
Kan stabiel werken in ruwe omgevingen, waarbij strikt wordt voldaan aan verschillende milieu-indicatoren, waardoor wordt gewaarborgd langdurige stabiele werking in verschillende regio's.
1. Nominale spanning: 110 kV; Nominale frequentie: 50 Hz; Nominale stroom: 3150A
2. Nominale kortsluitstroom: 40 kA; Nominale kortsluitstroom (piek): 100 kA
3. Nominale SF6-gasdruk (20 ℃): 0,5 MPa; Jaarlijks lekkagepercentage: ≤0,5%
4. Mechanische levensduur: 6000 cycli; Openingstijd: ≤60 ms; Sluitingstijd: ≤145 ms
5. Omgevingstemperatuurbereik: -30℃~+40℃; Hoogte: ≤3000m

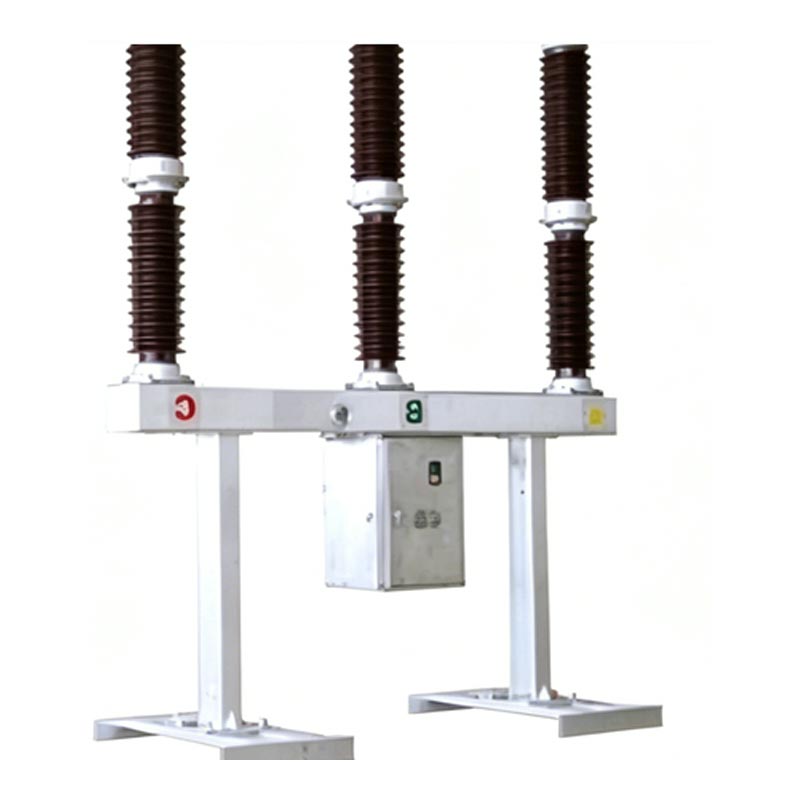

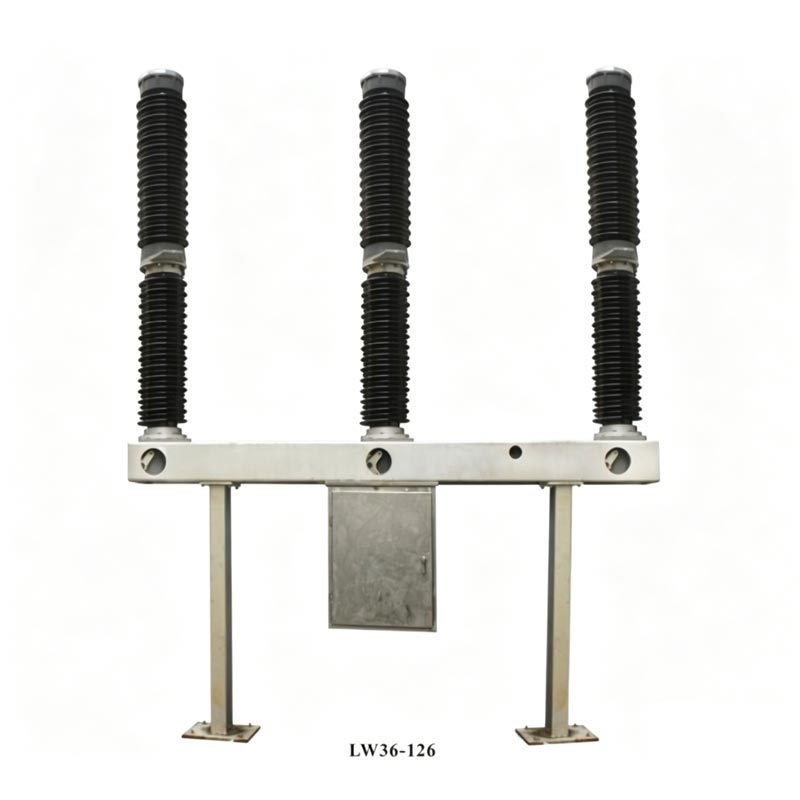

De hoogspanningsstroomonderbrekerschakelaar voor onderstation maakt gebruik van een zelfbekrachtigde boogdovende kamer geïntegreerd structuur, waarbij elke fase een single-pillar single-break (POLE) is. Elke stroomonderbreker bestaat uit drie fasen, geïnstalleerd op hetzelfde frame, bediend door een veermechanisme, met drie mechanisch gekoppelde fasen. De bovenkant van de Het product is voorzien van een porseleinen bus voor de boogdovende kamer, het middengedeelte bevat een steunporselein bus en frame, en de mechanismekast bevindt zich in het midden en hangt onder het frame. Het herbergt de intern veerbedieningsmechanisme en elektrische bedieningscomponenten. De uitgangstrekstang van het mechanisme wordt aangesloten op de drijfstang en roterende arm. De SF6-gasdichtheidsregelaar wordt aan de voorkant van het frame geïnstalleerd aan beide uiteinden ondersteund door steunen.
Systeemstroom vloeit door de klemmen, stationaire contactsteunstaaf, stationair hoofdcontact, bewegende hoofdleiding contact, cilinder, tussencontact en tussenflens, vormt vervolgens een circuit met het systeem via de terminals.
Onder invloed van de actuator trekt de bedieningsarm aan de isolerende trekstang, zuigerstang, cilinder en bewegende boog contact maken en samen naar beneden spuiten. Er wordt een boog gegenereerd wanneer de bewegende en stationaire contacten scheiden. Wanneer het bewegende contactsysteem beweegt naar beneden naar een bepaalde positie, het mondstuk gaat open en er wordt SF6-gas in gecomprimeerd cilinder wordt door het mondstuk in het booggebied geblazen. De boog dooft wanneer de stroom nul overschrijdt.
Onder invloed van de actuator trekt de bedieningsarm het bewegende contact dat is verbonden met de geïsoleerde staaf naar boven naar de sluitpositie. Tegelijkertijd komt SF6-gas de cilinder binnen, ter voorbereiding op de volgende openingshandeling.
Samengesteld uit een SF6 dichtheidsmeter (manometer en dichtheidsregelaar geïntegreerd), gastoevoerklep, driefasig kleppen en SF6-gasleiding. Het beschikt over temperatuurcompensatie, alarm en in elkaar grijpende drukbescherming zorgen voor een stabiele SF6-gasdruk.
Het bevindt zich in de behuizing van het mechanisme en bevat belangrijke componenten zoals bedieningsschakelaars, automatische schakelaars, uitschakelschakelaars, relais, klemmen, sluitspoelen, motoren en verwarmingselementen. Het maakt schakelaarbediening, anti-pompen, lente-energieopslag, SF6-gasdrukbeveiliging, verwarming en verlichtingsfuncties.

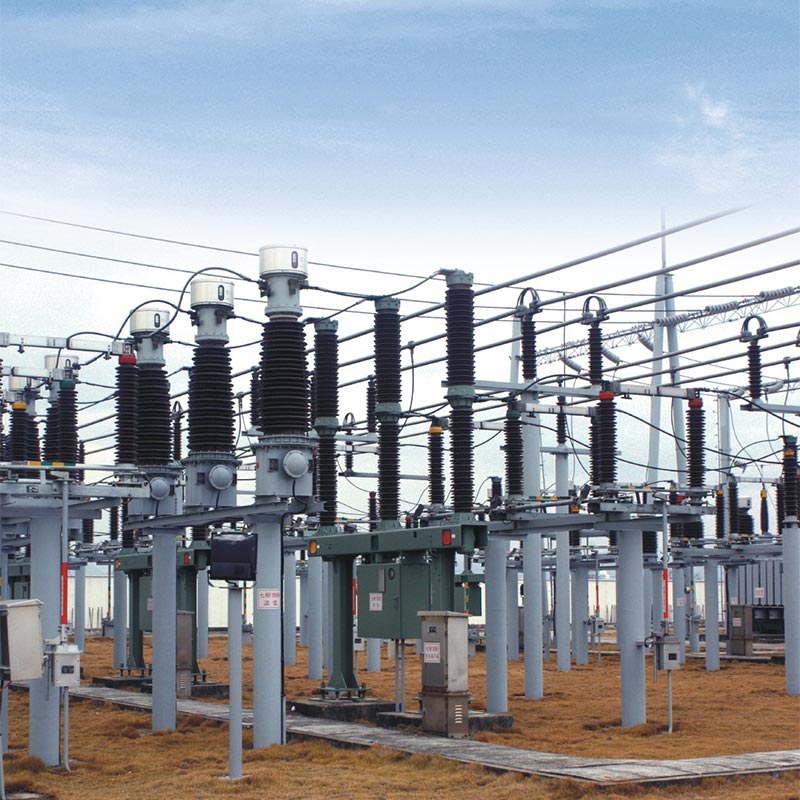

Om de betrouwbaarheid en bruikbaarheid van de Usune LW36-110 hoogspanningsstroomonderbrekerschakelaar voor onderstation te verifiëren, dit product is met succes toegepast op een 110 kV-substationproject in een belangrijk industriepark in Oost-China. Als Usune, een vertrouwde leverancier, heeft voor dit project 12 LW36-110-stroomonderbrekers geleverd, die stabiel hebben gewerkt ruim drie jaar.
Dit onderstation levert stroom aan meer dan 50 grote en middelgrote ondernemingen binnen het industriepark. die een extreem hoge stabiliteit en veiligheid vereisen. In de beginfase van het project wordt de opdrachtgever uitvoerig begeleid vergeleek verschillende Chinese fabrikanten en koos uiteindelijk voor de LW36-110-stroomonderbrekers van Usune vanwege hun superieur technische prestaties, strenge kwaliteitscontrole en uitgebreide after-sales service. Tijdens bedrijf wordt de producten hebben met succes extreme weersomstandigheden doorstaan, waaronder hoge temperaturen, zware regenval en lage temperaturen temperaturen zonder geregistreerde storingen. Het SF6-gaslekkagepercentage lag ver onder de normeis (≤0,5%), de mechanische bediening verliep soepel en de openings- en sluitingstijden waren stabiel, waardoor de kluis effectief werd gewaarborgd en stabiele werking van het elektriciteitsnet van het park. Dit kreeg veel lof van de klant en Usune werd de aangewezen leverancier van stroomapparatuur voor de daaropvolgende uitbreidingsprojecten van het park.
A1: Het product heeft een mechanische levensduur van 6000 cycli, en bij normaal gebruik en regelmatig onderhoud is het continu levensduur kan oplopen tot 12 jaar. Belangrijke onderhoudspunten zijn onder meer: wekelijkse routine-inspecties (controle van de isolator integriteit, SF6-gasdruk en bedrijfsstatus); jaarlijkse revisie om de 3 jaar (isolatoren reinigen, controleren bevestigingsmiddelen, het meten van de weerstand van het hoofdcircuit en het vochtgehalte van SF6-gas); Grote revisies zijn vereist onder de volgende voorwaarden: 12 jaar continu gebruik, 2000 nominale stroomonderbrekingen, 20 volledige capaciteit (40 kA) onderbrekingen of 6000 mechanische handelingen. Usune biedt professionele onderhoudsbegeleiding en reserveonderdelen leveren om een stabiele werking van het product op lange termijn te garanderen.
A2: Ja, dit product heeft een sterk aanpassingsvermogen aan de omgeving en kan worden gebruikt op grote hoogte en in extreem koude omstandigheden regio's. Het omgevingstemperatuurbereik bedraagt -30℃ tot +40℃, met een maximaal aanpasbare hoogte van ≤3000m. Het kan weersta 700Pa winddruk en 10 mm ijsvorming, en de seismische sterkte voldoet aan de eisen van horizontaal versnelling ≤0,3g en verticale versnelling ≤0,15g. Het is ook geschikt voor gebieden met een daggemiddelde relatieve waarde vochtigheid ≤95% en maandelijkse gemiddelde relatieve vochtigheid ≤90% (25℃), en kan worden gebruikt in omgevingen die vrij zijn van brandbare, explosieve, chemisch corrosieve en ernstige trillingsomstandigheden, die volledig voldoen aan de milieueisen van de meeste onderstationprojecten in China en zelfs wereldwijd.
Zhejiang Usune Electric Co., Ltd. is een professionele fabrikant en leverancier van hoogspanningsschakelapparatuur in China, gericht op onderzoek, ontwikkeling, productie, verkoop en after-sales service van hoogspanningscircuits stroomonderbrekers, schakelaars en andere elektrische apparatuur. De fabriek van het bedrijf is gevestigd in de provincie Zhejiang, China, met een oppervlakte van meer dan 10.000 vierkante meter, uitgerust met geavanceerde productielijnen, testapparatuur en a professioneel R&D-team.
Usune houdt zich aan de filosofie van "Kwaliteit eerst, klant-opperste", waarbij een kwaliteitscontrolesysteem strikt wordt geïmplementeerd tijdens het productieproces. Alle producten ondergaan strenge tests voordat ze de fabriek verlaten. Als een vertrouwd leverancier, Usune heeft hoogwaardige stroomapparatuur geleverd voor honderden substationprojecten, zowel in eigen land als in de VS internationaal, het winnen van brede klantenerkenning voor zijn betrouwbare productkwaliteit en uitgebreid after-sales service.
