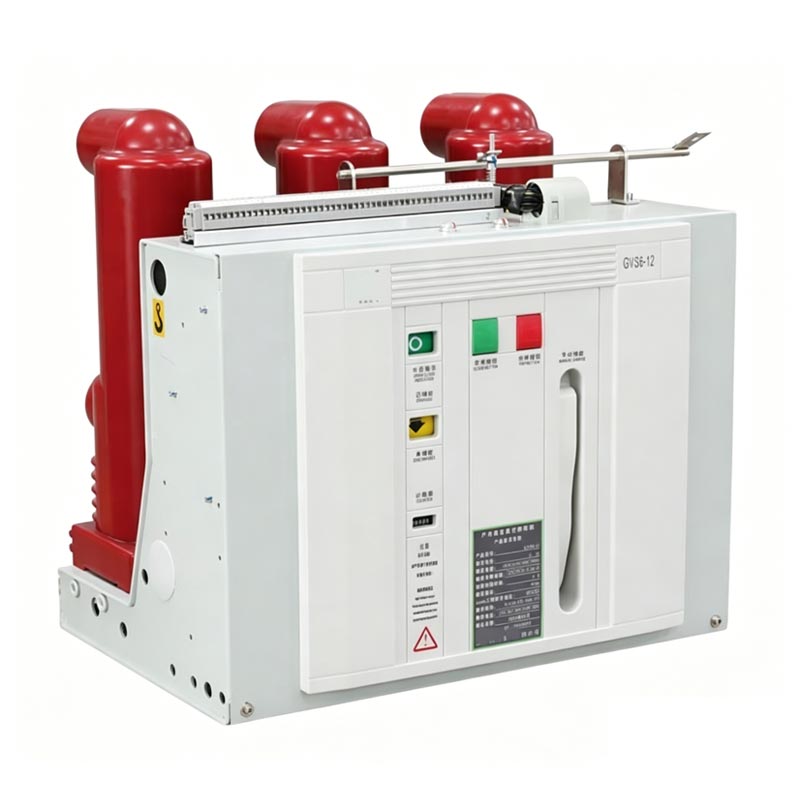

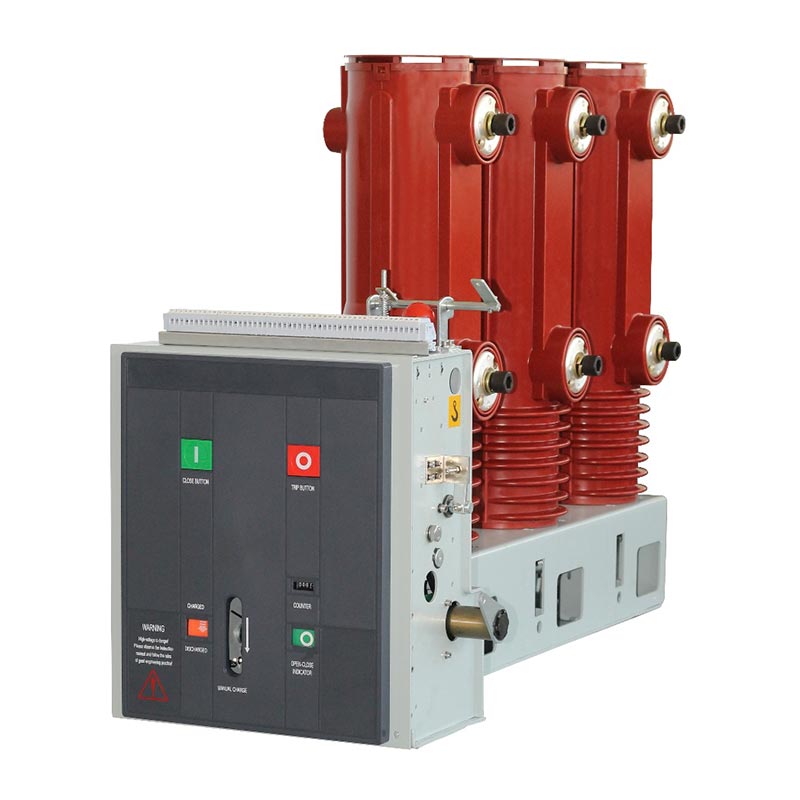

De Usune VS-12 (VEP-12) serie 12 11kv Vcb-vacuümstroomonderbrekers voor binnen zijn krachtige hoogspanningsschakelaars voor binnenshuis schakelapparatuur die besturings- en beveiligingsfuncties integreert, voornamelijk gebruikt in 12/11 kV middenspanning binnenshuis distributiesystemen. Als fabrikant gespecialiseerd in onderzoek, ontwikkeling en productie van hoogspanning elektrische apparatuur heeft Usune een gestandaardiseerde fabriek in China, waar R&D, productie, testen en after-sales service om ervoor te zorgen dat elk product voldoet aan de binnenlandse en internationale industrienormen. Het product biedt zowel vaste als lade-achtige installatieopties, waardoor flexibele integratie met verschillende schakelapparatuur mogelijk is Voldoe aan de installatiebehoeften van verschillende scenario's, zoals industriële werkplaatsen, stroomverdeelruimtes en commerciële gebouwen.
Het belangrijkste voordeel van de 12 11kv Vcb-vacuümstroomonderbreker voor binnenshuis ligt in de toepassing van derde generatie solide ingekapselde isolatietechnologie, een belangrijke doorbraak in de evolutie van vacuümstroomonderbrekers isolatie technologie. Van luchtisolatie van de eerste generatie en composietisolatie van de tweede generatie tot nu derde generatie solide ingekapselde isolatie, Usune heeft de isolatiestructuur voortdurend geoptimaliseerd en opgelost de pijnpunten van traditionele producten die gevoelig zijn voor omgevingsinvloeden en een slechte stabiliteit hebben, waardoor de technologische upgrade van vacuümstroomonderbrekers in de industrie wordt gestimuleerd.
De poolisolatie van vacuümstroomonderbrekers heeft drie generaties technologische upgrades ondergaan. De Usune De VS-12 (VEP-12)-serie maakt gebruik van de meest geavanceerde, solide ingekapselde isolatietechnologie van de derde generatie, waardoor een kwalitatieve sprong:
Onder spanning staande delen zijn volledig blootgesteld aan de lucht. Het isolatieniveau wordt sterk beïnvloed door omgevingsfactoren zoals vochtigheid, stof, transporteffecten en kleine dieren, wat resulteert in een slechte stabiliteit en een hoog uitvalpercentage.
De boogdovende kamer wordt beschermd door een bus van epoxyhars, maar de hoogspanningsvoerende delen niet volledig afgedicht en worden nog steeds beïnvloed door externe factoren zoals stof, vocht en insecten het probleem van aanpassingsvermogen aan het milieu fundamenteel oplossen.
Door middel van APG-technologie zijn de boogdovende kamer en de bovenste en onderste uitgaande terminals ingekapseld epoxyhars. Dit vermindert niet alleen het volume van de boogdovende kamer, maar isoleert ook volledig apparatuur tegen de invloed van de externe omgeving (stof, vocht, enz.), waardoor het weer aanzienlijk verbetert weerstand en operationele stabiliteit. De epoxyhars dient ook als primaire isolatie en mechanische ondersteuning superieure elektrische veld- en spanningsverdeling vergeleken met verschillende onregelmatig gevormde isolatiewanden structuren, waardoor een stabiele werking van de apparatuur op lange termijn wordt gegarandeerd.
Door gebruik te maken van de derde generatie solide ingekapselde isolatietechnologie, wordt het niet beïnvloed door de externe omgeving. heeft een hoge isolatiebetrouwbaarheid en vermijdt effectief isolatiefouten veroorzaakt door omgevingsfactoren.
Lange mechanische levensduur (tot 20.000 cycli, 10.000 cycli voor 50KA-classificatie), hoge nominale kortsluitbreekstroom (20-40KA), hoge openings- en sluitsnelheid, waardoor snelle foutisolatie mogelijk is en de veilige werking van de voedingssysteem.

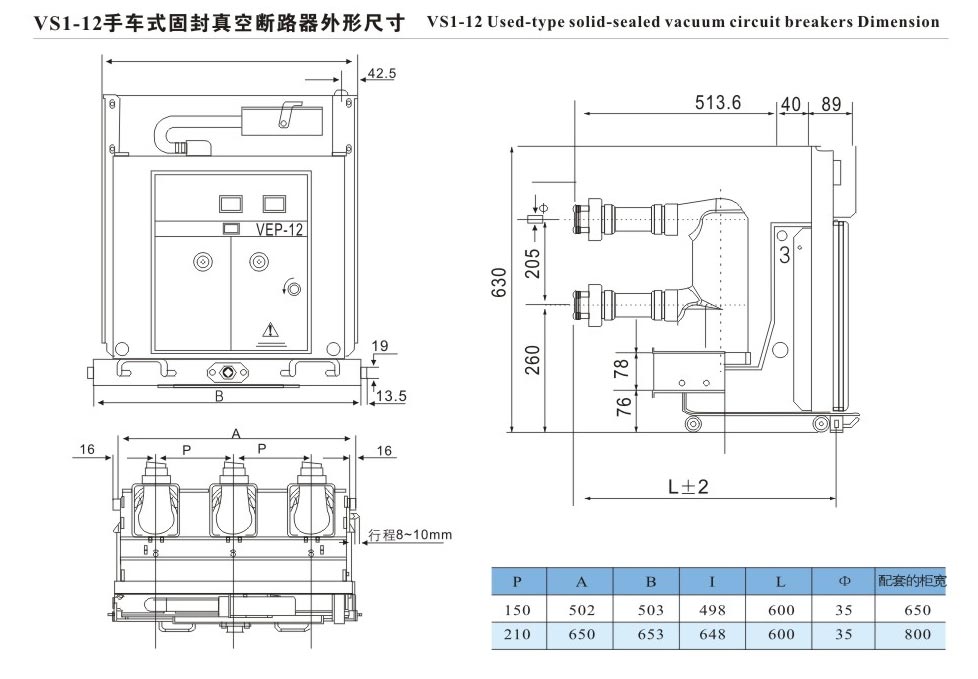

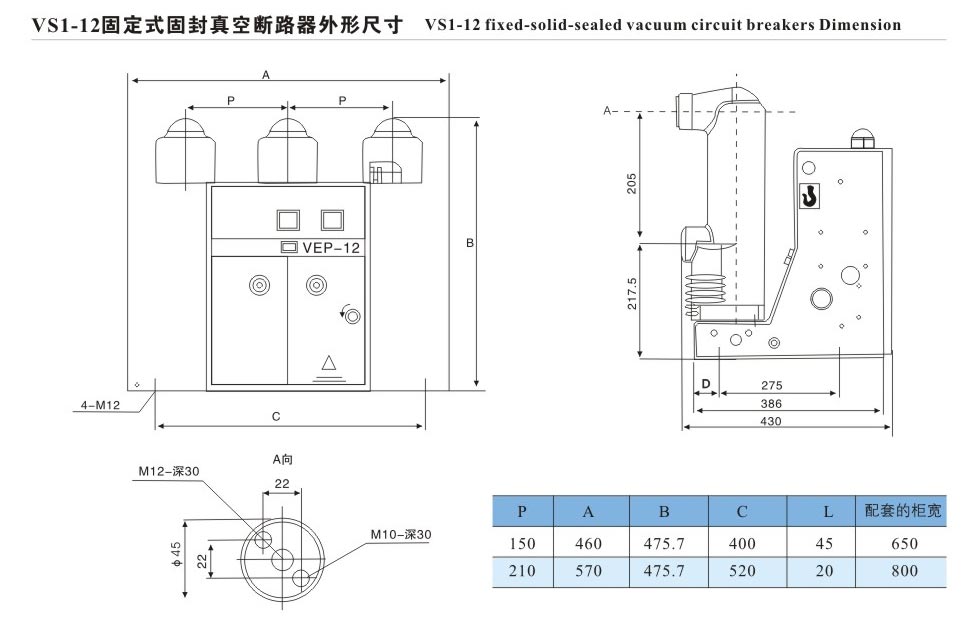

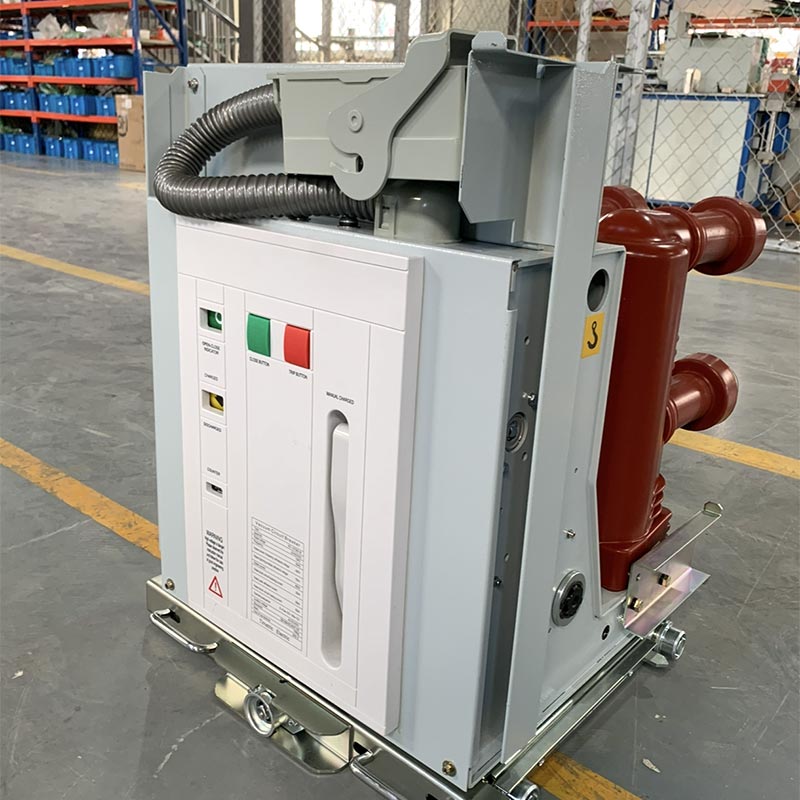

Solid-inkapselingstechnologie verkleint de productgrootte; Er zijn vaste en lade-type opties beschikbaar, die dit mogelijk maken flexibele integratie met verschillende schakelapparatuur en aanpassingsvermogen aan beperkte installatieruimte in binnendistributie kamers.
De solide inkapselingsstructuur voorkomt dat onder spanning staande onderdelen van buitenaf corroderen, waardoor de onderhoudsfrequentie wordt verminderd het bereiken van een onderhoudsvrije primaire werking, waardoor de latere onderhoudskosten van de gebruiker aanzienlijk worden bespaard.
Als professionele fabrikant heeft Usune een uitgebreid kwaliteitscontrolesysteem in het Chinees opgezet fabriek. Elk product ondergaat strenge prestatietests voordat het de fabriek verlaat om de juiste parameters te garanderen voldoen aan de normen en de kwaliteit is betrouwbaar.
De Usune VS-12 (VEP-12) serie 12 11kv Indoor Vcb vacuümstroomonderbreker beschikt over uitstekende technische parameters, voldoet volledig aan de eisen van 12/11 kV middenspanningsstroomdistributiesystemen. De belangrijkste specificaties vindt u in de onderstaande tabel (parameters zijn van toepassing op in eigen land geproduceerde boogbluskamers):
| Serienummer | Naam | Eenheid | Parameter |
| 1 | Nominale spanning | kV | 12 |
| 2 | Nominaal isolatieniveau | - | 1min Stroomfrequentie Bestand tegen spanning: 42 kV; Nominale bliksemimpuls is bestand tegen spanning: 75 kV |
| 3 | Nominale frequentie | HZ | 50 |
| 4 | Nominale stroom | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Nominale kortsluitstroom | KA | 20, 25, 31,5, 40 |
| 6 | Geschatte kortstondige weerstandsstroom | - | 20, 25, 31,5, 40 |
| 7 | Nominale kortsluitduur | S | 4 |
| 8 | Nominale piekstroom | KA | 50, 63, 80, 100 |
| 9 | Nominale kortsluitstroom en breukstroom | - | 50, 63, 80, 100 |
| 10 | Stroomfrequentie secundair circuit Bestand tegen spanning (1 min) | V | 2000 |
| 11 | Nominale breukstroom van de enkele/back-to-back-condensatorbank | A | 630/400 (800/400 voor 40KA) |
| 12 | Nominale condensatorbank die stroom maakt | A | 12.5 |
| 13 | Openingstijd | Mevrouw | 20-50 |
| 14 | Sluitingstijd | Mevrouw | 35-70 |
| 15 | Mechanische levensduur | Tijden | 20000 (10000 keer voor 50KA) |
| 16 | Nominale huidige breektijden | Tijden | 20000 (10000 keer voor 50KA) |
| 17 | Beoordeelde kortetermijnstroomonderbrekingstijden | Tijden | 50 (30 keer voor 40KA, 20 keer voor 50KA) |
| 18 | Toegestane cumulatieve slijtagedikte van bewegende en statische contacten | mm | 3 |
| 19 | Nominale bedrijfsspanning bij sluiten en openen | V | AC110/220, DC110/220 |
| 20 | Nominale spanning van energieopslagmotor | V | AC110/220, DC110/220 |
| 21 | Nominaal vermogen van energieopslagmotor | W | 70 (80 voor 40KA, 50KA) |
| 22 | Energieopslagtijd | S | ≤10 |
| 23 | Contactafstand | mm | 11±1 |
| 24 | Over reizen | mm | 3,5±0,5 |
| 25 | Neem contact op met Sluitende stuitertijd | mevrouw | ≤2 |
| 26 | Driefasig openings- en sluitingssynchronisme | mevrouw | ≤2 (≤3 voor 40KA, 50KA) |
| 27 | Gemiddelde openingssnelheid | mevrouw | 0,9-1,2 |
| 28 | Gemiddelde sluitsnelheid | mevrouw | 0,5-0,8 |
| 29 | Weerstand van het geleidende circuit | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Sluitcontactdruk | N | 2000 ± 200 (20KA); 2400 ± 200 (25KA); 3100±200 (31,5KA); 4250 ± 250 (40KA); 6500 ± 500 (50KA) |
| 31 | Geschatte bedieningsvolgorde | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (voor 50KA) |
Om de betrouwbaarheid en toepasbaarheid van het Usune VS-12 (VEP-12) serie 12 11kv Indoor Vcb-vacuümcircuit te verifiëren Breaker, dit product werd met succes toegepast bij een renovatieproject voor de stroomdistributie in een grote chemische industrie industriepark in Oost-China (een belangrijk lokaal industrieel moderniseringsproject). Het park kent complexe bedrijfsomstandigheden, hoge luchtvochtigheid, hoge stofniveaus en frequente veranderingen in de stroombelasting. Bestaande stroomonderbrekers vaak ondervond isolatiefouten als gevolg van omgevingsfactoren, die de normale productie in het park beïnvloedden.
Na diepgaand onderzoek en vergelijking selecteerde het park Usune als aangewezen leverancier, waarbij 36 Usune werd overgenomen VS-12 (VEP-12) serie vaste VCB's voor binnen, allemaal vervaardigd door Usune in zijn Chinese fabriek. Dit product maakt gebruik van derde generatie solide ingekapselde isolatietechnologie, effectief bestand tegen de effecten van hoge luchtvochtigheid en stof op het industrieterrein. De nominale kortsluitstroom van 31,5 kA voldoet volledig aan de stroombeveiliging behoeften aan krachtige apparatuur in het park.
Sinds de officiële ingebruikname in oktober 2024 hebben 36 VCB-units ruim zes maanden stabiel gefunctioneerd zonder enige vorm van isolatie- of operationele fouten, waardoor een gemiddeld uitvalpercentage van 0 wordt bereikt. Dit vermindert de parkkosten aanzienlijk De exploitatie- en onderhoudskosten van het energiesysteem, waardoor de continue en stabiele werking van de productieapparatuur wordt gegarandeerd. Het project is zeer erkend door het parkmanagement en Usune is een energieapparatuur voor de lange termijn geworden leverancier voor het park.
A1: De mechanische levensduur van het product bedraagt maximaal 20.000 cycli (10.000 cycli voor 50kA-klasse) en de nominale stroom de breukcyclus bedraagt 20.000 cycli (10.000 cycli voor 50kA-klasse). Dankzij de adoptie van de derde generatie solid-seal isolatietechnologie, de primaire zijde van het product is onderhoudsvrij. Bij dagelijks gebruik slechts periodiek inspecties van het secundaire circuit en bedieningsmechanismen (zoals de energieopslagmotor en bedieningsmechanismen). spanning), het reinigen van het oppervlak van de apparatuur en het voorkomen van stofophoping zijn vereist om effectief uit te breiden de levensduur van de apparatuur.
A2: Ja. Het product maakt gebruik van derde generatie solid-seal isolatietechnologie, waardoor de boogdoving wordt ingekapseld kamer en bovenste en onderste uitgaande terminals met epoxyhars volgens het APG-proces. Dit isoleert volledig de hoogspanningsvoerende componenten uit de externe omgeving, waardoor ze niet worden aangetast door stof, vocht, insecten, enz. Het vertoont een uitstekende weersbestendigheid en aanpassingsvermogen aan de omgeving, waardoor het perfect geschikt is voor ruwe binnenomgevingen zoals hoge luchtvochtigheid, stoffige industriële werkplaatsen, chemische fabrieken en mijnen. Werkelijk toepassingsgevallen in het East China Chemical Industrial Park bevestigen dit ook.
