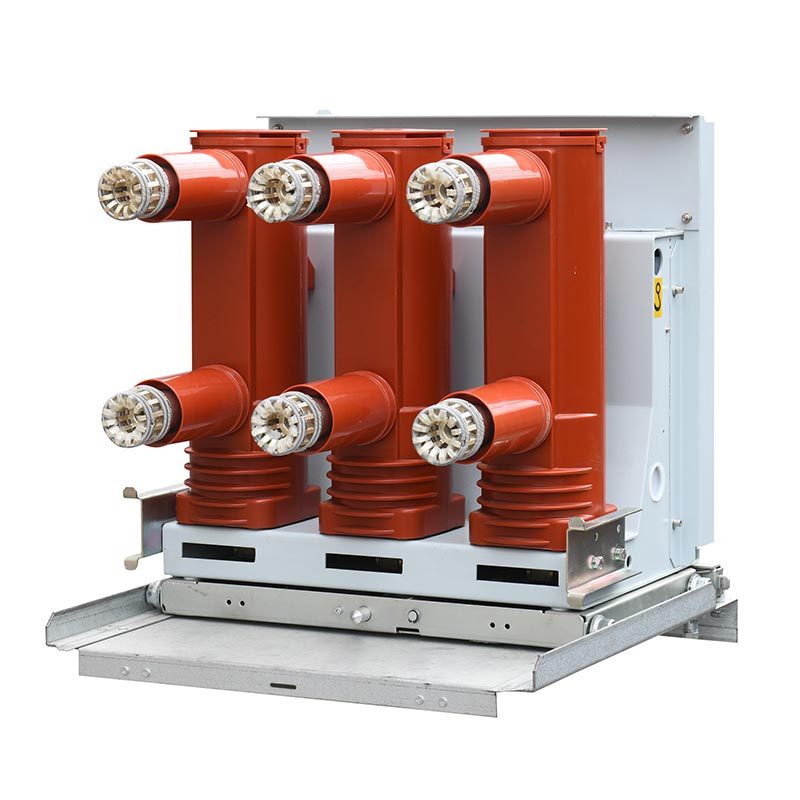

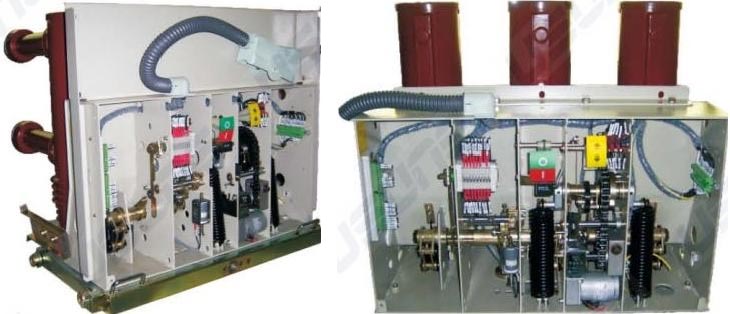

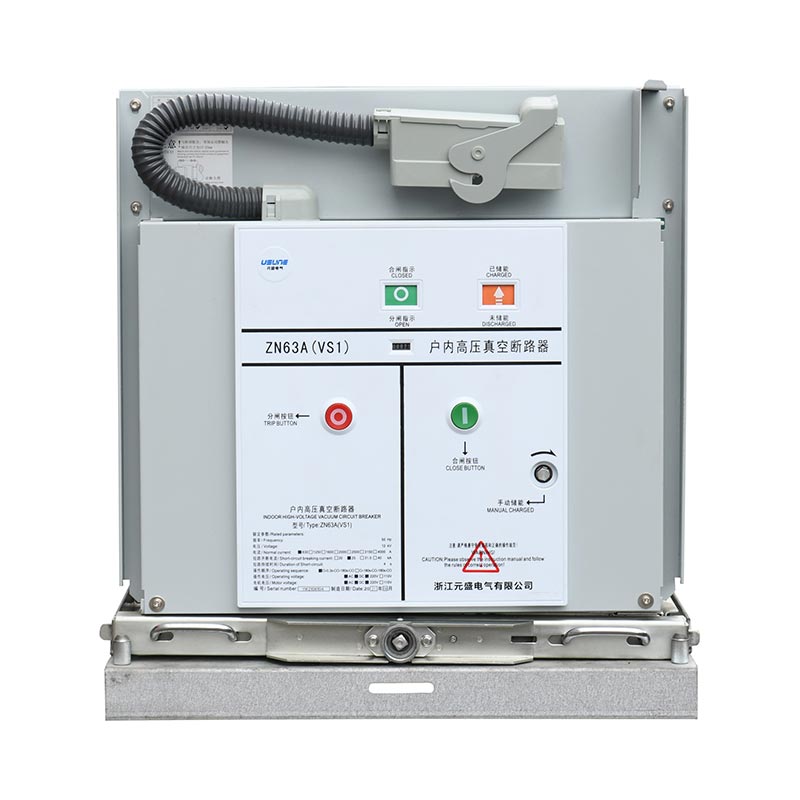

24kv vacuümstroomonderbreker

De 24kV-vacuümstroomonderbreker heeft een geïntegreerde lay-out, ondersteunt zowel handmatige als elektrische energieopslag en is dat ook eenvoudig te bedienen. Het hoofdcircuit vereist geen extra onderhoud. De vacuümonderbreker wordt ingekapseld met behulp van APG technologie, die bescherming biedt tegen vervuiling en kruip, de levensduur verlengt en het onderhoud vermindert kosten. Het bevat een uitgebreid anti-misbruik-vergrendelingsmechanisme om apparatuur en personeel te garanderen veiligheid. De boogdovende kamer handhaaft een stabiel vacuüm, met opening ≤50 ms en sluiting ≤100 ms, wat zorgt voor snelle reactie. Het is compatibel met verschillende secundaire stuurspanningen om aan verschillende voedingsvereisten te voldoen.

De 24kV-vacuümstroomonderbreker is verkrijgbaar in stationaire en handbediende modellen, compatibel met verschillende schakelapparatuur. De nominale stroom varieert van 630A tot 4000A, en de kortsluitstroom van 20kA tot 50kA. Op basis van flexibele selectie op de behoeften van de gebruiker maakt aanpassing aan frequente bedrijfsscenario's mogelijk. Als professionele fabrikant maakt Usune gebruik van deze mogelijkheden volwassen productieprocessen, strenge kwaliteitscontrole en uitgebreide technische ondersteuning om hoge prestaties te leveren vacuümstroomonderbrekers voor wereldwijde gebruikers. Bovendien bereikt Usune resultaten door gebruik te maken van de middelen van ervaren leveranciers efficiënte samenwerking in de supply chain, waardoor tijdige productlevering en stabiele kwaliteit worden gegarandeerd.

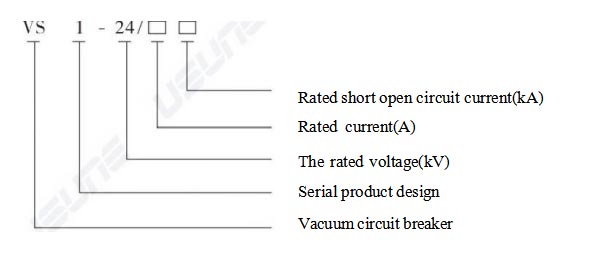

Modellen van betekenis

Kern technische parameters

1. Basis elektrische parameters

2. Belangrijke structurele parameters

- Contactafstand: 13 ± 1 mm;
- Overtravel: 3,5 ± 0,5 mm;
- Gemiddelde openingssnelheid: 0,9-1,2 m/s;
- Gemiddelde sluitsnelheid: 0,5-0,8 m/s;
- Toegestane slijtagedikte van bewegende en stationaire contacten: ≤3 mm;
- Weerstand hoofdgeleidingscircuit: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), waardoor een stabiele geleiding wordt gegarandeerd.

3. Parameters voor aanpassingsvermogen aan het milieu

Bedrijfstemperatuur: -15℃~+40℃; Dagelijkse relatieve vochtigheid ≤95%, maandelijkse relatieve vochtigheid ≤90%; Hoogte ≤1000m (aanpasbaar voor speciale hoogten); Seismische intensiteit ≤8 graden; Geschikt voor locaties zonder druppelend water, brandbare en explosieve materialen, corrosieve gassen en hevige trillingen; aanpasbaar aan het klimaat van de meeste delen van China.

Toepasselijke scenario's

De Usune 24kV vacuümstroomonderbreker, met zijn superieure prestaties, wordt veel gebruikt in de volgende scenario's: die meerdere gebieden bestrijkt, zoals energie, industrie en infrastructuur:

1. Energiecentrales en onderstations: dit is de belangrijkste controle- en beveiligingsapparatuur voor stroomdistributiecircuits gebruikt om circuitstromen af te sluiten en te sluiten, waardoor kritieke apparatuur zoals transformatoren en rails tegen overbelasting wordt beschermd en kortsluitschade;
2. Industriële ondernemingen: geschikt voor hoogspanningsstroomdistributiesystemen in industrieën zoals de metallurgie, chemische technologie, machinebouw en textiel, die voldoen aan de behoeften van frequente startups en shutdowns productieapparatuur en grote belastingschommelingen;
3. Infrastructuur: Gebruikt voor hoogspanningsstroomdistributie in stedelijke spoorvervoer, hoge gebouwen en commerciële gebouwen complexen, waardoor een stabiele stroomvoorziening wordt gegarandeerd en de stroombetrouwbaarheid wordt verbeterd;
4. Nieuw energieveld: geschikt voor het ondersteunen van energiedistributiesystemen van fotovoltaïsche energiecentrales en windenergie centrales, die over goede anti-interferentiemogelijkheden beschikken en zich aanpassen aan de belastingskarakteristieken van nieuwe energiebronnen generatie.

Casestudy van toepassingen uit de praktijk

Casestudy: Upgradeproject voor hoogspanningsstroomdistributiesystemen in een groot chemisch industriepark

1. Projectachtergrond

De bestaande stroomonderbrekers in het park hadden last van onvoldoende betrouwbaarheid en hoge onderhoudskosten, waardoor een upgrade naar 24kV-vacuümstroomonderbrekers met hoge betrouwbaarheid, weinig onderhoud en compatibiliteit noodzakelijk is met de corrosieve chemische omgeving.

2. Oplossing

Er werden 32 Usune handbediende stroomonderbrekers (1600A/31,5kA) geselecteerd. Isolatiestructuur werd geoptimaliseerd voor verbeterde corrosieweerstand. Er werd gezorgd voor installatiebegeleiding en technische training om een tijdige levering te garanderen levering.

3. Applicatieresultaten

De apparatuur functioneerde stabiel en storingsvrij, waardoor de onderhoudskosten met 60% daalden. Het was compatibel met bestaande schakelapparatuur, waardoor de bouwcyclus wordt verkort. Het park heeft Usune aangewezen als langetermijnpartner.

Productie- en supply chain-borging

1. Productiegarantie

Usune beschikt over een moderne fabriek die voldoet aan internationale en binnenlandse normen. Elk product ondergaat strenge fabriekstesten en er is een traceerbaarheidssysteem voor de kwaliteit van het volledige proces opgezet.

2. Verzekering van de toeleveringsketen

Langdurige samenwerking met hoogwaardige leveranciers, gebruik van bekende merken voor kerncomponenten en geoptimaliseerde levering ketenbeheer zorgt voor tijdige levering van producten.

3. Service na verkoop

Wij bieden installatiebegeleiding, technische training en diensten voor probleemoplossing. Gratis reparatie en vervanging van onderdelen worden aangeboden tijdens de garantieperiode en er wordt levenslange technische ondersteuning geboden na de garantieperiode.

Productconfiguratie en bestelinstructies

1. Optionele configuraties

- Bedieningsmethode: handmatig + opslag van elektrische energie (standaard);
- Beveiligingsapparaten: optionele uitschakelapparaten voor overstroom, onderspanning/spanningsverlies;
- Aardingsapparaten: optionele 650W, 800W, 1000W brede aardingsoplossingen;
- Hulpcomponenten: optionele antipomprelais, vergrendelende elektromagneten, enz.

2. Bestelinformatie Bestellingen moeten gespecificeerd zijn

Productmodel, installatiemethode en hoeveelheid; nominale parameters; optionele configuraties; secundaire controle spanning; reserveonderdelen en speciale vereisten
