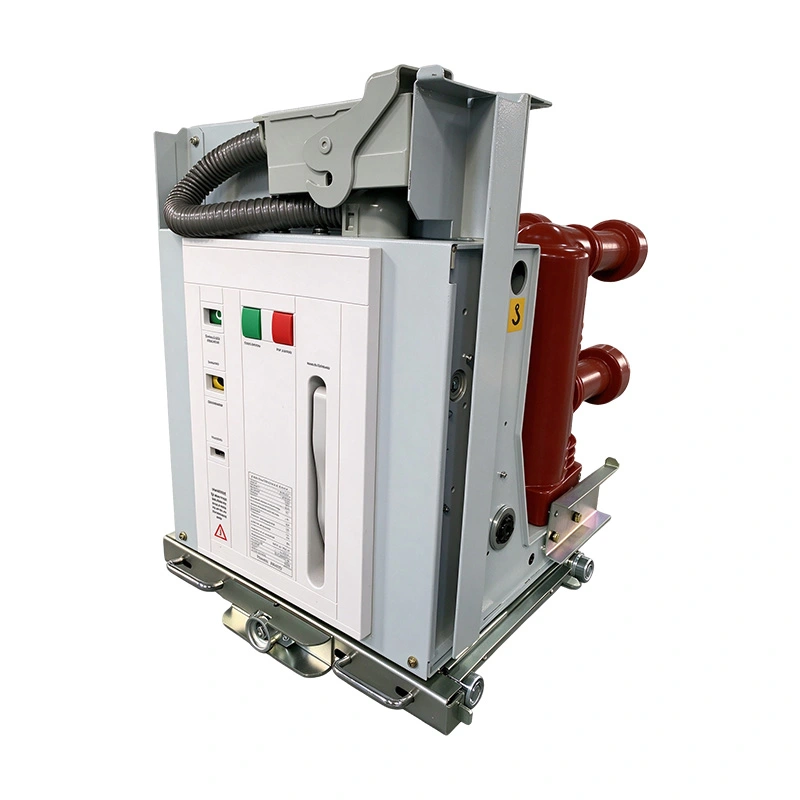

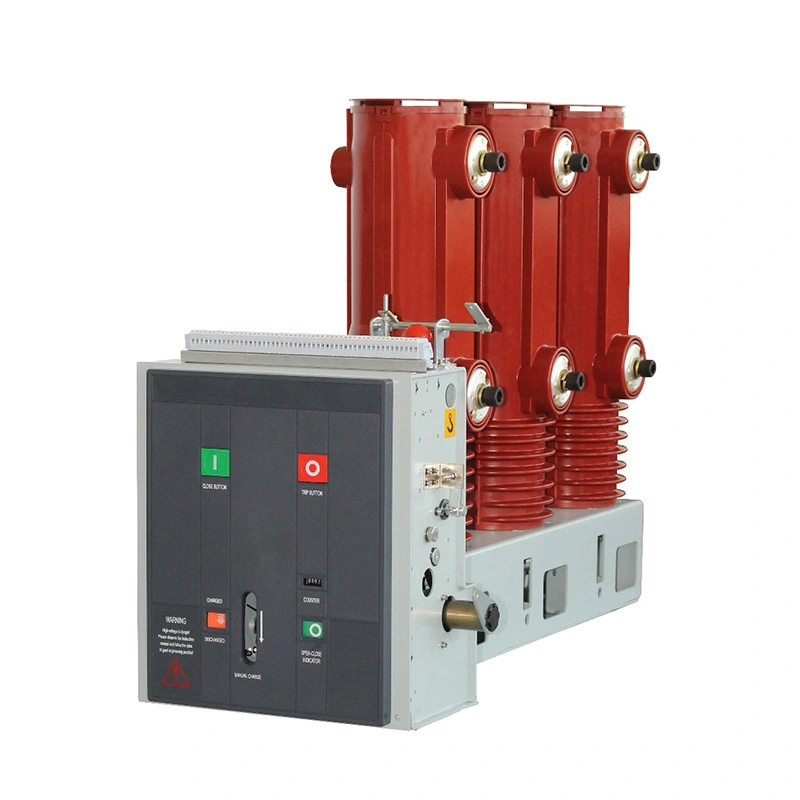

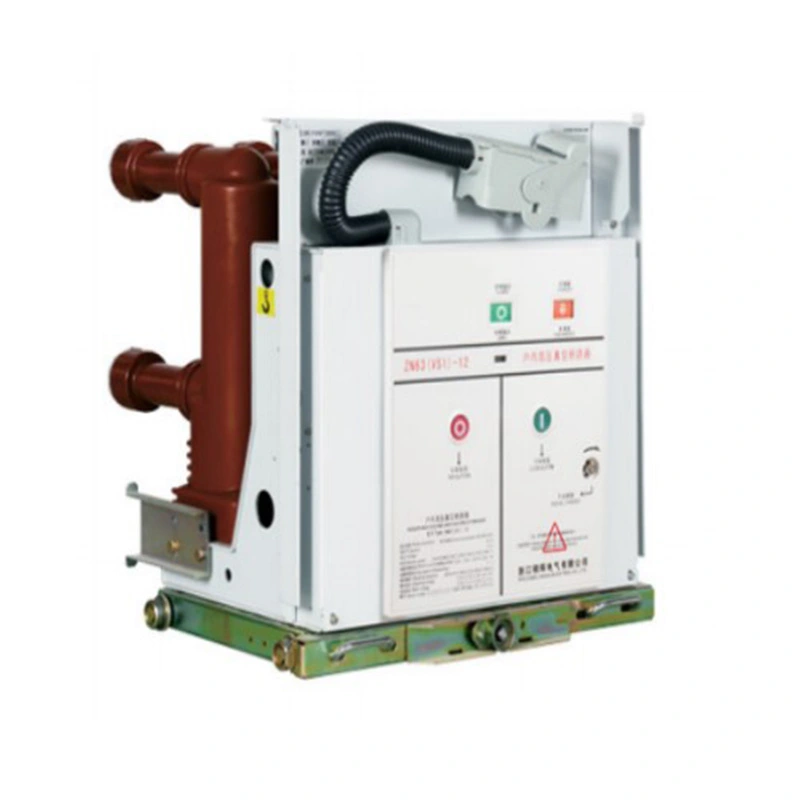

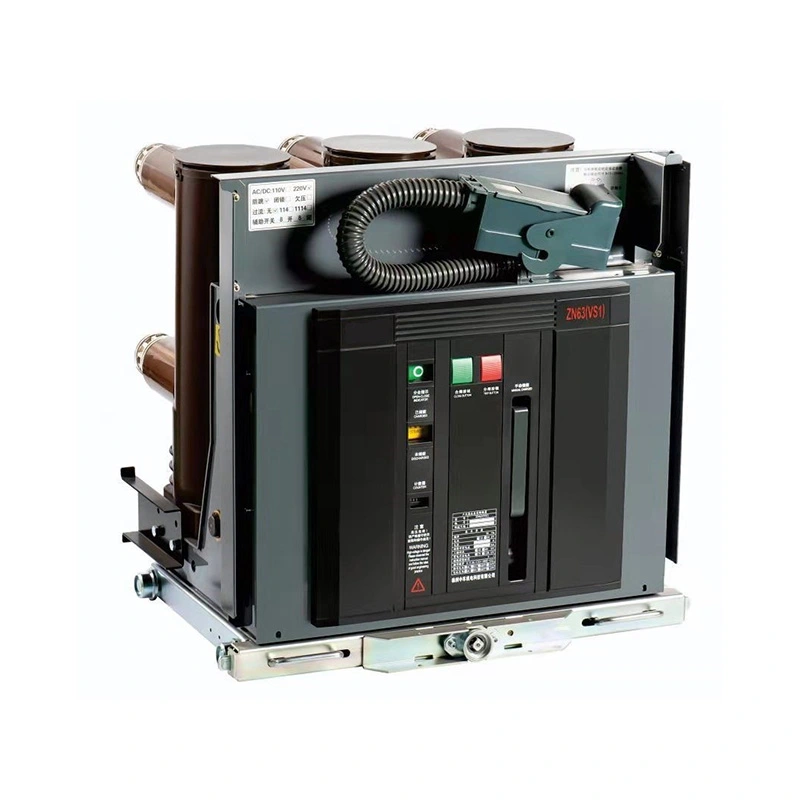

De Usune 36 kV hoogspanningsvacuümstroomonderbreker is ontworpen voor veeleisende toepassingen voor stroomdistributie waar stabiele onderbrekingsprestaties, flexibele configuratie en betrouwbare controle zijn vereist. Met geoptimaliseerde VS1 structuurontwerp, geavanceerde vacuümonderbrekingstechnologie en optionele intelligente beveiligingsfuncties, de product biedt een betrouwbare oplossing voor moderne hoogspanningsschakelsystemen.
Voor projecten op het gebied van hoogspanningsschakelapparatuur zijn mechanische afmetingen en kastcompatibiliteit kritische factoren selectie van apparatuur.
De vaste VS1-structuur is ontworpen met geoptimaliseerde installatieafmetingen, waardoor ingenieurs de onderbreker in verschillende kastconfiguraties volgens de nominale stroomvereisten.
De standaardstructuur ondersteunt verschillende kastbreedtes en huidige niveaus, wat flexibiliteit biedt voor diverse ontwerpen van elektrische systemen.
| Kastbreedte | Nominale stroom | Kenmerken van de hoofddimensies |
| 800 mm | 630A-1600A | Compacte structuur voor middenstroomtoepassingen |
| 1000 mm | 630A-1600A | Geschikt voor grotere kastconfiguraties |
| 1000 mm | 1600A-5000A | Ontworpen voor hogere stroomvereisten |
De geoptimaliseerde mechanische lay-out helpt installatieproblemen te verminderen en tegelijkertijd de coördinatie van de apparatuur te verbeteren hoogspanningsschakelapparatuur.
Nauwkeurige afstemming van afmetingen is belangrijk om technische wijzigingen tijdens de projectinstallatie te verminderen.

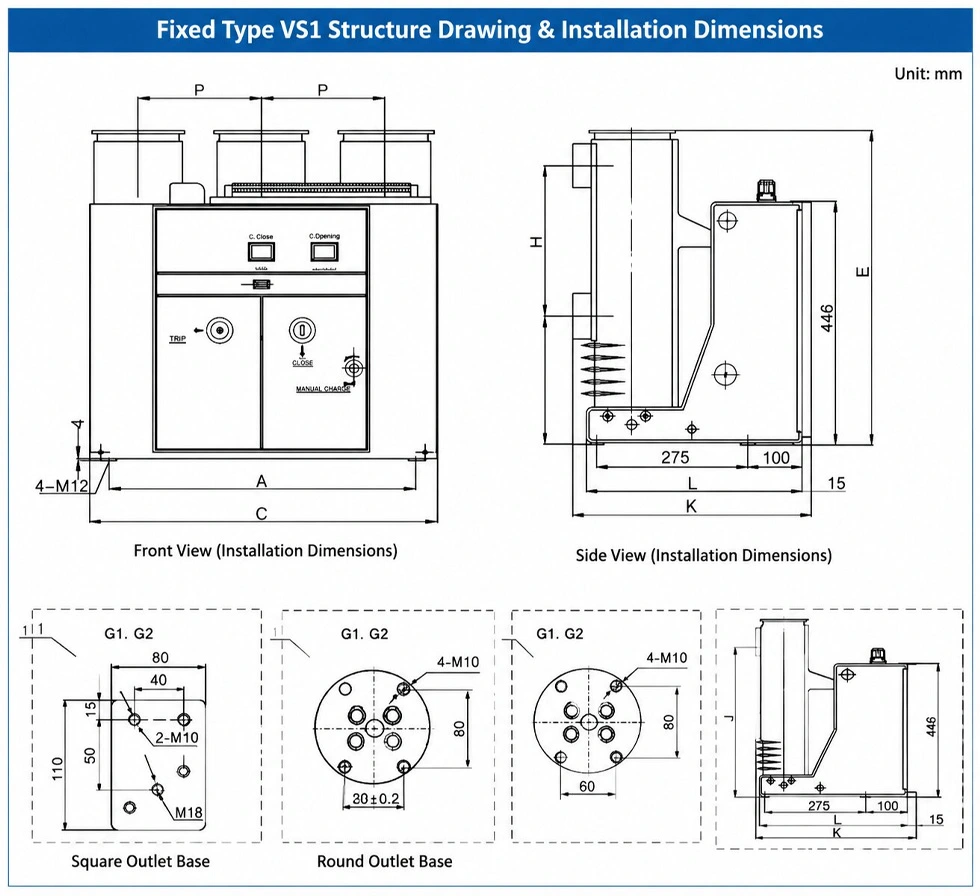

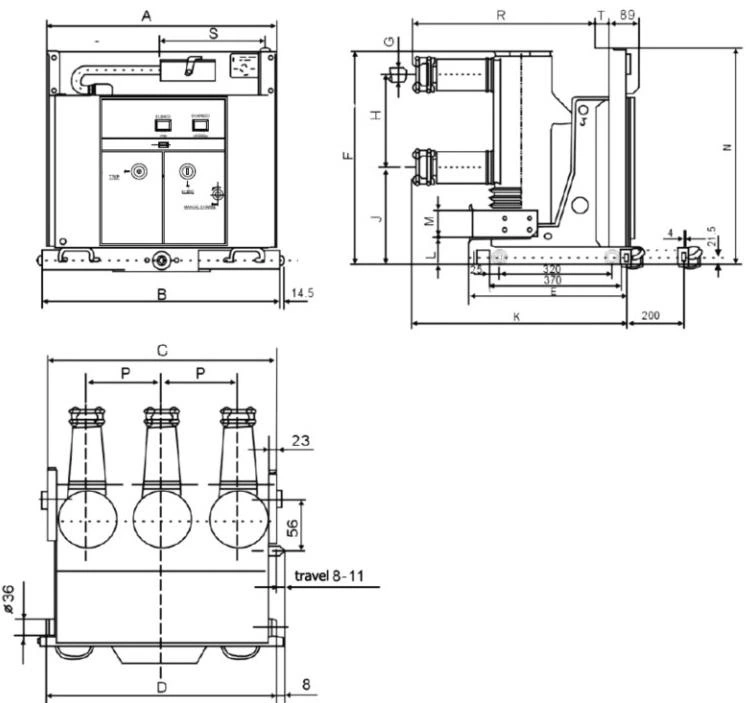

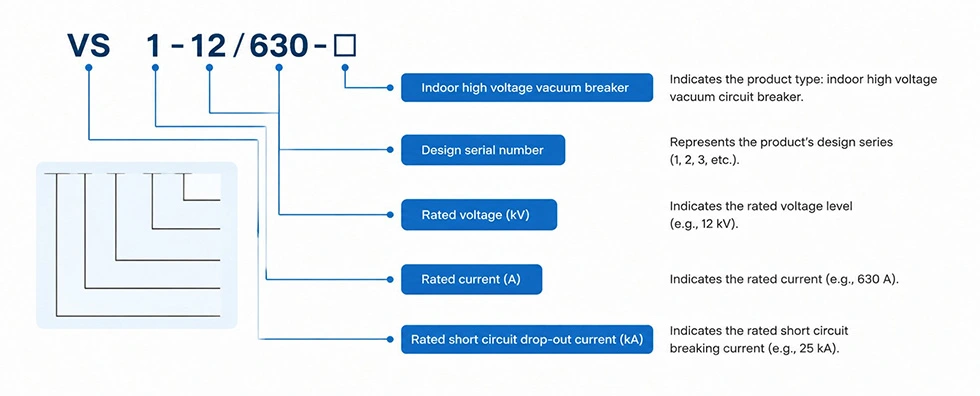

De VS1-serie biedt gestandaardiseerde installatieafmetingen, inclusief montagepositie, aansluitingsopstelling en vereisten voor kastinterfaces.
| Parameter | Kast van 800 mm | Kast van 1000 mm |
| Nominaal stroombereik | 630A-1600A | 630A-5000A |
| Toepassingstype | Vaste installatie | Vaste installatie |
| Structuurontwerp | Compacte configuratie | Configuratie met hoge capaciteit |
Dankzij dit gestandaardiseerde ontwerp kunnen klanten geschikte configuraties selecteren op basis van de systeemcapaciteit en kast vereisten.
Het besturingssysteem heeft rechtstreeks invloed op de bedrijfszekerheid van hoogspanningsschakelapparatuur.
De Usune 36 kV hoogspanningsvacuümstroomonderbreker heeft een professioneel regelcircuitontwerp met optionele componenten, waaronder sluitspoel, openingsspoel, hulpschakelaars, blokkeerspoel, motorenergieopslagsysteem, en overstroom-uitschakelspoel.
| Onderdeel | Functie |
| HQ Sluitspoel | Regelt het sluiten van de onderbreker |
| TQ openingsspoel | Regelt het openen van de onderbreker |
| M-motor | Biedt energieopslagfunctie |
| S1 Hulpschakelaar | Geeft de status van de energieopslag aan |
| S8 Hulpschakelaar | Geeft de testpositie aan |
| S9 Hulpschakelaar | Geeft werkpositie aan |
| Y1 Blokkeerspoel | Biedt bedieningsvergrendelingsbeveiliging |
| Y7-Y9 Over huidige spoel | Biedt overstroombeveiliging |
Met deze configuratie kunnen ingenieurs het besturingssysteem aanpassen aan verschillende projectvereisten.
Tijdens elektrische bediening kunnen herhaalde sluitsignalen abnormale schakelacties veroorzaken.
Het optionele anti-stuiterrelais helpt herhaalde sluithandelingen te voorkomen door het sluitcircuit te ontkoppelen wanneer het sluitsignaal blijft te lang actief.
Deze functie verbetert de bedieningsstabiliteit en beschermt het mechanische bedieningsmechanisme tegen onnodige herhaling acties.
De blokkeerfunctie voorkomt onjuiste bediening wanneer niet aan de controlevoorwaarden wordt voldaan.
Wanneer de secundaire stuurstroomvoorziening niet wordt geactiveerd of niet voldoet aan het vereiste spanningsbereik, wordt de blokkering geactiveerd mechanisme voorkomt onveilige sluithandelingen.
Dit ontwerp verbetert de operationele veiligheid in complexe hoogspanningsomgevingen.
De optionele overstroom-uitschakelfunctie biedt intelligente foutbeveiliging.
Het systeem ontvangt driefasige stroomsignalen van de secundaire zijde van de stroomtransformator en vergelijkt deze met vooraf ingestelde waarden. Wanneer de stroom de instelwaarde overschrijdt, verzendt de beveiligingseenheid een uitschakelsignaal om de te openen onderbreker en voltooi het foutbeveiligingsproces.
| Beschermingsfunctie | Beschrijving |
| Huidige detectie | Bewaakt A-, B- en C-fasestroomsignalen |
| Signaalvergelijking | Vergelijkt huidige waarden met vooraf ingestelde instellingen |
| Trip-uitvoer | Activeert de openingshandeling van de onderbreker |
| Beschermingsresultaat | Onderbreekt foutstroom veilig |
Verschillende projecten kunnen verschillende besturingscircuitopstellingen vereisen.
Het product ondersteunt optionele bedradingsconfiguraties op basis van klantvereisten, inclusief combinaties met anti-bounce-functie, blokkeerfunctie en bedrijfsstroomopties.
| Configuratie | Anti-stuiteren | Blokkeringsfunctie |
| Standaard controle | Optioneel | Optioneel |
| Beveiligingsconfiguratie | Beschikbaar | Beschikbaar |
| Aangepaste bedrading | Volgens projectvereiste | Volgens projectvereiste |
Het flexibele bedradingsontwerp maakt een betere integratie met verschillende beveiligings- en automatiseringssystemen mogelijk.
Bij gebruik van gelijkstroomvoeding moet de polariteit van de gestippelde aansluitklemmen consistent blijven.
De polariteit van de motorbedrading moet het gespecificeerde schakelschema volgen om een correcte werking van de energieopslag te garanderen.
Het bedradingsschema geeft de onderbreker weer in de testpositie, zonder energieopslag en in open toestand.
Een juiste bedrading is essentieel voor een betrouwbare werking van het besturingssysteem.
De Usune 36 kV hoogspanningsvacuümstroomonderbreker is ontwikkeld voor hoogspanningsdistributiesystemen betrouwbare schakelprestaties en langdurige werkingsstabiliteit.
De geoptimaliseerde mechanische structuur, betrouwbare vacuümonderbrekingstechnologie en flexibele besturingsconfiguratie zorgen ervoor dat het is geschikt voor energiedistributieprojecten waarbij veiligheid en betrouwbaarheid belangrijke overwegingen zijn.
Voor ingenieursbureaus en fabrikanten van schakelapparatuur is compatibiliteit met bestaande systemen een belangrijke keuze factor.
De gestandaardiseerde structuur, meerdere kastbreedteopties en configureerbare besturingscircuits vereenvoudigen de integratie in verschillende oplossingen voor hoogspanningsschakelapparatuur.
Bij het selecteren van hoogspanningsstroomonderbrekers moeten klanten vaak een balans vinden tussen operationele vereisten en bescherming functies.
| Vergelijkingsitem | Standaardconfiguratie | Beveiligingsconfiguratie |
| Basis schakelfunctie | Beschikbaar | Beschikbaar |
| Anti-bounce-functie | Optioneel | Inclusief indien nodig |
| Blokkeerbescherming | Optioneel | Beschikbaar |
| Overstroombeveiliging | Externe vereiste | Geïntegreerde optie |
| Systeemveiligheidsniveau | Standaard werking | Verbeterde bescherming |
Verschillende energiesystemen vereisen verschillende stroommogelijkheden.
| Nominaal stroombereik | Aanbevolen toepassing |
| 630A-1600A | Middelzware lastverdelingssystemen |
| 1600A-5000A | Energiesystemen met een hogere capaciteit |
Het selecteren van de juiste stroomsterkte helpt de systeemefficiëntie te verbeteren en overbelasting van apparatuur te voorkomen.
| Parameter | Specificatie |
| Producttype | 36 kV hoogspanningsvacuümstroomonderbreker |
| Serie | VS1 |
| Installatietype | Vast type |
| Nominale stroom | 630A-5000A |
| Kastbreedte | 800 mm / 1000 mm |
| Onderbrekingstechnologie | Vacuümboogonderbreking |
| Besturingsopties | Bescherming tegen stuiteren/blokkeren/overstroom |
| Normen | IEC en GB |
| Certificering | CE |
Om een correcte configuratie te garanderen, moeten klanten de volledige technische vereisten doorgeven voordat ze bestellen.
| Informatie | Doel |
| Nominale spanning | Bevestig het systeemspanningsniveau |
| Nominale stroom | Selecteer geschikte capaciteit |
| Afmetingen kast | Zorg voor compatibiliteit van de installatie |
| Stuurspanning | Match besturingssysteem |
| Bedradingsvereisten | Bevestig optionele functies |
| Beschermingsvereisten | Selecteer extra modules |
Nauwkeurige technische informatie helpt de engineeringbevestigingstijd te verkorten en verbetert de projectefficiëntie.
Usune past een strikt kwaliteitsmanagement toe tijdens de productontwikkeling, productie en testen.
| Certificering | Standaard |
| Kwaliteitsbeheer | ISO9001 |
| Milieubeheer | ISO14001 |
| Beheer van arbeidsveiligheid | ISO45001 |
| Elektrische standaard | IEC en GB |
| Productcertificering | CE |
Deze certificeringen tonen aan dat Usune zich inzet voor het leveren van betrouwbare elektrische hoogspanningsapparatuur voor mondiale klanten.
Klanten moeten rekening houden met de nominale spanning, de nominale stroom, de compatibiliteit van de kast, de besturingsvereisten en de bescherming functies.
Ja. Functies zoals anti-bounce-controle, blokkeerbeveiliging en overstroomuitschakeling kunnen worden geconfigureerd volgens projectvereisten.
Een juiste mechanische afstemming vermindert het aantal aanpassingen aan de installatie en verbetert de efficiëntie van de systeemintegratie.
Het product kan anti-bounce-controle, blokkeerbeveiliging en intelligente overstroom-uitschakelfuncties ondersteunen.
