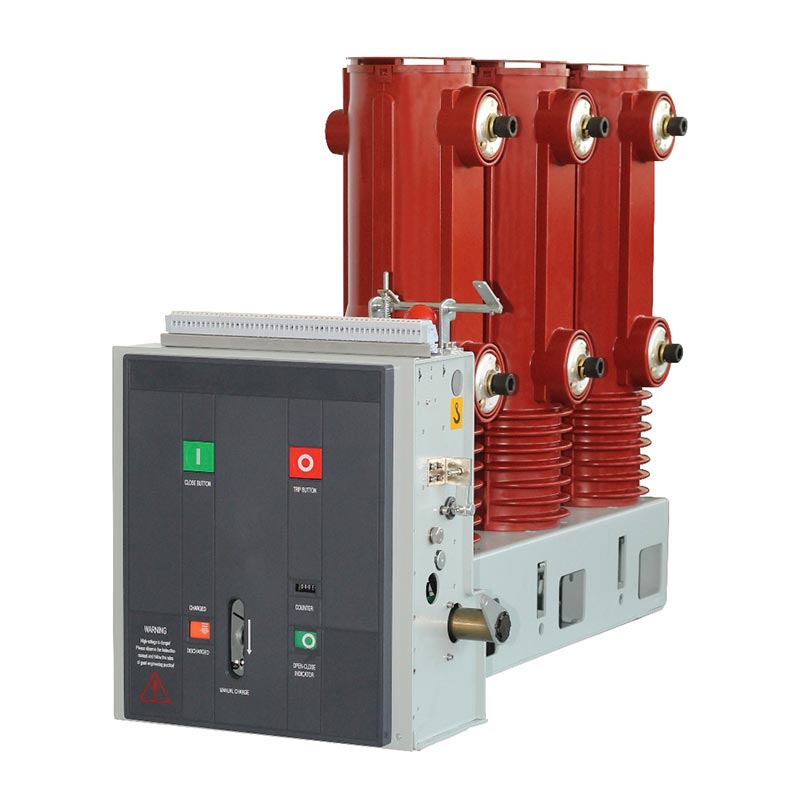

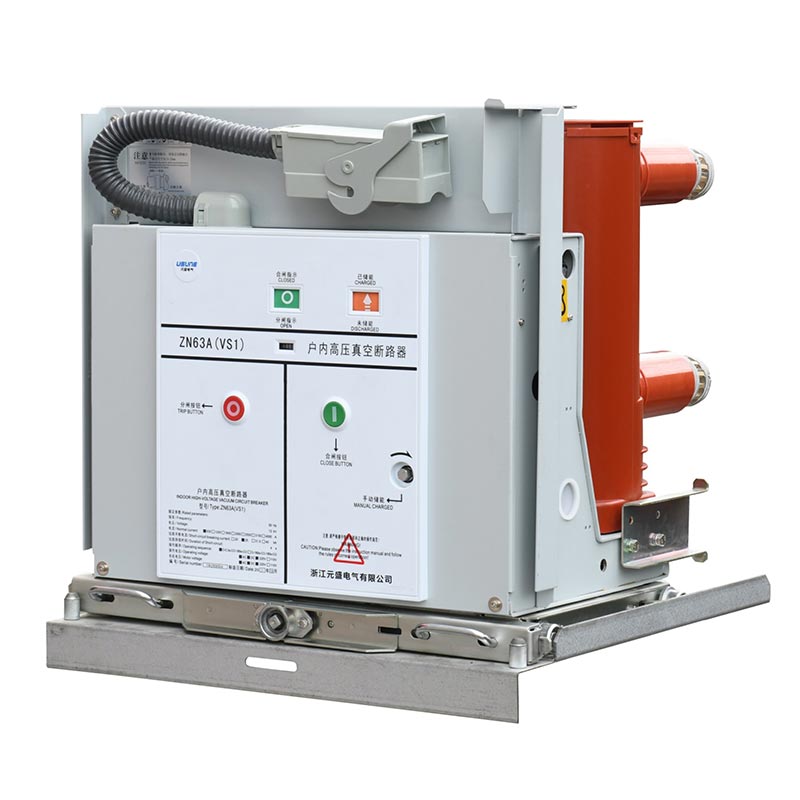

De Usune 33kv Indoor Vcb-vacuümstroomonderbreker is een product van de nieuwe generatie, ontworpen op basis van geavanceerde schakelapparatuur R&D-concepten en de werkelijke behoeften van de mondiale energiedistributiemarkt. Het is geschikt voor driefasige wisselstroom 50 Hz stroomdistributiesystemen voor binnenshuis met een nominale spanning van 40,5 kV (bedrijfsniveau 33 kV), kerncentrale functies zoals normale belastingschakeling, foutstroomonderbreking, systeemoverbelastingsbeveiliging en apparatuur veiligheidsisolatie.
Het product verlaat complexe en redundante structuren en neemt een geïntegreerd frame en een modulaire lay-out aan, geoptimaliseerd voor vaste zijmontage in hoogspanningsschakelapparatuur. Het biedt aanzienlijke voordelen op het gebied van kastruimte aanpassing, algemene structurele stabiliteit en latere exploitatie en onderhoud. Vergeleken met conventionele indoor vacuümstroomonderbrekers, is beter aanpasbaar aan frequente bedrijfsomstandigheden, heeft een langere mechanische levensduur en stabielere werkingsconsistentie, volledig voldoend aan de continue en betrouwbare bedrijfsvereisten van kritiek voedingsverbindingen.
Het is speciaal ontwikkeld om de pijnpunten van praktische toepassingen in 33kV/40,5kV binnenschakelapparatuur aan te pakken. maakt gebruik van professionele schakelaarontwerplogica. De mechanische uitgangskarakteristieken zijn perfect afgestemd op de operationele vereisten van de vacuümonderbreker. Alle structurele en prestatieconfiguraties zijn ontworpen voor vaste installaties binnenshuis, frequente operaties, onderstations en scenario's voor industriële stroomdistributie. De technologie is volwassen en zeer praktisch voor technische toepassingen.
De 33kV Vcb-vacuümstroomonderbreker voor binnenshuis maakt gebruik van een volwassen modulair veerbedieningsmechanisme. Zijn transmissie De structuur is eenvoudig en betrouwbaar, zonder complexe of gemakkelijk beschadigde transmissieverbindingen. Geverifieerd in tal van industriële energiedistributie, upgrades van onderstations en energievoorzieningsprojecten voor de mijnbouw, het blijkt uitstekend te zijn prestaties op het gebied van sluit- en openingsnauwkeurigheid, mechanische levensduur en anti-interferentiemogelijkheden.
De bedieningsspoel, de energieopslagmotor en de bedieningslogica zijn allemaal ontworpen volgens de nominale parameters. De Het spanningsaanpassingsbereik is duidelijk en de logica van de hulpschakelaarkoppeling is betrouwbaar. Het product wordt gesloten, opening en energieopslag zijn gestandaardiseerd, met volledige afmetingen, interfaces en bedrading configuraties. Het kan direct worden gekoppeld aan standaard 33kV-schakelapparatuur voor binnengebruik, waardoor een sterke compatibiliteit wordt geboden hoge vervangbaarheid.
Uitgerust met dubbele elektrische/handmatige energieopslagmodi, zijn de statusindicator en de hulpschakelaar gesynchroniseerd. In de latere fasen van het struikelen wordt gebruik gemaakt van een hydraulisch bufferabsorptieontwerp, waardoor impactslijtage effectief wordt verminderd het verbeteren van de operationele veiligheid. Het biedt duidelijke feedback over de energieopslag en de openings-/sluitingsstatus, waardoor problemen worden vermeden risico op verkeerde bediening en het alomvattend garanderen van de veiligheid op het gebied van bediening en onderhoud ter plaatse.
De kern van de Usune ZN85C-40.5 33kV Vcb-vacuümstroomonderbreker voor binnen maakt gebruik van een speciale modulaire veerbediening mechanisme, dat volledig in het frame van de apparatuur is geïnstalleerd en een onmisbaar kernonderdeel is van de algemene structuur van de stroomonderbreker. Dit mechanisme is speciaal ontworpen voor 40,5 kV binnen, met vaste montage aan de zijkant modellen, met een sterk vereenvoudigde transmissiestructuur en een meer rationele krachtverdeling.
Het belangrijkste structurele hoogtepunt is de perfecte aanpassing aan de verticale lay-out van de stroomonderbreker. waardoor een sterk geïntegreerde montage met het hoofdcircuit en het poolsysteem mogelijk is. De uitgangskrachtcurve van het mechanisme sluit perfect aan bij de operationele vereisten van de vacuümonderbreker, waardoor problemen zoals niet-overeenkomende werking worden vermeden snelheden, onstabiele contactdruk en korte mechanische levensduur veroorzaakt door conventionele mechanismen. Het is bijzonder geschikt voor de mechanische kenmerken en bedrijfsomstandigheden van een 40,5 kV vacuümcircuit binnenshuis brekers.
Het sluitvermogen van de stroomonderbreker wordt volledig geleverd door de energieopslag van de sluitveer, die beide ondersteunt elektrische motoraandrijving en handmatige bedieningsmodi. Zelfs tijdens stroomuitval of onderhoud zorgt het voor normaal functioneren energieopslag en back-upsluiting.
In de modus voor opslag van elektrische energie drijft de energieopslagmotor, die aan de zijplaat van het mechanisme is bevestigd, het tandwiel aan transmissiesysteem. In de handmatige energieopslagmodus trekt de operator aan een speciale draaihendel voor energieopslag de tandwielas en het tandwielsamenstel. Door de vrijloopkoppeling draait de energieopslagas synchroon, het uitrekken van de sluitveer om de energieopslag te voltooien.
Wanneer de volledige energieopslag is bereikt, vergrendelt de energieopslagpal de nokkenrol en de vrijloopkoppeling veilig wordt automatisch uitgeschakeld. Tegelijkertijd zorgt de verbindingsplaat ervoor dat de energieopslagindicator omdraait, geeft de indicator "energie opgeslagen" weer en de hulpschakelaar schakelt over om de motorstroom uit te schakelen. Hierbij Op dat moment komt de stroomonderbreker in de gereedstand voor sluiten, met een duidelijke en betrouwbare status.
Sluiten kan worden bereikt door handmatig op de sluitknop te drukken of door de sluitelektromagneet op afstand te bedienen. Bij activering geeft het energieopslagmechanisme de palvergrendeling en de vooraf opgeslagen sluitveer snel vrij trekt samen, waardoor de nok, de energieopslagas en de vrijloopkoppeling synchroon bewegen.
De nok drijft het koppelingsmechanisme verder aan, duwt de geïsoleerde trekstang en beweegt het contact richting de sluiting positie, het samendrukken van de contactschijfveer en het tot stand brengen van de stabiele contactdruk die nodig is voor de nominale druk huidige geleiding. Na het sluiten vergrendelt de sluitpal de mechanismerol, waardoor de gesloten positie behouden blijft; de energieopslagindicator en hulpschakelaar worden automatisch gereset, waardoor het motorcircuit wordt aangesloten. Met een externe stroomtoevoer, gaat het onmiddellijk naar de toestand van de hernieuwde energieopslag, de indicator voor sluiten/openen schakelt over naar de "gesloten" staat, en de hoofd- en hulpschakelaars voltooien synchroon schakelen.
Trip kan op drie manieren worden geactiveerd: handmatig via de tripknop, via een externe elektrische trip-unit of via een overstroom-uitschakeleenheid. Bij activering worden de sluitgrendels ontgrendeld, waardoor de vergrendelingsstatus tussen de vergrendelingen wordt opgeheven mechanisme en de rollen.
Onder de gecombineerde werking van de contactveer en de uitschakelveer komen de bewegende en stationaire contacten binnen de vacuümonderbrekerkamer van de vaste pool wordt snel en betrouwbaar gescheiden, waardoor foutstroom of belasting wordt bereikt huidige onderbreking. In de latere stadia van de uitschakelactie absorbeert de ingebouwde hydraulische buffer het residu impactenergie, beperking van de uiteindelijke uitschakelpositie, vermindering van mechanisch impactgeluid en slijtage, en verlenging van de algehele mechanische levensduur van de apparatuur.
Installatiemethode en afmetingen

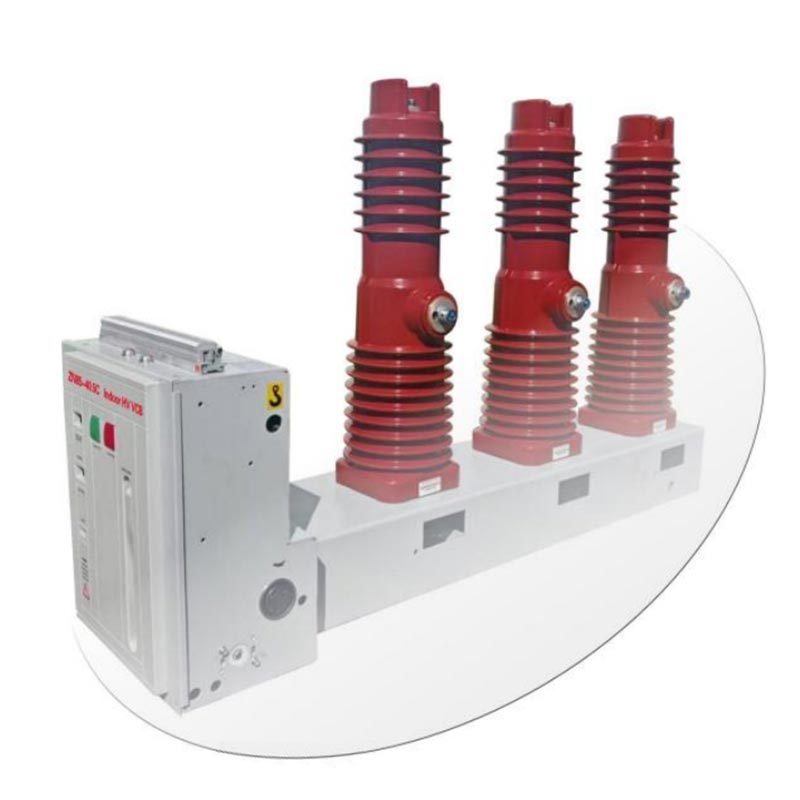

De Usune ZN85C-40.5 heeft een vaste, aan de zijkant gemonteerde installatiestructuur, speciaal ontworpen voor standaard binnentoepassingen. hoogspanningsschakelapparatuur. Het beschikt over een hoge kastcompatibiliteit, gemakkelijke montage, inbedrijfstelling en daaropvolgende onderhoud, en ondersteunt drie reguliere bedradingsinstallatiemethoden:
- Rechter uitgaand kabeltype
- Top-inkomend kabeltype
- Inbouw installatietype
De totale afmetingen komen strikt overeen met de algemene specificaties voor eenheidsmatching (zie Figuur 1 voor details). montagegatafstand, totale lengte, breedte, hoogte en railaansluitingsafmetingen), waardoor gestandaardiseerd mogelijk is vervanging en uniforme afstemming van kasten, waardoor de ontwerp-, aanpassings- en installatiekosten voor de klant worden verlaagd.
EEN: Ja. De nominale ontwerpspanning van het product bedraagt 40,5 kV, wat volledig voldoet aan de conventionele vereisten voor gebruik binnenshuis van 33kV-voedingssystemen. Het heeft voldoende isolatie- en breekcapaciteitsmarges en kan veilig en stabiel zijn toegepast op 33kV indoor schakelapparatuurprojecten in industriële en mijnbouwbedrijven, energiecentrales en kleine en middelgrote onderstations.
A: Deze 33kV Vcb-vacuümstroomonderbreker voor binnen is uitgerust met een speciale handmatige energieopslaghendel. Wanneer de de externe stroomvoorziening wordt onderbroken of de motor valt uit, de operator kan het sluiten en de energie handmatig voltooien opslagwerking via de energieopslaghandgreep, waardoor een normale sluitingswerking wordt bereikt en aanzienlijk wordt verbeterd de noodwerkingsmogelijkheden van de apparatuur bij stroomuitval en onderhoudsomstandigheden.
A: Dit aan de zijkant gemonteerde vaste model heeft een sterkere structurele stijfheid en minder radiale installatieruimte, waardoor het gemakkelijker te combineren met compacte schakelapparatuur. Het biedt ook een hogere stabiliteit bij frequent gebruik en trillingen omstandigheden. Installatie, bevestiging en daaropvolgend onderhoud zijn eenvoudiger, waardoor het meer geschikt is voor industriële toepassingen gebruikers, retrofitprojecten en niet-volledige vervangingsscenario's van het ladetype met hoge eisen aan vaste en betrouwbare werking.
