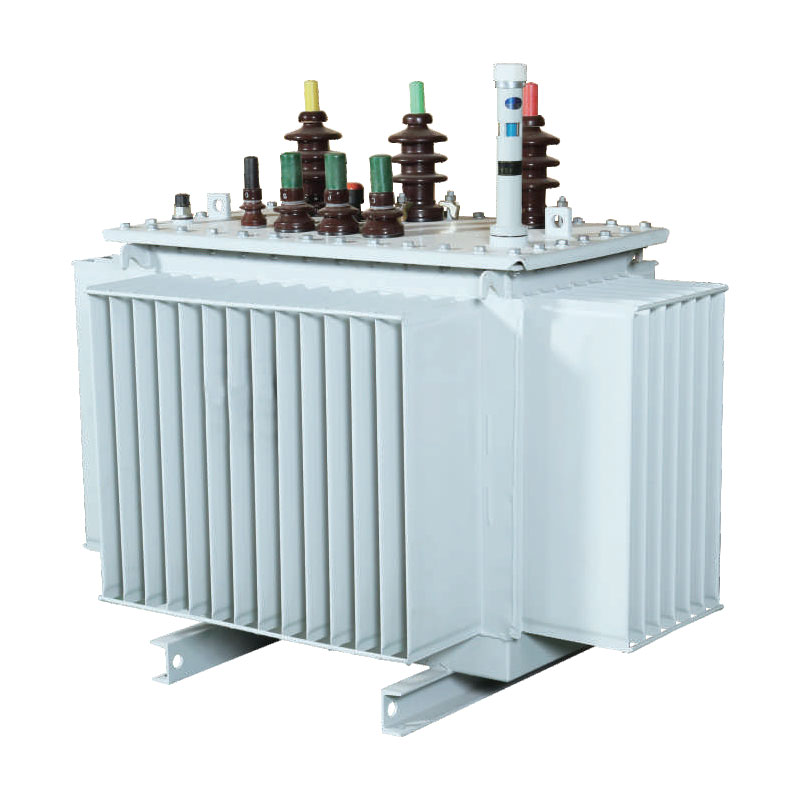

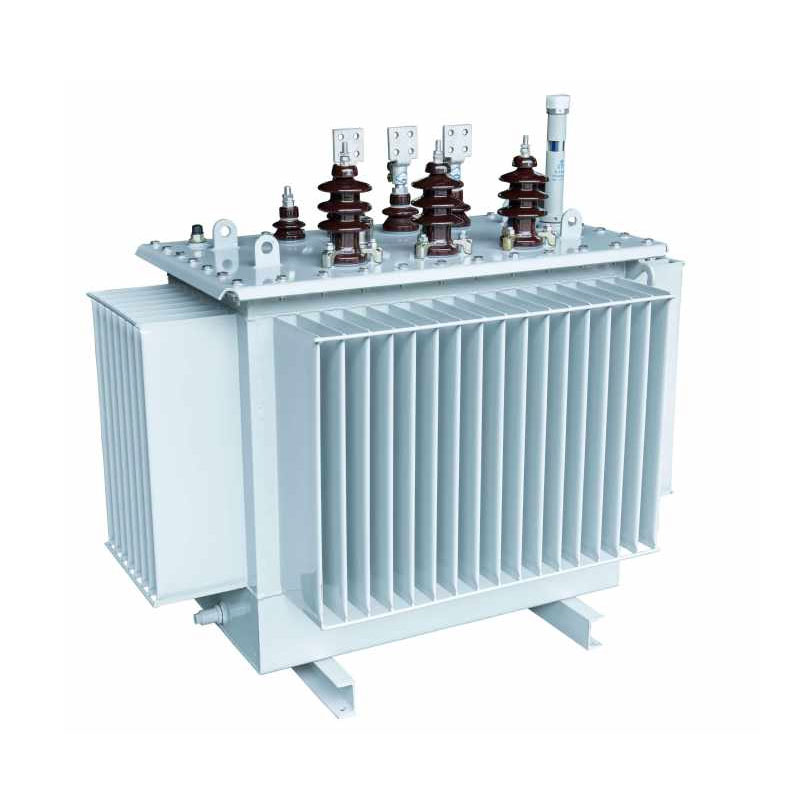

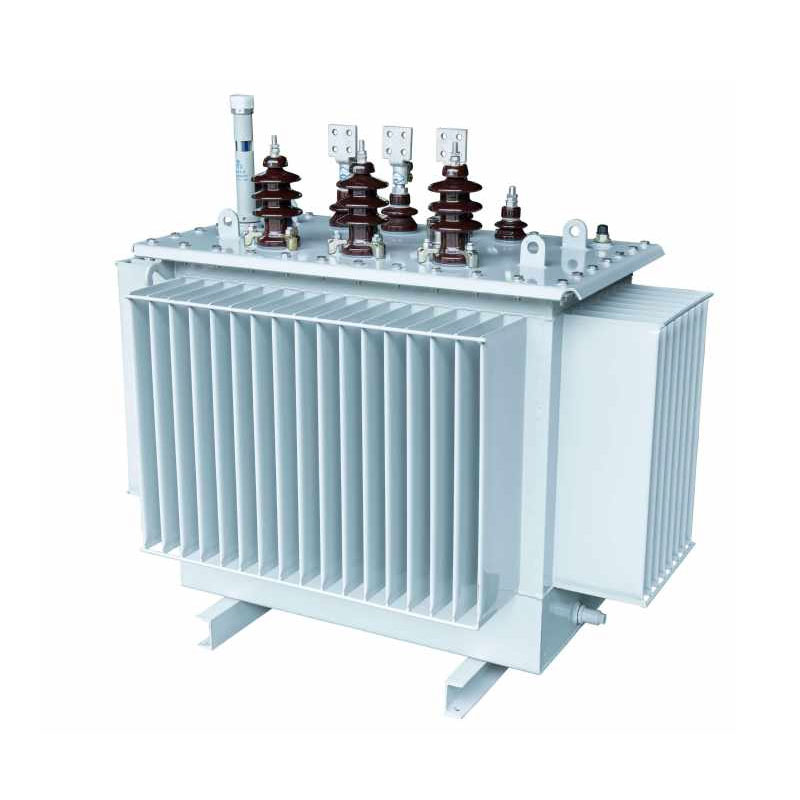

2500KVA vloeistofondergedompelde distributietransformatoren

Geoptimaliseerd voor 10 kV, 20 kV en 36 kV middenspanningsdistributietoepassingen, Usune 2500 kVA vloeistofondergedompelde distributie transformatoren verschillen van traditionele gestapelde kernmodellen door gebruik te maken van een gelijkzijdige driehoekige 3D-gewikkelde kernstructuur, wat resulteert in een efficiënter magnetisch circuitsysteem. Het ontwerp zorgt voor een gapless magnetisch circuit met gelijke en minimale padlengten over alle drie de fasen, waardoor de nullastverliezen en het bedrijfsgeluid aanzienlijk worden verminderd en tegelijkertijd wordt gewaarborgd uiterst nauwkeurige driefasige balans en onderdrukking van de derde harmonische. Gecombineerd met volwassen olie-ondergedompelde isolatie technologie en anti-corrosieontwerp van industriële kwaliteit, passen de transformatoren zich volledig aan complexe bedrijfsomstandigheden aan voldoen aan de standaardisatievereisten van moderne slimme netwerken.

Deze transformatoren zijn vervaardigd en getest in strikte overeenstemming met de industrienormen en zijn geschikt voor netupgrades in stedelijke en landelijke gebieden, evenals de stroomvoorziening voor industriële en mijnbouwbedrijven. Ze integreren naadloos met gecombineerde transformatoren en geprefabriceerde onderstations, die een sterke toepassingsveelzijdigheid en hoge operationele capaciteit bieden stabiliteit.

Kernstructurele kenmerken en technische voordelen

1. Geoptimaliseerde kernstructuur: laag verlies en weinig ruis

De kern maakt gebruik van korrelgeoriënteerde siliciumstaalplaten met hoge permeabiliteit en lage hysteresis. Deze zijn nauwkeurig gesneden met behulp van Duitse GEORG dwarsdoorsnedeapparatuur en geassembleerd via een 45° naadloos verbindingsproces. De vellen worden gestapeld vormen een cirkelvormige doorsnede met meerdere stappen, waardoor magnetische lekkage en luchtspleetverliezen volledig worden geëlimineerd. Dit vermindert effectief het energieverbruik bij onbelaste belasting en het bedrijfsgeluid, waardoor de stabiliteit van het magnetische circuit op de lange termijn wordt gegarandeerd consistente prestaties.

2. Hoogwaardig spoelontwerp met uitstekende kortsluitvastheid

De vloeistofondergedompelde distributietransformatoren van 2500 kVA hebben een gedifferentieerde spoelconfiguratie: de hoogspanning spoel maakt gebruik van een cilindrische structuur, terwijl de laagspanningsspoel een keuze biedt tussen cilindrisch en folietype structuren. Dit ontwerp verbetert de weerstand van de apparatuur tegen kortsluiting en mechanische schokken aanzienlijk stabiliteit, waardoor vervorming van de spoel of schade veroorzaakt door plotselinge netkortsluitingen effectief wordt voorkomen. Bovendien, het optimaliseert de verdeling van het magnetische veld, waardoor een efficiëntere werking van het magnetische circuit en een hoger totaalvermogen wordt gegarandeerd transmissie-efficiëntie.

3. Tank van industriële kwaliteit die hoge duurzaamheid en veelzijdigheid biedt

De tank is gemaakt van uiterst nauwkeurig koudgewalste staalplaten, vervaardigd op speciaal GEORG-golfplaten tankproductielijn. Het oppervlak is afgewerkt met een anti-corrosiecoating van petrochemische kwaliteit die bestand is tegen olie, chemicaliën en oxidatie, waardoor het geschikt is voor zware industriële omgevingen en bedrijfsomstandigheden buitenshuis. De De gegolfde structuur zorgt voor een efficiënte warmteafvoer en biedt tegelijkertijd ruimte voor thermische uitzetting en krimp van de isolatieolie tijdens bedrijf. Een volledig afgedicht ontwerp isoleert de unit van lucht, waardoor de werking aanzienlijk wordt vertraagd veroudering van de isolatieolie en verlenging van de algehele levensduur van de apparatuur.

4. Isolatiestructuur van klasse A die een veilige en stabiele werking garandeert

De apparatuur maakt gebruik van een klasse A-isolatiesysteem met concentrische hoog- en laagspanningsspoelopstellingen; de inter-coil gap maakt gebruik van een structuur die kartonnen hoezen combineert met kleine olie-spleetbarrières. Dit gelaagd Het isolatieontwerp verdeelt de spanning in het elektrische veld gelijkmatig en verbetert de algehele isolatiesterkte op effectieve wijze het voorkomen van isolatiebreuk en ontladingsfouten, waardoor een veilige, langdurige werking onder beide nominale waarden wordt gegarandeerd en deellastomstandigheden.

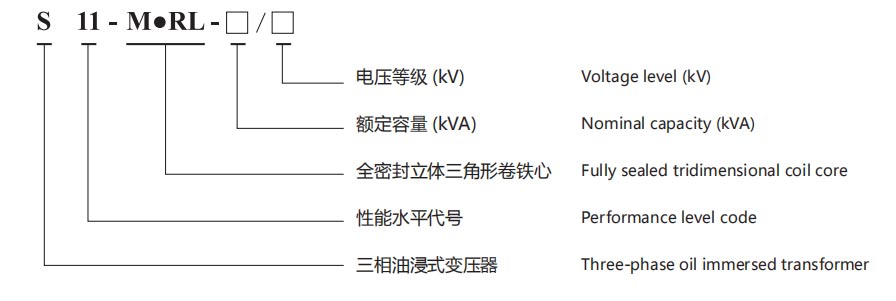

Producttype

Energiebesparing en economische voordelen

De Usune 2500kVA vloeistofondergedompelde distributietransformator biedt aanzienlijke energiebesparende voordelen het verminderen van zowel de operationele kosten als de CO2-uitstoot voor ondernemingen. De onderstaande kernformules voor het berekenen van voordelen zijn mogelijk voor de precieze kwantificering van de economische en ecologische waarde:

1. Formule voor jaarlijkse elektriciteitskosten: Jaarlijkse elektriciteitskosten (CNY/jaar) = [Nullastverlies (kW) + belastingsverlies (kW) × (gemiddeld Belastingsfactor)²] × 365 dagen × 24 uur × Elektriciteitsprijs
2. Formule voor koolstofemissie: jaarlijkse CO₂-uitstoot = [verlies bij nullast (kW) + belastingverlies (kW) × (gemiddelde belastingsfactor)²] × 365 dagen × 24 uur × Koolstofemissiefactor (kg-CO₂/kWh)

Vergeleken met traditionele transformatoren met dezelfde capaciteit heeft dit product lagere nullast- en belastingsverliezen. Langdurig gebruik verlaagt voortdurend de elektriciteitskosten en vermindert de CO2-uitstoot, in lijn met "Dual Carbon" beleid en groene bedrijfsproductienormen, terwijl ze tegelijkertijd uitstekende economische en ecologische voordelen opleveren.

Technische parameters

10kV S11-serie driefasige olie-ondergedompelde distributietransformator

Opmerking: Voor transformatoren met een nominaal vermogen van 500 kVA en lager is het belastingsverlies boven de helling in de tabel van toepassing op de Dyn11 verbindingsgroep, en het belastingsverlies onder de helling is van toepassing op de Yyn0-verbindingsgroep.

10kV S13-serie driefasige ondergedompelde distributietransformator

10kV S14-serie driefasige olie-ondergedompelde distributietransformator

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Toepassingscasus uit de echte wereld

In 2025 werden met succes acht Usune 2500kVA 10kV vloeistofondergedompelde distributietransformatoren ingezet in een belangrijke renovatieproject voor een stads-landelijk netwerk in Shouguang, Shandong. Deze units leveren stroom aan moderne landbouwkassen, industrieparken en woonwijken – toepassingen die strenge normen vereisen voor de stabiliteit van apparatuur en energie efficiëntie en aanpassingsvermogen aan de omgeving.

Na de inbedrijfstelling functioneerden de geprefabriceerde substationunits het hele jaar door stabiel en zonder storingen. Het gemeten bedrijfsgeluid bleef onder de 55 dB, de driefasige onbalans was minder dan 1% en de derde harmonische onderdrukking prestatie was uitstekend. Vergeleken met de oudere transformatoren die ze vervingen, realiseerde het project een reductie van 17,8% totale verliezen en bespaarde meer dan CNY 260.000 aan jaarlijkse elektriciteitskosten. Het volledig afgedichte tankontwerp elimineert problemen gerelateerd aan veroudering en lekkage van isolatieolie; de jaarlijkse prestatie zonder storingen bevestigt de stabiliteit van het product volledig en energiebesparende voordelen in stedelijke en landelijke netwerkomgevingen.

Veelgestelde vragen

Vraag 1: Welke spanningsniveaus en toepassingsscenario's worden gebruikt voor 2500 kVA vloeistofondergedompelde distributietransformatoren ondersteuning?

De productlijn omvat middenspanningsniveaus van 10 kV, 20 kV en 36 kV, waardoor deze geschikt is voor stedelijke en landelijke netwerken renovaties, industriële en mijnbouwbedrijven, commerciële parken en scenario's voor de stroomvoorziening van woningen. Er zijn gespecialiseerde optimalisaties geïmplementeerd voor gecombineerde transformatoren en geprefabriceerde onderstations, waardoor dit mogelijk wordt gemaakt ze voldoen aan de installatie- en operationele vereisten voor buitenomgevingen, zware industriële omstandigheden en compacte stedelijke distributielocaties.

Vraag 2: Wat zijn de belangrijkste voordelen van dit product vergeleken met traditionele transformatoren met dezelfde capaciteit?

Er zijn drie kernvoordelen: ten eerste maakt het gebruik van een gapless, driedimensionale wondkernstructuur, wat resulteert in lagere verliezen en ruis, evenals een meer gebalanceerde en stabiele driefasige voeding. Ten tweede, de geoptimaliseerde spoel en tankconstructies bieden superieure kortsluit- en corrosieweerstand, wat leidt tot een lager uitvalpercentage van apparatuur. Ten derde vertraagt het volledig afgedichte, luchtgeïsoleerde ontwerp de veroudering van isolatieolie, waardoor de levensduur met meer dan 30% wordt verlengd. 20% vergeleken met traditionele apparatuur en verlaging van de exploitatie- en onderhoudskosten op de lange termijn.

Vraag 3: Hoe zijn de energiebesparende en CO2-reducerende voordelen van de 2500 kVA vloeistofondergedompelde distributietransformatoren gedemonstreerd in de praktijk?

Het product minimaliseert bedrijfsverliezen aan de bron door geoptimaliseerde magnetische circuits en structureel ontwerp; De gemeten nullast- en lastverliezen presteren beter dan die van traditionele apparatuur die aan nationale normen voldoet. Gebaseerd op gestandaardiseerde formules voor energieverbruik en koolstofemissie, waardoor langdurig gebruik consequent de elektriciteit verlaagt kosten voor bedrijven. Bovendien verminderen verminderde energieverliezen direct de CO2-uitstoot aan de kant van de energievoorziening. het faciliteren van groene, koolstofarme upgrades voor netwerkprojecten en productiebedrijven, waardoor beide worden gerealiseerd economische en ecologische waarde.
