KYN61-40.5 met metaal beklede uittrekbare AC-schakelapparatuur voor binnen is ontworpen voor 40,5 kV, 50/60 Hz driefasige AC-stroomdistributiesystemen. ABB adopteren gestandaardiseerd schetsontwerp en mens-machine-interfaceconcepten, dit hoogspanningsschakelapparatuur combineert de beproefde KYN61-compartimentstructuur met Industrieel uiterlijk in ABB-stijl en geavanceerde operationele veiligheidsvoorzieningen.
Ontworpen voor betrouwbare middenspanningsstroomdistributietoepassingen, de KYN61-40.5 Schakelapparatuur biedt uitstekende mechanische sterkte, elektrisch prestatie- en onderhoudsgemak voor onderstations, energiecentrales en industriële energiesystemen.

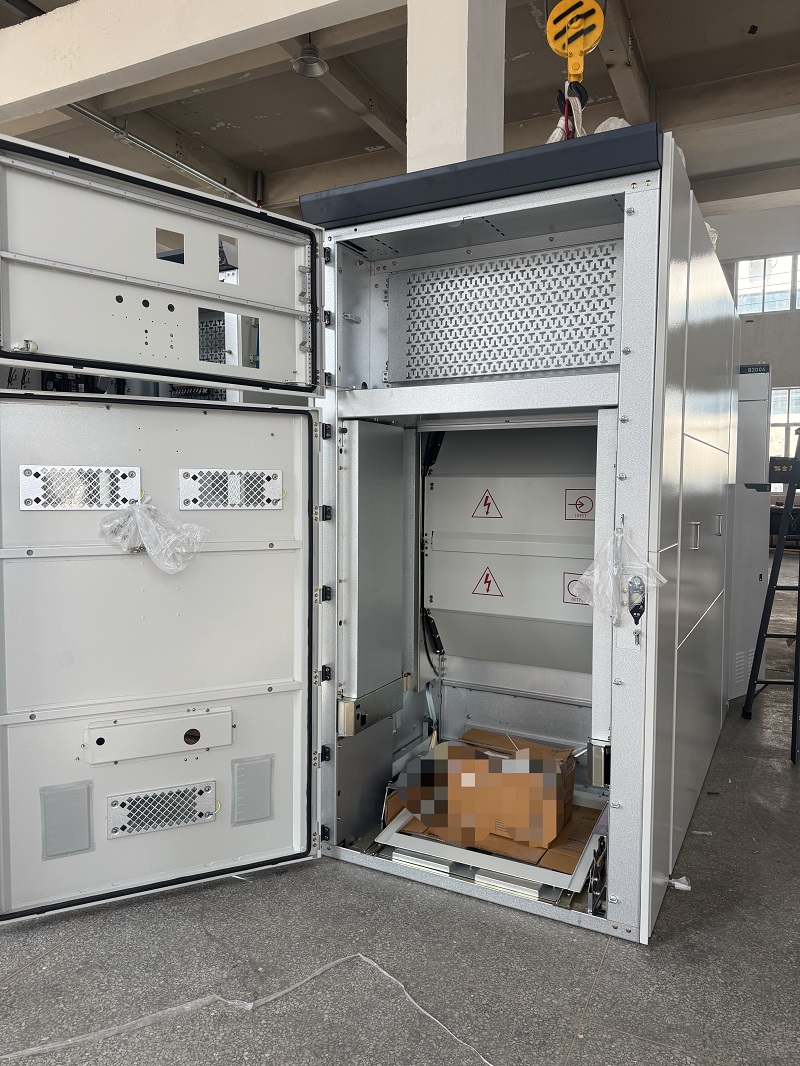

De kastbehuizing van de KYN61-40.5 schakelapparatuur is vervaardigd met behulp van hoogwaardige kwaliteit met aluminium-zink gecoate stalen platen verwerkt door CNC-buigtechnologie. De structuur maakt gebruik van een zeer sterke vastgeschroefde montagemethode zonder lassen, waardoor wordt verzekerd uitstekende stijfheid van de kast, maatnauwkeurigheid en mechanische stabiliteit op lange termijn.
De standaard kastafmetingen zijn:
De behuizing is door geaarde metalen scheidingswanden in vier onafhankelijke delen verdeeld compartimenten:
Elk compartiment beschikt over een onafhankelijk drukontlastingskanaal om effectief te kunnen werken laat de interne boogdruk vrij en verbeter de operationele veiligheid.
Het voorpaneel van de KYN61-40.5-schakelapparatuur heeft een geïntegreerd bedieningsontwerp. Het kijkvenster voor het instrument, de mechanische bedieningshendel, de positie van de handkar indicator-, vergrendelingsmechanisme en waarschuwingslabels zijn overzichtelijk gerangschikt georganiseerde lay-out, waardoor operators snel de status van de apparatuur kunnen identificeren.
Geoptimaliseerde ventilatieroosters zorgen voor een efficiënte warmteafvoer met behoud van warmte een strak en uniform uiterlijk van de kast. De beschermingsgraad van de behuizing bereikt IP4X, en het beschermingsniveau is IP2X als de deur van het stroomonderbrekercompartiment open is geopend.
De KYN61-40.5-schakelapparatuur is volledig compatibel met ABB HD4 en VD4-40.5 uittrekbare vacuümstroomonderbrekers, evenals beveiligingsrelais uit de ABB REF-serie. Dit maakt het een ideale oplossing voor projecten die ABB-compatibele schakelapparatuur vereisen configuraties.
De uittrekbare handkar heeft een op de vloer gemonteerd schroefaandrijfmechanisme, voor een soepele werking en uitstekende uitwisselbaarheid voor het ABB-vacuümcircuit brekers. Het complete vergrendelingssysteem met vijf preventieve elementen is mechanisch geïntegreerd en elektrische veiligheidsbeschermingsfuncties volgens ABB-veiligheidslogicaconcepten.
Het ontwerp, de isolatieafstand, de mechanische structuur en de elektrische prestaties van de KYN61-40.5-schakelapparatuur voldoen aan internationale normen, waaronder:
De schakelapparatuur ondersteunt projectvereisten, waaronder tests voor temperatuurstijging, kortsluitvastheidstests en interne boogclassificatietests, waardoor het geschikt voor veeleisende hoogspanningsstroomdistributietoepassingen.
Het schakelapparaat heeft het uiterlijk van de kast in ABB-stijl en een gestandaardiseerde werking interface-ontwerp, voor een professionele, industriële uitstraling en handig operatie ervaring.
De vastgeschroefde modulaire assemblagestructuur verbetert de stijfheid van de kast en vereenvoudigt installatie en maakt eenvoudiger onderhoud en toekomstige uitbreiding mogelijk.
Geaarde metalen scheidingswanden creëren gescheiden functionele compartimenten, wat de veiligheid ten goede komt veiligheid voor de operator en het bieden van effectieve bescherming tegen interne boogdrukontlasting.
De schakelapparatuur is speciaal ontworpen voor gebruik met ABB 40,5 kV vacuümstroomonderbrekers en beschermingsapparaten, die uitstekende uitwisselbaarheid en systeem bieden integratie.
Met IP4X-behuizingsbescherming en geavanceerd veiligheidsontwerp is de KYN61-40.5 Schakelapparatuur is geschikt voor onderstations, energieopwekkingsinstallaties, industriële installaties centrales en andere middenspanningsdistributieprojecten.
De KYN61-40.5 schakelapparatuur wordt veel gebruikt in:
Met ABB-compatibel ontwerp, robuuste mechanische constructie, geavanceerde veiligheid bescherming en naleving van de IEC-normen biedt de KYN61-40.5-schakelapparatuur een betrouwbare oplossing voor de behoeften op het gebied van middenspanningsstroomdistributie. Het levert lange levensduur, gemakkelijk onderhoud en stabiele werking voor kritisch vermogen toepassingen wereldwijd.
