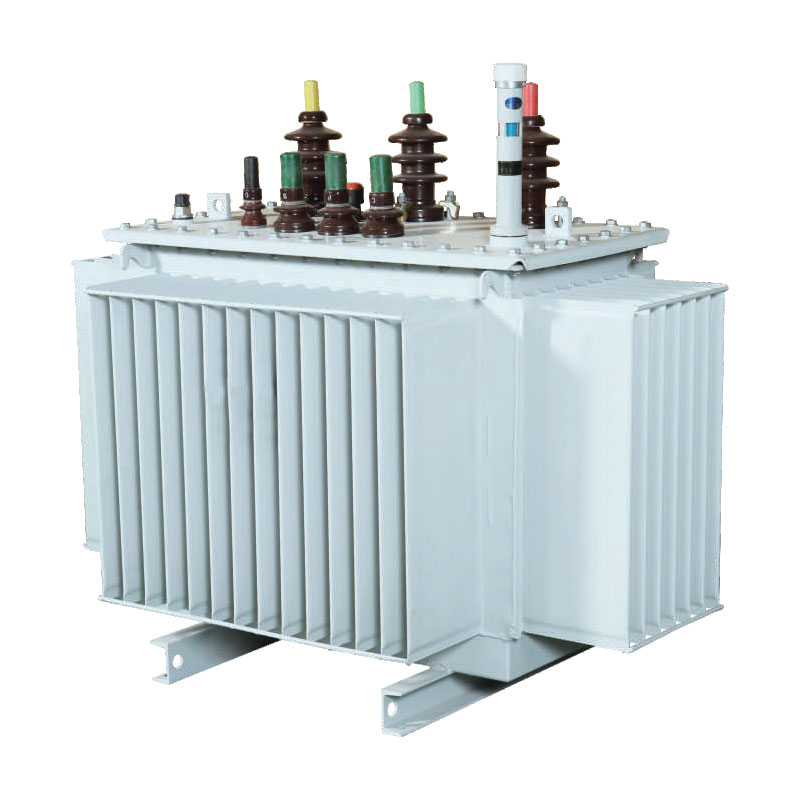

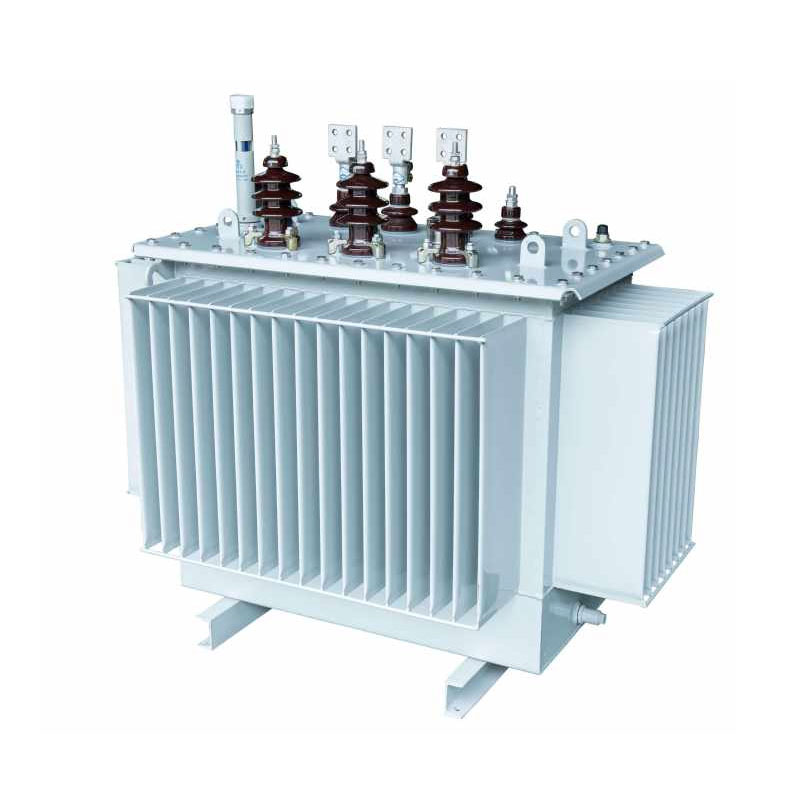

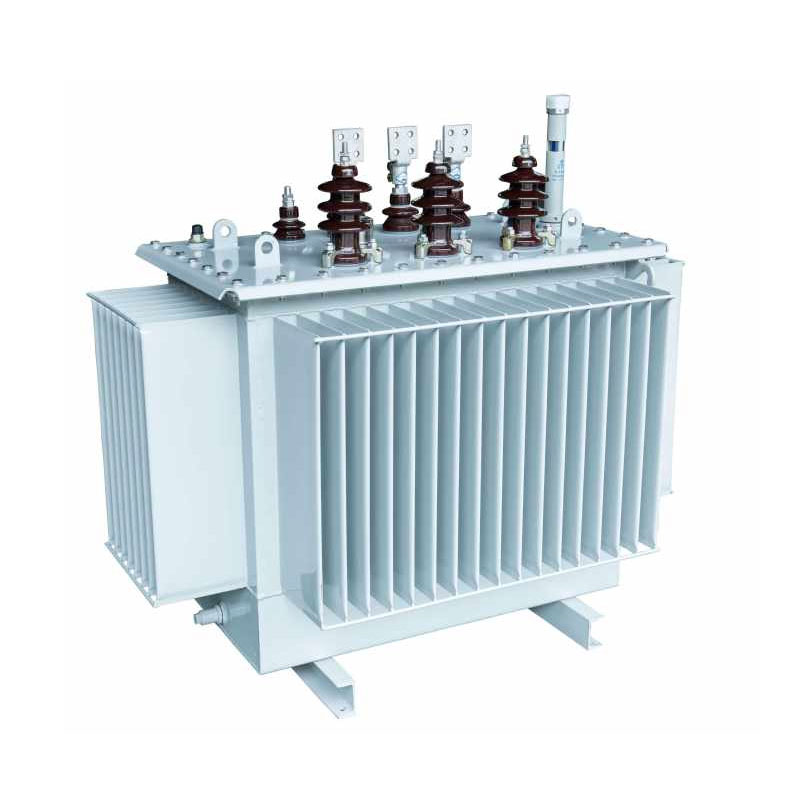

1600KVA olie-ondergedompelde distributietransformator

De Usune 1600kVA olie-ondergedompelde distributietransformator is geoptimaliseerd om veelvoorkomende problemen in traditionele transformatoren aan te pakken transformatoren, zoals hoge verliezen, overmatig geluid, driefasige onbalans en een slecht aanpassingsvermogen aan de omgeving. De kern maakt gebruik van een 3D-wondlay-out die een gelijkzijdige driehoek vormt; het magnetische circuit is zonder onderbrekingen, met drie gelijke lengtes magnetische paden met een minimale afstand. De dwarsdoorsnede van de kernkolom benadert aanzienlijk een cirkelvorm het verbeteren van de efficiëntie van de magnetische permeabiliteit, het fundamenteel verminderen van nullastverliezen en bedrijfsgeluid, waardoor nauwkeurigheid wordt bereikt driefasige balans en het verminderen van harmonische interferentie.

Het product is geschikt voor spanningstoepassingen van 10 kV, 20 kV en 36 kV en wordt met precisie vervaardigd in gestandaardiseerde faciliteiten en ondergaat strenge, uitgebreide tests. Het beschikt over stabiele prestaties, sterke weerstand tegen overbelasting en hoge operationele veiligheid, waardoor het een ideale keuze is voor integratie met geprefabriceerde of modulaire onderstations oplossing voor moderne smart grid-upgrades.

Structurele kernkenmerken

1. Kernsysteem

De kern maakt gebruik van korrelgeoriënteerde siliciumstaalplaten met hoge permeabiliteit en weinig verlies, verwerkt met behulp van geïmporteerde West Duitse Georg dwarssnijapparatuur en een 45° naadloze lastechniek. De siliciumstaalplaten worden gevormd in een meerstaps cirkelvormige dwarsdoorsnedestructuur, waardoor luchtspleten in het magnetische circuit volledig worden geëlimineerd en verminderd lekkagefluxverliezen, waardoor het bedrijfsgeluid en het energieverbruik bij nullast effectief worden verlaagd. De algehele kern De structuur is compact en stabiel met een hoge magnetische verzadigingsweerstand, waardoor een soepele uitrusting op lange termijn wordt gegarandeerd operatie.

2. Kronkelende structuur

De 1600 kVA olie-ondergedompelde distributietransformator maakt gebruik van een gedifferentieerd wikkelingsontwerp: de hoogspanningswikkeling heeft een cilindrische structuur, terwijl de laagspanningswikkeling zowel cilindrisch als folievormig ondersteunt configuraties. Dit ontwerp verbetert de weerstand van de apparatuur tegen kortsluiting en bliksem aanzienlijk stakingen, waardoor vervorming van de spoel of schade veroorzaakt door stroompieken wordt voorkomen. De concentrische opstelling van hoog- en laagspanningsspoelen optimaliseren de distributie van het magnetische circuit, waardoor een meer uniforme krachtoverdracht wordt gegarandeerd waardoor de algehele operationele efficiëntie volledig wordt verbeterd.

3. Tankstructuur

De tank is vervaardigd uit uiterst nauwkeurig koudgewalst staal met behulp van een gespecialiseerde productielijn voor gegolfde tanks. Het oppervlak is afgewerkt met een anti-corrosiecoating van petrochemische kwaliteit, die langdurige weerstand biedt tegen olie en chemische erosie, waardoor het geschikt is voor verschillende zware industriële omgevingen. De gegolfde structuur dient a tweeledig doel: het vergemakkelijkt een efficiënte warmteafvoer om de temperatuurstijging tijdens werking op volle belasting te stabiliseren terwijl ook de thermische uitzetting en samentrekking van de transformatorolie worden opgevangen. De volledig afgedichte structuur isoleert de unit van lucht, vertraagt de veroudering van de isolatieolie en verlengt de levensduur van de apparatuur aanzienlijk levensduur.

4. Isolatiestructuur

De unit maakt gebruik van een klasse A-isolatiesysteem, gekenmerkt door een hoge diëlektrische sterkte en uitstekende isolatie weerstand tegen hoge temperaturen. Met de hoog- en laagspanningsspoelen concentrisch gerangschikt, de spleet tussen de spoelen maakt gebruik van een composietstructuur, waarbij de omhulling van papieren buizen wordt gecombineerd met kleine oliespleten, om de binnenkant te optimaliseren isolatie-indeling en elimineer isolatie "dode zones". Dit verbetert effectief het vermogen om spanning te weerstaan en stabiliteit van de isolatie, waardoor diëlektrische doorslag en ontladingsfouten worden voorkomen, waardoor veiligheid en betrouwbaarheid worden gegarandeerd langdurige werking.

Producttype

Economische voordelen en energiebesparing/emissiereductie

De Usune 1600kVA olie-ondergedompelde distributietransformator biedt uitstekende energiebesparende prestaties, waardoor de jaarlijkse elektriciteitskosten en de CO2-uitstoot voor gebruikers aanzienlijk worden verlaagd. De volgende kernformules maken een nauwkeurige kwantificering van de operationele waarde van de apparatuur mogelijk:
1. Formule voor jaarlijkse elektriciteitskosten: jaarlijkse kosten (CNY/jaar) = [verlies bij nullast (kW) + belastingverlies (kW) × (gemiddelde belastingsfactor)²] × 365 dagen × 24 uur × elektriciteitsprijs
2. Formule voor koolstofemissie: jaarlijkse CO₂-uitstoot = [verlies bij nullast (kW) + verlies bij belasting (kW) × (gemiddelde belastingsfactor)²] × 365 dagen × 24 uur × koolstofemissiefactor (kg-CO₂/kWh)
Vergeleken met traditionele transformatoren met dezelfde specificaties heeft dit product lagere nullast- en belastingsverliezen. Onder typische industriële bedrijfsomstandigheden met een gemiddelde bezettingsgraad van 60% realiseert deze unit aanzienlijke elektriciteitsbesparingen, waardoor de energiekosten van bedrijven direct worden verlaagd en de CO2-uitstoot wordt verlaagd. Het sluit aan bij de "Dual Carbon"-beleidsvereisten en creëert zowel economische als ecologische waarde voor gebruikers.

Technische parameters

10kV S11-serie driefasige olie-ondergedompelde distributietransformator

Opmerking: Voor transformatoren met een nominaal vermogen van 500 kVA en lager is het belastingsverlies boven de helling in de tabel van toepassing op de Dyn11 verbindingsgroep, en het belastingsverlies onder de helling is van toepassing op de Yyn0-verbindingsgroep.

10kV S13-serie driefasige ondergedompelde distributietransformator

10kV S14-serie driefasige olie-ondergedompelde distributietransformator

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Toepassingscasus uit de echte wereld

Als professionele en betrouwbare leverancier van stroomapparatuur was de 1600 kVA 10 kV olie-ondergedompelde distributietransformator van Usune met succes ingezet in een stads-landelijk netwerkrenovatieproject in Donghai Town, Lufeng, Guangdong. De installatie lokale problemen met betrekking tot onvoldoende stroomcapaciteit en onstabiele levering effectief opgelost.

Vóór de upgrade ontbrak de traditionele distributieapparatuur in het gebied voldoende capaciteit; tijdens de piekzomer vraag, kwamen problemen zoals spanningsdalingen en door overbelasting veroorzaakte trips vaak voor, wat ernstige gevolgen had voor de elektriciteit in woningen gebruik en de activiteiten van kleine en micro-ondernemingen. In 2026 startte het lokale energievoorzieningsbureau een netupgrade project. Na een multidimensionale vergelijking van productprestaties, energiebesparende mogelijkheden en operationeel stabiliteit, kozen ze voor Usune’s hoogefficiënte, in olie ondergedompelde distributietransformator.

Bij het project werd gebruik gemaakt van een geprefabriceerd onderstationinstallatiemodel. Eenmaal in gebruik genomen, wordt de apparatuur gekenmerkt door lage verliezen, weinig ruis en een uitstekende driefasige balans hebben op effectieve wijze de knelpunten in de stroomvoorziening in de regio geëlimineerd. De unit werkt stabiel onder zomerse omstandigheden met hoge temperaturen en hoge belasting, zonder abnormaal geluid of harmonische geluiden interferentie. Uit gemeten gegevens blijkt dat apparatuurverliezen veel lager zijn dan die van standaardtransformatoren die voldoen nationale benchmarks; De jaarlijkse elektriciteitskosten daalden met ruim 18%, wat gepaard ging met een vermindering van de CO2-uitstoot. Deze stabiele stroomvoorziening zorgt voor betrouwbare elektriciteit voor de bewoners en een continue productie voor lokale verwerking bedrijven, waardoor het project een benchmark wordt voor energiebesparende netwerkrenovaties in het oosten van Guangdong.

Veelgestelde vragen

Vraag 1: Voor welke scenario's is de Usune 1600kVA olie-ondergedompelde distributietransformator geschikt?

De productlijn omvat spanningsniveaus van 10 kV, 20 kV en 36 kV en biedt uitzonderlijke aanpasbaarheid. Het is in de eerste plaats gebruikt voor upgrades van stedelijke en landelijke netwerken, stroomdistributie voor industriële en mijnbouwbedrijven, en inzet in zware industriële omgevingen zoals chemische fabrieken en voedselverwerkingsfabrieken. Het is compatibel met geprefabriceerd behuizingen en gecombineerde onderstations, en voldoet aan de eisen op het gebied van hoge stroomvoorziening van scenario's zoals tunneltechniek projecten en grote commerciële complexen.

Vraag 2: Wat zijn de belangrijkste voordelen van deze transformator vergeleken met traditionele producten?

Vergeleken met traditionele transformatoren met dezelfde capaciteit biedt dit product vier belangrijke voordelen: ten eerste de 3D ontwerp met gewikkelde kern met een magnetisch circuit zonder onderbrekingen resulteert in lagere verliezen en minder ruis; ten tweede, de geoptimaliseerde spoel- en isolatiestructuur bieden superieure kortsluitweerstand en verbeterde operationele veiligheid; ten derde, de industriële, corrosiebestendige gegolfde olietank is geschikt voor zware bedrijfsomstandigheden en zorgt voor een langere levensduur; en ten vierde onderdrukt de nauwkeurige driefasige balancering de harmonischen van de derde orde, waardoor meer wordt gegarandeerd stabiele voedingskwaliteit.

Vraag 3: Wat zijn de levensduur en de onderhoudskosten op lange termijn van de 1600 kVA olie-ondergedompelde distributietransformator?

De apparatuur beschikt over een volledig afgedichte olietankstructuur die de unit isoleert van lucht, waardoor veroudering wordt vertraagd van de isolatieolie en maakt een levensduur van meer dan 20 jaar mogelijk. Met een volwassen, betrouwbaar ontwerp en een extreem laag uitvalpercentage, de unit vereist geen frequent onderhoud; alleen periodieke controles van het oliepeil en de werking geluid nodig zijn. Vergeleken met traditionele transformatoren worden de arbeids- en materiaalkosten aanzienlijk verlaagd met bediening en onderhoud, wat superieure kosteneffectiviteit biedt gedurende de gehele levenscyclus.
