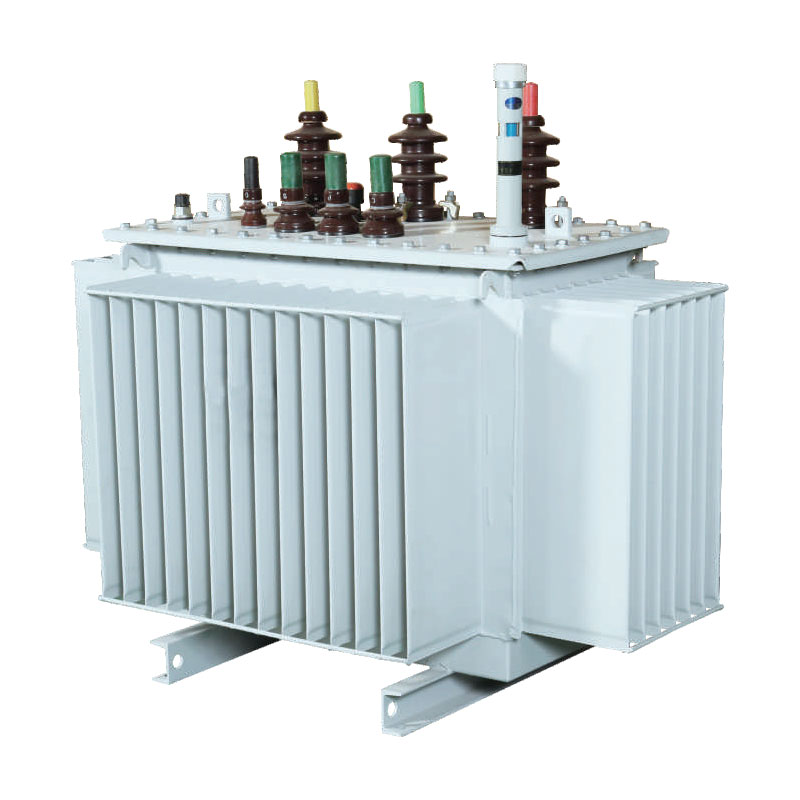

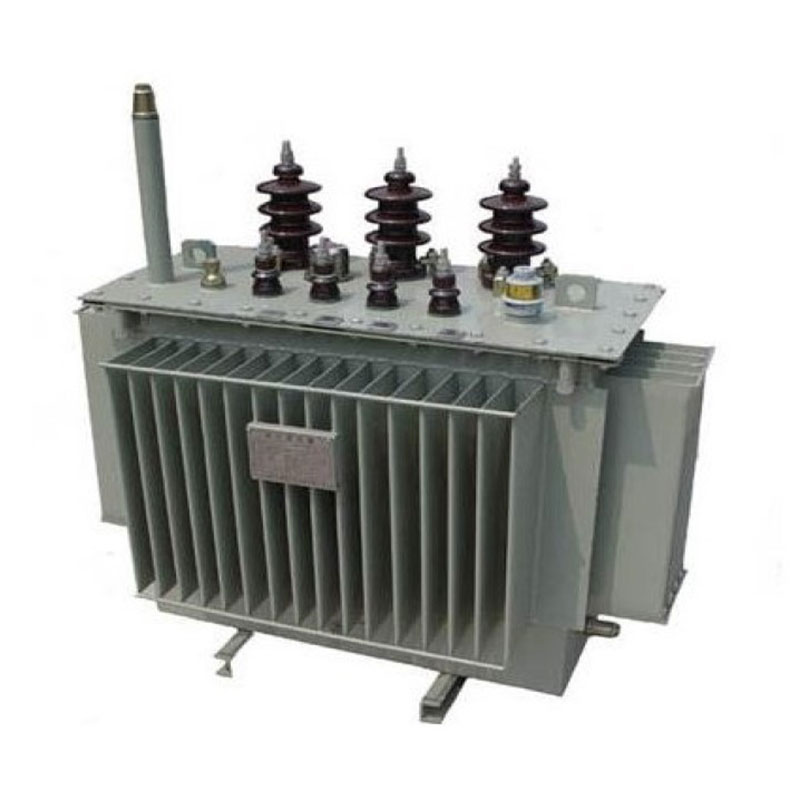

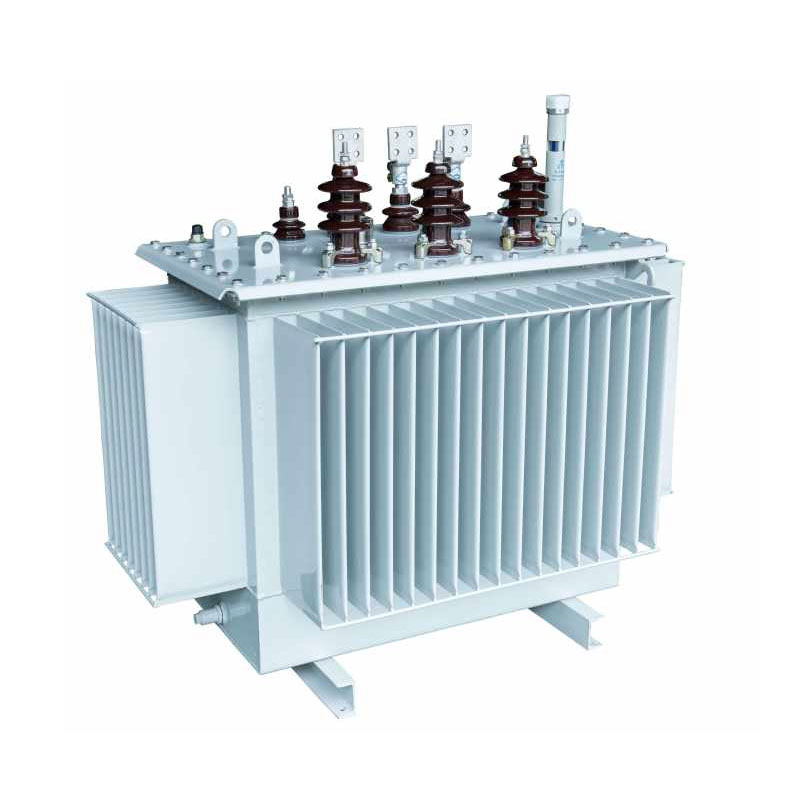

630kVA olieondergedompelde zelfgekoelde transformator

Deze olie-ondergedompelde, zelfgekoelde transformator van 630 kVA vertegenwoordigt een nieuwe generatie hoogwaardige distributie transformatoren. De kern maakt gebruik van een 3D-gewikkeld ontwerp gebaseerd op een gelijkzijdige driehoeksconfiguratie, waardoor de kortste wordt gegarandeerd en magnetische paden van gelijke lengte voor alle drie de fasen zonder luchtspleten, terwijl de dwarsdoorsnede van de kernkolom benadert een cirkel. Vergeleken met traditionele apparatuur vermindert het effectief verliezen en geluid en bereikt het nauwkeurig driefasige balans, onderdrukt derde harmonischen en biedt aanzienlijk geoptimaliseerde elektrische prestaties.

De unit ondersteunt spanningsniveaus van 10 kV, 20 kV en 36 kV en maakt gebruik van een in olie ondergedompelde zelfkoelingsmethode waarbij geen externe koelapparatuur, waardoor eenvoudige bediening en onderhoud wordt gegarandeerd, evenals een sterk aanpassingsvermogen aan verschillende werkzaamheden omstandigheden. Het wordt veel gebruikt in stedelijke en landelijke netwerken, industriële en mijnbouwbedrijven en geïntegreerde onderstations toepassingen. Gesteund door een volwassen toeleveringsketen biedt Usune, een betrouwbare leverancier van energieapparatuur, gestandaardiseerde, hoogwaardige producten en uitgebreide ondersteunende diensten voor wereldwijde klanten.

Kernstructurele kenmerken en technische voordelen

1. Kern met hoge precisie en weinig verlies

De kern is gemaakt van korrelgeoriënteerde siliciumstaalplaten met hoge permeabiliteit, verwerkt met geïmporteerde GEORG dwarssnijdende apparatuur en een 45° naadloze lastechniek om luchtspleten in het magnetische circuit volledig te elimineren. De platen worden gevormd tot een meerstaps cirkelvormige dwarsdoorsnede, waardoor de magnetische weerstand en onbelast aanzienlijk worden verminderd verliezen en bedrijfsgeluid. Dit ontwerp lost problemen op die veel voorkomen bij traditionele transformatoren, zoals driefasige transformatoren onbalans en hoge verliezen, waardoor een werking met een laag verbruik op de lange termijn wordt gegarandeerd.

2. Zeer sterke, slagvaste spiraalstructuur

De hoogspanningswikkeling maakt gebruik van een cilindrische structuur, terwijl de laagspanningswikkeling een keuze biedt tussen cilindrische en folieconfiguraties voor specifieke bedrijfsomstandigheden. Dit ontwerp optimaliseert de magnetische flux distributie, waardoor de weerstand van de apparatuur tegen kortsluiting en blikseminslag effectief wordt verbeterd het voorkomen van plaatselijke oververhitting. Het zorgt voor superieure operationele stabiliteit en interferentieweerstand, waardoor het geschikt voor complexe omgevingen zoals industriële locaties en elektriciteitsnetten buitenshuis.

3. Corrosiebestendige, duurzame gegolfde olietank

De tank wordt vervaardigd uit koudgewalst precisiestaal met behulp van een gespecialiseerde productielijn voor gegolfde tanks beschikt over een anti-corrosie oppervlaktecoating, waardoor het bestand is tegen zware omstandigheden zoals blootstelling aan olie en chemische corrosie. Het gegolfde ontwerp combineert efficiënte warmteafvoer met adaptieve vervorming capaciteiten; het is geschikt voor de thermische uitzetting en samentrekking van de isolerende olie en zorgt voor een volledige luchtcirculatie afdichting om veroudering van de olie te vertragen en de levensduur van de apparatuur aanzienlijk te verlengen.

4. Zeer veilige isolatiestructuur

De 630 kVA olie-ondergedompelde, zelfgekoelde transformator maakt gebruik van een klasse A-isolatiestructuur met concentrische hoog- en laagspanningswikkelingen. De isolatie tussen de spoelen maakt gebruik van een composietontwerp, waarbij kartonnen hoezen worden gecombineerd met kleine oliespleten - om een hoge diëlektrische sterkte en uitstekende afdichtingsprestaties te garanderen. Dit ontwerp verzacht effectief veiligheidsrisico's zoals lekkage, kortsluiting en defecte isolatie, ondersteunt 24 uur per dag continu gebruik, en voldoet aan de nationale normen voor stroomveiligheid.

Producttype

Energiebesparing en analyse van economische voordelen

De 630 kVA olie-ondergedompelde, zelfgekoelde transformator biedt uitzonderlijke energiebesparende en CO2-reductiemogelijkheden. Gestandaardiseerde formules maken een nauwkeurige berekening van de jaarlijkse elektriciteitskosten en CO2-uitstoot mogelijk datagestuurde ondersteuning voor upgrades van de energie-efficiëntie en kostenbeheer van bedrijven. De kernformules zijn als volgt:

1. Formule voor jaarlijkse elektriciteitskosten: Jaarlijkse elektriciteitskosten (CNY/jaar) = [Nullastverlies (kW) + belastingsverlies (kW) × (gemiddeld Belastingsfactor)²] × 365 × 24 × Elektriciteitsprijs
2. Formule voor jaarlijkse CO₂-emissie: jaarlijkse koolstofemissies (kg) = [verlies bij nullast (kW) + verlies bij belasting (kW) × (gemiddelde belasting Factor)²] × 365 × 24 × Koolstofemissiefactor (kg-CO₂/kWh)

Vergeleken met traditionele, verouderde transformatoren heeft dit product aanzienlijk lagere nullast- en belastingsverliezen het verminderen van de elektriciteitskosten en de CO2-uitstoot in overeenstemming met het beleid voor het upgraden van groene stroom. Het biedt hoge kosteneffectiviteit voor langdurig gebruik en een korte terugverdientijd, wat zowel economische als ecologische waarde oplevert.

Technische parameters

10kV S11-serie driefasige olie-ondergedompelde distributietransformator

Opmerking: Voor transformatoren met een nominaal vermogen van 500 kVA en lager is het belastingsverlies boven de helling in de tabel van toepassing op de Dyn11 verbindingsgroep, en het belastingsverlies onder de helling is van toepassing op de Yyn0-verbindingsgroep.

10kV S13-serie driefasige ondergedompelde distributietransformator

10kV S14-serie driefasige olie-ondergedompelde distributietransformator

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Toepassingsgevallen uit de echte wereld

1. Project voor de upgrade van het stedelijke en landelijke netwerk

Bij een moderniseringsproject voor het elektriciteitsnet in Zhejiang werd verouderde apparatuur met veel verlies in batches vervangen. Adressering kwesties zoals aanzienlijke belastingschommelingen, driefasige onbalans en overmatige harmonischen, dit product – waarbij gebruik wordt gemaakt van de voordelen van een 3D-gewikkelde kern voor spanningsstabilisatie en -balans – fundamenteel verbeterd kwaliteit van de voeding. Veldmetingen lieten een vermindering van ruim 30% zien in het nullastverlies per eenheid en een daling van 40% het uitvalpercentage van de stroomvoorziening voor het distributiegebied. De unit is zeer geschikt voor complexe landelijke activiteiten omstandigheden, waardoor energie-efficiënte upgrades van het net worden vergemakkelijkt.

2. Project voor laadstations voor zware vrachtwagens

Een laadstation voor zware vrachtwagens in Suzhou heeft ter ondersteuning meerdere eenheden van dit transformatormodel ingezet werkzaamheden waarbij laadpalen veelvuldig worden gestart/stopgezet en plotselinge veranderingen in de belasting optreden. Met uitstekende warmte dissipatieprestaties (ondergedompelde olie-zelfkoeling), de transformator behoudt een stabiele en regelbare spoel temperaturen tijdens vollastbedrijf zonder oververhittingsgerelateerde trips. Dit zorgt voor 24 uur per dag ononderbroken werking van het station, waardoor de kosten in verband met onderhoud en stilstand effectief worden verlaagd.

Veelgestelde vragen

Vraag 1: Welke spanningsniveaus en toepassingsscenario's zijn compatibel met de Usune 630kVA olie-ondergedompelde zelfkoeling transformator?

Het product ondersteunt alle reguliere hoogspanningsclassificaties (10 kV, 20 kV en 36 kV) en is geschikt voor toepassingen zoals stedelijke en landelijke netwerkupgrades, industriële en mijnbouwstroomdistributie, laadstations, en geprefabriceerde of modulaire onderstations. Het beschikt over een ventilatorvrij, in olie ondergedompeld zelfkoelend ontwerp dat geschikt is voor buiten installatie; het is bestand tegen extreme temperaturen, stof en milde corrosie en biedt een uitzonderlijk aanpassingsvermogen aan verschillende bedrijfsomstandigheden.

Vraag 2: Wat zijn de specifieke energiebesparende voordelen van deze transformator en hoe worden de kosten verlaagd?

De belangrijkste energiebesparende eigenschap van het product is de 3D-gapless-gewikkelde kernstructuur, die de magnetische kracht aanzienlijk verlaagt circuit-, nullast- en belastingsverliezen, terwijl harmonische en warmtegerelateerde verliezen effectief worden verminderd. Onder standaard onder bedrijfsomstandigheden vermindert het het totale energieverbruik met 20%–30% in vergelijking met conventionele apparatuur van de dezelfde capaciteit. Dit leidt tot aanzienlijke besparingen op de jaarlijkse elektriciteitskosten en een verminderde CO2-uitstoot met een groen energiebeleid en dat uitstekende economische voordelen op lange termijn oplevert.

Vraag 3: Wat zijn de voordelen met betrekking tot de levensduur van apparatuur en het dagelijkse gebruik en onderhoud (O&M)?

De apparatuur maakt gebruik van een luchtgeïsoleerde gegolfde olietank en corrosiewerende isolatiematerialen van klasse A vertragen de veroudering van de olie en de unit zelf aanzienlijk, wat resulteert in een langere levensduur dan standaard transformatoren. Het beschikt over een laag uitvalpercentage en een sterke weerstand tegen schokken en interferentie. Routinematig onderhoud vereist alleen periodieke controles van het oliepeil en de isolatiestatus, waardoor O&M eenvoudig en kosteneffectief is – ideaal voor scenario's die een ononderbroken werking op lange termijn vereisen.
