Tussen het transmissienet en de eindgebruiker bevindt zich een middenspanningsdistributiesysteem. Het werkt op spanningen van 3 kV tot 40,5 kV en transporteert de stroom die fabrieken, commerciële gebouwen en woonwijken voedt. Wanneer er een fout optreedt in dit systeem, kan de foutstroom oplopen tot tienduizenden ampère. Het apparaat dat deze stroom onderbreekt, is deVacuümstroomonderbreker met hoge spanning voor binnen. In tegenstelling tot een olie- of SF6-onderbreker gebruikt de vacuümstroomonderbreker een afgedichte vacuümonderbreker om de boog te doven. Dit ontwerp biedt een onderhoudsvrije werking, een lange mechanische levensduur en compacte afmetingen, waardoor het de dominante keuze is voor middenspanningsschakelaars binnenshuis. Voor inkoopmanagers is het essentieel om te begrijpen hoe de vacuümstroomonderbreker het distributiesysteem beschermt bij het specificeren van de juiste apparatuur.
Deze handleiding is geschreven voor kopers die verantwoordelijk zijn voor de aanschaf van hoogspannings-vacuümstroomonderbrekers voor gebruik binnenshuis voor middenspanningsdistributiesystemen. We leggen het beveiligingsmechanisme uit, de rol van de vacuümonderbreker, het bedieningsmechanisme, de coördinatie met beveiligingsrelais en de criteria voor het selecteren van een leverancier. We zullen ook gedetailleerde productparameters verstrekken van onze fabriek in Zhejiang Usune Electric Co., Ltd. Of u nu een nieuw onderstation bouwt, een bestaande reeks schakelapparatuur upgradet of vervangende onderbrekers aanschaft, deze gids helpt u een weloverwogen beslissing te nemen die de veiligheid en betrouwbaarheid van uw distributiesysteem garandeert.
Een vacuüm-hoogspannings-vacuümstroomonderbreker voor binnenshuis vervult drie essentiële functies in een middenspanningsdistributiesysteem. Ten eerste voert het de normale belastingsstroom continu uit zonder noemenswaardige verliezen of verwarming. Ten tweede onderbreekt het de foutstroom wanneer er een kortsluiting of aardfout optreedt, waardoor het defecte gedeelte wordt geïsoleerd van de rest van het systeem. Ten derde biedt het een manier om het circuit te schakelen voor onderhoud, belastingoverdracht of herconfiguratie van het systeem. Deze functies klinken misschien eenvoudig, maar ze worden uitgevoerd onder veeleisende omstandigheden. De onderbreker moet foutstromen onderbreken die 40 kA kunnen bereiken bij spanningen tot 40,5 kV. Het moet dit binnen 50 tot 80 milliseconden doen, voordat de fout grote schade kan veroorzaken. En het moet na duizenden handelingen betrouwbaar functioneren. De onderstaande tabel vat de functies van de onderbreker in een distributiesysteem samen.
| Functie | Beschrijving | Voordeel voor het distributiesysteem |
| Continu stroomvoerend | Draagt normale belastingsstroom zonder noemenswaardig verlies | Zorgt voor een efficiënte stroomafgifte |
| Foutstroomonderbreking | Onderbreekt kortsluiting en aardfouten | Voorkomt de verspreiding van fouten en schade aan apparatuur |
| Schakelen voor Onderhoud | Biedt een manier om het circuit te isoleren | Maakt veilig onderhoud mogelijk en vermindert stilstand |
| Systeemherconfiguratie | Hiermee kan het circuit in- of uitgeschakeld worden | Biedt operationele flexibiliteit voor het net |
| Foutisolatie | Beperkt de impact van een fout tot het getroffen gedeelte | Behoudt de stroomvoorziening naar gezonde secties |
BijZhejiang Usune Elektrisch Co., Ltd.,onze fabriek produceert vacuüm-hoogspannings-vacuümstroomonderbrekers voor middenspanningsdistributiesystemen met spanningen van 12 kV tot 40,5 kV. Wij ontwerpen onze onderbrekers om te voldoen aan de meest veeleisende foutstroom- en schakelvereisten. Ons technische team werkt samen met nutsbedrijven en EPC-aannemers om de juiste onderbreker voor elke distributietoepassing te specificeren.
De vacuümonderbreker is het hart van de hoogspanningsvacuümstroomonderbreker voor binnenshuis. Het is een verzegelde keramische of glazen omhulling die een paar contacten bevat in een hoogvacuümomgeving. Wanneer de contacten loskomen om een fout te onderbreken, ontstaat er een boog. In een vacuüm is de boog geen gasontlading zoals in lucht of SF6. In plaats daarvan is het een metaaldampboog die in stand wordt gehouden door de verdamping van het contactmateriaal. De vacuümonderbreker dooft de boog door de metaaldamp snel terug te condenseren op de contactoppervlakken en de omringende schilden. De vacuümomgeving biedt ook een extreem hoge diëlektrische sterkte, waardoor wordt voorkomen dat de boog opnieuw ontsteekt nadat deze is gedoofd. De onderstaande tabel vat het boogdovingsproces in een vacuümonderbreker samen.
| Fase | Wat gebeurt er | Resultaat |
| Neem contact op met Scheiding | Contactendeel, boogvormen | Foutstroom blijft stromen |
| Metalen dampboog | Boog brandt in metaaldamp van contacten | De boog wordt aangehouden tot het huidige nulpunt |
| Huidig nul | Wisselstroom overschrijdt op natuurlijke wijze nul | De boog is tijdelijk gedoofd |
| Dampcondensatie | Metaaldamp condenseert op schilden | De diëlektrische sterkte herstelt zich snel |
| Diëlektrisch herstel | De vacuümspleet herwint de isolatie | De boog kan niet opnieuw worden ontstoken, het circuit is onderbroken |
In onze fabriek gebruiken we vacuümonderbrekers van gerenommeerde fabrikanten die zijn getest volgens de relevante IEC-normen. Wij verifiëren vóór de montage de vacuümintegriteit van elke onderbreker. Onze onderbrekers worden getest om hun onderbrekingsvermogen en diëlektrische herstelprestaties te verifiëren. Ons doel is om onze klanten te voorzien van onderbrekers die storingen gedurende hun hele levensduur betrouwbaar onderbreken.
Het bedieningsmechanisme is het onderdeel dat de contacten van de vacuümonderbreker opent en sluit. Hij moet de benodigde kracht en snelheid leveren om de contacten binnen de aangegeven openingstijd te scheiden. Als het mechanisme te langzaam is, zal de boog langer aanhouden dan nodig is en zal de fout niet op tijd worden verholpen. Als het mechanisme te zwak is, zijn de contacten mogelijk niet volledig gescheiden en kan de boog opnieuw ontsteken. Het bedieningsmechanisme moet ook gedurende duizenden handelingen betrouwbaar zijn, omdat de sloophamer maandenlang stil kan staan en dan moet worden ingeschakeld. De meest voorkomende bedieningsmechanismen voor vacuümstroomonderbrekers voor binnenshuis zijn veermechanismen en magnetische actuatoren. Veermechanismen slaan energie op in een veer en laten deze los om de breker te openen of te sluiten. Magnetische actuatoren gebruiken een elektromagnetische spoel om de contacten aan te drijven. De onderstaande tabel vergelijkt deze mechanismen.
| Type mechanisme | Werkingsprincipe | Voordelen | Typische toepassing |
| Veermechanisme | Opgeslagen energie in de lente | Betrouwbaar, bewezen, weinig onderhoud | Standaard distributieschakelapparatuur |
| Magnetische actuator | Elektromagnetische spoelaandrijving | Minder bewegende delen, nauwkeurige bediening | Compacte schakelinstallatie, frequent gebruik |
Bij Zhejiang Usune Electric Co., Ltd. gebruikt onze fabriek veermechanismen voor onze standaard producten voor indoor hoogspanningsvacuümstroomonderbrekers vanwege hun bewezen betrouwbaarheid en lage onderhoudsvereisten. We bieden ook magnetische actuatoropties voor toepassingen die frequente bediening of compacte afmetingen vereisen. We testen het werkingsmechanisme van elke sloophamer om de openings- en sluitingstijden en de mechanische duurzaamheid ervan te verifiëren.
De hoogspannings-vacuümstroomonderbreker voor binnen werkt niet geïsoleerd. Het maakt deel uit van een beveiligingsplan dat beveiligingsrelais, stroomtransformatoren en spanningstransformatoren omvat. De relais detecteren de fout en sturen een uitschakelsignaal naar de onderbreker. De stroomtransformatoren voorzien het relais van een verkleinde replica van de primaire stroom. De stroomonderbreker gaat vervolgens open om de fout te verhelpen. De coördinatie tussen het relais en de onderbreker is van cruciaal belang. Het relais moet binnen de openingstijd van de onderbreker werken en de onderbreker moet openen voordat de fout schade veroorzaakt. De onderstaande tabel vat de coördinatieparameters samen.
| Onderdeel | Functie | Coördinatievereiste |
| Huidige transformator | Schaalt de primaire stroom voor het relais | Nauwkeurig binnen de beschermingsklasse |
| Beschermend relais | Detecteert een fout, verzendt een uitschakelsignaal | Bedrijfstijd binnen de tijd voor het vrijmaken van de onderbreker |
| Breker | Opent om de fout te wissen | Openingstijd binnen de estafettecoördinatietijd |
| Stroomopwaarts apparaat | Back-upbescherming | Selectiviteitsmarge met stroomafwaartse breker |
In onze fabriek verstrekken we de openings- en sluitingstijdgegevens voor onze Indoor High Voltage Vacuum Circuit Breaker-producten, zodat onze klanten het coördinatieonderzoek kunnen uitvoeren. We bieden ook technische ondersteuning om onze klanten te helpen verifiëren of de onderbreker correct coördineert met hun beveiligingsrelais. Ons doel is ervoor te zorgen dat het beschermingssysteem werkt zoals bedoeld.
Bij het kopen van een hoogspanningsvacuümstroomonderbreker voor binnen voor een middenspanningsdistributiesysteem zijn verschillende specificaties van cruciaal belang. Deze omvatten de nominale spanning, de nominale stroom, de kortsluitbreekstroom, de onderbrekingstijd, het mechanische uithoudingsvermogen en het type bedieningsmechanisme. De nominale spanning moet overeenkomen met de systeemspanning of deze overschrijden. De nominale stroom moet de maximale belastingsstroom overschrijden. De kortsluitstroom moet de maximale foutstroom op het installatiepunt overschrijden. De onderbrekingstijd moet kort genoeg zijn om de systeemstabiliteit te behouden. Het mechanische uithoudingsvermogen moet voldoende zijn voor het verwachte aantal handelingen. Het bedieningsmechanisme moet betrouwbaar en gemakkelijk te onderhouden zijn. In onderstaande tabel zijn deze specificaties samengevat.
| Specificatie | Typisch bereik | Belang |
| Nominale spanning | 12 kV - 40,5 kV | Moet overeenkomen met de systeemspanning |
| Nominale stroom | 630 A - 4.000 A | Moet de maximale belastingsstroom overschrijden |
| Kortsluit-breekstroom | 20 kA - 40 kA | Moet de maximale foutstroom overschrijden |
| Onderbrekende tijd | 50 ms - 80 ms | Moet de systeemstabiliteit behouden |
| Mechanisch uithoudingsvermogen | 10.000 - 30.000 operaties | Moet overeenkomen met het verwachte aantal bewerkingen |
| Bedieningsmechanisme | Lente, magnetische actuator | Geselecteerd op betrouwbaarheid en onderhoud |
| Normen | IEC 62271-100, GB/T 1984 | Naleving van internationale normen |
Bij Usune produceert onze fabriek vacuüm-hoogspannings-vacuümstroomonderbrekers voor binnenshuis om aan deze specificaties en meer te voldoen. We kunnen de onderbreker aanpassen aan specifieke projectvereisten, inclusief speciale spanningswaarden, stroomwaarden en bedieningsmechanismen. Ons engineeringteam kan u helpen bij het selectieproces en gedetailleerde technische gegevens voor uw project verstrekken.
Het beoordelen van een leverancier van vacuüm-hoogspannings-vacuümstroomonderbrekers voor middenspanningsdistributie vereist een focus op productiecapaciteit, typetesten, kwaliteitsmanagement, projectervaring en after-salesondersteuning. De leverancier moet in staat zijn om onderbrekers te vervaardigen volgens de vereiste specificaties en om typetests uit te voeren om hun prestaties te verifiëren. Ze moeten een kwaliteitsmanagementsysteem hebben dat een consistente kwaliteit garandeert. Zij moeten ervaring hebben met distributieprojecten en inzicht hebben in de netwerkvereisten. En ze moeten after-salesondersteuning bieden, inclusief installatie, inbedrijfstelling en onderhoud. Onderstaande tabel vat deze evaluatiecriteria samen.
| Evaluatiecriterium | Waar u op moet letten | Waarom het ertoe doet |
| Productiecapaciteit | Geavanceerde bewerkings-, assemblage- en testapparatuur | Zorgt voor productkwaliteit en consistentie |
| Type testen | IEC 62271-100-testrapporten | Controleert de prestaties en naleving |
| Kwaliteitsbeheer | ISO 9001-certificering, inspectiegegevens | Zorgt voor een consistente productkwaliteit |
| Projectervaring | Referenties van distributiestations, goedkeuringen van nutsbedrijven | Toont capaciteiten en betrouwbaarheid |
| Ondersteuning na verkoop | Installatie, inbedrijfstelling, onderhoud | Garandeert betrouwbaarheid op lange termijn |
In onze fabriek produceren we al meer dan tien jaar hoogspannings-vacuümstroomonderbrekers voor binnenshuis. Wij beschikken over typetestrapporten conform IEC 62271-100. We zijn ISO 9001-gecertificeerd en houden gedetailleerde registraties bij van alle inspecties. Onze projectervaring omvat distributiestations in meerdere landen. Ons after-salesteam staat klaar voor ondersteuning bij installatie, inbedrijfstelling en onderhoud. Wij nodigen u uit om ons te beoordelen aan de hand van deze criteria en ons te beschouwen als uw partner voor hoogspanningsvacuümstroomonderbrekers voor binnenshuis.

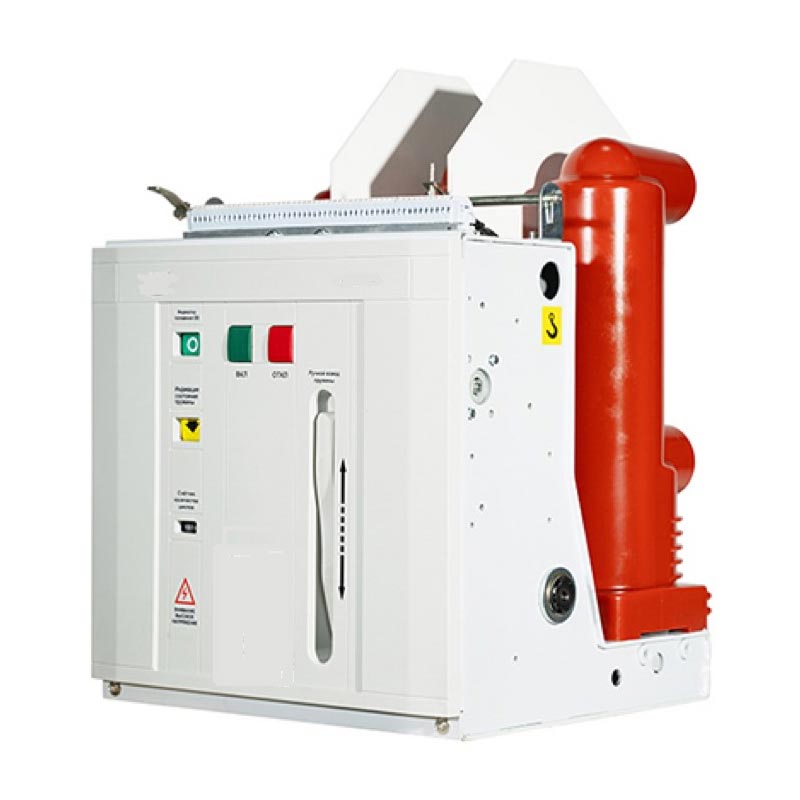

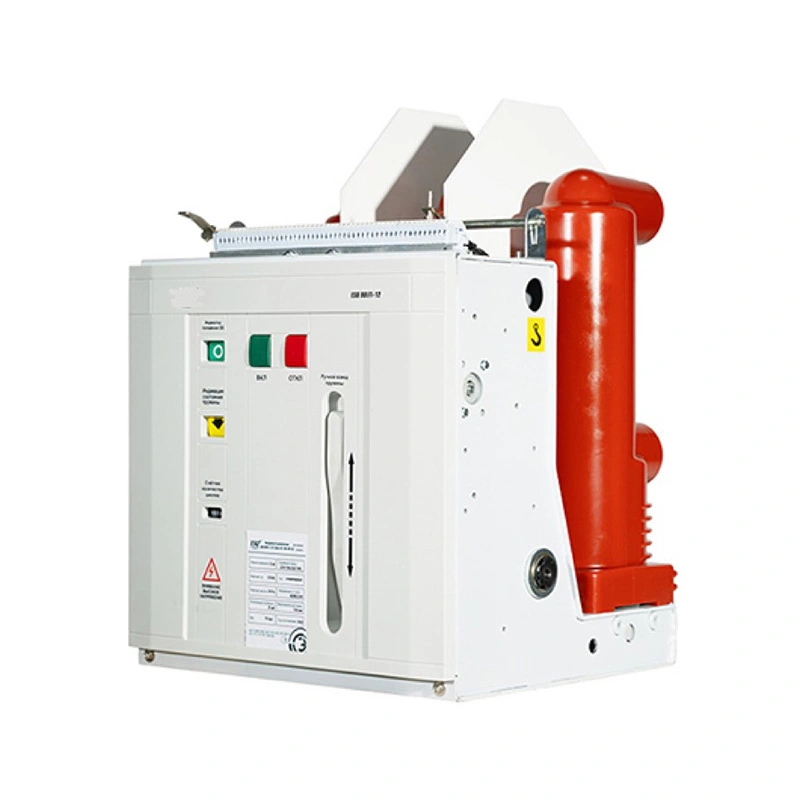

De volgende tabel bevat de belangrijkste productparameters voor onze hoogspanningsvacuümstroomonderbrekers voor binnenshuis. Deze onderbrekers zijn ontworpen voor middenspanningsdistributiesystemen met spanningen van 12 kV tot 40,5 kV. Onze fabriek kan ook op maat gemaakte brekers produceren om aan specifieke eisen te voldoen.
| Parameter | Specificatiebereik | Opmerkingen |
| Nominale spanning | 12 kV, 24 kV, 40,5 kV | Geselecteerd op systeemspanning |
| Nominale stroom | 630 A - 4.000 A | Geselecteerd voor belastingsstroom |
| Kortsluit-breekstroom | 20 kA - 40 kA | Geselecteerd voor foutniveau |
| Onderbrekende tijd | 50 ms - 80 ms | Geselecteerd voor coördinatie |
| Mechanisch uithoudingsvermogen | 10.000 - 30.000 operaties | Afhankelijk van het model |
| Bedieningsmechanisme | Lente, magnetische actuator | Geselecteerd voor toepassing |
| Isolatie medium | Vacuüm | Onderhoudsvrij |
| Normen | IEC 62271-100, GB/T 1984 | Naleving van internationale normen |
| MOQ | 1 eenheid | Bij grote bestellingen bespreekbaar |
| Doorlooptijd | 4 - 8 weken | Afhankelijk van hoeveelheid en maatwerk |
In onze fabriek vervaardigen wij onze hoogspanningsvacuümstroomonderbrekers voor binnenshuis om aan deze specificaties en meer te voldoen. We kunnen de spanning, stroom, uitschakelcapaciteit en bedieningsmechanisme aanpassen aan uw specifieke vereisten. Ons kwaliteitscontrolesysteem omvat inspectie van grondstoffen, inspectie tijdens het proces en eindinspectie vóór verzending. Ons doel is om onze klanten hoogwaardige stroomonderbrekers te bieden die hun distributiesystemen beschermen en de betrouwbaarheid van het elektriciteitsnet garanderen.
Vraag 1: Waarin verschilt een vacuümstroomonderbreker van een SF6-stroomonderbreker?
Antwoord: Een vacuümstroomonderbreker gebruikt een afgedichte vacuümonderbreker om de boog te doven, terwijl een SF6-stroomonderbreker zwavelhexafluoridegas gebruikt. Vacuümbrekers worden doorgaans gebruikt voor middenspanningstoepassingen (tot 40,5 kV) en staan bekend om hun onderhoudsvrije werking en compacte formaat. SF6-onderbrekers worden gebruikt voor hogere spanningen en hebben een grotere impact op het milieu vanwege het broeikaseffect van SF6. Voor middenspanningsdistributie is de vacuümstroomonderbreker de dominante keuze.
Vraag 2: Wat is de typische onderbrekingstijd voor een vacuümstroomonderbreker voor binnenshuis?
Antwoord: De typische onderbrekingstijd voor een hoogspanningsvacuümstroomonderbreker voor binnenshuis is 50 tot 80 milliseconden. Dit omvat de bedrijfstijd van het relais en de openingstijd van de onderbreker. Snellere onderbrekingstijden zijn beschikbaar voor toepassingen die deze nodig hebben. Bij Zhejiang Usune Electric Co., Ltd. worden onze onderbrekers getest om te verifiëren dat hun onderbrekingstijd voldoet aan de gespecificeerde prestaties.
Vraag 3: Hoe vaak moet een vacuümstroomonderbreker binnenshuis worden onderhouden?
Antwoord: Vacuümstroomonderbrekers voor binnenshuis staan bekend om hun lage onderhoudsvereisten. De vacuümonderbreker is afgedicht en heeft geen onderhoud nodig. Het bedieningsmechanisme moet elke 3 tot 5 jaar of na een bepaald aantal handelingen worden geïnspecteerd en gesmeerd. Na een zware storing moeten de contacten op slijtage worden geïnspecteerd. Regelmatige inspectie en onderhoud zijn essentieel voor een betrouwbare werking.
Vraag 4: Kan een vacuümstroomonderbreker worden gebruikt voor het schakelen van condensatorbanken?
Antwoord: Ja, vacuümstroomonderbrekers kunnen worden gebruikt voor het schakelen van condensatorbanken, maar ze moeten specifiek voor deze toepassing zijn ontworpen. Het schakelen van condensatorbanken stelt speciale eisen, waaronder het vermogen om hoge inschakelstromen te weerstaan en onderbrekingen zonder herstart te kunnen doorstaan. Onze fabriek kan stroomonderbrekers leveren met speciale contact- en mondstukontwerpen voor het schakelen van condensatorbanken.
Vraag 5: Wat is de typische doorlooptijd voor een vacuümstroomonderbreker voor binnenshuis?
Antwoord: De typische levertijd voor een vacuüm-hoogspanningsstroomonderbreker voor binnenshuis is 4 tot 8 weken, afhankelijk van de nominale spanning, het uitschakelvermogen en de aanpassingsvereisten. Bij standaard modellen kan de levertijd korter zijn. Bij Zhejiang Usune Electric Co., Ltd. werken we nauw samen met onze klanten om aan hun projectplanningen te voldoen.
Hoogspanningsvacuümstroomonderbrekers voor binnenshuis zijn essentieel voor middenspanningsdistributiesystemen omdat ze zorgen voor een snelle foutoplossing, aangesloten apparatuur beschermen en de operationele flexibiliteit bieden die moderne netwerken vereisen. De vacuümonderbreker biedt een onderhoudsvrije werking en een lange mechanische levensduur, waardoor het de dominante keuze is voor schakelapparatuur binnenshuis. Voor inkoopmanagers en nutsingenieurs is het selecteren van de juiste onderbreker een cruciale beslissing die de betrouwbaarheid en stabiliteit van het distributiesysteem beïnvloedt. Bij Zhejiang Usune Electric Co., Ltd. beschikt onze fabriek over de expertise en de mogelijkheid om vacuüm-stroomonderbrekers voor binnengebruik te produceren die voldoen aan de meest veeleisende middenspanningsvereisten. We maken gebruik van geavanceerde vacuümonderbrekertechnologie, betrouwbare bedieningsmechanismen en strenge tests om ervoor te zorgen dat onze onderbrekers betrouwbare prestaties leveren.
Of u nu een nieuw distributieonderstation bouwt, een bestaande reeks schakelapparatuur upgradet of vervangende onderbrekers aanschaft, wij nodigen u uit om contact met ons op te nemen om uw vereisten te bespreken. Wij kunnen technische gegevens, typetestrapporten en maatwerkoplossingen leveren. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor nutsbedrijven over de hele wereld.
Neem vandaag nog contact op met Zhejiang Usune Electric Co., Ltdom uw vereisten voor vacuüm-hoogspannings-vacuümstroomonderbrekers voor binnen te bespreken en te ontdekken hoe onze onderbrekers uw middenspanningsdistributiesysteem kunnen beschermen.
-
