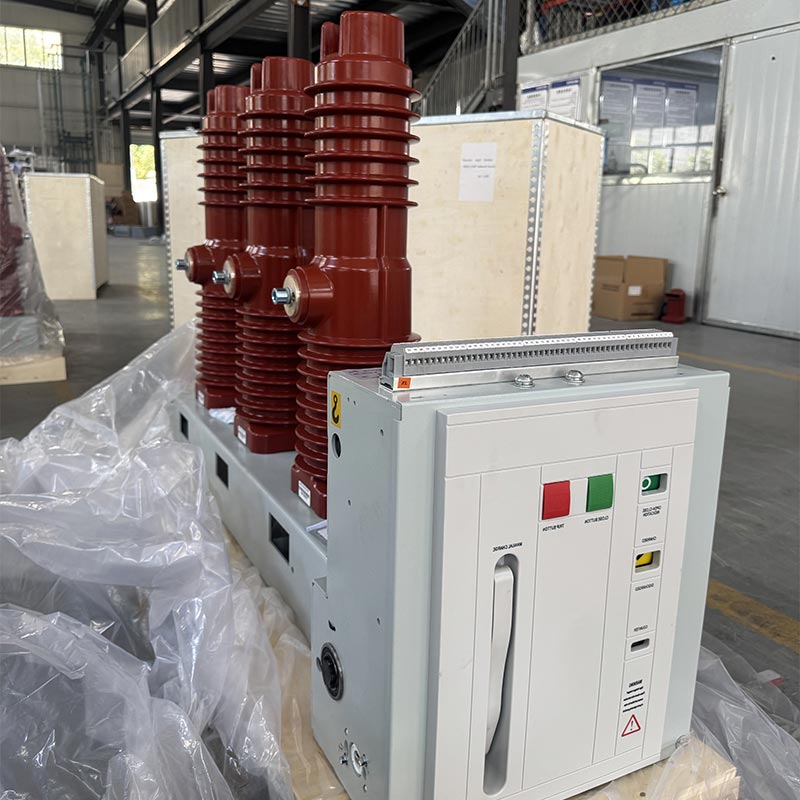

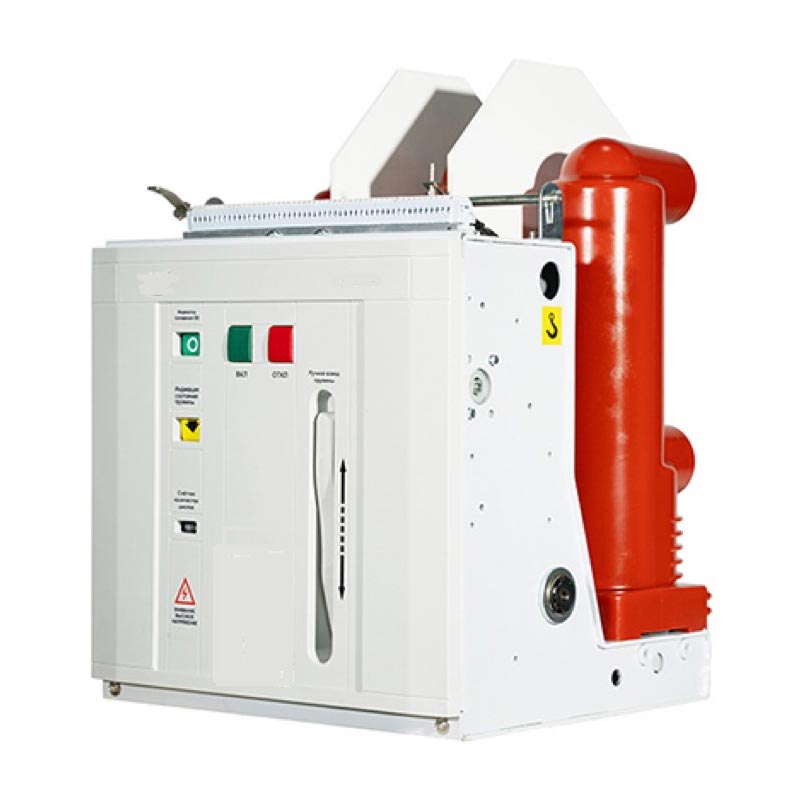

De Usune VS1(ZN63)-12-serie hoogspannings-vacuümstroomonderbreker voor binnen is een kern elektrische bescherming en controle apparaat voor 12kV-voedingssystemen. Het geïntegreerde ontwerp van het veerbediende mechanisme en de behuizing van de stroomonderbreker vermindert tussenliggende transmissieverbindingen, verlaagt het energieverbruik en het geluid, en verbetert de operationele werking van het product betrouwbaarheid. Het hoofdcircuit maakt gebruik van integraal gestolde polen, waardoor miniaturisatie van de stroomonderbreker wordt bereikt. waardoor het aanpassingsvermogen aan de omgeving en de levensduur worden verbeterd en onderhoudsvrije werking in de meeste scenario's mogelijk wordt gemaakt.
De vacuümonderbreker is in de lengterichting geïnstalleerd in een buisvormige isolatiecilinder gemaakt met epoxyhars APG, biedt uitstekende kruipweerstand en voorkomt effectief stofophoping en externe interferentie. Het kan stabiel functioneren, zelfs in vochtige en zwaar vervuilde omgevingen.
Het kan worden ontworpen als een vaste installatie-eenheid of worden uitgerust met een speciale actuator om een ladeblok te vormen. Het past perfect bij de centraal gemonteerde ladeschakelaars van het type KYN28A-12 (GZS). Het vaste type kan ook worden gebruikt de vaste schakelapparatuur uit de XGN-serie.
Door gebruik te maken van de unieke voordelen van vacuümonderbreking, is het bijzonder geschikt voor scenario's die dit vereisen frequente werking bij nominale bedrijfsstroom en herhaalde onderbreking van kortsluitstroom, sterk biedend bruikbaarheid.
Houdt zich strikt aan GB/T1984-2014 "Hoogspanningsstroomonderbrekers", JB3855-1996 "3,6 ~ 40,5 kV hoogspanning binnenshuis Vacuümstroomonderbrekers", DL/T403-2000 "12~40,5kV vacuümstroomonderbrekers bestellen technische voorwaarden", en IEC62271-100:2008-normen, die een gezaghebbende kwaliteitsborging garanderen.
| Serienummer | Naam | Eenheid | Parameter |
| 1 | Nominale spanning | kV | 12 |
| 2 | Nominaal isolatieniveau | - | 1min Stroomfrequentie Bestand tegen spanning: 42 kV; Nominale bliksemimpuls is bestand tegen spanning: 75 kV |
| 3 | Nominale frequentie | HZ | 50 |
| 4 | Nominale stroom | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Nominale kortsluitstroom | KA | 20, 25, 31,5, 40 |
| 6 | Mechanische levensduur | Tijden | 20000 (50KA: 10000 keer) |
| 7 | Energieopslagtijd | S | ≤10 |
| 8 | Openingstijd | Mevrouw | 20-50 |
| 9 | Sluitingstijd | Mevrouw | 35-70 |
| 10 | Nominale bedrijfsvolgorde | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (50KA) |
De Usune VS1 (ZN63) -12 hoogspanningsvacuümstroomonderbreker voor binnenshuis heeft een geïntegreerde structuur met de bedieningsfunctie mechanisme en boogdovende kamer voor en achter gerangschikt. Het hoofdgeleidende circuit is een driefasig circuit op de vloer gemonteerde structuur. Dit unieke ontwerp vermindert de stofophoping in de boogdovende kamer aanzienlijk oppervlak, waardoor wordt voorkomen dat de vacuümboogbluskamer wordt beïnvloed door externe factoren. Zelfs in vochtige en zwaar vervuilde omgevingen, het blijft uitstekend bestand tegen spanning en hoge weerstand en presteert beter dan vergelijkbare producten.
Het bedieningsmechanisme is een planair veerbediend mechanisme met zowel handmatige als elektrische energieopslag functies. De bedieningsmotor bevindt zich in de kast vóór de boogdovende kamer. Het kabinet is verdeeld in vijf verzamelruimten door vier tussenwanden, die elk de energieopslag, transmissie, uitschakeling en buffercomponenten van het bedieningsmechanisme. Het geïntegreerde ontwerp van de boogdovende kamer en bedieningsmechanisme zorgt voor een hoge mate van afstemming tussen de prestaties van het bedieningsmechanisme en de de openings- en sluitingsvereisten van de boogdovende kamer, waardoor overtollige componenten worden verminderd en de energie wordt verlaagd verbruik en geluid, en het verbeteren van de operationele betrouwbaarheid van de stroomonderbreker.
1. Omgevingstemperatuur: maximaal +40℃, minimaal -15℃
2. Omgevingsvochtigheid: dagelijkse gemiddelde relatieve vochtigheid ≤95%; Maandelijkse gemiddelde relatieve vochtigheid ≤90%; Dagelijks gemiddelde
waterdampdruk ≤22×10⁻³MPa; Maandelijkse gemiddelde waterdampdruk ≤1,8×10⁻³MPa
3. Hoogte: niet meer dan 1000 meter
4. Seismische intensiteit: niet hoger dan 8 graden
5. Atmosferische omgeving: Geen significante stof-, rook-, corrosieve of ontvlambare gassen, dampen of zoutnevel
vervuiling in de omringende lucht.
Opmerking: Als de bovenstaande normale gebruiksomgevingsomstandigheden worden overschreden, neem dan contact op met onze fabrikant vooraf om het product aan te passen aan de werkelijke werkomstandigheden.
1. Controleer de stroomonderbreker op schade tijdens transport en opslag. Als er schade wordt geconstateerd, stop dan met het gebruik ervan
onmiddellijk en neem contact op met onze leverancier voor after-salesondersteuning.
2. Verwijder vuil (vooral van het isolatieoppervlak). Vuil dat ontstaat tijdens transport of opslag kan invloed hebben
de isolatieprestaties van het product aantasten en zelfs veiligheidsrisico’s kunnen veroorzaken.
3. Bedien de stroomonderbreker handmatig volgens de voorschriften om energie op te slaan, sluit en open en kijk of
de energieopslagstatus en de open/dicht-positie-indicatoren zijn normaal.
4. Bedien de stroomonderbreker met behulp van de werkende voeding om energie op te slaan, sluit en open en kijk of
de energieopslagstatus en de open/dicht-positie-indicatoren zijn normaal.

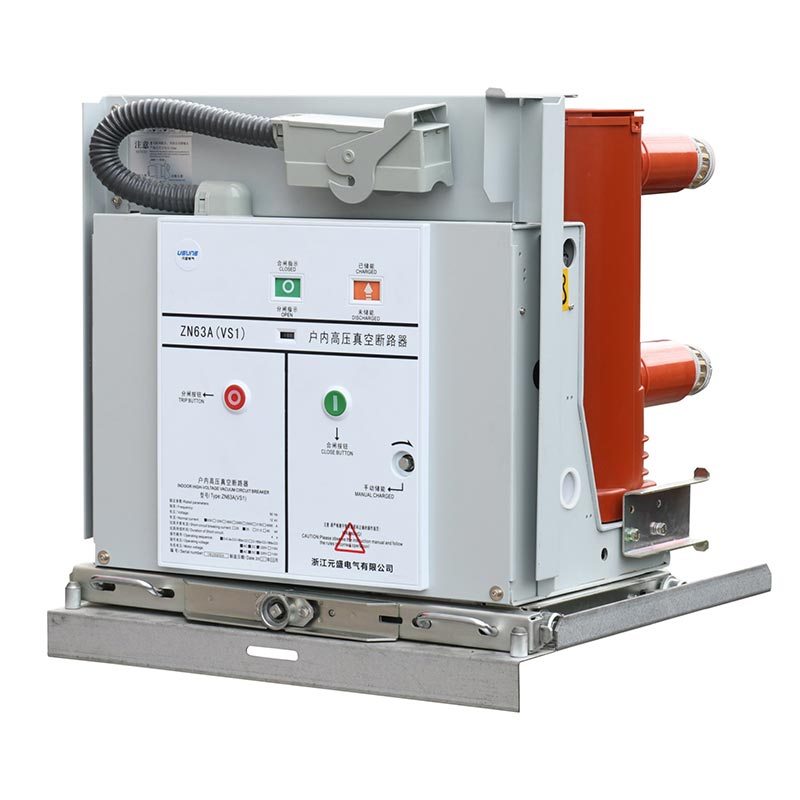

5. Werking van de stroomonderbreker van het handkarrentype: Steek de duwhandgreep in het duwgat en draai deze met de klok mee
vooruit, en tegen de klok in om terug te trekken, met een totale voortgangsslag van 300 ± 3 mm; in de open positie, soepel
verplaats hem naar de werk- of testpositie en draai de hendel 30 keer op gemiddelde snelheid totdat u een "klik" hoort,
wat aangeeft dat het in de juiste positie staat (gebruik geen overmatige kracht om beschadiging van het duwmechanisme te voorkomen), en
tegelijkertijd wordt het overeenkomstige positie-indicatorcircuit aangesloten.
Opmerking: Als er een sluitvergrendeling is geselecteerd, moet de voeding van het vergrendelingscircuit worden aangesloten ontgrendel het voordat u het circuit sluit.
Casestudy: Stedelijk commercieel complex stroomdistributieproject
Een commercieel complex van 150.000 m² (met geïntegreerd winkelcentrum, kantoorgebouw en hotel) in het belangrijkste zakendistrict uit Hangzhou, China, vereiste hoogspanningsstroomonderbrekers met stabiele prestaties en aanpasbaarheid aan frequente werking en hoge veiligheid om de continuïteit van de algehele stroomvoorziening te garanderen. Na het vergelijken van verschillende opties kwam de De klant selecteerde de Usune VS1-12/630-25 handkar-type indoor hoogspannings-vacuümstroomonderbreker, met 20 eenheden voor de kortsluitbeveiliging en belastingcontrole van het hoog- en laagspanningsstroomdistributiesysteem van het complex. Sinds de inbedrijfstelling heeft het systeem stabiel en zonder fouten gefunctioneerd, waarbij de foutisolatietijd is teruggebracht tot 0,3 seconden. effectief zorgen voor de normale werking van elektrische apparatuur en veel lof verdienen van de klant.
A1: Als de feitelijke gebruiksomgeving de normale omstandigheden overschrijdt (zoals hoogte boven 1000 m, omgevingstemperatuur onder -15℃ of boven +40℃, enz.), is het noodzakelijk om vooraf contact op te nemen met onze fabrikant. Onze fabriek zal dat doen producten aanpassen op basis van werkelijke omgevingsparameters, zoals het verbeteren van de isolatieprestaties en het optimaliseren ervan afdichtingsstructuren, om een stabiele werking in de doelomgeving te garanderen.
A2: Het product maakt gebruik van een geïntegreerde gestolde paal en geïntegreerde structuur, waardoor een onderhoudsvrije werking wordt bereikt bij normaal gebruik. Alleen periodieke controles van de oppervlaktereinheid van de stroomonderbreker (vooral de isolatie). oppervlak), verwijdering van stof en vuil, en observatie van de open/dicht-positie-indicatoren en de status van de energieopslag zijn vereist. Indien er afwijkingen worden geconstateerd, stop dan onmiddellijk met het gebruik van het product en neem contact op met onze leverancier professioneel after-sales onderhoud om verdere schade te voorkomen.
A3: Ja. Het product is ontworpen volgens nationale en internationale normen en is daarmee perfect compatibel Centraal gemonteerde lade-achtige schakelapparatuur van het type KYN28A-12 (GZS) en vaste schakelapparatuur uit de XGN-serie. Verder onze De fabrikant kan de productafmetingen en interfaces aanpassen aan het specifieke schakelapparaatmodel van de klant om compatibiliteit te garanderen. Geef vóór de aankoop de schakelapparatuurparameters door aan onze leverancier professioneel matchingadvies.
