Laterale vacuümstroomonderbreker

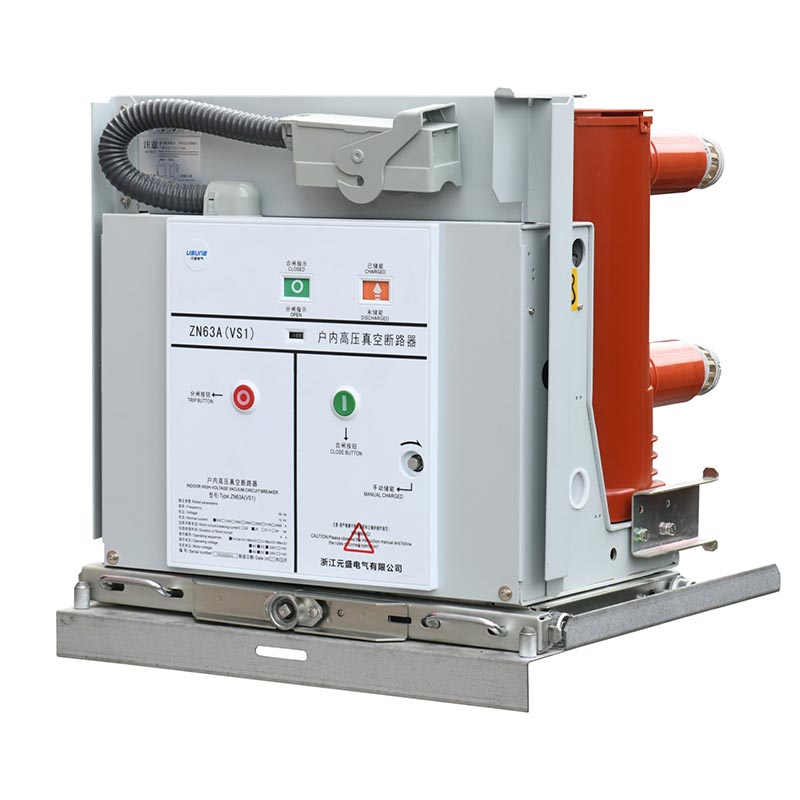

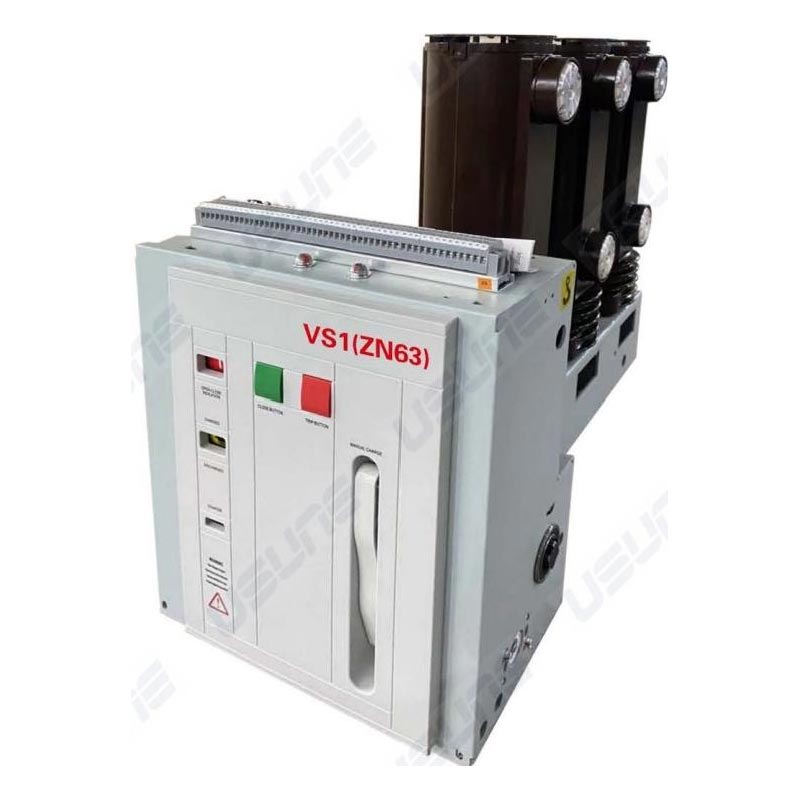

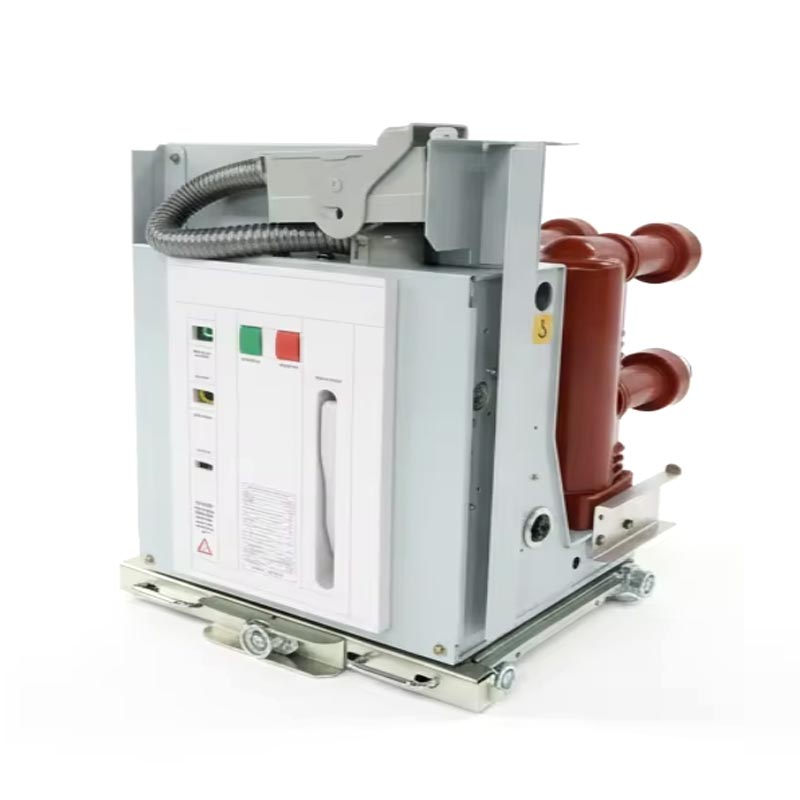

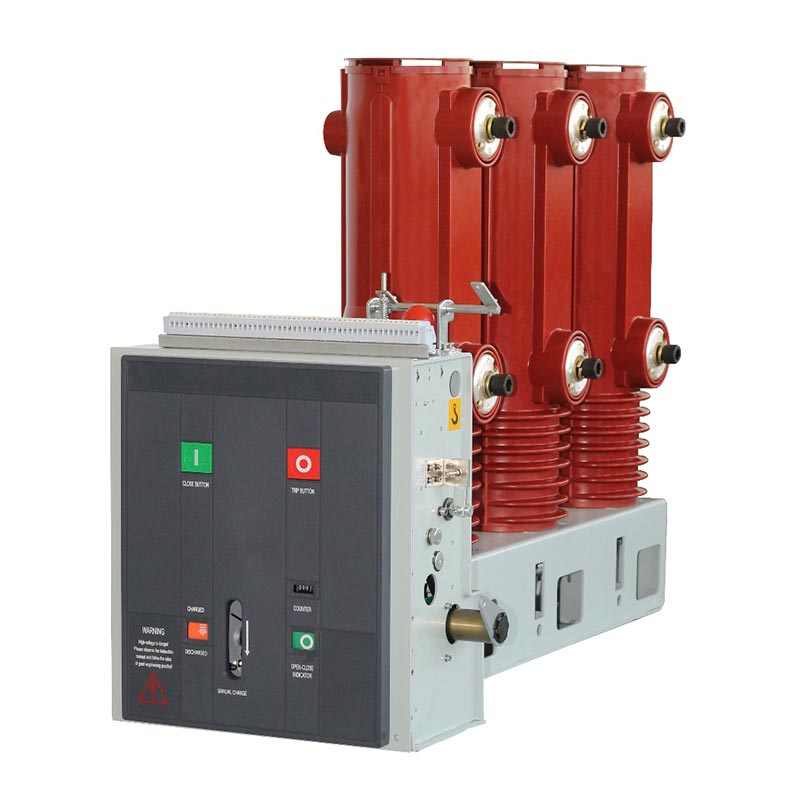

De laterale vacuümstroomonderbreker van het Usune-type is een binnen geïnstalleerd hoogspanningsschakelapparaat, verdeeld in twee hoofdschakelaars: serie: VS1(ZN63)-12 en VS1-24. Het wordt voornamelijk gebruikt in driefasige stroomsystemen van 12KV, 24KV en 36KV, waarbij het de beschermings- en controleverantwoordelijkheden voor elektriciteitsnetapparatuur en energiesystemen voor industriële en mijnbouwondernemingen. Het maakt gebruik van geavanceerde vacuümboogblustechnologie en beschikt over een hoge boogblussnelheid, klein formaat en lang levensduur en lage onderhoudskosten, waardoor het een onmisbaar kernapparaat is in de moderne krachtoverbrenging distributiesystemen.

Kernvoordelen:

1. Jarenlange toepassingservaring op het gebied van krachtoverbrenging en -distributie, veel gebruikt in de industrie en de mijnbouw ondernemingen, energiecentrales en stedelijke en landelijke elektriciteitsnetten, waardoor het brede gebruikerserkenning krijgt voor zijn stabiele werking prestaties en betrouwbare werking.

2. Onafhankelijk ontwikkeld door het professionele R&D-team van Usune, met een aan de zijkant gemonteerd ontwerp dat de veerbedieningsmechanisme met het lichaam van de stroomonderbreker, waardoor de algehele structuur wordt geoptimaliseerd; de vacuümonderbreker maakt gebruik van een isolatiecilinder van epoxyhars volgens het APG-proces, die uitstekende kruipprestaties en milieuvriendelijkheid biedt aanpassingsvermogen.

3. Voldoet strikt aan GB/T1984-2014 "Hoogspanningsstroomonderbrekers", JB3855-1996 "3,6 ~ 40,5KV Binnenhoogspanning Vacuümstroomonderbrekers", DL/T403-2000 "12~40.5KV vacuümstroomonderbrekers bestellen technische voorwaarden", en IEC62271-100:2008 internationale normen, en heeft meerdere gezaghebbende tests en certificeringen doorstaan.

4. Als professionele fabrikant van elektrische hoogspanningsapparatuur in China beschikt Usune over een gestandaardiseerde productie-installatie, en elke stroomonderbreker ondergaat strenge tests voordat hij de fabriek verlaat. Als betrouwbaar leverancier, biedt het uitgebreide after-sales service en technische ondersteuning, waardoor alle zorgen voor gebruikers worden weggenomen.

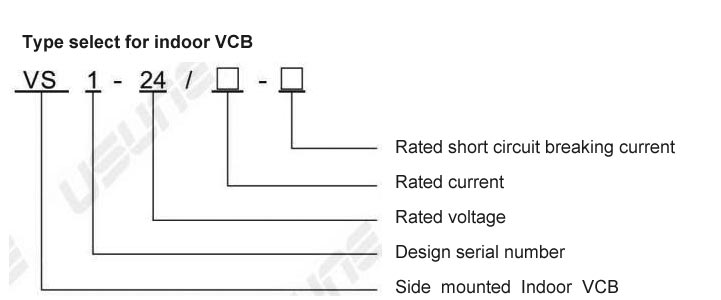

Productspecificaties en technische parameters

Usune laterale vacuümstroomonderbreker biedt een compleet assortiment specificaties en stabiele prestaties. De belangrijkste technische parameters (waarbij de VS1(ZN63)-24-serie als primaire referentie wordt genomen) worden weergegeven in de onderstaande tabel:

Structuur en functie

1. Algemene structuur

Het bedieningsmechanisme en de boogdovende kamer zijn gerangschikt in een geïntegreerde structuur, met de hoofdleiding geleidend circuit van het driefasige, op de vloer gemonteerde type. De vacuümboogdovende kamer bevindt zich in de lengterichting geïnstalleerd in een door APG verwerkte buisvormige isolatiecilinder van epoxyhars, die uitstekende kruipprestaties biedt, het verminderen van stofophoping op het oppervlak van de boogdovende kamer, het vermijden van de invloed van externe factoren, en zorgen voor een goede isolatie, zelfs in vochtige en zwaar vervuilde omgevingen. De VS1-12-serie is een vaste installatie type, geschikt voor vaste schakelapparatuur, en kan onafhankelijk worden gebruikt of worden toegepast op ringnetwerkvoeding, box-type transformator en andere systemen.

2. Bedieningsmechanisme

De vacuümstroomonderbreker van het laterale type maakt gebruik van een planair veerbediend mechanisme, dat zowel handmatige als handmatige bediening ondersteunt opslag van elektrische energie. De bedieningsmotor bevindt zich in de voorkast van de boogdovende kamer, verdeeld in vijf montageruimten, waarin elk de componenten voor energieopslag, transmissie, trippen en bufferen zijn ondergebracht. Het geïntegreerde ontwerp van de vlamboogdovende kamer en het bedieningsmechanisme zorgt voor een hoge mate van afstemming tussen de operationele prestaties en de openings- en sluitingseisen van de boogdovende kamer, waardoor de kans kleiner wordt tussenstappen, het verlagen van het energieverbruik en het geluid, en het verbeteren van de werking van de stroomonderbreker betrouwbaarheid.

Applicatieomgeving

De laterale vacuümstroomonderbreker is geschikt voor binnenomgevingen en moet aan het volgende voldoen vereisten: omgevingstemperatuur -15℃ tot +40℃; dagelijkse gemiddelde relatieve vochtigheid ≤95%, maandelijks gemiddelde ≤90%; hoogte ≤1000m; seismische intensiteit ≤8 graden; en afwezigheid van aanzienlijk stof, corrosieve gassen of andere vervuiling. Opmerking: Voor toepassingen die deze eisen overschrijden, is maatwerk vereist na voorafgaand overleg met de fabrikant.

Installatie en inbedrijfstelling

Laterale vacuümstroomonderbrekers ondergaan strenge tests voordat ze de fabriek verlaten. Voordat u de energie inschakelt primair circuit moeten de volgende voorbereidingen worden getroffen:

1. Controleer de apparatuur op beschadigingen; als het beschadigd is, stop dan met het gebruik ervan.
2. Reinig het isolatieoppervlak van eventuele verontreinigingen.
3. Bedien de functies voor energieopslag en openen/sluiten handmatig, waarbij u erop let dat de status normaal is.
4. Gebruik de werkende voeding en bevestig dat de status normaal is.
5. Beweeg de stroomonderbreker van het handkartype volgens de specificaties vooruit/in en bevestig de positie indicator is normaal na het bereiken van de juiste positie.

Opmerking: Wanneer u een sluitvergrendeling gebruikt, moet er stroom zijn aangesloten om deze te ontgrendelen voordat deze wordt gesloten.

Praktische toepassingscasus

Casestudy: toepassing in een grote industriële en mijnbouwonderneming in China

Een grote staalonderneming in China heeft een complex energiesysteem met hoge eisen aan de werking van de apparatuur frequentie- en kortsluitstroomcontrole. Na vergelijken van meerdere leveranciers de Usune VS1(ZN63)-24 serie stroomonderbreker werd geselecteerd als kernbeveiligingsapparaat voor het stroomdistributiesysteem. Sinds zijn Na de inbedrijfstelling in 2024 heeft het systeem ruim twaalf maanden stabiel gefunctioneerd, zonder enige storing, en is het met succes afgehandeld drie kortsluitfouten, waardoor apparatuur effectief wordt beschermd en stroomuitval wordt voorkomen. Het bedrijf hoog erkent de prestaties van het product en de door de fabrikant geleverde installatie- en inbedrijfstellingsdiensten.

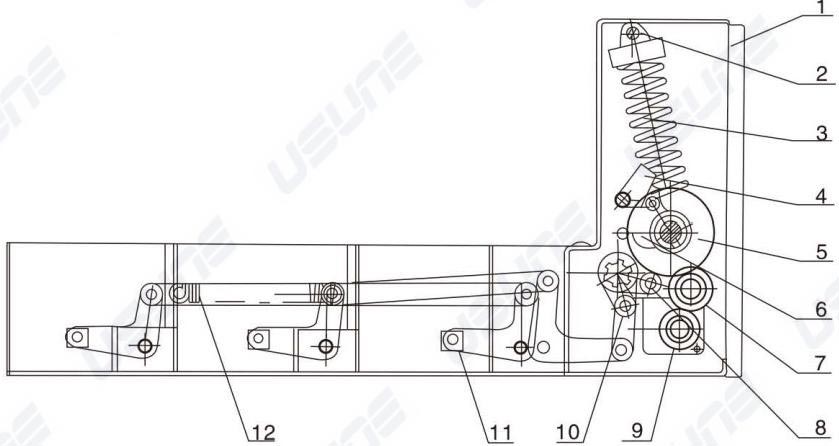

1. Schakelkast
2.Sjorbout
3.Sluitveer
4.Sluitbeslag
5. Interne elektrische bedradingsprincipe
6.Cammechanisme/bediening mechanisme
7. Tandwieloverbrengingsmechanisme
8. Invoerverbindingshendel
9. Opgeladen motor
10. Vierhendeltransmissiemechanisme
11. Transmissieblok
12. Uitschakelmechanisme

Leveranciers- en fabrikantverplichting: Usune, als professionele fabrikant van elektrische hoogspanningsapparatuur in China beschikt over een gestandaardiseerde fabriek en een professioneel R&D-, productie- en after-salesteam. Als betrouwbaar leverancier, we houden ons aan het principe van "eerste kwaliteit, klant voorop", waarbij alle aspecten strikt worden gecontroleerd productie om ervoor te zorgen dat producten voldoen aan de normen en gebruikersbehoeften; wij bieden uitgebreide after-sales services, waaronder installatiebegeleiding ter plaatse, inbedrijfstelling, onderhoud en technische training, en voortdurend innoveren en optimaliseren onze producten om de ontwikkeling van de energietransmissie- en distributie-industrie te ondersteunen.
