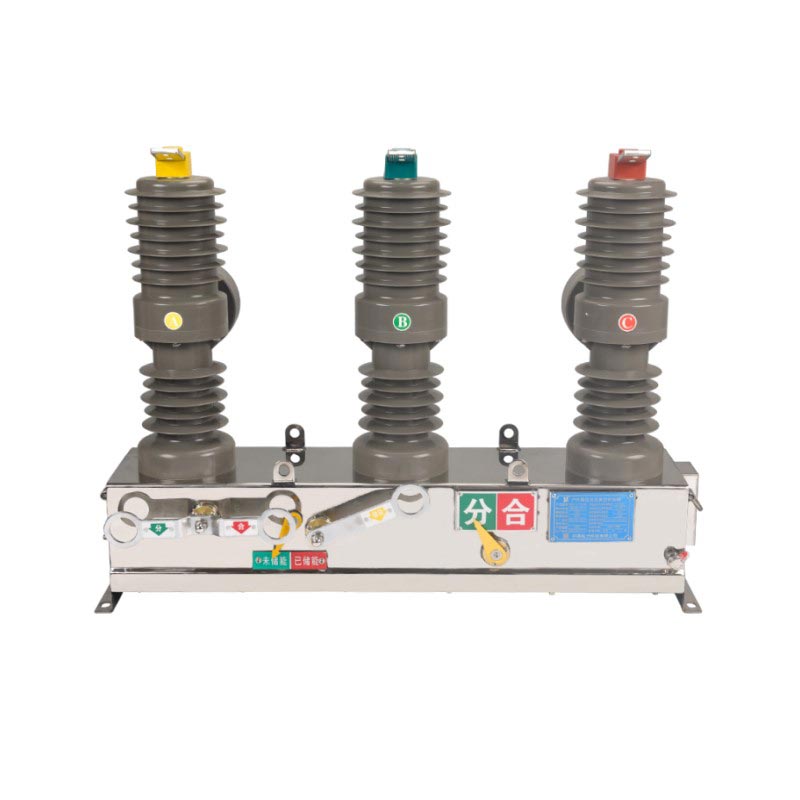

De Usune ZW32-12 11 kV paalgemonteerde vacuümstroomonderbreker is een op een paal gemonteerde vacuümstroomonderbreker voor buitenshuis speciaal ontworpen voor 10kV–12kV stroomdistributiesystemen. Er wordt gebruik gemaakt van een uiterst betrouwbare vacuümonderbreker boog blussen, nauwkeurig en veilig in- en uitschakelen van diverse stromen. De robuuste mechanische structuur ondersteunt frequent gebruik en is geschikt voor scenario's waarbij herhaaldelijk schakelen vereist is.
- Nominale spanning: 12kV (compatibel met 10kV/11kV-systemen)
- Frequentie: 50/60 Hz
- Aantal fasen: Driefasige wisselstroom
- Isolatie: Anti-verouderings- en corrosiebestendige materialen voor buitengebruik
- Bedieningsmethode: Handmatig/Elektrisch, compatibel met intelligente controllers
- Snelle vacuümboogblussnelheid, korte breektijd en hoge operationele stabiliteit;
- Uitstekend kortsluitvermogen, waardoor lijnen en apparatuur effectief worden beschermd;
- Lange mechanische en elektrische levensduur, geschikt voor scenario's met frequent gebruik.

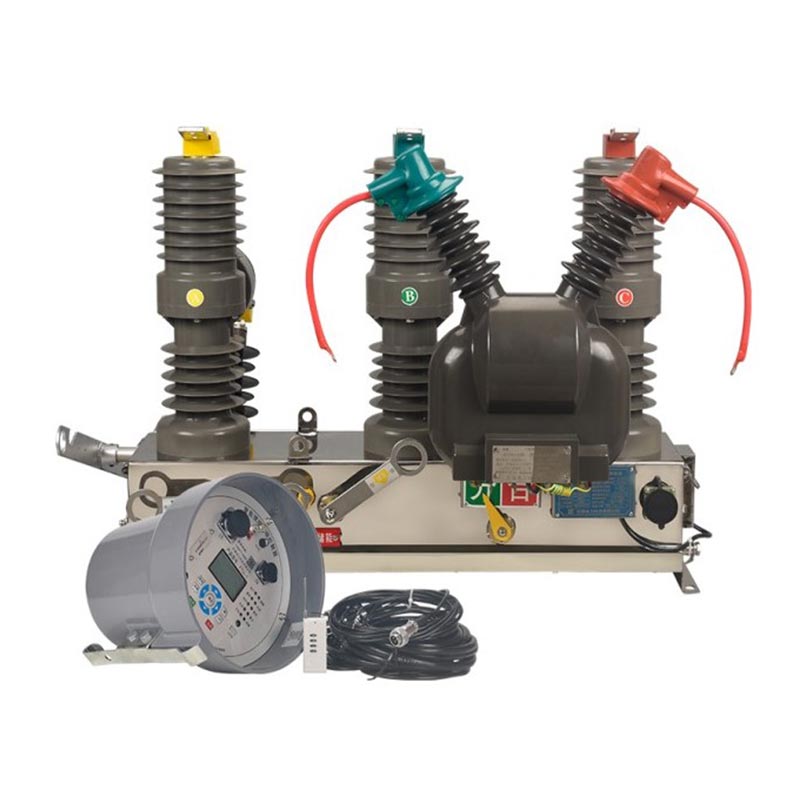

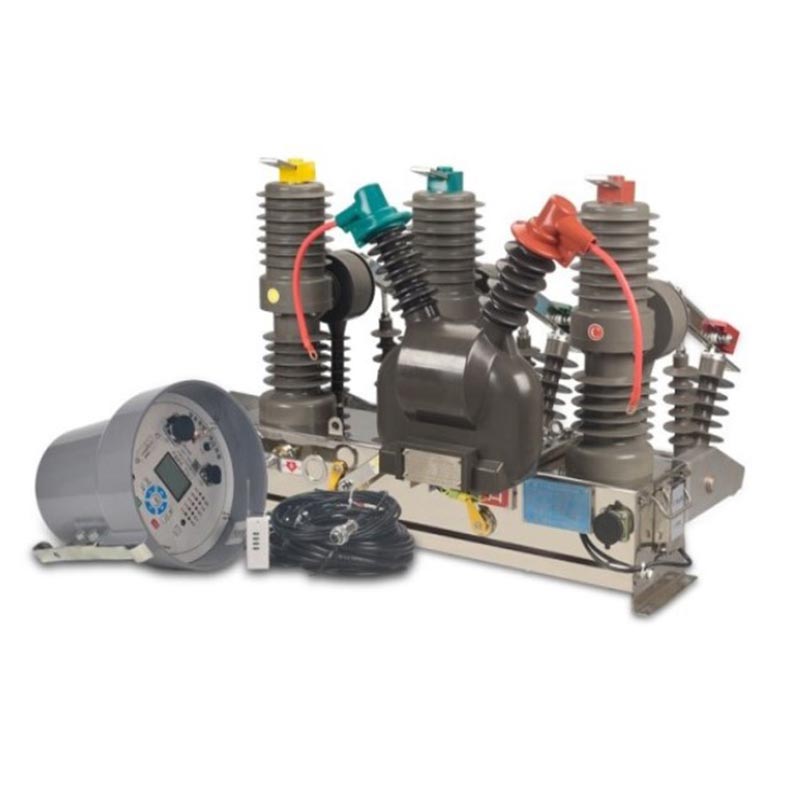

In combinatie met een intelligente controller van Usune kan het een automatische hersluiter vormen, waarbij het volgende wordt gerealiseerd:
- Afstandsbediening: op afstand openen en sluiten door de meldkamer;
- Telemetrie: realtime monitoring van stroom-, spannings-, vermogens- en energiegegevens;
- Signalering op afstand: actieve rapportage van apparatuurstatus, alarm- en foutinformatie;
- Aanpassing op afstand: online instelling en wijziging van beveiligingsparameters.
- Volledig gesloten IP54+ beschermingsgraad, stofdicht, regendicht en condensatiebestendig;
- Stabiele werking in omgevingen variërend van -40℃ tot +70℃, bestand tegen zoutnevel, vocht en vervuiling;
- Compacte structuur, paalmonteerbaar, eenvoudig te installeren en vereist minimaal onderhoud.
Upgradeproject voor de automatisering van het elektriciteitsnet op het platteland in de provincie Anhui, China
Frequente tijdelijke fouten (blikseminslag, contact met bomen) in elektriciteitsnetten op het platteland, trage foutisolatiesnelheid, en a groot risico op grootschalige stroomuitval.
Implementeer 120 Usune ZW32-12 hersluiters met intelligente controllers als op een mast gemonteerde hersluiters voor 10kV bovengrondse lijnen.
- Foutisolatie: automatisch uitschakelen binnen 50 ms bij kortsluitfouten, stroomherstel binnen 1 minuut bij
niet-defecte gebieden;
- Eliminatie van tijdelijke fouten: Automatische hersluiting elimineert 85% van de tijdelijke stroomuitval;
- Beheer op afstand: "Vier externe" functies verminderen de werklast voor inspecties ter plaatse met 60% en verbeteren de verzending
efficiëntie met 70%;
- Betrouwbaarheid: na meer dan twee jaar gebruik bedraagt de gemiddelde tijd tussen storingen (MTBF) >85.000 uur zonder grote fouten, waardoor de betrouwbaarheid van de stroomvoorziening voor meer dan 30.000 plattelandsgebruikers wordt verbeterd.
| Item | Eenheid | Parameters | ||
| Nominale spanning | kV | 12 | ||
| Nominaal isolatieniveau | 1min Stroomfrequentie is bestand tegen spanning | Droge proef | kV | 42;48 |
| Natte proef | 34 | |||
| Blikseminpuls is bestand tegen spanning (piekwaarde) | 75;85 | |||
| Nominale frequentie | Hz | 50 | ||
| Nominale stroom | A | 630 | ||
| Nominale kortsluituitvalstroom | kA | 12,5/16/20 | ||
| Nominale kortsluiting en sluitstroom (piek) | kA | 50 | ||
| Nominale piekstroom | kA | 50 | ||
| 4S 4s Geschatte korte tijd, bestand tegen stroom | kA | 20 | ||
| Geschatte bedieningsvolgorde | 0-0,3s-C0-180s-0 | |||
| Sluitremtijd/Breekkleptijd | mevrouw | 25~50/15~50 | ||
| Breektijden voor nominale korte breekstroom | Tijden | 30 | ||
| Levensduur van de machine | Tijden | 10000 | ||
| De stroomfrequentie van 1 min is bestand tegen de spanning van het stuurcircuit en het hulpcircuit | V | 2000 | ||
| Nominale werkspanning en nominale spanning van het hulpcircuit | V | DC220/AC220 | ||
| Overstroomtripper | Nominale stroom | A | 5 | |
| De huidige waarheidsgetrouwheid uitschakelen | % | ±10 | ||
A: De vacuümonderbreker heeft een lage contactslijtage en een lange elektrische levensduur; het precisieveerbedieningsmechanisme heeft een hoge mechanische stabiliteit (mechanische bewerkingen tellen ≥10.000 keer); de materialen en structuur zijn dat wel bestand tegen vermoeidheid, behoud van stabiele prestaties tijdens herhaalde operaties, waardoor het geschikt is voor frequent gebruik schakelscenario's zoals condensatorbanken en industriële lijnen.
A: Verbind de ZW32-12 met de Usune FTU-controller via RS-485 of draadloos (4G/LoRa). De controller verzamelt het apparaat gegevens, communiceert met het hoofdstation en voert opdrachten op afstand uit, waardoor bediening op afstand mogelijk wordt, real-time telemetrie, statussignalering op afstand en online aanpassingsfuncties op afstand.
A: Dit product is vrijwel onderhoudsvrij. Regelmatige controles worden aanbevolen:
- Elke 1-2 jaar: Controleer afdichtingen, bevestigingsmiddelen en isolatieprestaties;
- Elke 2-3 jaar: controleer de integriteit van de vacuümonderbreker en meet de contactweerstand;
- Elke 5 jaar: Voer een uitgebreide kalibratie uit van de mechanische en elektrische prestaties. Usune biedt
levenslange technische ondersteuning en trainingsdiensten.
De Usune ZW32-12 11 KV paalgemonteerde vacuümstroomonderbreker combineert uitstekende prestaties, intelligente werking, en duurzaamheid. Als toonaangevende fabrikant in China zorgt Usune voor een betrouwbare productkwaliteit, aangepast aan de stedelijke omstandigheden elektriciteitsnetwerken op het platteland, industrieparken en nieuwe energiesystemen, waardoor dit de voorkeursapparatuur in de moderne energievoorziening is distributie veld. Met zijn uitgebreide praktijkervaring en uitgebreide technische ondersteuning heeft Usune dat wel een vertrouwde leverancier en fabrikant worden in de mondiale energie-infrastructuursector.
