De220kV hoofdschakelaaris een hoogspanningsisolatieapparaat voor buiten, ontworpen voor onderstations voor wisselstroom van 220 kV. Het wordt voornamelijk gebruikt om elektrische circuits te isoleren, een zichtbaar veiligheidsontkoppelingspunt te bieden en veilige onderhoudswerkzaamheden aan hoogspanningsapparatuur te garanderen.
Als professionele fabrikant van hoogspanningssubstationapparatuur in China bieden wij betrouwbare 220kV-scheidingsschakelaaroplossingen met stabiele elektrische prestaties, een sterk aanpassingsvermogen buitenshuis en naleving van internationale normen. Het product is ontworpen volgens de eisen van IEC 62271-102 en wordt op grote schaal toegepast in krachtoverbrengings- en distributiesystemen.
Tijdens normaal bedrijf wordt de220kV hoofdschakelaardraagt continu nominale stroom. Wanneer onderhoud nodig is, ontstaat er na opening een duidelijk zichtbare isolatieopening, waardoor operators stroomafwaartse elektrische apparatuur veilig kunnen inspecteren en repareren.
De scheidingsschakelaar is ontworpen voor nullaststroomschakeloperaties en werkt samen met stroomonderbrekers en aardingsschakelaars om de bedrijfsveiligheid van onderstations te verbeteren.

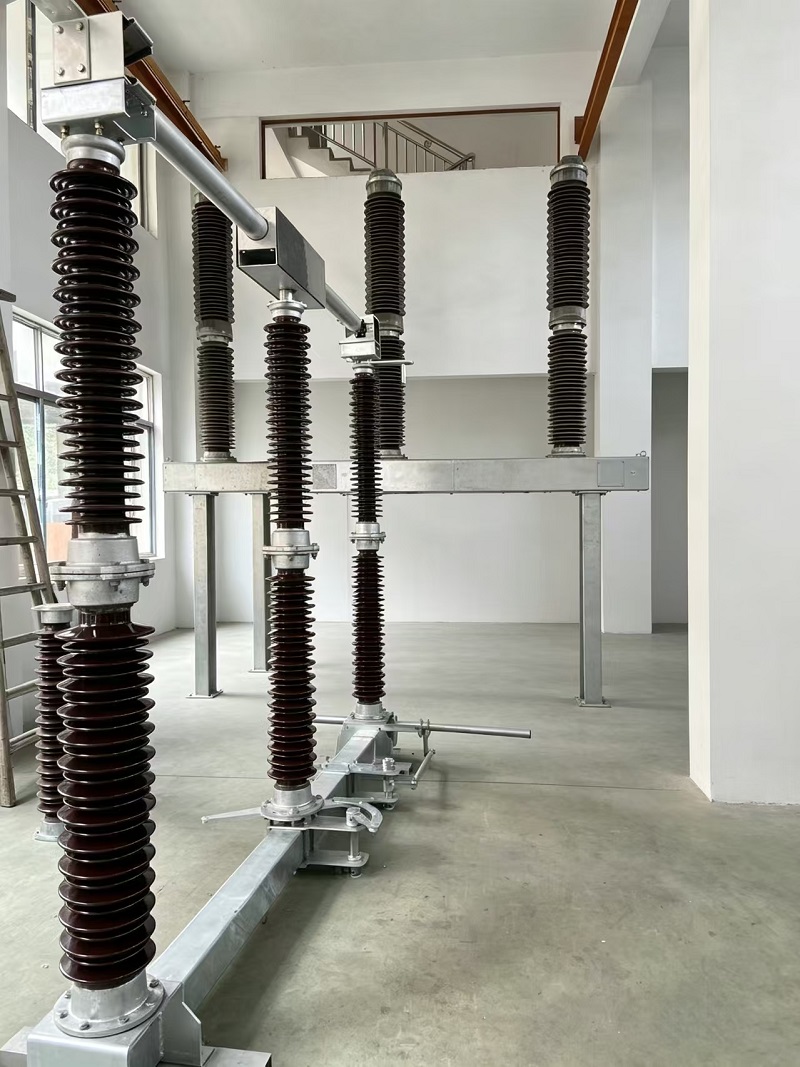

De complete 220kV-scheidingsschakelaar bestaat uit een driefasige hoofdstructuur, ondersteunende isolatoren, een geleidend systeem, een stalen basisframe en een motoraangedreven bedieningsmechanisme. Elk onderdeel is geoptimaliseerd voor langdurig gebruik buitenshuis onder hoogspanningsomstandigheden.
De geleidende contacten zijn vervaardigd uit verzilverde koperlegeringsmaterialen met een hoge dichtheid. Dit ontwerp vermindert effectief de contactweerstand, minimaliseert de temperatuurstijging tijdens continu gebruik en verbetert de elektrische geleiding en betrouwbaarheid van de service.
De ondersteunende isolatoren zijn vervaardigd met hoogwaardig aluminiumoxideporselein of optionele composiet siliconenrubbermaterialen. De isolatiestructuur biedt uitstekende elektrische sterkte en omgevingsweerstand, waardoor een stabiele werking in buitenstations wordt gegarandeerd.
Het basisframe heeft een thermisch verzinkte staalstructuur met een sterke corrosieweerstand. Het is geschikt voor langdurige installatie buitenshuis en helpt de mechanische sterkte onder verschillende weersomstandigheden te behouden.
De 220kV buitenscheidingsschakelaar is voorzien van een motoraangedreven bedieningsmechanisme, terwijl ook handmatige noodbediening mogelijk is. De mechanismekast is ontworpen met een IP54-beschermingsgraad om de bescherming tegen het binnendringen van stof en water te verbeteren.
Het bedieningsmechanisme omvat hulpcontacten die positiefeedbacksignalen leveren voor bewakingssystemen op afstand. Hierdoor kunnen operators de schakelstatus in moderne onderstations efficiënt controleren.
De scheidingsschakelaar kan worden geïntegreerd met stroomonderbrekers en aardingsschakelaars om onjuiste bediening te voorkomen. Het veiligheidsvergrendelingssysteem zorgt ervoor dat:
| Producttype | Hoogspanningsschakelaar voor buiten |
| Nominale spanning | 252kV |
| Nominale frequentie | 50 Hz |
| Nominale continue stroom | 1250A / 2000A / 2500A |
| Korte tijd bestand tegen stroom (3s) | 40 kA / 50 kA |
| Piekbestendig stroom | 100 kA / 125 kA |
| Werkwijze | Motoraangedreven bediening met handmatige noodbediening |
| Mechanisme Boxbescherming | IP54 |
| Toepasselijke norm | IEC 62271-102 |
De 220 kV-scheidingsschakelaar wordt veel gebruikt in hoogspanningstransmissiesystemen, waaronder:
Met betrouwbare isolatieprestaties en een sterk aanpassingsvermogen aan de omgeving ondersteunt deze apparatuur de veilige en stabiele werking van moderne energiesystemen.
De 220kV-scheidingsschakelaar is ontworpen voor installatie buitenshuis en kan betrouwbaar werken onder verschillende omgevingsomstandigheden.
Het product kan worden aangepast aan verschillende projectvereisten, waaronder isolatieoplossingen, bedieningsmechanismen en aanpassingsfuncties aan de omgeving.
Als ervaren Chinese fabrikant van hoogspanningsonderstationapparatuur richten wij ons op het leveren van betrouwbare en op maat gemaakte oplossingen voor energietransmissie. Onze 220 kV-scheidingsschakelaar combineert een geavanceerd structureel ontwerp, duurzame materialen en strikte kwaliteitscontrole om te voldoen aan de veeleisende eisen van moderne energiesystemen.
Met naleving van de IEC-normen, flexibele configuratieopties en professionele technische ondersteuning biedt onze 220 kV-scheidingsschakelaar een betrouwbare oplossing voor veilige isolatie en efficiënte werking van hoogspanningssubstations.
