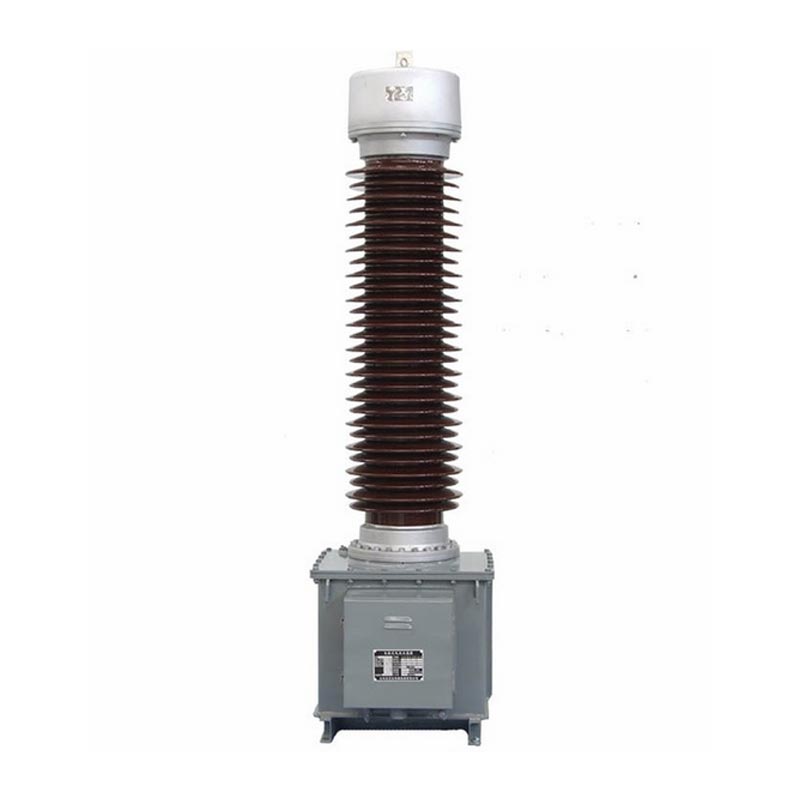

110 kV stroomtransformator

De Usune LB6-110 kV stroomtransformator is een uiterst nauwkeurig stroomdetectieapparaat voor buitenshuis, aangepast aan midden- en hoogspanningsstroom roosters. Het heeft een modulaire structuur en een secundair wikkelontwerp met meerdere groepen. De bedradingsmethode kan worden aangepast via externe verbindingsplaten in de bovenste olieconservator, waardoor flexibel schakelen tussen dubbele stroomverhoudingen mogelijk is de huidige detectie- en foutbeveiligingsbehoeften van verschillende bedrijfsomstandigheden.

Dit product voldoet aan de nationale norm GB/T20840.2-2014 en de internationale elektrotechnische normen van IEC. Het omvat standaardmodellen, modellen voor grote hoogte en vervuilingsbestendige modellen, die uitstekende metingen en bescherming bieden nauwkeurigheid. Het is geschikt voor zowel conventionele als zware buitenomstandigheden en is een mainstream ondersteunende uitrusting binnenlandse 110kV-stroomtransmissie- en distributiesystemen.

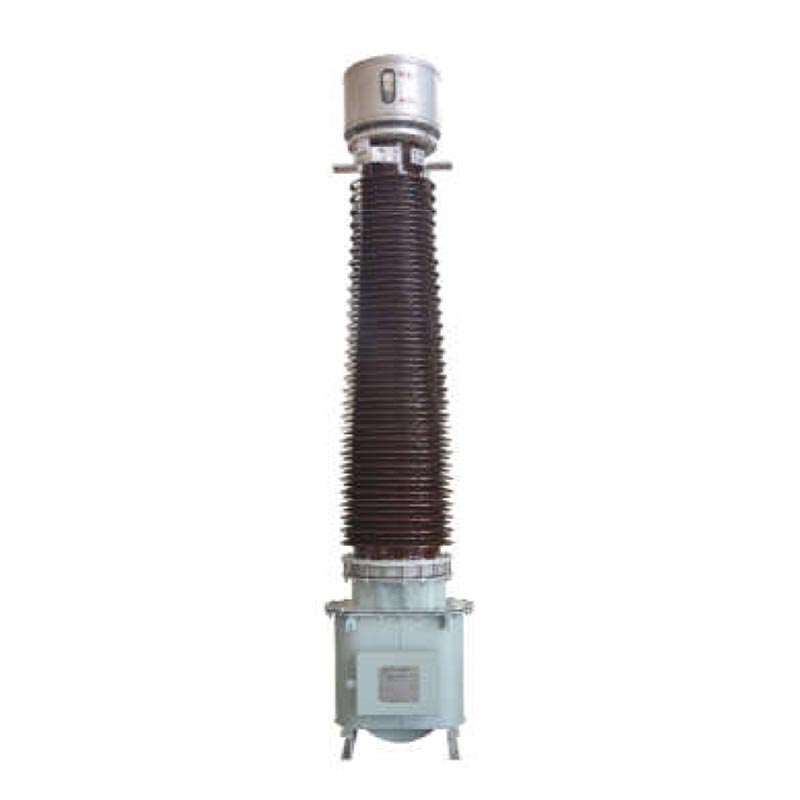

LB6-110kV Capacitieve stroomtransformator

Modeluitleg en toepasselijke bedrijfsomstandigheden

1. Betekenis van modelcode

Het complete productmodel is LB6-110kV (nauwkeurigheidscombinatie + stroomverhouding), met duidelijke en gestandaardiseerde gesegmenteerde uitleg:
- Basismodel: L voor stroomtransformator, B voor met beveiligingsniveau, 6 voor ontwerpserienummer, 110 voor nominale spanning 110 kV, W2 voor secundair anti-vervuilingsontwerp
- Nauwkeurigheidsklassecombinatie: ondersteunt meerdere wikkelcombinaties zoals P/P/P/0,5 en P/P/0,2, inclusief 0,2/0,5 niveaumeetwikkelingen en 5P/10P-niveaubeschermingswikkelingen, waardoor uiterst nauwkeurige meting en betrouwbare fouten in evenwicht worden gebracht bescherming.
- Specificatie stroomverhouding: gemarkeerd als 2*a/c, ondersteunt schakelen tussen dubbele stroomverhoudingen, serieschakeling is airconditioning, parallelle aansluiting is 2*a/c, primaire stroom bestrijkt 2×50A~2×1000A, secundaire stroom is 1A/5A volledige specificatie

2. Toepasselijke bedrijfsomstandigheden

- Omgevingstemperatuur: geschikt voor bedrijfsomstandigheden van -25℃ tot +40℃, met een dagelijkse maximale temperatuur van +30℃. Vereisten voor ultralage temperaturen kunnen worden aangepast en onderhandeld.
- Hoogte: standaardmodel geschikt voor hoogtes ≤1000m; GYW-model voor grote hoogte geschikt voor hoogtes ≤4000m.
- Aanpassingsvermogen aan de omgeving: Kruipafstand selecteerbaar van 16 mm/KV tot 31 mm/KV, geschikt voor verschillende scenario's inclusief conventionele, kustcorrosiebescherming en aangroeiwerende toepassingen op grote hoogte.

Structurele kernkenmerken

1. Geoptimaliseerd isolatiesysteem

Maakt gebruik van capacitieve olie-papier-isolatietechnologie, waarbij hoogspanningskabelpapier de primaire wikkelkern omhult. Het beschikt over een meerlaagse condensatorafschermingslaag, waarbij de binnenste laag is aangesloten op hoogspanning en de buitenste laag geaard, wat resulteert in een uniforme verdeling van het elektrische veld en een aanzienlijk verbeterde isolatieveiligheid marge.

2. Betrouwbare kronkelende structuur

De primaire wikkeling heeft een U-vormige structuur. Modellen van 2×400A en lager gebruiken in papier gewikkeld plat koperdraad modellen van 2×500A~2×1000A gebruiken dubbele halfronde aluminium buizen, die een sterke stroomdraagcapaciteit bieden. De De wikkeling is verdeeld in twee secties met vier aansluitingen, waardoor flexibel schakelen tussen dubbele stroomverhoudingen mogelijk is.

3. Volledig afgedicht beschermingsontwerp

Aan de bovenkant is een metalen expansievat geïnstalleerd om het uitzetten en krimpen automatisch te compenseren transformatorolievolume veroorzaakt door temperatuurveranderingen, isolerend van interne en externe lucht, voorkomen veroudering door vocht en olie, en verlenging van de levensduur van de apparatuur.

4. Handige installatie en onderhoud

Voorgeboorde hijsgaten aan de onderkant van de tank vergemakkelijken het hijsen van apparatuur; meerdere aardingsbouten zorgen ervoor betrouwbare aarding van de apparatuur en secundaire wikkelingen; de aansluitdoos is uitgerust met speciale klemmen voor gestandaardiseerde en veilige bedrading.

Kern technische parameters

1. Nominale parameters

Nominale bedrijfsspanning 110 kV, maximale bedrijfsspanning 126 kV, nominale frequentie 50 Hz, polariteit is subtractief.

2. Isolatie bestand tegen spanningsniveau

Interne isolatie primair naar secundair en aarde 185 kV/1min, secundair naar aarde 3 kV/1min; externe isolatie droge testspanning 230 kV, natte testspanning 185 kV, anti-vervuiling bliksemimpuls op grote hoogte weerstaat spanning piek bereikt 560 kV.

3. Nauwkeurigheidsprestaties

Meetfout van 0,2/0,5 graden, minimaal faseverschil, voldoet aan de hoge nauwkeurigheidsmeeteisen; laag composiet fout voor 5P/10P-beveiligingsniveau, waardoor een snelle reactie op netfoutstromen mogelijk is.

4. Kortsluitingsweerstandsprestaties

Thermische stabiliteitsstroom 5,3KA~45KA, dynamische stabiliteitsstroom 13KA~115KA, geschikt om net te weerstaan kortsluiteffecten en vertonen een sterke operationele stabiliteit.

Werkelijke technische toepassingsgevallen:

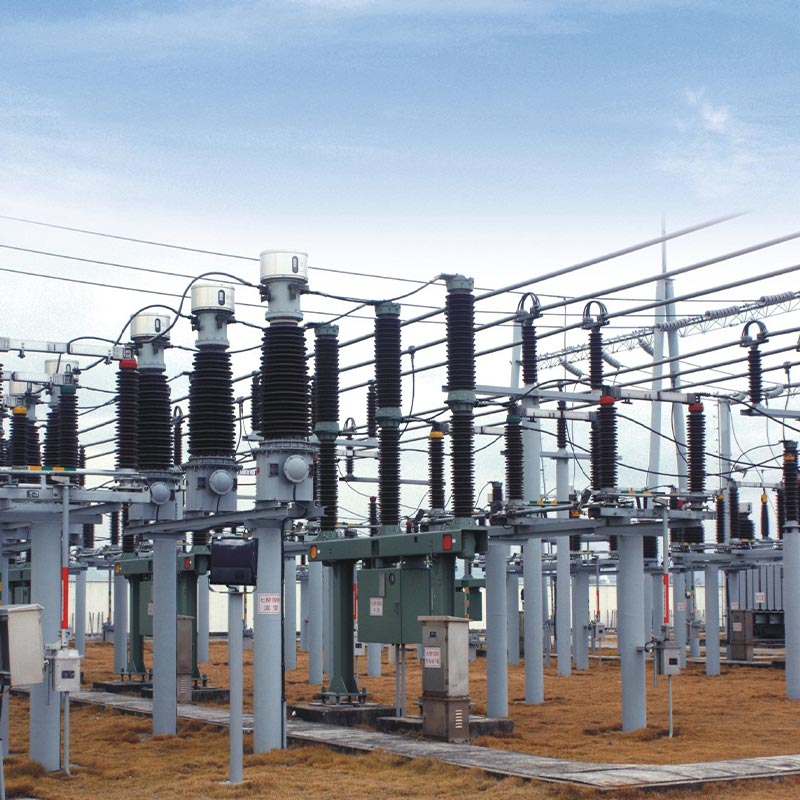

Case: Zhejiang 110kV upgradeproject voor stedelijke onderstations

In 2024 omvatte het upgradeproject voor het 110 kV-substation in Zhejiang Jiaxing de bulkaankoop van 32 Usune-stations LB6-110kV-2×300/5 (5P30/5P30/0,5) stroomtransformatoren. Gelegen in een industrieel cluster met grote vracht Vanwege schommelingen vereiste het project een extreem hoge meetnauwkeurigheid en beveiligingsgevoeligheid. Na inbedrijfstelling, De apparatuur kan nauwkeurig busstroomgegevens verzamelen, waardoor realtime belastingmonitoring en snelle foutuitschakeling mogelijk zijn. Uit jaarlijkse operationele gegevens blijkt dat de meetfout ver onder de nationale normlimiet ligt, en de bescherming acties zijn nauwkeurig en betrouwbaar, waardoor de meetonnauwkeurigheden van oudere apparatuur volledig worden opgelost.

Installatie-, bedienings- en onderhoudsspecificaties

1. Inspectie vóór installatie

Vóór de installatie is een visuele inspectie vereist om defecten zoals beschadigde porseleinen bussen en olie te elimineren lekken en niet-overeenkomende parameters op het typeplaatje; controleer of het oliepeil van de expander overeenkomt met de omgevingstemperatuur, en voeg gekwalificeerde transformatorolie toe (elektrische sterkte ≥45kV) als het oliepeil laag is.

2. Installatievereisten

Het materieel moet gedurende het gehele proces verticaal worden getransporteerd en gehesen, met een transportkantelhoek ≤15°. Hijsen is alleen toegestaan ​​via de onderste hijsgaten; spanning op de porseleinen bussen en olie conservator is ten strengste verboden. De maximale horizontale trekkracht op de primaire aansluiting P1 is ≤2000N, en bij P2 is het ≤3000N; de behuizing van de apparatuur en de afschermingslaag moeten op betrouwbare wijze worden geaard om de operationele veiligheid te garanderen.

3. Bedienings- en onderhoudsregels

Tijdens bedrijf mag de secundaire wikkeling niet open zijn om hoogspanningsrisico's en schade aan de apparatuur te voorkomen. De volledig afgedichte structuur vereist geen onderhoud onder normale bedrijfsomstandigheden. Controleer de netheid van de porseleinen bus en oliepeil elk kwartaal. Als de afdichting beschadigd is of de isolatie vochtig is, breng het apparaat dan terug naar het fabriek voor vacuümdrogen en onmiddellijke olievervanging.

4. Opslagvereisten

De 110 kV-stroomtransformator moet worden opgeslagen in een droge, goed geventileerde omgeving, waarbij direct zonlicht en regen worden vermeden. De onderkant van de olietank moet zich minimaal 50 mm boven de grond bevinden en de opslagtemperatuur moet minimaal -30 ℃ zijn. Na Na een jaar opslag moeten de isolatieweerstand en de diëlektrische verliescoëfficiënt periodiek worden getest. Als de verf laat na langdurige opslag los; opnieuw schilderen moet onmiddellijk worden gedaan.

LB 6 - 110 kV uiterlijk en inbouwmaten

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Hoe schakel ik de dubbele stroomverhouding op de LB6-110 kV-stroomtransformator?

Vervanging van apparatuur is niet nodig. Pas eenvoudig de bedradingsmethode van de externe connector op de bovenste olie aan conservator: wanneer de primaire wikkelingen in serie zijn geschakeld, is de basisstroomverhouding a/c; wanneer aangesloten parallel, het is het dubbele van de huidige verhouding 2*a/c. De bediening is eenvoudig en vereist geen gespecialiseerde apparatuur, aanpasbaar aan verschillende belastingsomstandigheden, waardoor de vervangingskosten van apparatuur effectief worden verlaagd.

Vraag 2: Wat zijn de verschillen tussen de standaardmodellen, de anti-vervuilingsmodellen en de modellen voor grote hoogte?

De drie modellen delen dezelfde elektrische kernprestaties, met structurele optimalisaties die specifiek zijn afgestemd scenario's: ① Het standaardmodel is geschikt voor conventionele omgevingen tot 1000 meter hoogte, met kruip afstand van 16 mm/KV; ② Het W2-anti-vervuilingsmodel is geschikt voor kust- en industrieel vervuilde gebieden, met een kruipafstand van 20 mm/KV en verbeterde weerstand tegen corrosie en vervuiling; ③ Het GYW-model voor grote hoogte is dat wel geschikt voor gebieden op grote hoogte tot 4000 m, met een maximale kruipafstand van 31 mm/KV, en bestand tegen lage luchtdruk druk en sterke ultraviolette stralingsomgevingen.

Vraag 3: Wat zijn de belangrijkste veiligheidsmaatregelen voor langdurig gebruik van apparatuur?

Ten eerste moet de secundaire wikkeling onder belasting worden gebruikt of worden kortgesloten; open circuits zijn ten strengste verboden om hoogspanningsstoringen en ongevallen met persoonlijk letsel te voorkomen. Ten tweede: zorg voor een betrouwbare aarding van de kruising doos en de onderste aardingsbout van de olietank, en dat de aardingsdraad voldoet aan de specificaties om statische elektriciteit te voorkomen opbouw van elektriciteit. Ten derde zijn er tijdens normaal bedrijf demontage van de afgedichte structuur en willekeurige bemonstering verboden. Test regelmatig gegevens over diëlektrisch verlies en gedeeltelijke ontlading om stabiele isolatieprestaties te garanderen.

Productvoordelen en servicegarantie

Als professionele fabrikant en leverancier van hoogspanningsapparatuur in China biedt de LB6-110 kV-stroomtransformator van Usune Electric aanzienlijke voordelen: gestandaardiseerde fabrieksproductie, die zich strikt houdt aan binnenlandse en internationale industriestandaarden, die een stabiele nauwkeurigheid en een sterk aanpassingsvermogen aan de omgeving garanderen; en een volledig afgesloten, onderhoudsvrij ontwerp, waardoor de daaropvolgende bedrijfs- en onderhoudskosten aanzienlijk worden verlaagd. Het bedrijf biedt een one-stop-service inclusief selectie en maatwerk, technische begeleiding, installatie ter plaatse en after-sales onderhoud. Parameters kunnen worden geoptimaliseerd op basis van de projectbehoeften, waardoor betrouwbare zekerheid wordt geboden voor de veiligheid en de veiligheid stabiele werking van het 110 kV-elektriciteitsnet.
