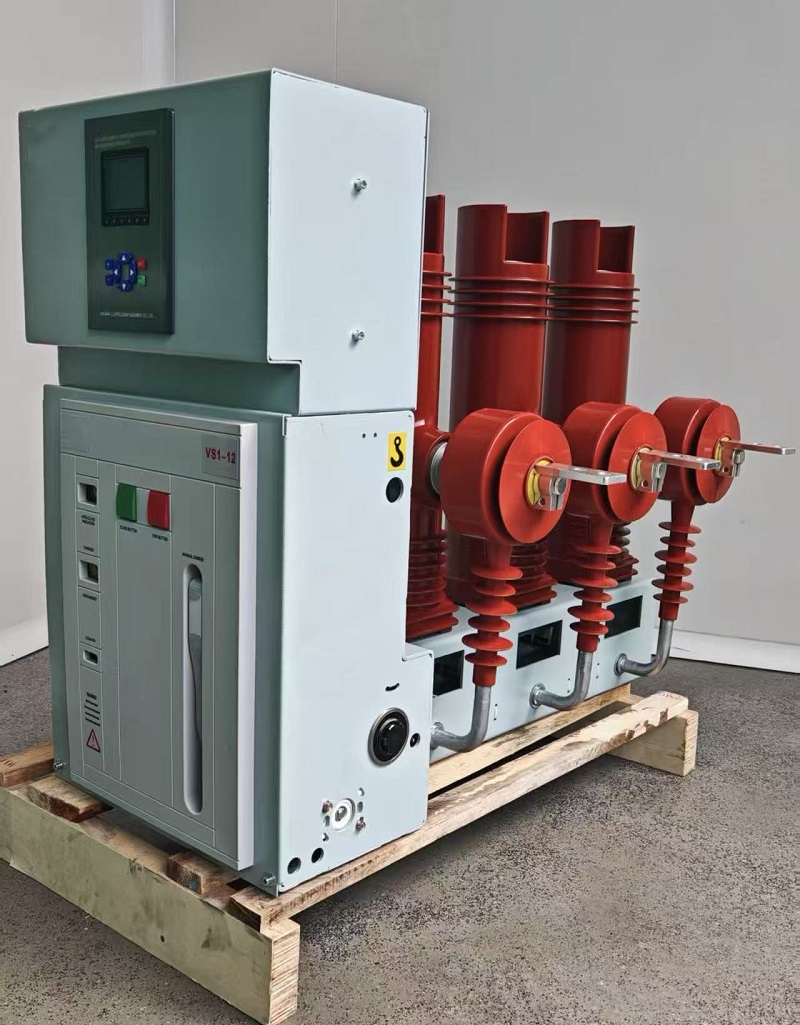

DeVacuümstroomonderbreker van het hoogspanningstype voor binnenshuis(VCB) gebruikt vacuüm als boogdovend en isolerend medium. Het is ontworpen voor stroomdistributiesystemen van 10 kV–35 kV en biedt betrouwbare bescherming en controle voor elektrische apparatuur in energiecentrales, onderstations, industriële faciliteiten, mijnbouwbedrijven en commerciële elektriciteitsnetwerken.
Met hun compacte afmetingen, lichtgewicht constructie, hoge uitschakelcapaciteit en onderhoudsvrije werking worden vacuümstroomonderbrekers algemeen erkend als een van de meest betrouwbare schakelapparaten in moderne middenspanningssystemen.
De vacuümstroomonderbreker bestaat hoofdzakelijk uit:
Deze componenten werken samen om een stabiele werking, snelle foutisolatie en langdurige betrouwbaarheid te garanderen.
De ontwikkeling vanvacuüm stroomonderbrekerDe technologie begon in 1893 toen Rittenhouse in de Verenigde Staten het eerste vacuümonderbrekerconcept voorstelde en een patent verkreeg. In 1920 produceerde Zweden de eerste experimentele vacuümschakelaar. Tegen de jaren vijftig maakten de ontwikkelingen in de vacuümtechnologie praktische toepassingen voor het schakelen van condensatorbanken mogelijk.
In 1961 introduceerde General Electric een vacuümstroomonderbreker van 15 kV met een uitschakelvermogen van 12,5 kA, wat het begin markeerde van commerciële hoogspanningsvacuümschakeltechnologie. Daaropvolgende technologische doorbraken verhoogden het breekvermogen tot meer dan 100 kA in de jaren tachtig.
China begon in 1958 met het onderzoek naar vacuümschakelaars en heeft sindsdien een compleet assortiment vacuümstroomonderbrekers ontwikkeld die verschillende spanningsklassen bestrijken. Tegenwoordig is China een van 's werelds toonaangevende fabrikanten van middenspanningsvacuümschakelapparatuur.
| Parameter | Specificatie |
|---|---|
| Nominale spanning | 10 kV – 35 kV |
| Nominale stroom | Tot 5000A |
| Nominale kortsluitbreekstroom | Tot 50 kA |
| Boogblusmedium | Vacuüm |
| Installatietype | Binnen |
| Bedieningsfrequentie | Geschikt voor frequent schakelen |
| Onderhoudsvereiste | Onderhoudsvrije boogbluskamer |
Als professionele fabrikant en leverancier van elektrische middenspanningsapparatuur leveren wij hoogwaardige vacuümstroomonderbrekers die voldoen aan internationale normen. Ondersteund door geavanceerde productiefaciliteiten, strikte kwaliteitscontrolesystemen en uitgebreide technische diensten, worden onze producten op grote schaal geëxporteerd naar mondiale markten en worden ze vertrouwd door energiebedrijven, EPC-aannemers en industriële klanten over de hele wereld.
