Buitenstroomtransformator

De LB6-110kV capacitieve buitenstroomtransformator is een hoogspanningsondersteunende kernapparatuur van Zhejiang Yousen Elektrisch. Het is speciaal ontworpen voor complexe bedrijfsomstandigheden buitenshuis en beschikt over een volledig afgedicht oliepapier isolatie in olie ondergedompelde structuur, een nominale bedrijfsspanning van 110 kV, een maximale bedrijfsspanning van 126 kV, en is compatibel met 50Hz/60Hz wisselstroomnetwerken en voldoet aan de operationele vereisten van niet-effectief geaarde neutrale punten systemen.

Dit product integreert meet- en beveiligingsfuncties, uitgerust met meetwikkelingen van klasse 0,2 en 0,5 en 5P/10P beschermingswikkelingen. Het ondersteunt dubbele transformatieverhoudingen voor het schakelen tussen series en parallelle verbindingen, met primaire stroomdekking van 2×50A–2×1000A en secundaire output van 1A/5A. Gebruik makend van precisieproductie verwerkt in een gerenommeerde fabriek, beschikt het product over een uitstekend aanpassingsvermogen aan het milieu: het standaardmodel is dat ook geschikt voor hoogtes onder de 1000 meter, terwijl het GYW-model voor grote hoogte stabiel kan werken op een hoogte van 4000 meter. Het is breed gebruikt in stedelijke en landelijke substations, industriële en mijnbouwstroomvoorziening en nieuwe scenario's voor de opwekking van energie.

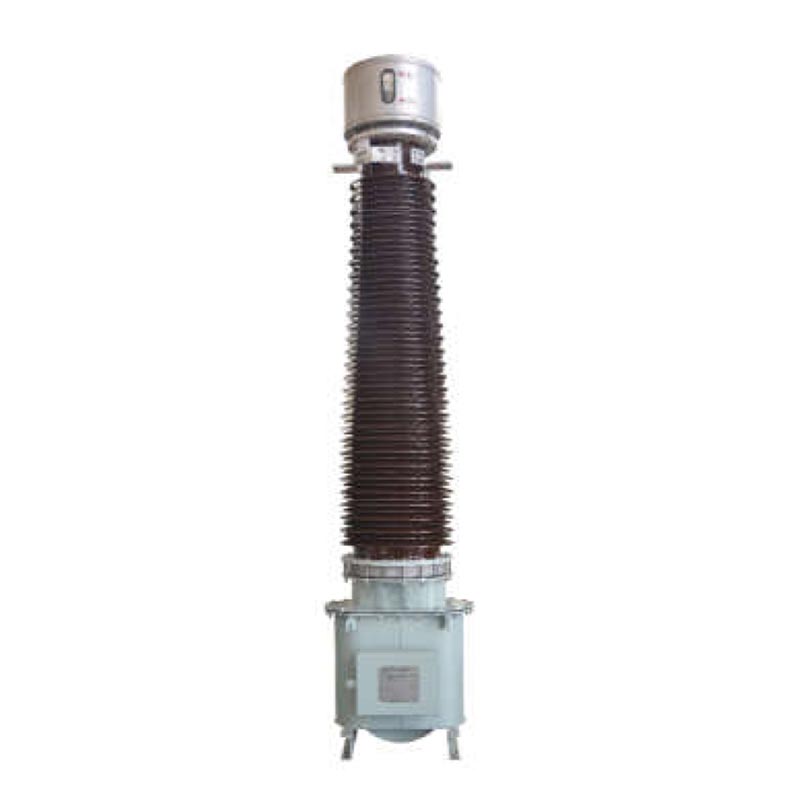

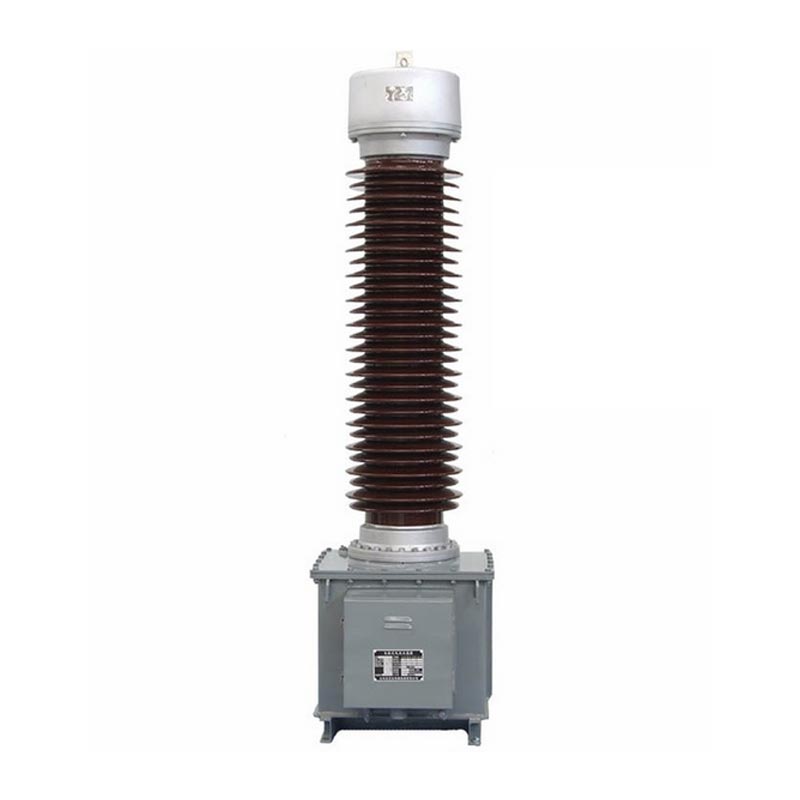

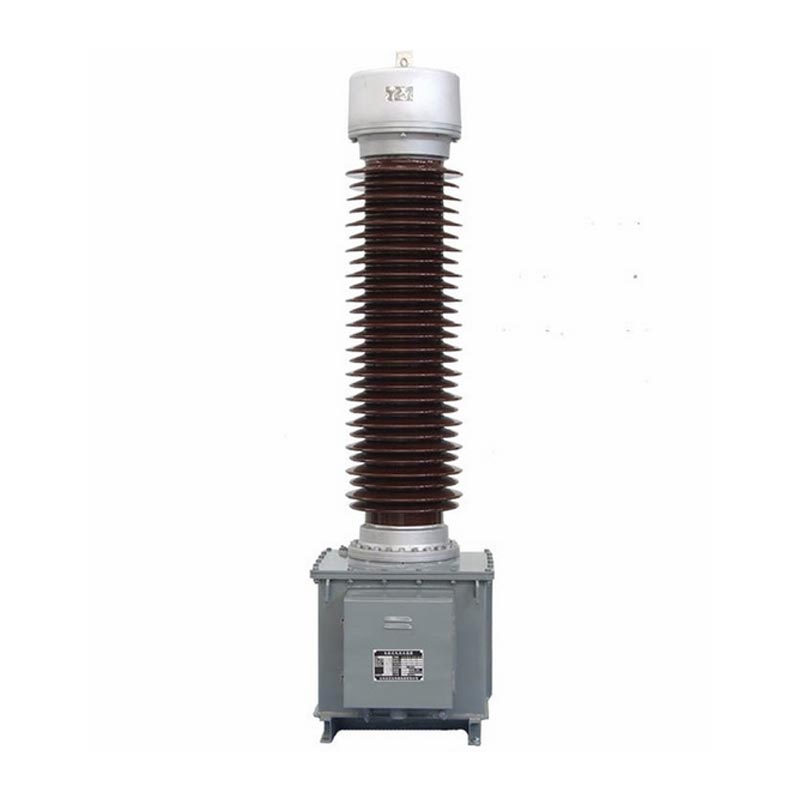

LB6-110kV Capacitieve stroomtransformator

Modeluitleg en gebruiksvoorwaarden

1. Uitleg van modelparameters

Het volledige modelnummer voor de buitenstroomtransformator is LB6-110kV P/P/P/0.5ab/c, verdeeld in drie kernen definities:
- Basismodel: L geeft de stroomtransformator aan, B geeft het beveiligingsniveau aan, 6 geeft het serienummer van het ontwerp aan, 110 geeft het nominale spanningsniveau aan en W2 vertegenwoordigt de secundaire anti-vervuilingsconfiguratie.
- Precisiecombinatie: ingebouwde vier sets secundaire wikkelingen, waaronder één meetwikkeling van klasse 0,5 en drie P-klasse beschermingswikkelingen, die verschillende precisiecombinaties ondersteunen om zich aan te passen aan verschillende metingen en vereisten voor beschermingsprecisie.
- Huidige verhouding: gemarkeerd met 2*a/c, ondersteunt het schakelen tussen dubbele verhoudingen. De verhouding is airconditioning als de bovenste olieconservator is externe connector is in serie aangesloten, en 2*a/c bij parallelle aansluiting. Bekabeling ter plaatse maakt het eenvoudig schakelen.

2. Standaardbedrijfsomstandigheden

- Omgevingstemperatuur: maximaal +40℃, minimaal -25℃, dagelijks gemiddeld maximaal +30℃; Ultra-lage temperaturen kunnen dat wel worden aangepast en onderhandeld.
- Installatiehoogte: standaardtype ≤1000m; LB6-110 GYW Type voor grote hoogte ≤4000m.

Structurele kenmerken van producten

1. Wikkel- en isolatiestructuur

De primaire wikkeling heeft een U-vormige structuur. Specificaties van 2×400A en lager maken gebruik van papiergeïsoleerd vlak koper draad, terwijl specificaties van 2×500A–2×1000A dubbellobbige halfronde aluminium buizen gebruiken. De kern maakt gebruik van een capacitief olie-papier-isolatieproces, waarbij hoogspanningskabelpapier de hoofdisolatie omhult. Meerdere lagen van condensatorafscherming creëren een uniform elektrisch veld, waarbij de binnenste laag is aangesloten op hoogspanning en de buitenste laag geaard, waardoor de isolatieveiligheid aanzienlijk wordt verbeterd. De primaire wikkeling is verdeeld in twee secties met vier terminals, verbonden met de bovenste olietank voor eenvoudig schakelen tussen de verhoudingen.

2. Verzegeld beschermingsontwerp

Aan de bovenkant is een metalen expander geïnstalleerd om automatisch te compenseren voor veranderingen in het isolatieolievolume veroorzaakt door temperatuurschommelingen, waardoor de lucht wordt geïsoleerd en olieveroudering door vocht wordt voorkomen, waardoor de levensduur van de apparatuur wordt verlengd. De expander heeft een ingebouwd oliepeilobservatievenster voor real-time monitoring van het oliepeil. Allemaal secundair terminals en primaire afschermingsterminals zijn centraal verbonden met de aansluitdoos van de olietank, waardoor wordt gewaarborgd gestandaardiseerde bedrading en sterke anti-interferentiemogelijkheden.

3. Veilige installatiestructuur

De olietank is gelast uit hoogwaardige stalen platen, met voorgeboorde hijsgaten aan de onderkant voor stabiliteit algehele opheffing. De aansluitdoos en olietank zijn uitgerust met speciale aardingsbouten om betrouwbaarheid te garanderen aarding van de secundaire wikkeling en de gehele unit. Het product heeft een ontwerp met verminderde polariteit; wanneer primair stroom P1 komt binnen en P2 gaat eruit, secundaire stroom wordt uitgevoerd via S1/S2/S3, conform industriestandaard bedrading logica en vereenvoudigt de inbedrijfstelling ter plaatse.

Kern technische parameters

1. Elektrische basisparameters

- Nominale bedrijfsspanning: 110 kV; Maximale bedrijfsspanning: 126 kV
- Nominale frequentie: 50/60 Hz; Polariteit: Subtractieve polariteit
- Nominale primaire stroom: 2×50A~2×1000A (meerdere specificaties beschikbaar)
- Nominale secundaire stroom: 1A, 5A
- Secundaire uitgangscapaciteit: 15VA ~ 50VA (aanpasbaar aan transformatorverhouding)

2. Nauwkeurigheidsfoutnormen

- Meetklasse (0,2/0,5): stroomfout ±0,2%~±1,5%, faseverschil 10′~90′, voldoet aan uiterst nauwkeurige energie meetvereisten.
- Beschermingsklasse (5P/10P): 5P-klasse stroomfout ≤±1%, samengestelde fout ≤5%; 10P-klasse samengestelde fout ≤10%, betrouwbare beschermingswerking in geval van een systeemfout.

3. Bestand tegen spannings- en isolatieparameters

- Stroomfrequentie bestand tegen spanning: 185 kV/1min voor primaire en secundaire circuits en naar aarde; 3kV/1min voor secundaire circuits en naar aarde; 5kV/1min voor primaire afscherming naar aarde. Droge test externe isolatie: 230 kV; nat proef: 185kV.
- Blikseminslagbestendig spanning: interne isolatie 450 kV; GYW2 anti-vervuilingstype op grote hoogte tot 560 kV.
- Kruipafstand: standaardtype ≥16 mm/kV; anti-vervuilingstype tot ≥31 mm/kV, geschikt voor zware omstandigheden zoals kustgebieden, industriële vervuiling en grote hoogten.

4. Parameters voor kortsluitstabiliteit

De apparatuur vertoont uitstekende thermische en dynamische stabiliteitsprestaties. Voor 300-600A-specificaties is de De thermische stabiliteitsstroom op korte termijn kan 31,5-45 kA bereiken, en de dynamische stabiliteitsstroom kan 80-115 kA bereiken, in staat om onmiddellijke kortsluitstroompieken te weerstaan en schade aan apparatuur te voorkomen.

Real-world toepassingscasus

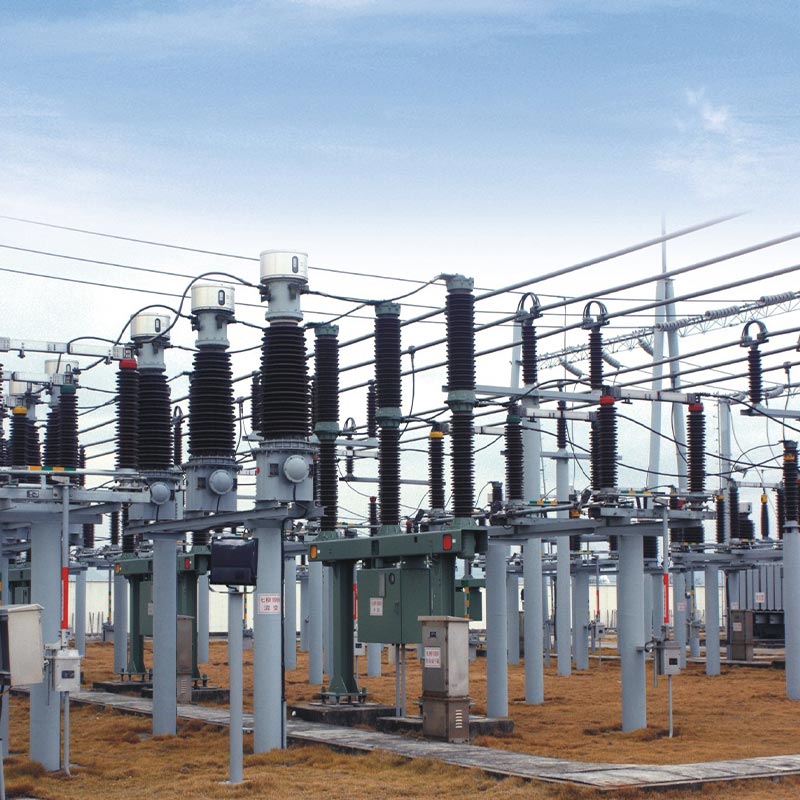

De Usune LB6-110kV buitenstroomtransformator werd met succes toegepast bij een upgrade van een onderstation voor een 110 kV-stroomnet project in Oost-China, waarbij verouderde apparatuur wordt vervangen en problemen zoals lage nauwkeurigheid en slecht weer worden opgelost weerstand en frequent onderhoud.

Het project is gelegen in een industriepark in de buitenwijken, een gebied dat wordt gekenmerkt door het hele jaar door vochtige en lichte temperaturen industriële vervuiling, die stroom levert aan meerdere productiebedrijven. Het project selecteerde de LB6-110kV GYW model tegen vervuiling op grote hoogte (nauwkeurigheidscombinatie 2×300/5A, 5P30/5P30/0,5S/0,2S). Na ruim twee jaar Voor een stabiele werking zorgen de uiterst nauwkeurige 0,2S/0,5S-wikkelingen voor een nauwkeurige meting voor industriële gebruikers, terwijl meerdere beschermingswikkelingen maken een snelle reactie op netfluctuaties en kleine kortsluitfouten mogelijk nul valse trips en nul mislukte trips. De volledig afgedichte structuur is effectief bestand tegen vocht en verontreinigingen corrosie, zonder olielekkage of problemen met veroudering van de isolatie, waardoor de daaropvolgende onderhoudswerkzaamheden met meer dan worden verminderd 60%, wat de stabiliteit en betrouwbaarheid van het product onder zware bedrijfsomstandigheden volledig verifieert.

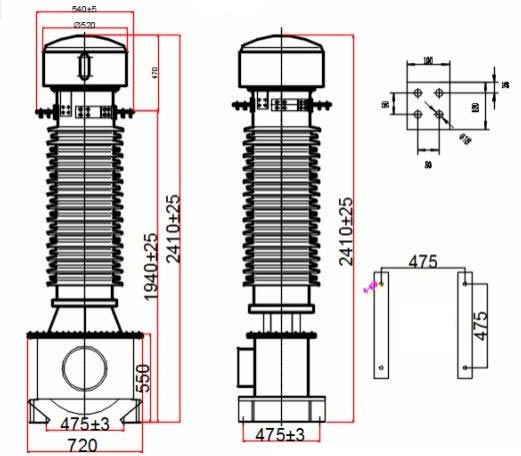

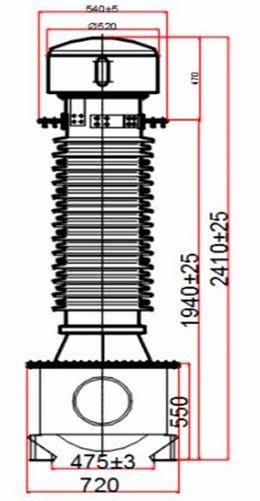

LB 6 - 110 kV uiterlijk en inbouwmaten

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Hoe kan ik ter plaatse schakelen tussen dubbele stroomverhoudingen?

Er is geen demontage van apparatuur vereist. Alleen de bedradingsconfiguratie van de externe connectoren bovenaan olie conservator heeft aanpassing nodig. Serieschakeling van de primaire wikkelingen is de basisverhouding a/c; parallelle verbinding resulteert in het dubbele van de primaire stroomverhouding 2*a/c. De apparatuur wordt standaard parallel verzonden; gewoon volgen het bedradingsschema voor snel schakelen zonder de isolatie of levensduur van de apparatuur te beïnvloeden.

Vraag 2: Welke scenario's zijn geschikt voor verschillende isolatie- en anti-vervuilingsmodellen?

Het standaardtype (≥16 mm/kV) is geschikt voor vlakke gebieden met goede omgevingen onder de 1000 meter; W anti-vervuilingstype (≥20 mm/kV) is geschikt voor stedelijke en algemene industriële vervuilingsscenario's; GYW-type tegen vervuiling op grote hoogte (≥25 mm/kV) is geschikt voor gebieden op grote hoogte onder de 4000 meter; GYW2 verbeterd type (≥31 mm/kV) is ontworpen voor extreme omstandigheden omstandigheden zoals zoutnevel aan de kust, zware industriële vervuiling en ultragrote hoogten, bieden sterkere isolatie anti-verouderingsprestaties.

Vraag 3: Wat zijn de belangrijkste onderhoudsoverwegingen voor de buitenstroomtransformator?

Ten eerste is het gebruik van secundaire open circuits ten strengste verboden om risico's van hoogspanningsinductie te voorkomen. Ten tweede, de de afgedichte structuur mag niet willekeurig worden gedemonteerd; Onderhoudsvrij bedrijf is onder normale omstandigheden mogelijk omstandigheden. Ten derde moeten diëlektrische verliezen en isolatieweerstand jaarlijks worden getest, en de gegevens moeten dat ook zijn in principe consistent met de fabriekswaarden. Ten vierde moeten de oliepeilen per seizoen worden gecontroleerd en gekwalificeerd Transformatorolie moet onmiddellijk worden toegevoegd als het oliepeil laag is.

Productvoordelen en samenvatting

De Usune LB6-serie 110 kV/126 kV stroomtransformator voor buiten, met zijn gestandaardiseerde ontwerp, stabiele prestaties en sterk aanpassingsvermogen aan de omgeving, lost de pijnpunten van traditionele apparatuur op, zoals de gevoeligheid daarvoor vocht, gemakkelijke olieveroudering en zwakke aangroeiwerende eigenschappen. Flexibele ratio- en nauwkeurigheidscombinaties kunnen voldoen aan de eisen gedifferentieerde behoeften op het gebied van elektriciteitsnetmeting, relaisbescherming en industriële stroombewaking. Als een hoge kwaliteit hoogspanningsapparatuur geproduceerd in een gerenommeerde Chinese fabriek, biedt zeer betrouwbare, kosteneffectieve en onderhoudsarme oplossingen voor wereldwijde energieprojecten, waardoor het een betrouwbare leverancier is voor elektriciteitsbedrijven en technische aannemers.
