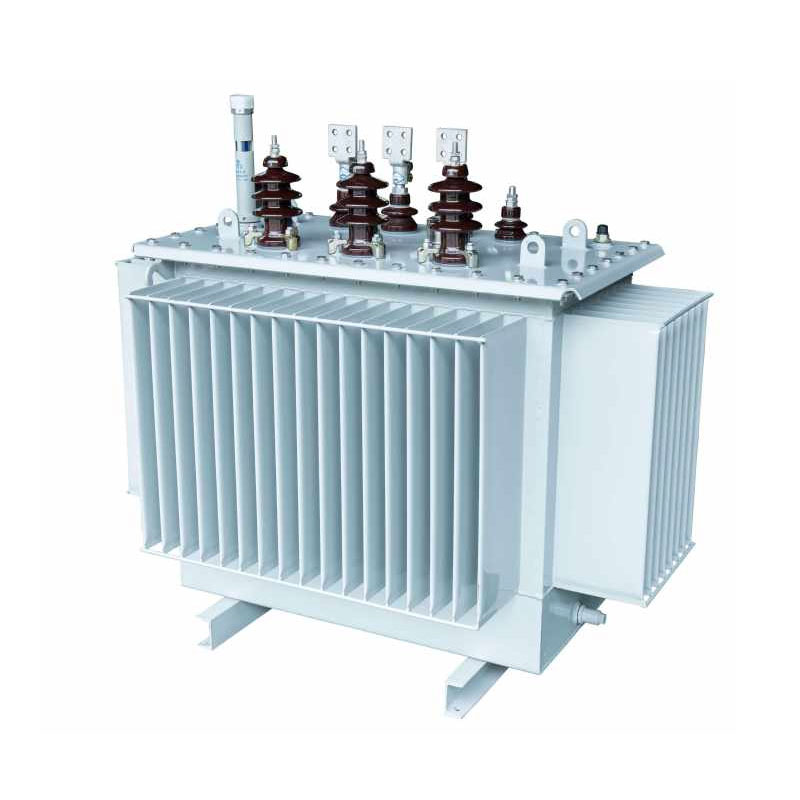

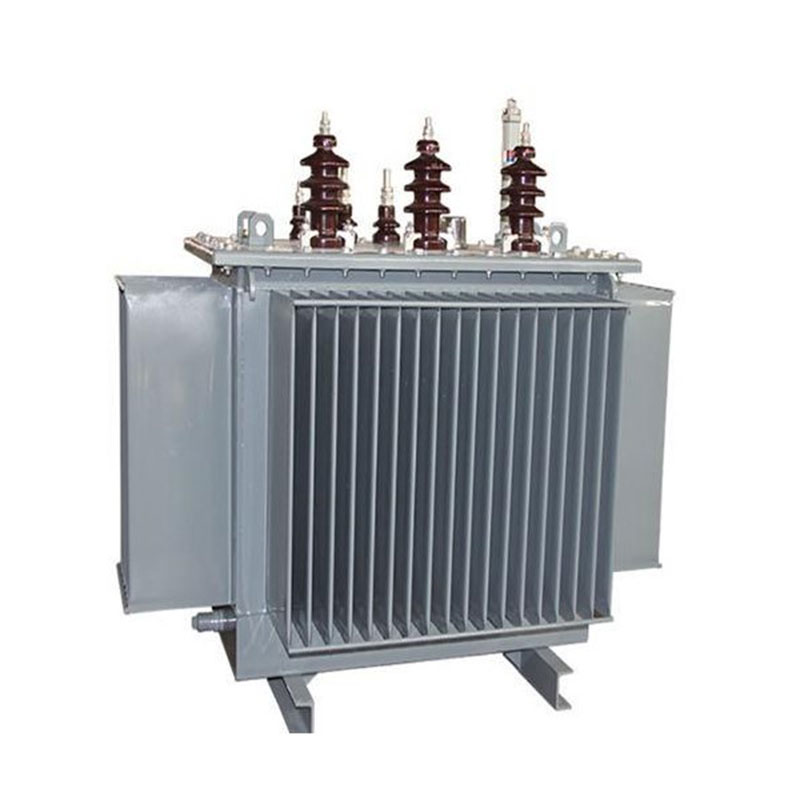

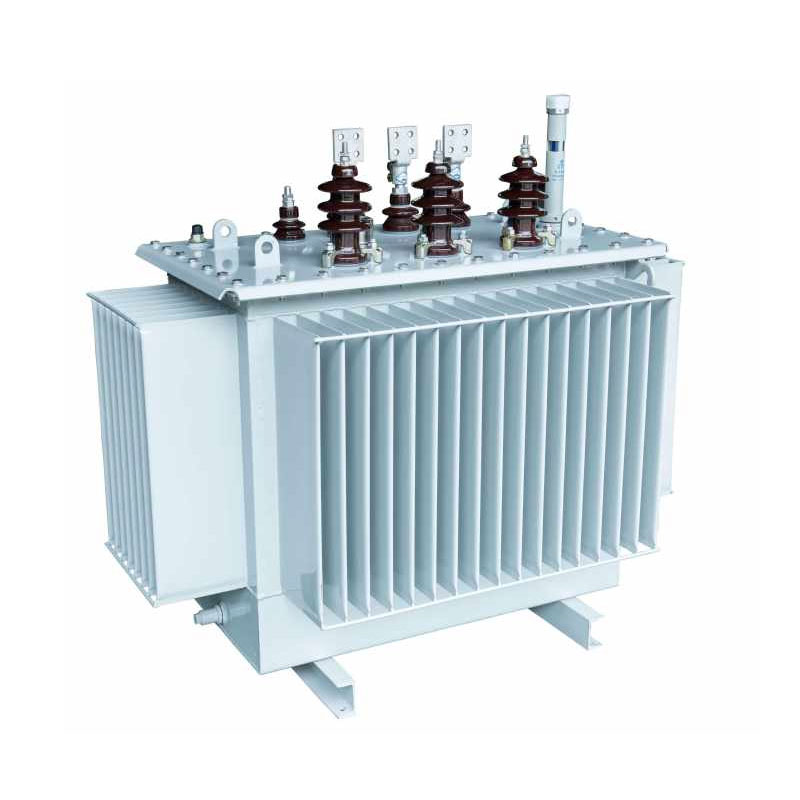

4000KVATriefasige olie-ondergedompelde transformator

De Usune 4000 kVA driefasige olie-ondergedompelde transformator dekt de drie reguliere spanningsniveaus van 10 kV, 20 kV en 36 kV, wat neerkomt op een verbeterde, hoogefficiënte, energiebesparende distributietransformator. Afstappen van traditioneel kernstructuren met gestapelde laminering, het neemt een gelijkzijdige driehoekige 3D-gewonden kernindeling aan. Dit ontwerp resulteert in een De dwarsdoorsnede van de kernkolom benadert een cirkel, een strakke wikkelpassing en een fundamenteel magnetisch circuit zonder onderbrekingen het oplossen van veelvoorkomende problemen die voorkomen bij traditionele transformatoren, zoals driefasige onbalans, hoge bedrijfsverliezen en overmatig lawaai.

Gesteund door gestandaardiseerde productielijnen en strenge kwaliteitscontrolesystemen, biedt het product een sterke milieuvriendelijkheid aanpassingsvermogen en hoge operationele stabiliteit. Het voldoet aan de langdurige, betrouwbare stroomvoorzieningseisen van complexe scenario's – inclusief netwerkupgrades, industriële productie en geprefabriceerde substationintegratie – tijdens het leveren uitstekende energiebesparende voordelen en economische waarde.

Structurele kernkenmerken en productvoordelen

1. Geoptimaliseerde kernstructuur: ultralaag verlies en stille werking

De kern is opgebouwd uit zeer zuivere korrelgeoriënteerde siliciumstaalplaten, verwerkt met geïmporteerde Duitse Georg transversale apparatuur. Het maakt gebruik van een nauwkeurig 45°-verbindingsproces en een meertraps cirkelvormige dwarsdoorsnede structuur gevormd door laminering, waardoor magnetische lekkage en hysteresisverliezen effectief worden verminderd. De gelijkzijdige driehoekige lay-out zorgt ervoor dat de magnetische paden voor alle drie de fasen gelijk zijn en geminimaliseerd. Door volledig Door de luchtspleten in het magnetische circuit te elimineren, vermindert het ontwerp de nullastverliezen en het bedrijfsgeluid aanzienlijk, onderdrukt de derde-harmonische generatie en bereikt een nauwkeurige driefasige vermogensbalans.

2. Versterkte spoelontwerp met superieure kortsluit- en slagvastheid

De hoogspanningsspoel maakt gebruik van een cilindrisch wikkelontwerp, terwijl de laagspanningsspoel zowel cilindrische wikkelingen ondersteunt en foliewikkelprocessen. De geoptimaliseerde spoelstructuur zorgt voor een rationele magnetische circuitverdeling, waardoor de weerstand van de transformator tegen kortsluiting en overbelasting aanzienlijk wordt verbeterd, en daardoor effectief het voorkomen van spoelvervorming of apparatuurstoringen veroorzaakt door netfluctuaties. De concentrische kronkelende structuur verbetert de algehele structurele stabiliteit en zorgt voor een veilige en stabiele werking onder langdurige belasting.

3. Corrosiebestendige gegolfde tank ontworpen voor zware omstandigheden en een lange levensduur

De tank is vervaardigd uit uiterst nauwkeurig koudgewalst staal met behulp van een gespecialiseerde Georg-golftankproductie lijn. Het oppervlak is gecoat met een petrochemische, gespecialiseerde anti-corrosieafwerking die bestand is tegen olie en chemische corrosie, waardoor het geschikt is voor verschillende zware industriële werkomgevingen. De geïntegreerde De gegolfde structuur zorgt voor een efficiënte warmteafvoer en past automatisch de thermische uitzetting aan samentrekking van de transformatorolie; Bovendien vertraagt het luchtgeïsoleerde interne ontwerp effectief de veroudering van uw auto de isolerende olie, waardoor de algehele levensduur van de apparatuur aanzienlijk wordt verlengd.

4. Isolatiestructuur van klasse A die een hoge operationele veiligheidsfactor garandeert

De driefasige olie-ondergedompelde transformator van 4000 kVA maakt overal gebruik van een isolatiestructuur van klasse A. Met hoge- en laagspanningsspoelen concentrisch gerangschikt, de tussenruimte tussen de spoelen maakt gebruik van een ontwerp dat kartonnen hoezen combineert kleine oliespleten om interne isolatie- en warmteafvoersystemen te optimaliseren. Dit verbetert effectief de verbetert de isolatiesterkte van de apparatuur, elimineert incidenten met isolatiestoringen en zorgt voor een continue, veilige werking onder nominale belasting en matige overbelasting.

Producttype

Energiebesparing, koolstofreductie en economische voordelen

De Usune 4000kVA driefasige olie-ondergedompelde transformator beschikt over uitstekende energiebesparende prestaties. Jaarlijks operationeel kosten en koolstofemissies kunnen nauwkeurig worden berekend met behulp van standaard industrieformules, die gegevens ondersteunen projectenergiebeoordelingen en kostenbegroting:

1. Formule voor jaarlijkse elektriciteitskosten: Jaarlijkse elektriciteitskosten (CNY/jaar) = [Nullastverlies (kW) + belastingsverlies (kW) × (gemiddeld Laadsnelheid)²] × 365 dagen × 24 uur × Elektriciteitsprijs
2. Formule voor jaarlijkse koolstofemissie: jaarlijkse CO₂-uitstoot = [verlies bij nullast (kW) + verlies bij belasting (kW) × (gemiddelde belasting)²] × 365 dagen × 24 uur × Koolstofemissiefactor (kg-CO₂/kWh)

Vergeleken met traditionele transformatoren met dezelfde capaciteit heeft dit product lagere nullast- en belastingsverliezen. In scenario's die continu gebruik op de lange termijn vereisen, zoals industriële productie en stedelijke elektriciteitsnetwerken, kunnen dit effectief doen verlaagt de elektriciteitskosten en vermindert de CO2-uitstoot. Het voldoet volledig aan de energiebesparende normen van het elektriciteitsnet en is groen industriële productievereisten, die uitstekende economische en ecologische voordelen opleveren.

Technische parameters

10kV S11-serie driefasige olie-ondergedompelde distributietransformator

Opmerking: Voor transformatoren met een nominaal vermogen van 500 kVA en lager is het belastingsverlies boven de helling in de tabel van toepassing op de Dyn11 verbindingsgroep, en het belastingsverlies onder de helling is van toepassing op de Yyn0-verbindingsgroep.

10kV S13-serie driefasige ondergedompelde distributietransformator

10kV S14-serie driefasige olie-ondergedompelde distributietransformator

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Praktische technische toepassingsgevallen

Case 1: Stroomdistributieproject voor een textielindustriepark

Een grote textielgroep in Shandong exploiteert zijn productielijnen het hele jaar door continu en stelt extreem hoge eisen stabiliteit van de stroomvoorziening. Het project maakt gebruik van meerdere Usune 4000kVA 10kV olie-ondergedompelde transformatoren om de de belangrijkste energiedistributie van het park. Sinds de inbedrijfstelling heeft de apparatuur soepel en met weinig geluid gefunctioneerd energieverbruik. Het loste eerdere problemen op, zoals driefasige spanningsinstabiliteit en een hoog energieverbruik geassocieerd met verouderende transformatoren, waardoor de jaarlijkse elektriciteits- en O&M-kosten van de onderneming effectief worden verminderd kosten en tegelijkertijd een stabiele stroomvoorziening voor de textielproductielijnen garanderen.

Geval 2: Ondersteuningsproject voor stedelijke geprefabriceerde onderstations

Voor een moderniseringsproject voor het elektriciteitsnet in een kuststad in het zuiden van China zijn Usune 4000kVA 20kV olie-ondergedompelde transformatoren werden geselecteerd om geprefabriceerde onderstations uit te rusten. Met een compacte structuur en een sterke omgeving Door zijn aanpassingsvermogen past het product perfect in compacte stedelijke lay-outs en is het bestand tegen complex gebruik buitenshuis omstandigheden. De apparatuur heeft ruim twee jaar veilig gefunctioneerd, zonder harmonische interferentie en met een stabiele werking uitgangsspanning, waardoor de kwaliteit van de stroomvoorziening voor stedelijke commerciële en residentiële gebieden aanzienlijk wordt verbeterd het faciliteren van de efficiënte implementatie van de netupgrade van de stad.

Veelgestelde vragen

Vraag 1: Welke spanningswaarden en toepassingsscenario's ondersteunt de Usune 4000kVA olie-ondergedompelde transformator?

Dit product ondersteunt drie gangbare spanningswaarden: 10 kV, 20 kV en 36 kV, voor standaard civiele en industriële toepassingen. scenario's voor stroomverdeling. Het is bijzonder geschikt voor stedelijke en landelijke netwerkupgrades en stroomvoorziening industriële en mijnbouwbedrijven. Het kan naadloos worden geïntegreerd met modulaire onderstations en geprefabriceerde containers onderstations, wat een uitzonderlijke veelzijdigheid in verschillende toepassingen demonstreert.

Vraag 2: Wat zijn de belangrijkste energiebesparende voordelen van dit product in vergelijking met traditionele transformatoren?

Het product heeft een 3D gelijkzijdige driehoekige wondkernstructuur; het magnetische circuit is zonder onderbrekingen, met de driefasige magnetische paden zijn zowel de kortste als de gelijke lengte, wat de onbelaste en magnetische paden drastisch vermindert lekkageverliezen. Gecombineerd met het nauwkeurig snijden van siliciumstaalplaten en een geoptimaliseerde spoelstructuur, minimaliseert dit energieverbruik en geluid. Langdurig gebruik levert een aanzienlijke verlaging van de elektriciteitskosten op CO2-uitstoot, volledig in overeenstemming met de State Grid-normen voor groene energie-efficiëntie.

Vraag 3: Hoe presteert de driefasige olie-ondergedompelde transformator van 4000 kVA in termen van aanpassingsvermogen aan de omgeving? levensduur?

De apparatuur maakt gebruik van klasse A-isolatie en anti-corrosiecoatings van industriële kwaliteit, waardoor deze bestand is tegen olie vervuiling, chemische corrosie en temperatuurschommelingen, waardoor het geschikt is voor verschillende zware omstandigheden omstandigheden. De gegolfde olietank isoleert de unit van lucht, waardoor veroudering van de isolatieolie effectief wordt vertraagd het verminderen van de frequentie van olieverversingen en onderhoud. Onder standaard bedrijfsomstandigheden biedt de transformator een lange levensduur en lage onderhoudskosten, waardoor stabiele prestaties worden gegarandeerd in diverse omgevingen, zoals industriële omgevingen productiefaciliteiten en elektriciteitsnetten buiten.
