Hv-vacuümstroomonderbreker voor binnenshuis

De HV-vacuümstroomonderbreker voor binnen is een hoogspanningsvacuümstroomonderbreker met drie posities voor binnenshuis, gepositioneerd als "veilig, betrouwbaar, efficiënt, onderhoudsvrij en aanpasbaar aan alle scenario's." Het is geschikt voor 3,6-12 kV-stroom systemen, die de pijnpunten van traditionele stroomonderbrekers aanpakken en dienen als een kernbeschermingseenheid voor stroom roosters en industriële apparatuur.

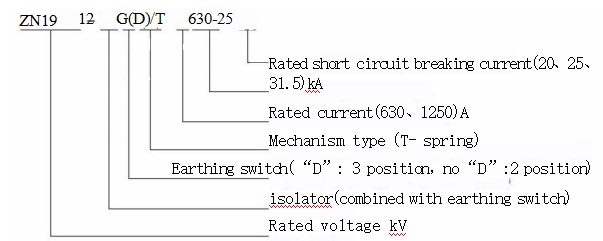

Artikelcode en betekenis

Opmerking: Als er geen aardingsschakelaar is, fungeert de aardingsschacht als een vergrendelingsas en de afmetingen onveranderd blijven.

Kernvoordelen

1. Superieure elektromechanische prestaties en lange levensduur

Stabiele mechanische structuur en uitstekende elektrische prestaties. De mechanische levensduur bedraagt 3000 cycli scheidingsschakelaars, 10.000 cycli voor stroomonderbrekers en 3000 cycli voor aardingsschakelaars. Het hoofdcircuit maakt gebruik van in vaste toestand ingebedde palen, waardoor het aanpassingsvermogen aan het milieu en de betrouwbaarheid van de isolatie worden verbeterd onderhoudsvrije werking en lagere onderhoudskosten.

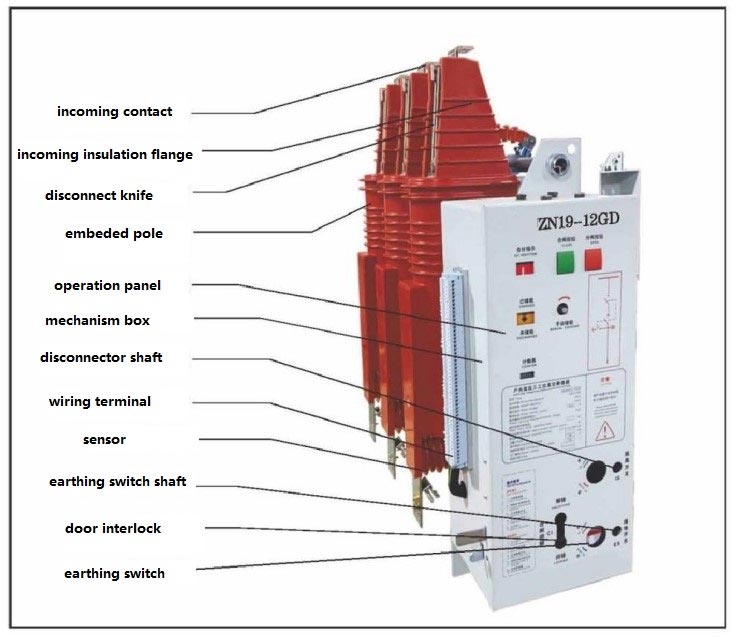

2. Modulair ontwerp en gemakkelijke bediening

Het modulaire frame integreert meerdere kerncomponenten, waardoor een geminiaturiseerd ontwerp wordt bereikt. Het bedieningsmechanisme kan onafhankelijk worden vervangen en onderhouden, ter ondersteuning van handmatige bediening, AC/DC-energieopslag en afstandsbediening, aanpassing aan verschillende operationele behoeften en verbetering van de efficiëntie.

3. Meerdere beveiligingen om verkeerde bediening te voorkomen

De HV-vacuümstroomonderbreker voor binnenshuis is uitgerust met uitgebreide elektromechanische vergrendelingsapparaten. De de scheider heeft een zichtbare breuk na uitschakeling, de kastdeur is vergrendeld met de aardingsschakelaar, en de uitgaande lijn is uitgerust met een contactloze live-lijnindicatorsensor, die volledig zorgt voor operationele en veiligheid van apparatuur.

4. Veelzijdige toepassingen

Het past zich aan verschillende kasttypes aan en kan zowel in voorwaartse als achterwaartse richting worden geïnstalleerd. Geschikt voor diverse belastingen, is het vooral geschikt voor scenario's met frequente werking en meerdere kortsluitstromen onderbrekingen, waardoor wordt voldaan aan diverse behoeften op het gebied van stroomdistributie.

Kern technische parameters

Toepassingscasus uit de echte wereld

Een casestudy van een middelgrote industriële en mijnbouwonderneming in het oosten van China bevestigt de praktische bruikbaarheid van het product waarde: Het 10 kV-stroomdistributiesysteem van het bedrijf maakte oorspronkelijk gebruik van traditionele olie-stroomonderbrekers, die daar onder leden van hoge verliezen, complex onderhoud en een hoog uitvalpercentage (8%). Na het vervangen van het defecte circuit door de HV Vacuümstroomonderbreker voor binnenshuis in 2023, onderhoudsvrije werking bereikt, waardoor 30.000 RMB aan jaarlijks onderhoud wordt bespaard kosten, waardoor het energieverbruik met 68% wordt verlaagd, het uitvalpercentage wordt verlaagd tot onder de 1% en een stabiele werking wordt gegarandeerd voor 18 jaar maanden zonder falen. Dit demonstreert volledig de waarde van het product op het gebied van "kostenreductie, efficiëntieverbetering en veiligheid", wat de professionele capaciteiten van Usune als leverancier aantoont.

Productgebruiks- en onderhoudsinstructies

1. Toepasselijke bedrijfsomstandigheden

De HV-vacuümstroomonderbreker voor binnenshuis is geschikt voor binnenomgevingen met hoogtes ≤1000m, seismische intensiteit ≤8 graden, en geen explosieve corrosie of hevige trillingen, met een dagelijkse gemiddelde vochtigheid <95% en een maandgemiddelde luchtvochtigheid <90%. Voor hoogtes boven de 1000 meter zijn professionele berekeningen vereist tijdens de selectie.

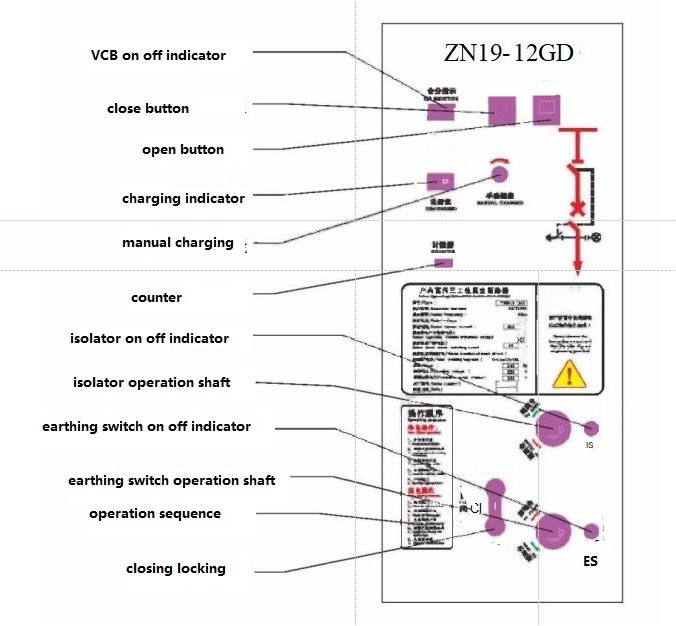

2. Bedrijfsprocedures

Ondersteunt handmatige en elektrische bediening: voor handmatige bediening is een speciale energieopslaghandgreep voor energie vereist opslag vóór het sluiten en openen van de stroomonderbreker; Voor elektrische bediening is aansluiting op een secundaire stroomvoorziening vereist levering, energieopslag en bediening via bedieningsknoppen. De scheidingsschakelaar opent met de klok mee en sluit tegen de klok in. De kastdeur en de aardingsschakelaar zijn voor de veiligheid onderling vergrendeld.

3. Onderhoudsvereisten

De gehele unit is onderhoudsvrij; de vacuümonderbreker mag alleen worden geïnspecteerd als er sprake is van externe schade verdacht. Het bedieningsmechanisme vereist regelmatige inspectie en de buitenkant moet na 5 jaar worden gereinigd werking of na onderhoud. Onderhoud moet worden uitgevoerd door gekwalificeerd personeel; de hulpvoeding moet eerst worden losgekoppeld.

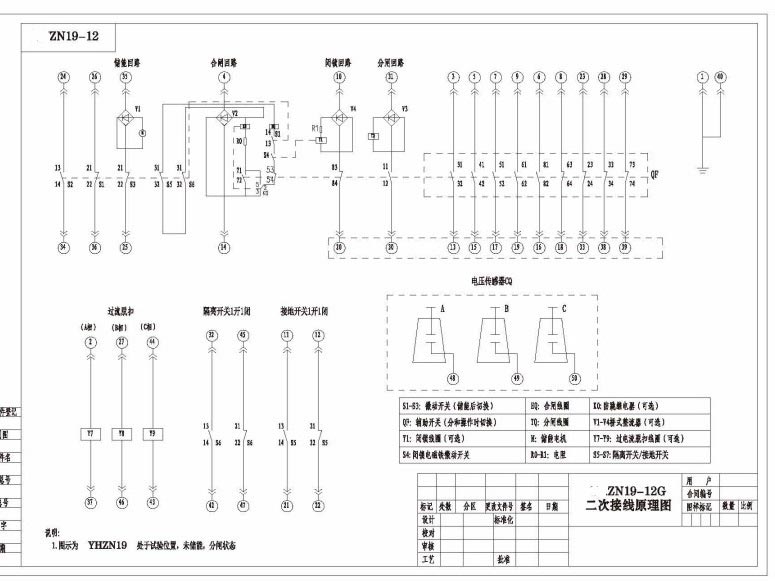

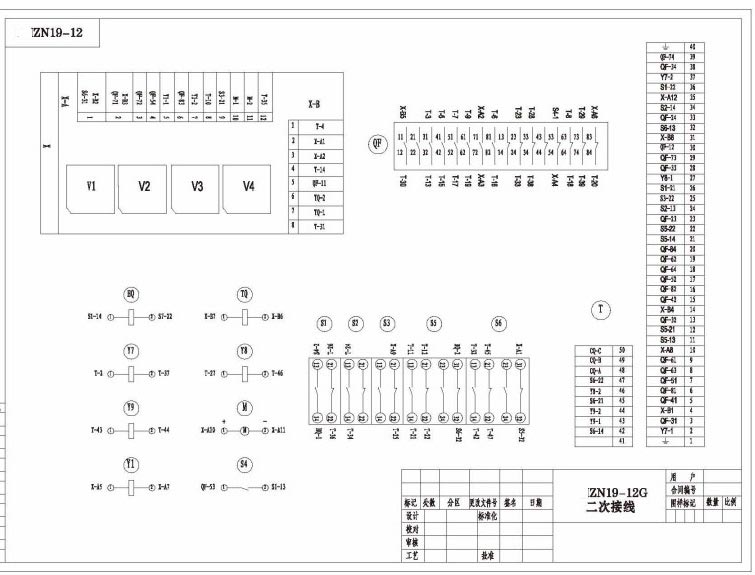

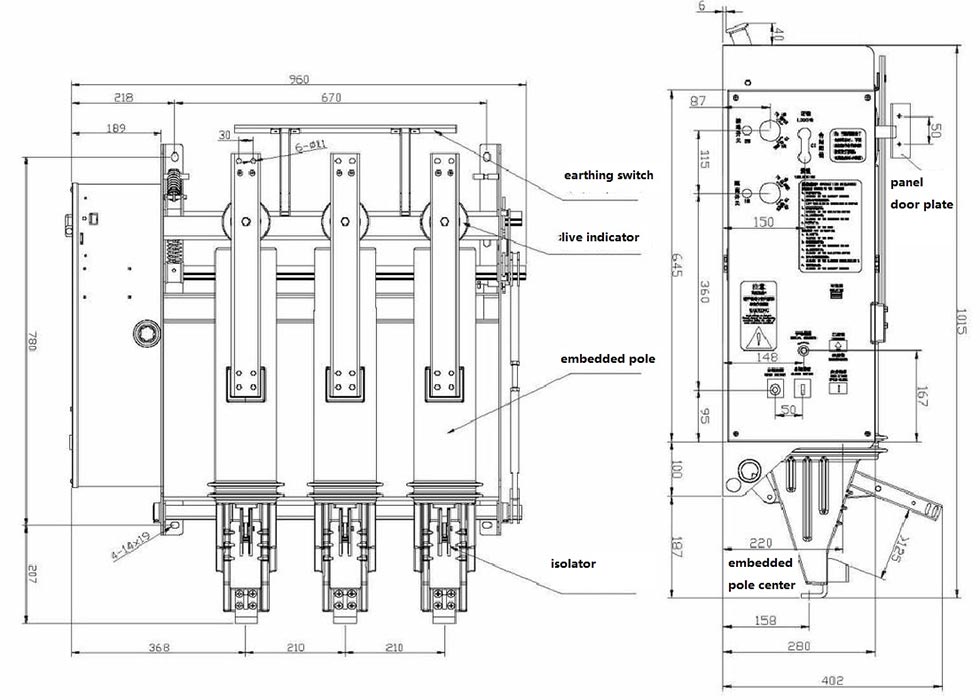

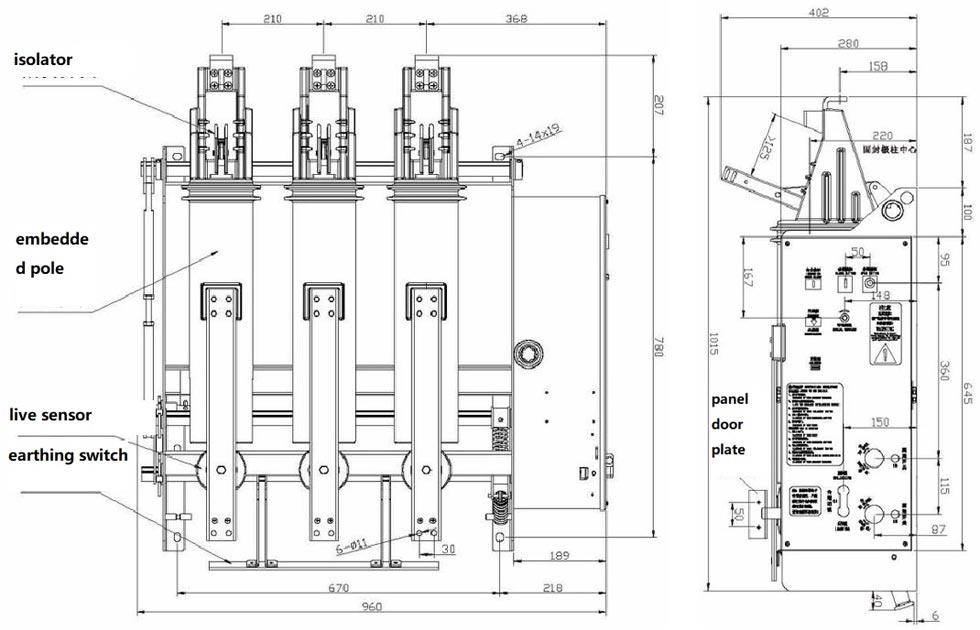

Buitenafmetingen en bedradingsschema

ZN19-12GD/(1250)-(31.5) inversie-installatie

ZN19-12GD/(1250)-(31,5) normale installatie

Merkgarantie en partnerschapsvoordelen

Als professionele fabrikant beschikt Usune over een moderne fabriek. Onze HV-vacuümstroomonderbreker voor binnenshuis ondergaat strenge prestatie- en mechanische inbraaktesten voordat ze de fabriek verlaten; verpakking en transport zijn gestandaardiseerd om ervoor te zorgen dat de apparatuur in goede staat aankomt. Als hoogwaardige binnenlandse leverancier in China heeft Usune biedt oplossingen op maat, uitgebreide after-sales service en snelle levering. Onze producten worden naar het buitenland geëxporteerd, waardoor we een voorkeurskeuze in de branche zijn vanwege onze superieure kwaliteit, en we bieden gebruikers voortdurend betrouwbare producten oplossingen voor stroomdistributie.
