Laagspanningskast van het vaste type

De Usune GGD laagspanningsschakelkast met vast type is speciaal ontworpen voor AC 50Hz stroomdistributiesystemen met een nominale bedrijfsspanning van 380V en een nominale bedrijfsstroom tot 3150A. Het dient als het belangrijkste controlecentrum voor stroom-, verlichtings- en distributieapparatuur, waarbij op stabiele en efficiënte wijze stroomverdelingsfuncties worden gerealiseerd.

Dit product is ontwikkeld als antwoord op de behoeften van energiesectoren, hoofdgebruikers en ontwerpeenheden en beschikt over geavanceerde mogelijkheden technologie en is een ideale upgrade van traditionele laagspanningsschakelapparatuur. Als kernproduct van een toonaangevende Chinees fabrikant, integreert het betrouwbare prestaties, veilige bediening en gemakkelijk onderhoud, waardoor het de voorkeur geniet keuze voor wereldwijde gebruikers die op zoek zijn naar een betrouwbare leverancier van laagspanningsstroomdistributie. Het benutten van de productie mogelijkheden van geavanceerde Chinese fabrieken, de kwaliteit is gegarandeerd.

Laagspanningsschakelapparatuur

Middenspanningsschakelapparatuur

Kern technische parameters

1. Nominale frequentie: 50 Hz
2. Nominale bedrijfsspanning: 380V AC
3. Nominale bedrijfsstroom: tot 3150A
4. Toepasselijke normen: IEC439, GB 7251, IEC60056, enz.
5. Beschermingsgraad: IP30–IP54 (aanpasbaar)
6. Breekvermogen: hoge, uitstekende dynamische en thermische stabiliteit

Naleving en kwaliteitsborging

1. Internationale normen

De laagspanningsschakelkast van het vaste type voldoet volledig aan de belangrijkste internationale elektrische normen en garandeert mondiale toepasbaarheid en betrouwbaarheid. Deze normen omvatten: IEC60056 (AC-stroomonderbrekers met hoge spanning), IEC60099 (AC-overspanningsafleiders zonder onderbreking van metaaloxide), IEC60129 (AC-scheidingsschakelaars en aardingsschakelaars), IEC60185 (stroomtransformatoren), IEC60186 (spanningstransformatoren) en IEC60298 (1 kV–50 kV AC metaalomsloten schakelapparatuur).

2. Nationale en industriële normen

Het schakelapparaat voldoet aan strenge Chinese nationale en industriële normen, waaronder: GB/T7251.12-2013 (Laagspanning schakel- en verdeelinrichtingen), GB1207 (spanningstransformatoren), GB1208 (stroomtransformatoren), GB50150-2006 "Standaard voor acceptatietesten van elektrische apparatuur in elektrische installaties", en DL/T 5004-2004 "Technisch Specificatie voor het ontwerp van DC-systemen in de energietechniek".

3. Strenge tests en inspecties

- Visuele inspectie: Er wordt een uitgebreide visuele en dimensionale inspectie uitgevoerd op de stijl van de kast, afmetingen, structureel ontwerp, evenals de selectie, lay-out, bedrading, installatieproces en oppervlaktecoating van interne componenten om ervoor te zorgen dat aan de technische vereisten wordt voldaan, en er worden gegevens bijgehouden.

- Fabriekstesten: Elke schakelinstallatie ondergaat fabriekstesten en inspecties volgens de huidige nationale en industrienormen voordat het de fabriek verlaat, en authentieke testrapporten worden verstrekt om ervoor te zorgen dat het product voldoet aan de eisen voldoet aan de normen vóór levering.

Vereisten voor de gebruiksomgeving

1. Omgevingstemperatuur: -5℃ tot +40℃, gemiddelde temperatuur over 24 uur ≤ +35℃
2. Hoogte: ≤ 2000 m (binneninstallatie)
3. Relatieve vochtigheid: ≤ 50% bij +40℃, kan worden versoepeld bij lage temperaturen (bijv. ≤ 90% bij +20℃), rekening houdend met condensatie als gevolg van temperatuurveranderingen.
4. Installatiehoek: Hoek met verticaal vlak ≤ 5°
5. Milieuvereisten: Vrij van ernstige trillingen, schokken en corrosieve stoffen; speciale eisen kan worden onderhandeld met de fabrikant.

Kernprestatievoordelen

1. Hoog breekvermogen en sterke stabiliteit

Robuuste structuur, bestand tegen grote kortsluitstromen en stabiele werking onder extreme omstandigheden elektrische omstandigheden.

2. Flexibele configuratie

Modulaire elektrische oplossingen ondersteunen verschillende combinaties, er zijn meerdere series beschikbaar, aanpasbaar aan verschillende toepassingsscenario's.

3. Praktisch en duurzaam

Nieuwe structuur, hoog beschermingsniveau, stofdicht, vochtbestendig en slagvast, waardoor de levensduur wordt verlengd.

4. Veilig en gemakkelijk te onderhouden

Duidelijke lay-out, gemakkelijk toegankelijke componenten, gemakkelijke bediening, vermindering van stilstand en vereenvoudiging van het onderhoud. 5. Brede toepasbaarheid: breed toepasbaar op energiecentrales, onderstations, fabrieken, commerciële gebouwen en infrastructuur projecten.

Toepassingsgevallen uit de echte wereld

Geval 1: Stroomdistributieproject voor een grote kolenmijn

1. Achtergrond van het project: Een grote steenkoolmijngroep had daarvoor een betrouwbaar laagspanningsstroomdistributiesysteem nodig ondergrondse mijnbouwapparatuur en oppervlaktefaciliteiten, die te maken krijgen met zware omstandigheden zoals stof, vochtigheid en trillingen.
2. Oplossing: Usune leverde 36 vaste laagspanningsschakelkasten uit de GGD-serie, aangepast met IP54 bescherming en trillingsbestendige installatie.
3. Toepassingsresultaten: Stabiele werking gedurende meer dan 5 jaar zonder grote elektrische storingen; onderhoudsfrequentie verminderd met 30% vergeleken met oudere apparatuur; geen elektrische veiligheidsongevallen, waardoor de mijnbouwefficiëntie verbetert.

Geval 2: Project voor de upgrade van stedelijke onderstations

1. Achtergrond van het project: Een gemeentelijk onderstation moest zijn verouderde energiedistributiesysteem upgraden verhoogde capaciteit en betrouwbaarheid van de stroomvoorziening om te voldoen aan de elektriciteitsbehoeften van bewoners en bedrijven.
2. Oplossing: Er werd gebruik gemaakt van Usune GGD-schakelapparatuur, met een nominale stroom van 3150A, waarin intelligente monitoring en beschermingsfuncties.
3. Toepassingseffecten: De stroomdistributiecapaciteit is met 40% toegenomen, waardoor wordt voldaan aan de piekvraag naar stroom; reactietijd bij fouten verminderd met 60%, waardoor de duur van stroomuitval afneemt; voldoet aan de State Grid-normen en bereikt uitstekend acceptatie.

Technische specificaties

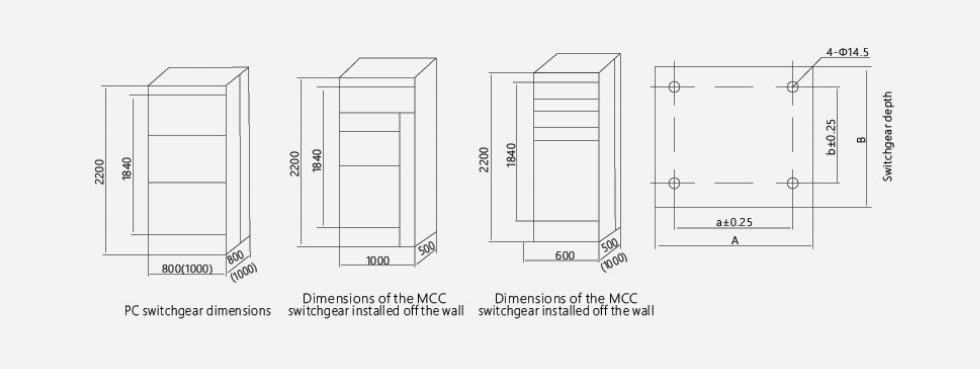

Product externe dimensie

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Wat is de beschermingsgraad van de Usune GGD laagspanningsschakelkast met vast type, en hoe wordt deze aangepast naar verschillende omgevingen?

A: De standaard beschermingsgraad is IP30, aanpasbaar tot IP54. Hogere beschermingsgraden (bijvoorbeeld IP54) zijn stof en vochtbestendig, geschikt voor mijnen, fabrieken en vochtige omgevingen; voor corrosieve omgevingen, anticorrosiecoatings en gespecialiseerde materialen zijn beschikbaar om aan aangepaste behoeften te voldoen.

Vraag 2: Wat is de levensduur van het product en welk routineonderhoud is vereist?

A: De normale levensduur is 15-20 jaar. Routineonderhoud omvat: driemaandelijkse stofreiniging, controle van bevestigingsmiddelen en operationele status van componenten; jaarlijkse uitgebreide isolatieweerstandstests en beschermingsfunctie kalibratie. Goed onderhoud kan de levensduur verlengen en een stabiele werking garanderen.

Vraag 3: Kan Usune maatwerkoplossingen bieden voor speciale spanning/stroom of constructies?

EEN: Ja. Als professionele fabrikant bieden wij volledige maatwerkdiensten: aanpassing van de nominale spanning (220V/400V) en stroom (tot 3150A), afmetingen, componentindeling en functies wijzigen; ons engineeringteam zal werken nauw samenwerken om maatwerkoplossingen te ontwerpen die voldoen aan de IEC/GB-normen.
