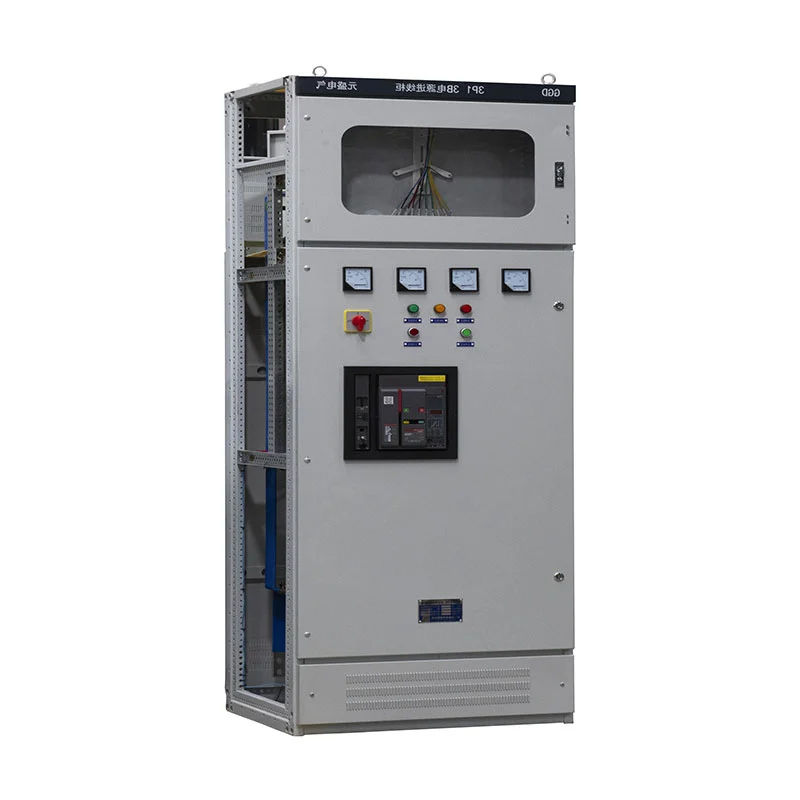

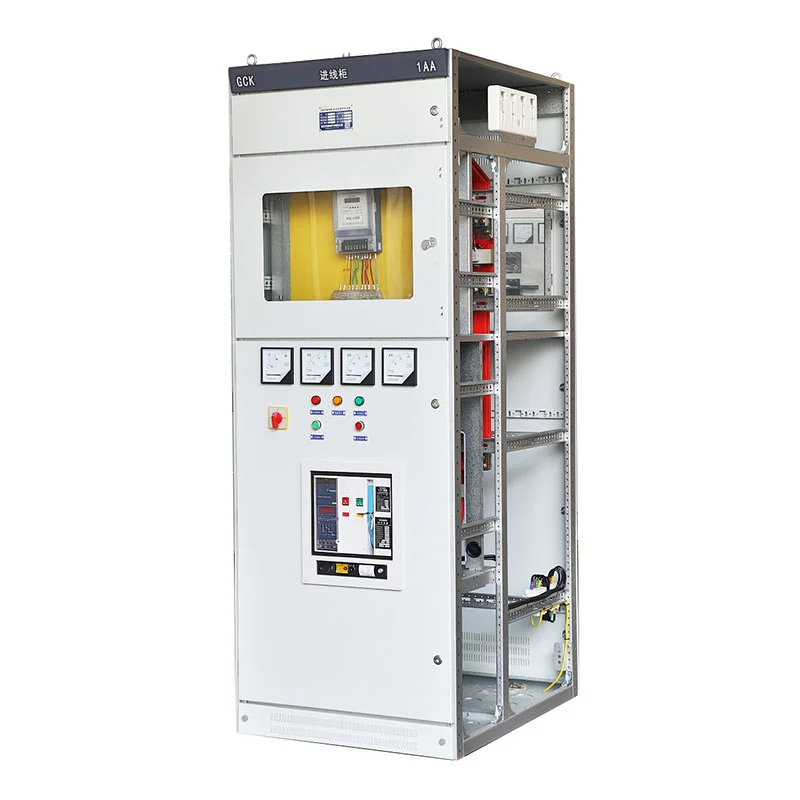

Het laagspannings-uittrekbare distributieschakelbord is ontwikkeld door Zhejiang Usune Electric Co., Ltd. en is geschikt voor AC 50 Hz-systemen met een nominale werkspanning tot 400 V en een nominale stroom tot 3150 A. Het ontwerp combineert koperen rail distributie, configureerbare stroomonderbrekers, georganiseerde secundaire bedrading en speciale kabelruimtes om verschillende te ondersteunen projectindelingen. Usune produceert en levert laagspanningsschakelapparatuur voor elektriciteitscentrales, onderstations, fabrieken, mijnbouwfaciliteiten, commerciële gebouwen en andere energiedistributieprojecten in China en overzeese markten.
Verschillende elektrische belastingen vereisen verschillende voedingsopstellingen. De kast kan worden geconfigureerd volgens de stroomverdelingsdiagram, met inkomende circuits, uitgaande circuits, motorvoedingen en reactief vermogen compensatiecircuits die binnen hetzelfde laagspanningsdistributiesysteem moeten worden aangebracht.
Voor grotere distributievereisten kunnen universele stroomonderbrekers zoals de Emax-, MT-, 3WN-, AH- en ME-serie worden gebruikt geselecteerd op basis van het projectontwerp. De configuratie kan ook stroomonderbrekers met gegoten behuizing bevatten, belasting schakelaars en andere elektrische componenten op basis van het vereiste stroomvermogen en beveiligingsschema.
Dankzij deze configuratiebenadering kan de apparatuur worden aangepast aan verschillende architectuur voor stroomdistributie vertrouwen op één vaste elektrische regeling.
De hoofdrail en de aftakrails maken gebruik van elektrolytisch koper om een stabiel stroomvoerend pad tussen de inkomende stroomrails te bieden en uitgaande circuits. Op de desbetreffende rail worden vlamvertragende isolatie en krimpkousen aangebracht secties om de isolatiebescherming te verbeteren en een duidelijke fase-identificatie te behouden.
De railopstelling is ontworpen volgens het elektrische schema en de nominale stroomvereisten. Flexibel Ook op de inkomende verbinding tussen de busbrug en het hoofdcircuit kunnen railaansluitingen worden aangebracht onderbreker waar vereist door het projectontwerp.
Voor inkoopteams helpt deze configuratie de afstemming van het schakelbord met stroomopwaartse transformatoren te vereenvoudigen, busbruggen en stroomafwaartse voedingssystemen.
Het kastframe en de interne scheidingswanden zijn vervaardigd uit koudgewalste staalplaten. Het standaard bord dikte is niet minder dan 2 mm, wat voldoende mechanische sterkte biedt voor normaal gebruik, inspectie en onderhoud.
De kaststructuur biedt speciale ruimtes voor elektrische componenten, kabelaansluitingen en secundaire bediening bedrading. Deuren, bedieningshendels, identificatieplaatjes en interne labels zijn gerangschikt op basis van de elektrische installatie ontwerp om circuitidentificatie gemakkelijker te maken tijdens inbedrijfstelling en onderhoud.
Een aardbus van PE-koper loopt langs de opstellingsrichting van de kast. Componenten die aarding vereisen, kunnen dat wel zijn aangesloten op deze geleider, met speciale aardingsklemmen voor aansluiting op de externe aarding netwerk.
Het secundaire circuit is gerangschikt volgens de projecttekeningen en besturingsvereisten. Besturingsbedrading gebruikt flexibele geïsoleerde koperen geleiders en is georganiseerd in bundels om te zorgen voor een schone en onderhoudbare interne bedrading regeling.
Stuurcircuits gebruiken doorgaans geleiders van 1,5 mm², terwijl wisselstroomcircuits geleiders van 2,5 mm² gebruiken, afhankelijk van de definitief technisch ontwerp. Er worden vlamvertragende klemmenblokken gebruikt en draadnummers of circuitidentificatietekens worden geleverd om overeen te komen met de elektrische tekeningen.
Voor inkomende kasten kan een onderspanningsbeveiliging worden ingebouwd in de stroomonderbrekerbeveiliging regeling. Ook signaallampen, bedieningsschakelaars en meetinstrumenten kunnen volgens de configuratie worden geconfigureerd functie van elk circuit.

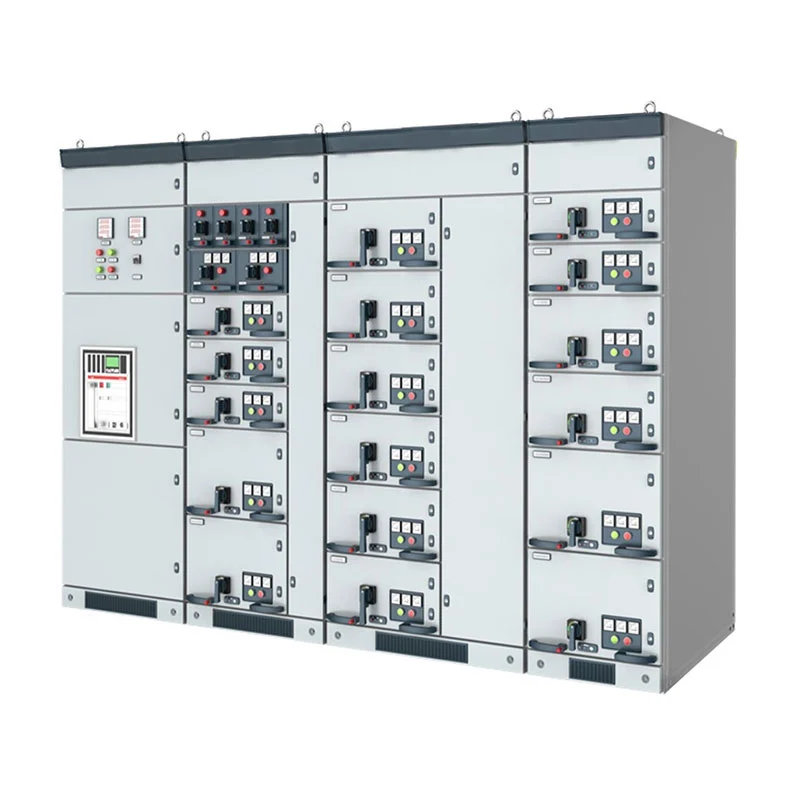

Het uittrekbare laagspanningsdistributieschakelbord kan worden geconfigureerd voor verschillende gangbare laagspanningsstroombronnen distributie functies. Een binnenkomende kast krijgt stroom van de stroomopwaartse transformator of stroombron uitgaande kasten distribueren elektriciteit naar stroomafwaartse belastingen.
Motorbesturingscircuits kunnen worden ingericht met behulp van grote en kleine ladeconfiguraties, met stroomonderbrekers of gezekerd roterende lastschakelaars geselecteerd op basis van de motorkarakteristieken. Condensatorcompensatiekasten kunnen dat wel handmatige, automatische of op afstand compensatieapparatuur voor reactief vermogen bevatten.
Dankzij deze modulaire opstelling kan hetzelfde kastplatform verschillende elektrische distributietaken ondersteunen één project.
| Item | Specificatie |
| Producttype | Uittrekbaar laagspanningsdistributieschakelbord |
| Nominale werkspanning | 0,4 kV |
| Nominale frequentie | 50 Hz |
| Nominale stroom | Tot 3150A |
| Beschermingsgraad | IP23 |
| Installatie | Binnen |
| Hoogte | ≤2000m |
| Vervuilingsniveau | Niveau 3 |
| Omgevingstemperatuur | -10°C tot +40°C |
| Dagelijkse gemiddelde relatieve vochtigheid | ≤95% |
| Maandelijkse gemiddelde relatieve vochtigheid | ≤90% |
| Seismische intensiteit | ≤Omvang 8 |
| Hoofdrailmateriaal | Elektrolytisch koper |
| Kastmateriaal | Koudgewalste stalen plaat |
| Standaard kastkleur | Elektrisch grijs, RAL7032 |
| Model | Nominale spanning (V) | Nominale stroom (A) | Nominale kortsluitstroom (KA) | Geschatte kortstondige weerstandsstroom (1s) (kA) | Nominale piekstroom (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

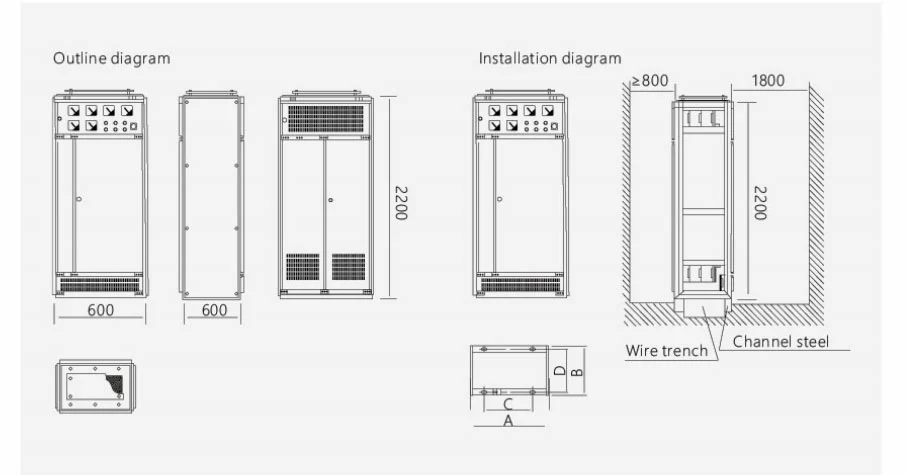

| Productcode | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
De apparatuur is bedoeld voor installatie binnenshuis in omgevingen zonder ernstige trillingen, schokken of corrosie omstandigheden. De omgevingstemperatuur moet tussen -10°C en +40°C blijven, met een gemiddelde temperatuur binnen 24°C uur niet hoger dan +35°C.
De installatiehoogte is normaal gesproken beperkt tot 2000 m. Bij een maximale omgevingstemperatuur van +40°C is de relatieve De luchtvochtigheid mag niet hoger zijn dan 50%, terwijl een hogere relatieve luchtvochtigheid toegestaan kan zijn bij lagere temperaturen de toepasselijke omgevingsomstandigheden.
De installatiehoek mag niet groter zijn dan 5° ten opzichte van het verticale vlak. Als de apparatuur speciaal vereist is omgevingen of bedrijfsomstandigheden kan de uiteindelijke configuratie worden bepaald via technisch overleg tussen Usune en de klant.
Er wordt aandacht besteed aan de elektrische veiligheid via zowel de kastconstructie als de circuitbeveiliging. Mechanisch en elektrisch Afhankelijk van de geselecteerde configuratie zijn er vergrendelingsfuncties ingebouwd om bedieningsfouten te verminderen.
De kast maakt gebruik van duidelijk geïdentificeerde circuitlabels en componentnummers, terwijl het aardingssysteem zorgt voor een speciale PE-koperbus voor aardverbindingen. Kabelcompartimenten kunnen worden ontworpen met voldoende ruimte voor kabelkoppen en installatie van nulsequentiestroomtransformatoren waar nodig.
De voor- en achterdeuren zijn ontworpen voor stabiel openen en sluiten, terwijl de bedieningscomponenten daarop zijn geplaatst vermijd interferentie met kastdeuren en handgrepen.
Usune vervaardigt zijn elektrische laagspanningsapparatuur volgens de toepasselijke IEC- en GB-vereisten. Relevant normen omvatten GB/T 14048.2, GB 7251.12 en toepasselijke IEC-vereisten voor laagspanningsschakelapparatuur en besturingsapparatuur.
Het productie- en managementsysteem wordt ondersteund door ISO 9001-, ISO 14001- en ISO 45001-certificeringen. Het product kan ook worden geleverd met CE-certificering en relevante testdocumentatie volgens de projectvereisten.
Deze certificeringen en normen bieden inkoopteams een gedocumenteerde basis voor leveranciersevaluatie en project goedkeuring en internationale inkoop.
Kwaliteitscontrole heeft betrekking op kastmaterialen, koperen rails, elektrische componenten, secundaire bedrading en afwerking montage. Componenten worden geselecteerd op basis van de goedgekeurde ontwerptekeningen en technische specificaties.
Vóór levering ondergaat de geassembleerde apparatuur routinematige inspecties en tests. Bedrading, componentidentificatie, aardverbindingen, kaststructuur en elektrische functies worden gecontroleerd aan de hand van de projectdocumentatie reduceer installatie- en inbedrijfstellingsproblemen op de locatie van de klant.
Usune houdt ook productie- en inspectiegegevens bij ter ondersteuning van de kwaliteitsverificatie en de traceerbaarheid van projecten.
Het laagspannings-uittrekbare distributieschakelbord is geleverd voor het Cas-space Rocket Launch Project, waar betrouwbare laagspanningsstroomdistributie vereist is voor projectfaciliteiten en ondersteunende elektriciteit systemen.
Voor engineeringprojecten met meerdere elektrische belastingen en verschillende distributiecircuits, de modulaire kast Dankzij de configuratie kunnen inkomende stroom, voedingscircuits en elektrische hulpfuncties worden georganiseerd volgens het ontwerp van de stroomverdeling van het project.
De kastafmetingen kunnen worden bepaald aan de hand van de goedgekeurde elektrische tekeningen, componentselectie en kabel toelatingseisen en installatievoorwaarden op locatie. Usune kan hiervoor passende maattekeningen verzorgen technische beoordeling vóór productie.
Usune voert vóór verzending inspecties en routinetests uit. Het testproces omvat de montage van de kast, elektrische aansluitingen, installatie van componenten, aarding, secundaire bedrading en andere relevante functies.
Testrapporten en technische documentatie kunnen worden verstrekt volgens de projectvereisten, waardoor klanten worden geholpen complete inkomende inspectie-, installatie- en inbedrijfstellingsprocedures.
De standaardconfiguratie heeft een nominaal vermogen van 0,4 kV, met een nominale stroom tot 3150 A. De uiteindelijke elektrische configuratie wordt bepaald op basis van de projectbelasting en ontwerptekeningen.
Ja. Usune kan de kastconfiguratie aanpassen aan de hand van elektrische schema's, circuithoeveelheid en componenten selectie, kabelinvoerrichting, kastafmetingen en andere projectvereisten.
Het systeem is geschikt voor verschillende configuraties van stroomonderbrekers. Universele stroomonderbrekers zoals Emax, MT, De 3WN-, AH- en ME-series kunnen worden geselecteerd op basis van het goedgekeurde ontwerp.
Ja. Configuraties voor motorbesturing kunnen worden geregeld met behulp van verschillende ladeformaten en geschikte stroomonderbrekers of zekeringen belastingsschakelaars afhankelijk van het motorvermogen en de beveiligingsvereisten.
De hoofd- en aftakrails maken gebruik van elektrolytisch koper. Relevante railsecties kunnen worden voorzien van vlamvertragend materiaal isolatie en warmtekrimpbare beschermhoezen.
Usune kan technische specificaties, elektrische tekeningen, maattekeningen, testrapporten en relevante tekeningen verzorgen kwaliteitsdocumentatie volgens de projectvereisten.
De standaard doorlooptijd bedraagt over het algemeen 15-20 dagen, afhankelijk van de configuratie, hoeveelheid en projectvereisten.
Usune heeft meer dan 14 jaar ervaring in de productie van elektrische apparatuur en projectgebaseerde producten ontwikkeling. Het technische team kan aan de hand van klanttekeningen en elektrische specificaties werken om de vereiste kastconfiguratie.
Met ISO 9001, ISO 14001 en ISO 45001 managementsystemen, IEC- en GB-standaardnaleving, CE-certificering en routinematige fabriekstesten levert Usune laagspanningsdistributieapparatuur voor zowel binnenlands als internationaal projecten.
Voor een project dat een uittrekbaar laagspanningsdistributieschakelbord vereist, kunnen klanten de enkele lijn leveren diagram, nominale stroom, aantal inkomende en uitgaande circuits, componentvereisten en kastafmetingen. Usune kan vervolgens de bijbehorende technische configuratie en offerte opmaken.
