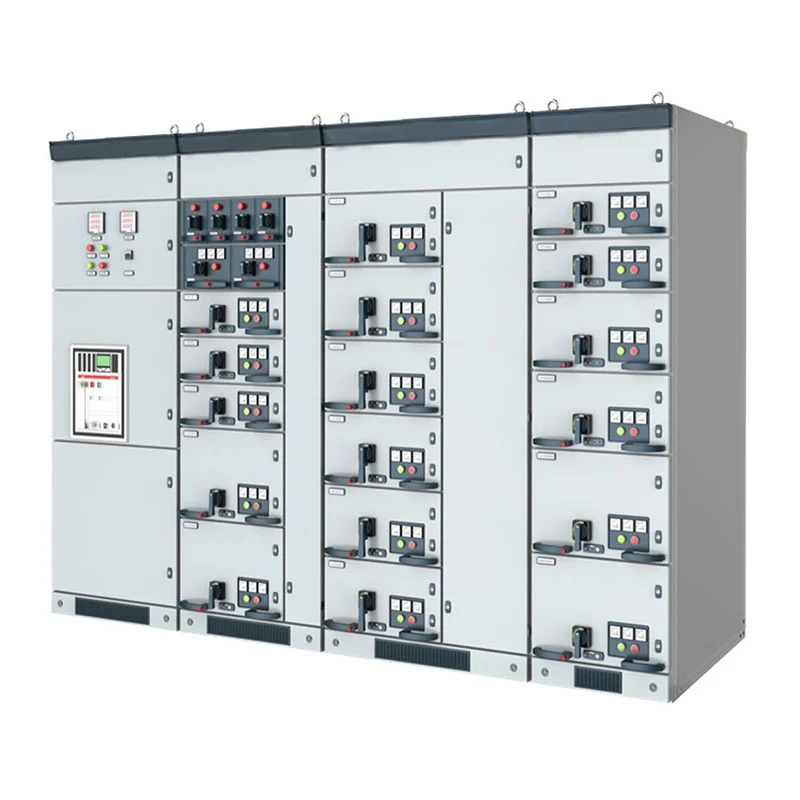

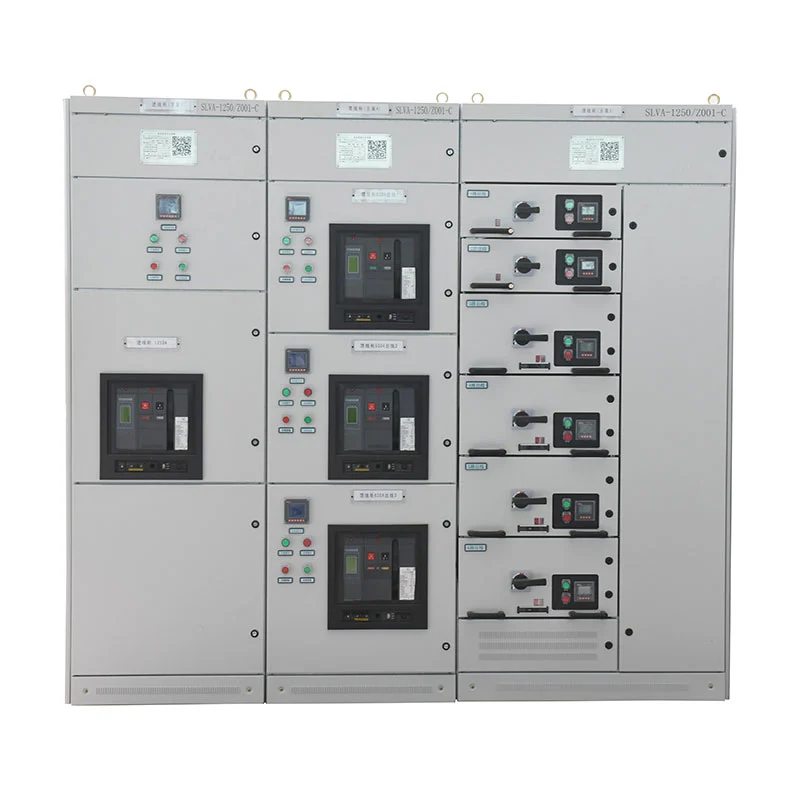

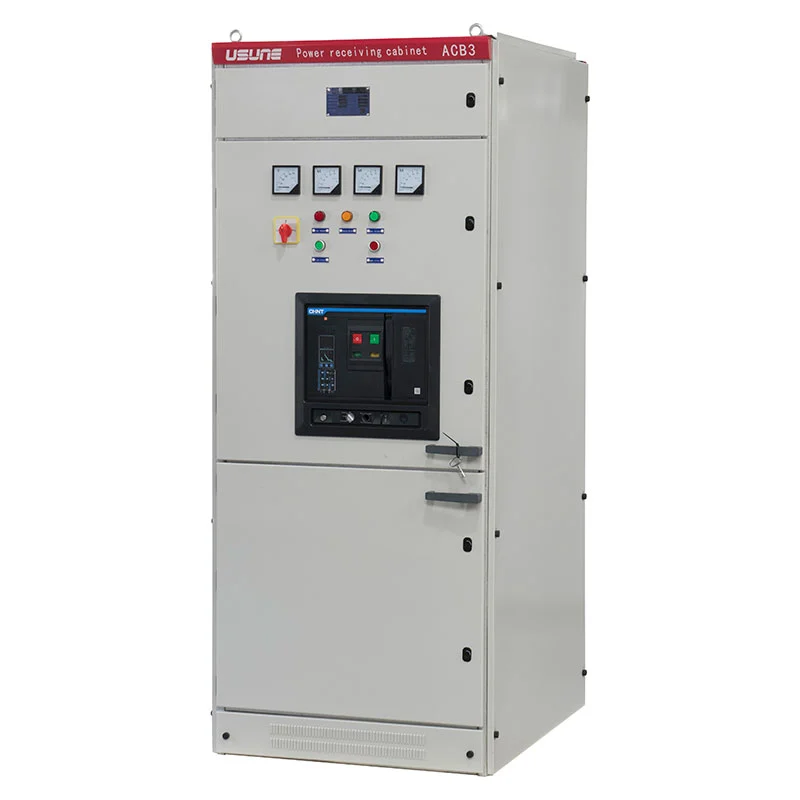

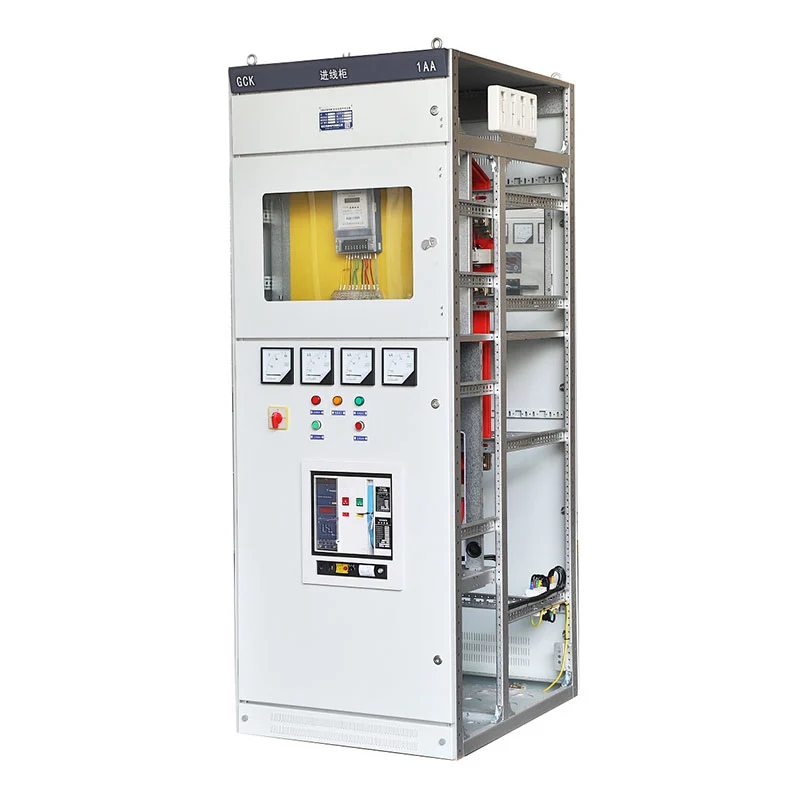

Laagspanningslade-type schakelkast

De laagspanningslade-schakelkast is ontworpen voor AC 50–60Hz-systemen met een nominale werkspanning tot 660V. kan worden geconfigureerd voor stroomverdeling, motorbesturing en arbeidsfactorcompensatie. Het is geschikt voor industriële installaties, energiefaciliteiten, petrochemische projecten, transportinfrastructuur, commerciële gebouwen, en andere elektrische laagspanningssystemen.

Waarom ladeontwerp belangrijk is

In een conventionele vaste verdeelkast zijn elektrische circuits relatief afhankelijk van de totale kast regeling. Wanneer een faciliteit veel onafhankelijke belastingen bevat, kan dit circuitbeheer en toekomst opleveren wijziging ingewikkelder.

Een ladeachtige configuratie verdeelt de elektrische functies in afzonderlijke eenheden. Elke lade kan overeenkomen met een specifieke feeder-, motor- of elektrische belasting, waardoor de algehele kast kan worden georganiseerd op basis van de werkelijkheid distributie structuur.

Voor fabrieken en grote faciliteiten betekent dit dat de schakelapparatuur rond de elektrische belasting kan worden gepland in plaats van gewoon rond de fysieke kastafmetingen.

Beheer per circuit

Dankzij de ladestructuur kunnen verschillende circuits worden toegewezen aan afzonderlijke functionele eenheden.

Een productiefaciliteit kan bijvoorbeeld onafhankelijke circuits hebben voor transportmotoren, pompen, ventilatoren en hulpapparatuur machines, verlichting en algemene stroomverdeling. Deze circuits kunnen individueel worden gerangschikt elektrische vereisten.

Deze structuur helpt operators bij het identificeren van de relatie tussen elk circuit en de aangesloten apparatuur bijzonder waardevol in grote elektrische ruimtes met veel uitgaande feeders.

Verschillende ladingen, verschillende laden

Niet elke elektrische belasting heeft dezelfde vermogensbehoefte. Een kleine hulpmotor en een productiemotor met hoog vermogen kunnen verschillende schakel- en beveiligingsregelingen nodig zijn.

De schakelkast met laagspanningslade kan daarom grote en kleine laden gebruiken voor verschillende circuits vereisten. De ladeconfiguratie kan worden bepaald op basis van het motorvermogen, de capaciteit van de invoer en het aantal van circuits binnen het project.

Dit geeft elektrotechnici meer vrijheid bij het voorbereiden van de kastindeling.

Organisatie van het motorcircuit

Voor industriële faciliteiten kan motorbesturing een aanzienlijk deel van de laagspanningsstroom voor zijn rekening nemen systeem.

De MCC-configuratie bestaat uit grote en kleine laden, waarbij het hoofdschakelapparaat van elk circuit gebruik maakt van een gegoten stroomonderbreker met hoog uitschakelvermogen of roterende lastschakelaar met zekering.

Deze opstelling kan worden toegepast op circuits die pompen, compressoren, ventilatoren, transportbanden, productiemachines en dergelijke bedienen andere motoraangedreven apparatuur.

Het scheiden van deze motorcircuits in speciale functionele eenheden helpt ook de elektrische relatie te vereenvoudigen tussen individuele motoren en hun bijbehorende feeders.

Stroomdistributieregeling

De Power Distribution Center-kast wordt gebruikt waar binnenkomende elektrische stroom over meerdere moet worden verdeeld stroomafwaartse circuits.

De pc-configuratie is geschikt voor stroomonderbrekers uit de Emax-, MT-, 3WN-, AH- en ME-serie, afhankelijk van de goedgekeurde elektrisch ontwerp.

Bij de selectie moet rekening worden gehouden met de nominale stroom, het kortsluitvermogen, de kenmerken van de feeder, de beschermingscoördinatie, en de vereisten van de aangesloten apparatuur.

Reactief energiebeheer

Motorzware industriële systemen kunnen een aanzienlijke vraag naar reactief vermogen genereren. Voor dergelijke installaties geldt de arbeidsfactor compensatie kan deel uitmaken van het elektrische laagspanningsontwerp.

De compensatiekast kan worden geconfigureerd voor handmatige, automatische of externe vermogensfactorcompensatie.

De configuratie kan worden bepaald op basis van de belastingskarakteristieken en het elektrisch beheer van de klant eisen in plaats van voor elk project dezelfde compensatieregeling te hanteren.

Waar het past

De apparatuur kan worden aangepast aan elektrische systemen met verschillende belastingsstructuren.

Productiefaciliteiten

Fabrieken met meerdere productielijnen kunnen aparte ladeblokken gebruiken voor motoren, hulpapparatuur en algemene onderdelen stroomcircuits.

Petrochemische installaties

Pompen, compressoren, ventilatoren en andere procesapparatuur kunnen worden geregeld via speciale motorregelcircuits.

Staal en metallurgie

Grote productiefaciliteiten kunnen gebruik maken van gecentraliseerde laagspanningsdistributie voor meerdere krachtige apparatuur en motoren voeders.

Transportinfrastructuur

Spoorwegfaciliteiten, terminals en ondersteunende infrastructuur kunnen de kast gebruiken voor de stroomdistributie van apparatuur en elektrische hulpsystemen.

Hoge gebouwen

Commerciële en residentiële gebouwen kunnen meerdere laagspanningsfeeders organiseren binnen een gecentraliseerde distributie systeem.

Energievoorzieningen

Energiecentrales en energieprojecten kunnen distributie-, motorbesturings- en compensatiefuncties configureren op basis van hun elektrische hulpbelastingen.

Technische gegevens

Werkomgeving

De standaard gebruiksomgeving moet een omgevingstemperatuur hebben tussen -5°C en +40°C, met een gemiddelde temperatuur temperatuur gedurende 24 uur niet hoger dan +35°C.

Bij een maximale omgevingstemperatuur van +40°C mag de relatieve vochtigheid niet hoger zijn dan 50%. Een hogere luchtvochtigheid kan acceptabel zijn bij lagere temperaturen, zoals tot 90% bij +20°C. Er moet rekening worden gehouden met temperatuurschommelingen vanwege condensatie kan voorkomen.

De standaardhoogte is ≤2000m.

Tijdens transport en opslag is de apparatuur bestand tegen temperaturen van -25°C tot +55°C, met kortstondige blootstelling tot +70°C gedurende een periode van maximaal 24 uur.

Speciale toepassingen, waaronder offshore olieboorplatforms en kerncentrales, vereisen afzonderlijke technische voorzieningen evaluatie en overeenstemming tussen de fabrikant en de eindgebruiker.

Projectreferentie

Cas-space raketlanceringsproject

Het Cas-space Rocket Launch Project is een technische referentie voor elektrische apparatuur van Usune.

Raketlanceringsinfrastructuur bevat verschillende ondersteunende elektrische belastingen, inclusief apparatuursystemen, hulpsystemen faciliteiten en infrastructuurdiensten. Dergelijke faciliteiten vereisen een duidelijke en betrouwbare circuitorganisatie elektrische distributie ter ondersteuning van verschillende operationele gebieden.

Usune-apparatuur werd toegepast als onderdeel van het elektrische systeem van het project, wat praktische ervaring opleverde met de levering schakelapparatuur voor gespecialiseerde infrastructuur.

Het project demonstreert ook het belang van het aanpassen van de kastconfiguratie aan de daadwerkelijke elektrische architectuur van een faciliteit in plaats van te vertrouwen op een uniforme regeling.

Kwaliteit en naleving

Het productie- en managementsysteem van Usune wordt ondersteund door ISO 9001, ISO 14001 en ISO 45001.

De apparatuur is vervaardigd volgens de toepasselijke IEC- en GB-vereisten, waaronder GB 7251.1, JB/T 9961 en relevante internationale vereisten voor laagspanningsschakelapparatuur en besturingsapparatuur.

Vóór verzending ondergaat de voltooide kast een fabrieksinspectie en routinetests. Relevante testrapporten en technische documentatie kan worden geleverd volgens projectvereisten.

Configuratie vóór aankoop

Voor inkoopteams is de belangrijkste stap het bevestigen van de elektrische configuratie vóór productie.

Een schakelkast van het laagspanningsladetype moet worden geselecteerd op basis van de daadwerkelijke belastingslijst en niet alleen de nominale spanning van de kast.

Usune raadt aan om het volgende te bevestigen:

Door deze gegevens tijdens de offertefase aan te leveren, kan Usune een configuratie voorbereiden die beter aansluit bij de situatie het feitelijke elektrische systeem van de klant.

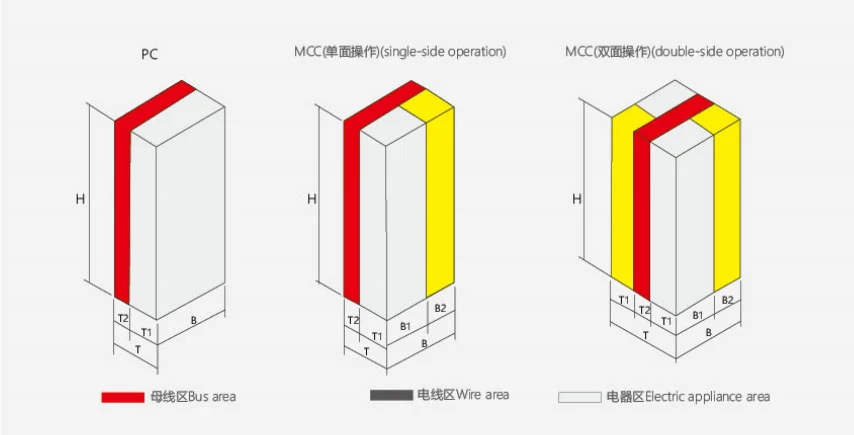

Product externe dimensie

Een stroomdistributiecentrum (PC)-kast

B Kast voor motorcontrolecentrum (MCC).

Fabrieksproductie

De kast wordt in de fabriek geassembleerd met behulp van gestandaardiseerde kastconstructies en functionele componenten.

Het productieproces omvat componentinspectie, structurele montage, lade-installatie, elektrische bedrading, inspectie van functionele eenheden en routinematige tests.

Dankzij dit op de fabriek gebaseerde montageproces kan de uiteindelijke kastconfiguratie worden gecontroleerd aan de hand van de goedgekeurde configuraties technische vereisten vóór verzending.

Veelgestelde vragen

Welke spanning kan de kast aan?

De apparatuur is ontworpen voor AC-systemen met een nominale werkspanning van 660 V en lager.

Waarom een ​​lade-achtige configuratie gebruiken?

Dankzij de ladeopstelling kunnen individuele elektrische circuits als afzonderlijke functionele eenheden worden georganiseerd maken grote distributiesystemen eenvoudiger te beheren en configureren.

Kunnen grote en kleine lades gecombineerd worden?

Ja. De MCC-configuratie kan zowel grote als kleine laden gebruiken, afhankelijk van de motorcapaciteit en circuitvereisten.

Welke apparatuur kan in de pc-kast worden geïnstalleerd?

De pc-configuratie kan stroomonderbrekers uit de Emax-, MT-, 3WN-, AH- en ME-serie gebruiken, afhankelijk van het goedgekeurde project ontwerp.

Is het geschikt voor motorbesturing?

Ja. De MCC-sectie is speciaal ontworpen voor meerdere motorcircuits en kan worden geconfigureerd met verschillende lades maten.

Ondersteunt het powerfactorcompensatie?

Ja. Handmatige, automatische en compensatiefuncties op afstand kunnen worden geconfigureerd volgens de projectvereisten.

Welke certificeringen heeft Usune?

Usune opereert onder de managementsystemen ISO 9001, ISO 14001 en ISO 45001. Producten worden vervaardigd volgens toepasselijke IEC- en GB-normen, met CE-certificering beschikbaar voor toepasselijke configuraties.

Kan Usune de kast op maat maken?

Ja. Het aantal lades, de circuitopstelling, de keuze van de onderbreker, de MCC-configuratie en de compensatiefuncties kunnen dat zijn bepaald volgens de elektrische vereisten van de klant.

Welke gegevens moeten worden verstrekt voor een offerte?

De nuttigste informatie omvat systeemspanning, inkomende stroom, aantal feeders, motoraantal en nominale waarden, kortsluitniveau, compensatievereisten, installatieomgeving en het elektrische enkellijnsdiagram.

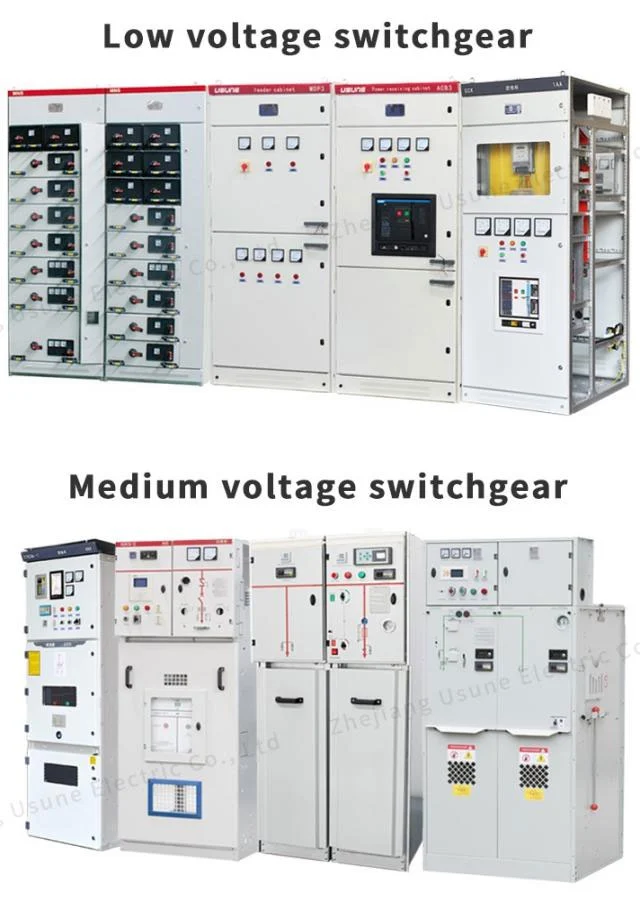

Ondersteuning van Usune-projecten

Usune levert laagspanningsschakelapparatuur voor elektrische systemen waarbij meerdere stroomcircuits moeten worden georganiseerd binnen een gecentraliseerd kabinet.

Voor klanten die een schakelkast met laagspanningsladen kopen, kan Usune de elektrische belasting evalueren structuur, selecteer geschikte ladeconfiguraties, coördineer de selectie van componenten, voltooi de fabrieksassemblage en testen en technische documentatie verstrekken voor de projectoplevering.
