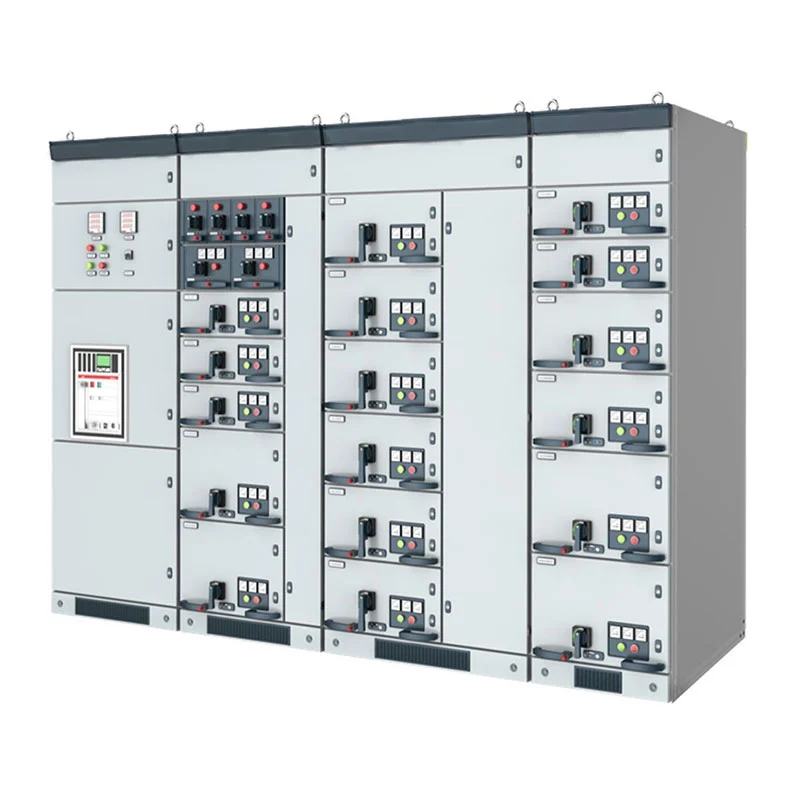

Het GGD laagspanningsstroomverdeelpaneel is ontworpen voor stroomdistributietoepassingen binnenshuis met nominale frequentie van 50Hz en nominale werkspanning tot 380/400V. De kaststructuur, koperen rails, stuurcircuits en bescherming componenten kunnen worden geconfigureerd volgens projectvereisten. De oplossing is geschikt voor energiecentrales, onderstations, fabrieken, mijnbouwondernemingen, commerciële gebouwen en andere elektriciteitsdistributiefaciliteiten.
Het GGD Laagspanningsstroomverdeelpaneel is ontworpen als een gecentraliseerde laagspanningsverdeeleenheid. Het kan elektrische stroom ontvangen van het stroomopwaartse systeem en deze distribueren naar meerdere uitgaande circuits voor apparatuur, verlichting, motoren en andere belastingen.
De kast kan worden ingericht als inkomende kast, uitgaande verdeelkast, condensatorcompensatiekast of andere configuraties volgens het elektrische enkelleidingsschema. Dit maakt het systeem eenvoudiger te integreren verschillende industriële en commerciële distributienetwerken.
De interne opstelling scheidt de belangrijkste elektrische componenten en besturingsbedrading volgens het projectontwerp. Universele stroomonderbrekers, gegoten stroomonderbrekers, miniatuurstroomonderbrekers, contactors, relais, meters en andere componenten kunnen worden geselecteerd op basis van de vereiste circuitfuncties.
Voor projecten die op maat gemaakte componentmerken of specificaties vereisen, kan Usune de componentselectie coördineren met de koper vóór productie.
Het kastframe en de scheidingswanden zijn vervaardigd uit koudgewalst plaatstaal. De referentieplaatdikte is ≥2 mm, waarbij de afgewerkte randen zijn behandeld om scherpe randen tijdens gebruik en onderhoud te verminderen.
De kaststructuur is ontworpen om voldoende mechanische sterkte te bieden voor normaal gebruik, terwijl dit toch mogelijk is toegang voor inspectie, bedrading en vervanging van componenten. De voor- en achterdeuren zijn praktisch ingedeeld bediening en onderhoud.
Voor de hoofd- en aftakrails wordt elektrolytisch koper gebruikt. Isolatie en warmtekrimpbare beschermende materialen kunnen dat wel worden toegepast op het railsysteem om de vereiste diëlektrische prestaties te behouden.
Er is fase-identificatie voorzien voor de railopstelling, terwijl railverbindingen worden verwerkt volgens de vereiste elektrische aansluitmethode. Indien nodig kan er ook een flexibele railverbinding worden voorzien tussen de inkomende busbrug en de hoofdstroomonderbreker.
Langs de montagerichting van de kast is een speciale PE-koperbus aangebracht. Componenten die aarding vereisen, kunnen dat wel zijn aangesloten via het PE-systeem, met aardingsklemmen voor aansluiting op het externe aardingsnetwerk.
Het kabelcompartiment kan ook voldoende ruimte reserveren voor kabelkoppen en de bijbehorende stroomtransformatorinstallatie volgens de projecttekening.

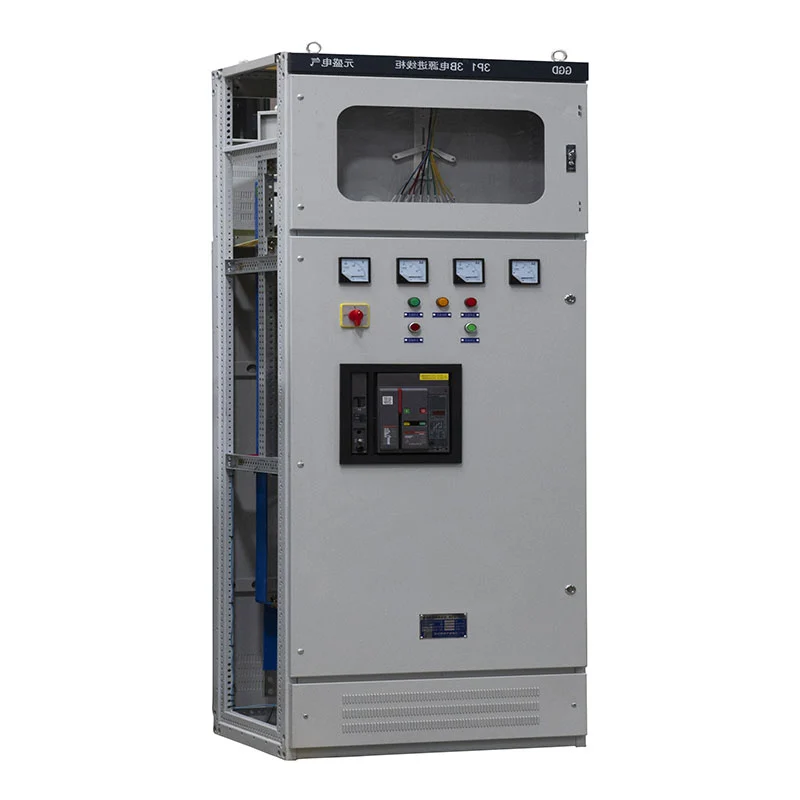

Inkomende kasten kunnen worden uitgerust met universele stroomonderbrekers en bijbehorende beveiligingsfuncties. De De geleverde configuratie kan stroomonderbrekers met onderspanningsbeveiliging omvatten tijdvertragingsfuncties volgens het elektrische ontwerp.
De beveiligings- en controleconfiguratie wordt bepaald door de projectvereisten en is niet beperkt tot één combinatie van vaste componenten.

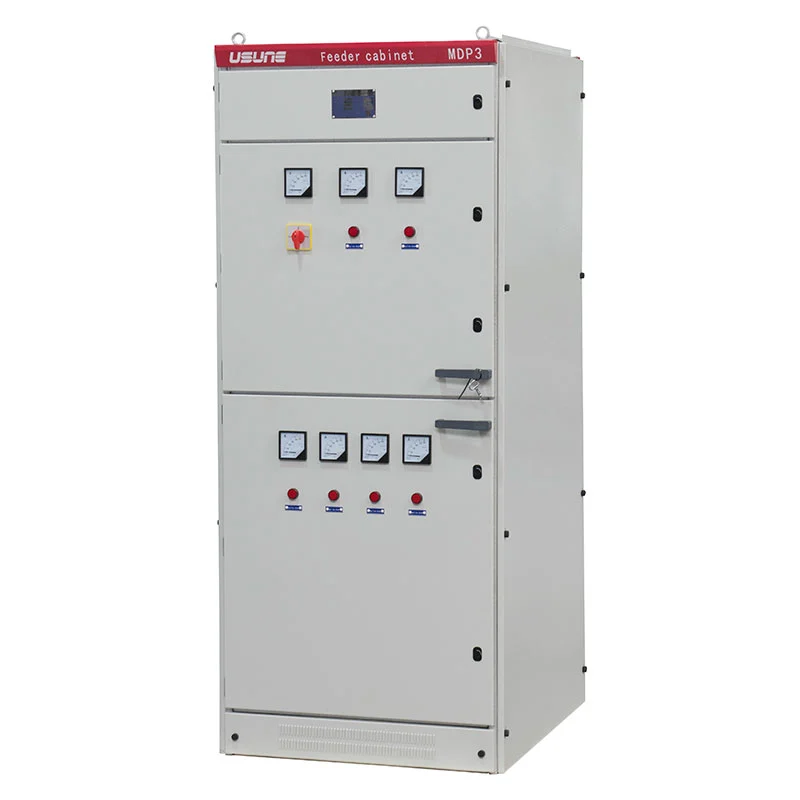

Uitgaande circuits kunnen worden ingericht voor verschillende belastingen en distributievereisten. Stroomonderbrekers, contactors, thermische relais en klemmenblokken kunnen worden geselecteerd op basis van de nominale stroom en besturingsvereisten van elk voeder.
De kastindeling ondersteunt duidelijke circuitidentificatie, waarbij apparaatnummers en bedradingslabels voor eenvoudiger plaatsing zijn geplaatst inspectie en onderhoud.
Voor motortoepassingen kan de kast motorbesturingscircuits integreren met de juiste schakeling en beveiliging componenten. Om te helpen kunnen start/stop-indicatielampjes en circuitidentificatie op het kastpaneel worden aangebracht operators identificeren snel individuele motorcircuits.
De secundaire stuurcircuits zijn bedraad volgens de goedgekeurde elektrische tekeningen. Flexibele geleiders zijn dat wel gerangschikt in georganiseerde bundels, met de juiste isolatie en mouwen die worden gebruikt waar bedrading door beweegbare of mechanisch blootgestelde gebieden.
De referentiedoorsneden omvatten 1,5 mm² voor stuur- en wisselspanningscircuits en 2,5 mm² voor wisselstroomcircuits, afhankelijk van het definitieve elektrische ontwerp.
Klemmenblokken gebruiken vlamvertragende componenten, terwijl geleiders worden geïdentificeerd op basis van de circuitnummering of geleiderrichting weergegeven op de tekeningen. Handgeschreven interne labels worden vermeden; circuitnummers en apparatuur identificatie zijn gedrukt of warmgestempeld voor duidelijker onderhoud op lange termijn.
Het GGD laagspanningsstroomverdeelpaneel is ontworpen rond de volgende referentieparameters:
| Item | Specificatie |
| Producttype | GGD laagspanningsstroomverdeelpaneel |
| Nominale spanning | 0,4 kV |
| Nominale frequentie | 50 Hz |
| Nominale stroom | Tot 3150A |
| Beschermingsgraad | IP23 |
| Installatie | Binnen |
| Vervuilingsniveau | Niveau 3 |
| Hoogte | ≤1000m |
| Omgevingstemperatuur | -10°C tot +40°C |
| Dagelijkse gemiddelde relatieve vochtigheid | ≤95% |
| Maandelijkse gemiddelde relatieve vochtigheid | ≤90% |
| Seismische intensiteit | Tot magnitude 8 |
De uiteindelijke elektrische parameters, kastafmetingen en componentselectie worden bepaald op basis van de goedgekeurde specificaties technische tekening en projectvereisten.
| Model | Nominale spanning (V) | Nominale stroom (A) | Nominale kortsluitstroom (KA) | Geschatte kortstondige weerstandsstroom (1s) (kA) | Nominale piekstroom (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Productcode | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
In fabrieken, werkplaatsen en mijnbouwfaciliteiten kan het GGD Laagspanningsstroomverdeelpaneel als centrale dienen verdeelpunt voor productieapparatuur, motoren, verlichting en hulpsystemen.
De kast kan worden geconfigureerd voor distributienetwerken in commerciële en hoogbouwgebouwen met meerdere uitgaande circuits vereisen gecentraliseerde bescherming, meting en controle.
Elektriciteitscentrales en onderstations kunnen de apparatuur gebruiken voor de distributie van hulpstroom op laagspanning en stroomafwaarts elektrische systemen, waarbij de interne configuratie is aangepast aan het enkellijnsschema van het project.
De apparatuur is bedoeld voor installatie binnenshuis. De referentiebedrijfstemperatuur is -10°C tot +40°C, met een hoogte tot 1000 meter.
De omgeving moet vrij zijn van hevige trillingen, schokken en corrosieve omstandigheden. Wanneer speciaal Er zijn milieueisen, technische voorwaarden kunnen vooraf tussen Usune en de koper worden besproken productie.
Tijdens de installatie mag de helling van de apparatuur ten opzichte van het verticale vlak niet groter zijn dan 5°. Correcte installatie helpt de uitlijning van de kast, de deurbediening en de betrouwbaarheid van de elektrische aansluiting te behouden.
Het ontwerp en de productie van het laagspanningsstroomverdeelpaneel van de GGD volgen de toepasselijke laagspanningsschakelapparatuur vereisten, inclusief relevante GB- en IEC-normen. De geleverde apparatuur kan worden vervaardigd volgens de meest recente toepasselijke projectspecificaties en goedgekeurde technische documentatie.
De belangrijkste referentienormen omvatten GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 en andere toepasselijke elektrische normen gespecificeerd door het project.
De productie- en kwaliteitsmanagementactiviteiten van Usune worden ondersteund door ISO 9001-, ISO 14001- en ISO 45001-systemen. Elektrische producten kunnen ook worden geleverd met CE-certificering, samen met relevante testdocumentatie aan de productconfiguratie.
| Vergelijkingsitem | GGD laagspanningsstroomverdeelpaneel | Uittrekbare schakelapparatuur | Verdeelkast met vast type |
| Hoofddoel | Laagspanningsstroomverdeling, controle en bescherming | Regelmatig schakelen en onderhoud van circuits | Basis stroomverdeling |
| Typische spanning | 0,4 kV | Laag-/middenspanning afhankelijk van configuratie | Lage spanning |
| Kabinetsstructuur | Vaste modulaire kast | Uittrekbare lade/trolleystructuur | Vaste installatie |
| Circuittoegang | Onderhoud voor en achter afhankelijk van ontwerp | Snelle terugtrekking van functionele eenheden | Conventionele onderhoudstoegang |
| Configuratieflexibiliteit | Hoog | Zeer hoog | Gematigd |
| Busbar-systeem | Koperen hoofd- en aftakrails | Gecompartimenteerde railopstelling | Koperen of aluminium rails |
| Geschikte ladingen | Feeders, motoren, verlichting, hulpsystemen | Meerdere feeders en motorbesturingscircuits | Algemene distributiebelastingen |
| Onderhoudsaanpak | Inspectie en vervanging op componentniveau | Terugtrekking van functionele eenheid voor onderhoud | Onderhoud op componentniveau |
| Projectaanpassing | Eénlijnsdiagram en componentgebaseerd maatwerk | Aanpassing van de ladeconfiguratie | Aanpassing van de basisconfiguratie |
| Typische toepassingen | Fabrieken, onderstations, energiecentrales, gebouwen | Industriële distributie en motorcontrole | Commerciële en algemene distributie |
Het laagspanningsstroomverdeelpaneel van de GGD is met name geschikt wanneer het project een robuuste centrale vereist verdeelkast met duidelijke interne structuur, koperen railsysteem en flexibele selectie van inkomende, uitgaande en stuurcircuits.
Voor projecten waarbij snelle vervanging van individuele functionele eenheden de primaire vereiste is, is een uittrekbaar configuratie kan geschikter zijn. Voor eenvoudigere distributienetwerken met minder circuitwisselingen, een vast type kast kan een eenvoudigere oplossing bieden.
Usune kan de kaststructuur, stroomonderbrekers, railopstelling, besturingscomponenten en interne bedrading selecteren volgens het enkellijnsdiagram en de technische vereisten van het project.
Er is verwezen naar het GGD laagspanningsstroomverdeelpaneel voor het Cas-space Rocket Launch Project, het demonstreren van de toepassing ervan in een projectomgeving met gestructureerde laagspanningsdistributie en elektriciteit Betrouwbaarheid van apparatuur is belangrijk.
Zhejiang Usune Electric Co., Ltd. heeft meer dan 14 jaar ervaring op het gebied van elektrische apparatuur, ondersteund door een ervaren R&D-team dat configuraties kan ontwikkelen volgens projectspecifieke vereisten.
Van elektrische componenten en kastfabricage tot interne bedrading en eindinspectie, Usune past gecontroleerd toe productie- en kwaliteitscontroleprocedures. De standaardproductietijd bedraagt afhankelijk van de situatie ongeveer 15-20 dagen over configuratie en bestelhoeveelheid.
Voor projecten die specifieke stroomonderbrekers, besturingscomponenten, kastafmetingen, railopstellingen of bedradingsconfiguraties kan Usune de apparatuur ontwikkelen op basis van het enkellijnsdiagram en de technische specificaties van de koper specificaties.
De standaard nominale referentiespanning is 0,4 kV, met een nominale frequentie van 50 Hz. De uiteindelijke parameters zijn afhankelijk van het project ontwerp.
De geleverde configuratie kan 3150A bereiken, afhankelijk van de geselecteerde stroomonderbreker, stroomrail en algehele elektrische installatie ontwerp.
Ja. Kastafmetingen, elektrische componenten, inkomende en uitgaande circuits, besturingsfuncties, stroomrail arrangementen en andere details kunnen worden aangepast volgens goedgekeurde tekeningen.
De configuratie kan universele stroomonderbrekers, gegoten stroomonderbrekers, miniatuurstroomonderbrekers, schakelaars, thermische relais, meters en andere componenten volgens de projectvereisten.
De normale productieperiode bedraagt ongeveer 15-20 dagen, afhankelijk van de hoeveelheid en de technische configuratie.
Ja. Usune kan OEM- en projectmatig maatwerk leveren, inclusief gespecificeerde componentconfiguraties en klantspecificaties vereisten.
Componenten en geassembleerde kasten worden tijdens de productie geïnspecteerd, gevolgd door routine-inspecties en tests vooraf verzending. Relevante testdocumentatie kan worden geleverd volgens de projectvereisten.
