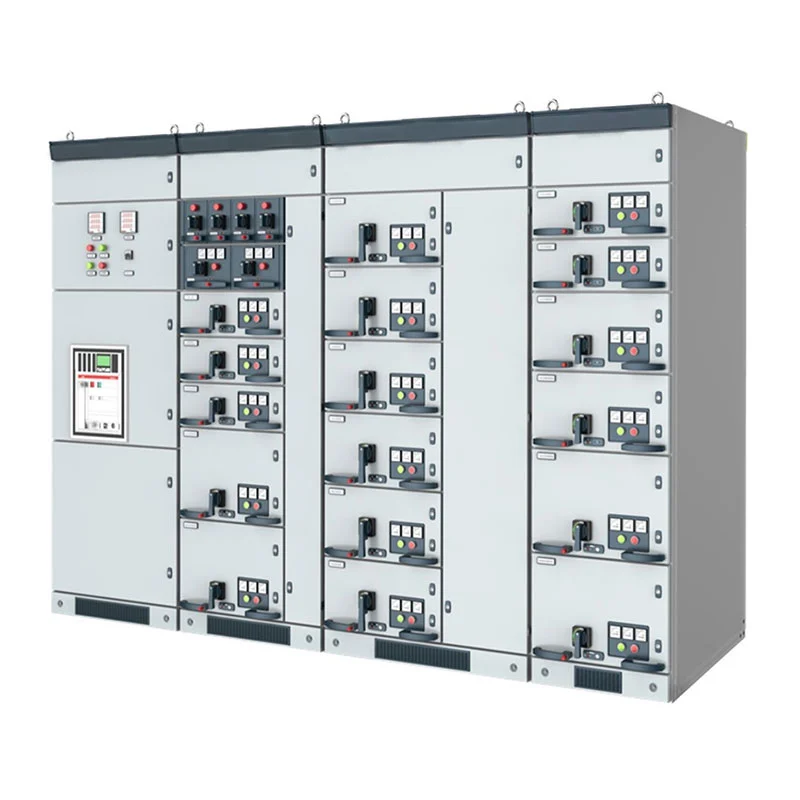

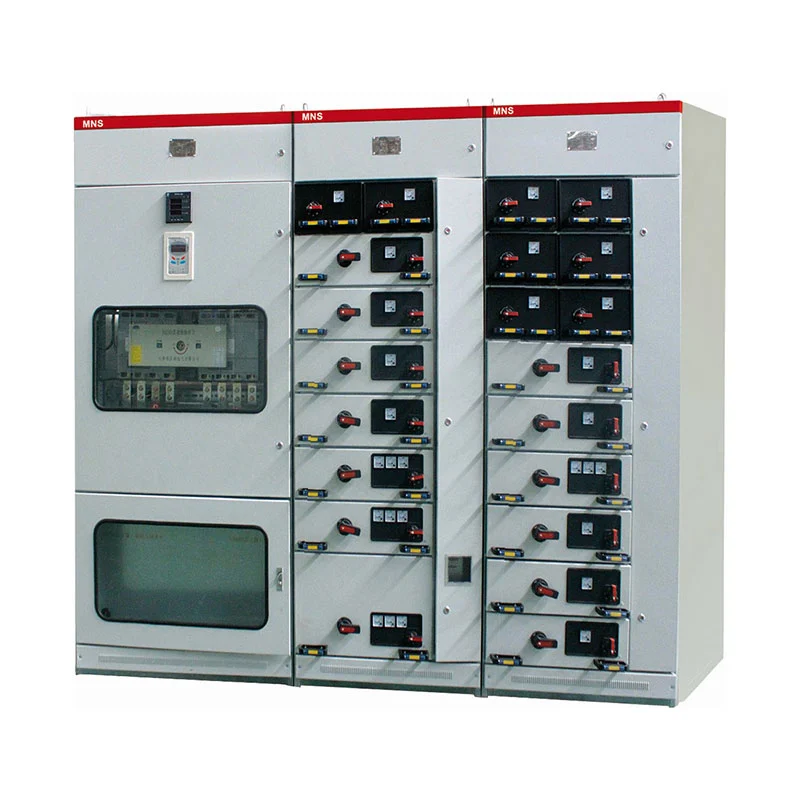

Laagspannings-uittrekbaar schakelpaneel

Het uittrekbare laagspanningsschakelpaneel is bijzonder geschikt voor projecten waarbij verschillende soorten elektriciteit aanwezig zijn belastingen moeten worden beheerd vanuit één gecentraliseerd laagspanningsdistributiesysteem. In plaats van een enkele vaste te gebruiken In deze opstelling kan de kast worden geconfigureerd met stroomverdeeleenheden, motorbesturingseenheden en arbeidsfactor compensatiefuncties volgens het elektrische schema van de klant.

Systeemconfiguratie

Een groot elektrisch laagspanningssysteem bevat normaal gesproken verschillende soorten belastingen. Productieapparatuur, motoren, verlichting, hulpapparatuur en reactieve belastingen kunnen verschillende beveiligings- en controlevoorzieningen vereisen.

De modulaire schakelapparatuur van Usune kan daarom worden geconfigureerd op basis van de functie van elk circuit. Een typisch systeem kan bestaan uit een stroomdistributiecentrum (PC) voor inkomende en uitgaande stroom, een Motor Control Center (MCC) voor motor feeders en een compensatiekast voor reactief energiebeheer.

Met deze configuratie kunnen elektrotechnici het schakelbord ontwikkelen rond de feitelijke belastingsstructuur van een project.

Stroomdistributie

De pc-kast is ontworpen voor de ontvangst- en distributiezijde van een laagspanningssysteem.

Afhankelijk van de vereiste elektrische parameters kan de kast geschikt zijn voor Emax-, MT-, 3WN-, AH- en ME-seriecircuits stroomonderbrekers en andere compatibele componenten volgens het goedgekeurde ontwerp.

Het distributiegedeelte kan worden gebruikt voor de stroomafwaartse productielijnen, transformatoren, hulpapparatuur, bouwsystemen en andere elektrische belastingen.

Voor projecten met meerdere feeders kan elk circuit worden gerangschikt op basis van de nominale stroom en bescherming vereisten, waardoor het totale distributienetwerk eenvoudiger te organiseren is.

Motorcontrole

Motorbelastingen zijn vaak een van de grootste componenten van industriële elektrische systemen. Pompen, ventilatoren, compressoren, transportbanden, werktuigmachines en productieapparatuur kunnen allemaal speciale motorcircuits vereisen.

De MCC-configuratie maakt gebruik van grote en kleine laden om tegemoet te komen aan de verschillende vereisten van de motoraanvoer. De belangrijkste Het schakelapparaat voor elk circuit kan gebruik maken van een gegoten stroomonderbreker met een hoog uitschakelvermogen of een roterende belasting schakelaar met zekering.

Deze opstelling maakt het mogelijk dat motorcircuits afzonderlijk van algemene stroomdistributiecircuits worden gegroepeerd het handhaven van een gecentraliseerde controle over het elektrische systeem.

Controle van de vermogensfactor

Industriële faciliteiten met een groot aantal motoren en inductieve belastingen kunnen blindvermogencompensatie vereisen.

Usune kan de compensatiesectie configureren met handmatige, automatische of externe arbeidsfactorcompensatiefuncties. Afhankelijk van het elektrische beheersysteem van de klant kan de juiste besturingsmethode worden geselecteerd.

Door compensatieapparatuur te scheiden van algemene distributie- en motorcircuits kan de kastindeling beter worden komen overeen met de algemene energiebeheerstrategie van de klant.

Modulaire opstelling

De belangrijkste waarde van een uittrekbaar laagspanningssysteem is niet alleen de kaststructuur zelf, maar ook de mogelijkheid om dat te doen organiseer verschillende elektrische functies binnen één gecoördineerd systeem.

PC-configuratie

Het pc-gedeelte verwerkt de binnenkomende stroom en distribueert elektriciteit naar stroomafwaartse feeders. De onderbrekerconfiguratie is geselecteerd op basis van de huidige en beveiligingsvereisten van het systeem.

MCC-configuratie

Het MCC-gedeelte is gewijd aan motorgerelateerde circuits. Afhankelijk van de motor kunnen verschillende ladeformaten worden gerangschikt beoordelingen en feederhoeveelheden.

Compensatieconfiguratie

Het compensatiegedeelte beheert het blindvermogen en kan worden geconfigureerd voor handmatige, automatische of externe bediening.

Deze drie functionele gebieden kunnen afzonderlijk worden ontworpen of in hetzelfde laagspanningsbord worden geïntegreerd aan de projectvereisten.

Op lading gebaseerde selectie

De selectie van een laagspanningsschakelsysteem moet beginnen met de elektrische belastingen in plaats van met de kast uiterlijk.

Voor een stroomdistributieproject moeten ingenieurs normaal gesproken de inkomende spanning, de nominale stroom en het aantal bevestigen uitgaande feeders, kortsluitingsniveau, motorcapaciteit en toekomstige uitbreidingsvereisten.

Voor motorintensieve faciliteiten worden het aantal en het vermogen van de motoren belangrijke factoren bij het bepalen van de MCC configuratie.

Wanneer reactieve belastingen aanzienlijk zijn, moeten de vereiste compensatiecapaciteit en controlemethode dat ook zijn overwogen.

Deze op belasting gebaseerde aanpak zorgt ervoor dat de uiteindelijke configuratie van de schakelapparatuur overeenkomt met de daadwerkelijke werking kenmerken van de voorziening.

Toepassingen

Het uittrekbare laagspanningsschakelpaneel kan worden geconfigureerd voor verschillende industrieën en elektrische omgevingen volgens de vereiste distributiefuncties.

Industriële productie

Fabrieken kunnen PC- en MCC-configuraties gebruiken om stroom te distribueren naar productieapparatuur, motoren, hulpsystemen, en procesmachines.

Petrochemische faciliteiten

Petrochemische fabrieken hebben doorgaans talrijke motoraangedreven systemen zoals pompen, ventilatoren en compressoren. Apart motorbesturingscircuits kunnen binnen de MCC-sectie worden gerangschikt.

Metallurgische fabrieken

Staal- en metallurgische faciliteiten bevatten vaak krachtige motoren en meerdere productielijnen. Modulair Dankzij de distributie kunnen verschillende belastingen worden beheerd via speciale voedingscircuits.

Transportfaciliteiten

De transportinfrastructuur kan gebruik maken van gecentraliseerde laagspanningsdistributie voor de voeding van apparatuur, hulpapparatuur systemen, ventilatieapparatuur en andere elektrische belastingen.

Commerciële gebouwen

Hoge gebouwen en residentiële ontwikkelingen kunnen laagspanningsverdeelkasten gebruiken als gecentraliseerde voeding beheer en levering van elektrische apparatuur.

Energieprojecten

Stroomgerelateerde faciliteiten kunnen inkomende distributie, uitgaande feeders, motorcircuits en reactief vermogen combineren compensatie binnen een geïntegreerd laagspanningssysteem.

Bedrijfsomstandigheden

De standaarduitrusting is ontworpen voor een omgevingstemperatuur tussen -5°C en +40°C, een gemiddelde temperatuur niet boven +35°C gedurende 24 uur.

De standaard installatiehoogte is ≤2000m. De omringende lucht moet relatief schoon en geschikt zijn Er moeten maatregelen worden overwogen waar vochtigheids- en temperatuurschommelingen condensatie kunnen veroorzaken.

Voor transport en opslag bedraagt het toepasselijke temperatuurbereik -25°C tot +55°C, met kortstondige blootstelling tot maximaal +70°C gedurende maximaal 24 uur.

Als de apparatuur nodig is voor offshore olieplatforms, kerncentrales of andere speciale omgevingen, kan de bedrijfsomstandigheden moeten afzonderlijk worden bevestigd tussen Usune en de klant.

Technische specificaties

De uiteindelijke elektrische parameters moeten worden bevestigd volgens het enkellijnsdiagram van de klant, de belastingslijst, beschermingseisen en installatievoorwaarden.

Technische overwegingen

Voor inkoopteams is het mogelijk dat het selecteren van een laagspanningsschakelkast alleen op basis van de nominale spanning en stroom niet mogelijk is voldoende zijn.

Het aantal uitgaande circuits, aantal motorvoedingen, individuele motorvermogens, kortsluitvereisten, inkomende stroomcapaciteit en compensatievereisten kunnen allemaal van invloed zijn op de uiteindelijke kastconfiguratie.

Usune kan de elektrische vereisten van de klant beoordelen en de juiste combinatie van pc, MCC en andere aanbevelen compensatie functies.

Deze aanpak is vooral nuttig voor industriële projecten waarbij het schakelbord meerdere schakelborden moet huisvesten soorten elektrische belastingen in plaats van alleen als conventionele verdeelkast te dienen.

Projectreferentie

Cas-space raketlanceringsproject

Het Cas-space Rocket Launch Project is een van de projectreferenties die verband houden met de elektrische apparatuur van Usune.

Raketlanceringsfaciliteiten bevatten complexe ondersteunende elektrische systemen en vereisen een georganiseerde stroomdistributie apparatuur, hulpvoorzieningen, besturingsgerelateerde systemen en infrastructuurbelastingen.

In een dergelijke omgeving moet het elektrische distributiesysteem rekening houden met verschillende belastingskarakteristieken het handhaven van een duidelijke circuitorganisatie. Als onderdeel van het project werd het laagspanningsschakelsysteem van Usune toegepast opstelling van elektrische apparatuur.

Het project demonstreert de toepassing van elektrische apparatuur van Usune in gespecialiseerde infrastructuur waar stroom beschikbaar is distributievereisten reiken verder dan conventionele commerciële of industriële gebouwen.

Productselectie

Voordat klanten een uittrekbaar laagspanningsschakelpaneel bestellen, moeten klanten normaal gesproken het volgende project aanleveren informatie:

Door deze details in de offertefase te verstrekken, kan Usune een nauwkeurigere configuratie van schakelapparatuur ontwikkelen onnodige wijzigingen tijdens de productie te verminderen.

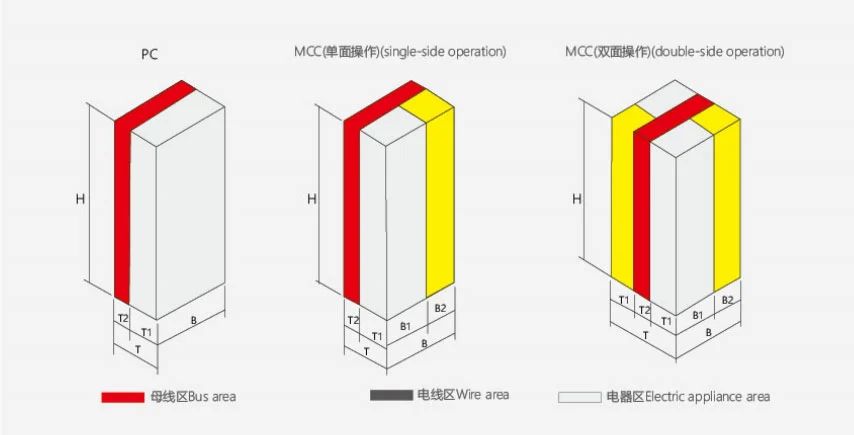

Product externe dimensie

Een stroomdistributiecentrum (PC)-kast

B Kast voor motorcontrolecentrum (MCC).

Kwaliteitsbeheer

Usune voert haar productie- en kwaliteitsmanagementprocessen uit volgens ISO 9001, ISO 14001 en ISO 45001.

De producten zijn ontwikkeld en vervaardigd met verwijzing naar de toepasselijke IEC- en GB-normen. CE-certificering wel beschikbaar voor toepasselijke productconfiguraties en doelmarkten.

Fabrieksinspectie omvat de installatie van componenten, kastmontage, elektrische aansluitingen, functionele mechanismen, en routinematige tests vóór verzending.

Relevante technische documenten en testrapporten kunnen worden verstrekt op basis van projectvereisten.

Veelgestelde vragen

Wat is de nominale spanning van het systeem?

De apparatuur is ontworpen voor AC-systemen met een nominale werkspanning van 660 V en lager.

Welke functies kunnen worden geïntegreerd?

Het systeem kan functies voor stroomverdeling, motorregeling en automatische arbeidsfactorcompensatie integreren.

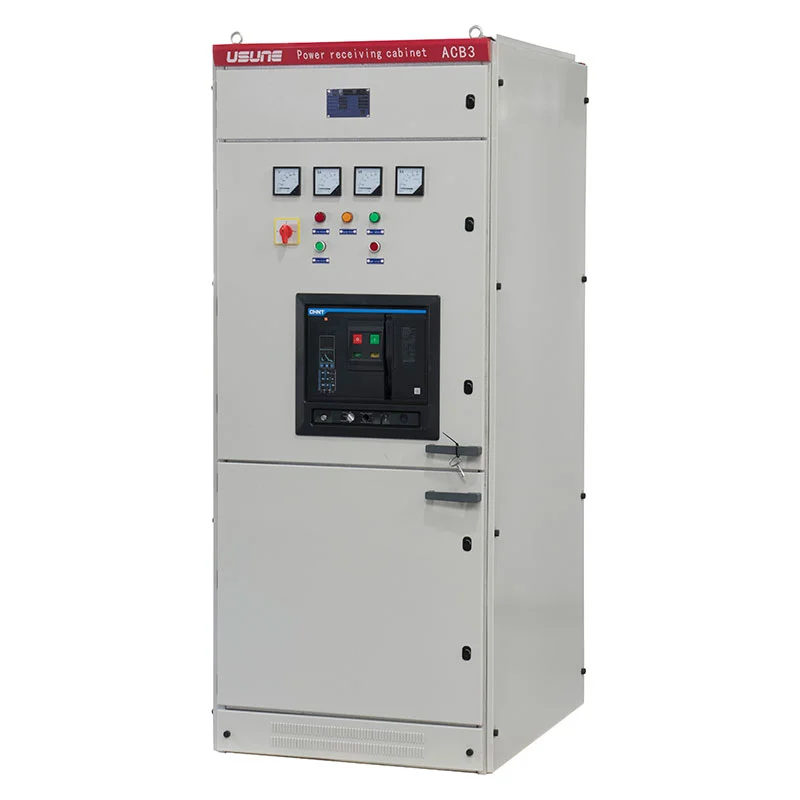

Wat is een pc-kast?

Een pc-kast wordt voornamelijk gebruikt voor het ontvangen en distribueren van stroom. Het kan worden geconfigureerd met een geschikt circuit onderbrekers volgens de systeemvereisten.

Wat is een MCC-kast?

Een MCC-kast is ontworpen voor gecentraliseerde controle en bescherming van meerdere motorcircuits. Het kan grote en kleine ladeconfiguraties.

Kan de apparatuur op maat worden gemaakt?

Ja. Usune kan de kast configureren volgens het enkellijnsdiagram van de klant, de belastingslijst, de motorvermogens, feederhoeveelheid en compensatievereisten.

Welke normen hanteert Usune?

Usune opereert onder de managementsystemen ISO 9001, ISO 14001 en ISO 45001. Producten zijn ontworpen volgens toepasselijke IEC- en GB-normen, met CE-certificering beschikbaar voor toepasselijke configuraties.

Kunnen speciale besturingsomgevingen worden ondersteund?

Speciale omgevingen zoals offshore-platforms en kerncentrales vereisen een aparte technische evaluatie en overeenkomst vóór productie.

Welke informatie is vereist voor een offerte?

Klanten wordt aangeraden de systeemspanning, inkomende stroom, voedingshoeveelheid, motorinformatie, kortsluitniveau, compensatievereisten, enkellijnsdiagram en installatieomgeving.

Verstrekt Usune testrapporten?

Ja. Fabrieksinspecties en routinetests worden vóór verzending uitgevoerd en er kunnen relevante testrapporten zijn geleverd volgens projectvereisten.

Gebruiksmogelijkheden

Usune richt zich op laagspannings-elektrische apparatuur en levert projectgerichte schakelapparatuurconfiguraties voor industriële, commerciële, energie-, transport- en gespecialiseerde infrastructuurtoepassingen.

Voor klanten die het laagspannings-uittrekbare schakelpaneel kopen, kan Usune het proces elektrisch ondersteunen parameterbevestiging en kastconfiguratie tot productie-inspectie en verzendingsdocumentatie, waardoor een praktische oplossing gebaseerd op het daadwerkelijke elektrische systeem in plaats van voor elk project dezelfde configuratie te gebruiken.
