Deze middenspannings-GIS-oplossing is zeer geschikt voor installaties waar het vloeroppervlak krap is of de omgevingsomstandigheden zwaar zijn. Typische inzetlocaties zijn onder meer ondergrondse elektriciteitscentrales, kustgebieden, hooglandgebieden en stedelijke onderstations. Dankzij de volledig gesloten constructie neemt de hardware een compacte voetafdruk in beslag, waardoor het voor ontwerpspecialisten eenvoudiger wordt om middenspanningsverdeeleenheden te integreren in zowel hoofdtransformatorstations als secundaire distributiestations.

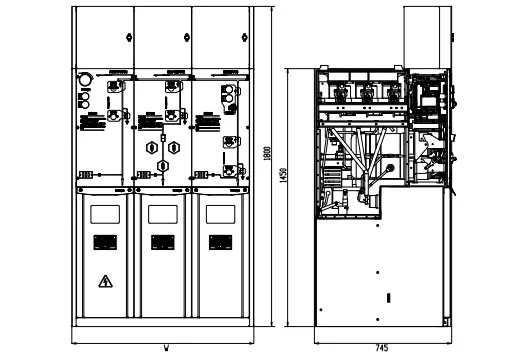

Stroomdistributieprojecten hebben zelden identieke circuitlay-outs, wat betekent dat compacte schakelplatforms flexibele montage moeten ondersteunen in plaats van vaste, one-size-fits-all-opstellingen. Het 24kV 33kV SF₆ GIS gasgeïsoleerde schakelmateriaal USRM6-platform is gebouwd rond een modulair raamwerk en kan drie verschillende functionele eenheden integreren: Type C voor lastscheidingsschakelmodules, Type F voor gecombineerde functionele assemblages en Type V voor stroomonderbrekermodules.
Ontwerpteams kunnen individuele standaardmodules of voorgemonteerde combinaties kiezen op basis van de elektrische schema's van het project. De hoofdrailinfrastructuur ondersteunt uitbreiding op locatie, waardoor meerdere modules kunnen worden gegroepeerd in verschillende lay-outs van schakelapparatuur. Door deze modulaire flexibiliteit kan de apparatuur voldoen aan uiteenlopende eisen met betrekking tot uitgaande feeders, transformatoraansluitingen, beschermende isolatie en taken op het gebied van stroomverdeling.
Conventionele elektrische apparaten voor buitenshuis blijven het hele jaar door blootgesteld aan stof, vocht, verontreinigingen en wisselende temperaturen. Deze ongunstige factoren hebben de neiging om de terugkerende inspectie- en onderhoudseisen gedurende de operationele levensduur van de apparatuur te verhogen.

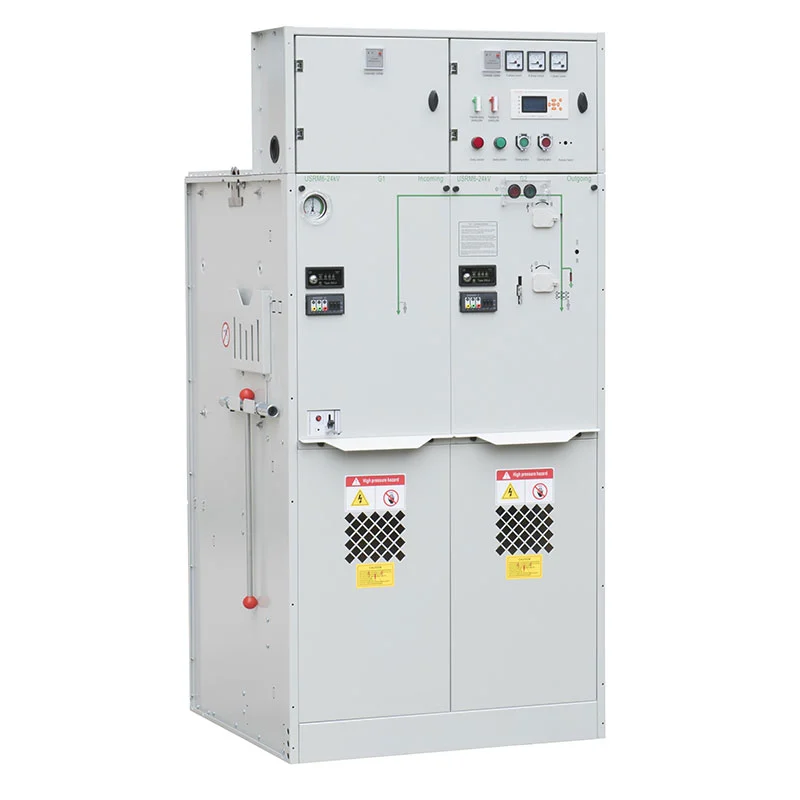

De 24 kV 33 kV SF₆ GIS gasgeïsoleerde schakelapparatuur USRM6 maakt gebruik van een afgedichte, gasgeïsoleerde behuizing die het primaire circuit fysiek isoleert van de omgevingsomstandigheden. Het vermindert het directe contact tussen interne componenten en milieuverontreinigende stoffen aanzienlijk en levert een werkingsschema op dat zeer weinig routineonderhoud vereist. Dit kenmerk levert duidelijke voordelen op voor locaties die moeilijk toegankelijk zijn, zoals ondergrondse elektriciteitscentrales, stedelijke distributieruimten met beperkte ruimte en afgelegen infrastructuurvoorzieningen. Een lagere onderhoudsfrequentie wordt een belangrijke evaluatiefactor wanneer gebruikers apparatuur selecteren voor deze uitdagende locaties.
Dit SF₆ C-GIS-platform biedt veel meer dan alleen basishandelingen voor het sluiten en openen van circuits. Op basis van de geselecteerde modulecombinatie kan het systeem naast schakelfuncties ook storingsbeveiliging, elektrische isolatie, energiemeting, realtime statusbewaking, aarding, datacommunicatie en automatische besturing bieden.
Verschillende functionele modules kunnen vrij op elkaar worden afgestemd om de hele installatie van de schakelapparatuur in lijn te brengen met de beschermings- en distributiearchitectuur van het project. Deze veelzijdigheid creëert bredere mogelijkheden voor EPC-aannemers en systeemintegrators die belast zijn met de ontwikkeling van complete middenspanningsdistributienetwerken.
De omgevingsomstandigheden op de locatie moeten zorgvuldig worden beoordeeld voordat de middenspannings-GIS-selectie wordt afgerond. De 24kV 33kV SF₆ GIS gasgeïsoleerde schakelapparatuur USRM6-serie is ontworpen voor gebruik op hoogtes tot 4000 m. De toegestane omgevingstemperatuur varieert van -40°C tot +50°C, met een maximale gemiddelde temperatuur over 24 uur van maximaal 35°C. Voor vochtigheidscriteria kan de relatieve vochtigheid over een periode van 24 uur een piek bereiken van 95%, terwijl de maandelijkse gemiddelde waarde niet hoger kan zijn dan 90%. De installatielocatie moet vrij zijn van explosieve of corrosieve dampen, intense mechanische schokken en aanhoudende hevige trillingen. De vervuilingsgraad mag klasse III, zoals gespecificeerd onder GB/T 5582, niet overtreffen, en de unit heeft de seismische kwalificatie voor weerstandsgraad 9 behaald. Voor projecten boven 1000 m moeten kopers de fabrikant op de hoogte stellen om de SF₆-vuldruk op de juiste manier aan te passen. Eventuele ongebruikelijke milieuvereisten voor locaties moeten gezamenlijk worden bevestigd door fabrikanten, leveranciers en eindklanten voordat de bestelling wordt geplaatst. Installaties op hoogtes van meer dan 2000 m kunnen bijvoorbeeld aangepaste gasdrukinstellingen vereisen om de interne overspanningsrisico's in de tank te beperken.
Ondergrondse onderstations Ondergrondse elektriciteitscentrales worden doorgaans beperkt door een beperkte bruikbare oppervlakte en strikte ventilatielimieten. Het compacte, afgesloten GIS-ontwerp helpt ontwerpers het gebruik van beperkte ruimte te maximaliseren en tegelijkertijd nadelige omgevingsinvloeden te verzwakken, waardoor het product ideaal is voor integratie in compacte onderstations en secundaire distributiestations.
Industriële en mijnbouwlocaties Industriële en mijnbouwlocaties vragen om betrouwbare middenspanningsschakel- en beveiligingshardware voor de voeding van motoren, transformatoren, uitgaande voedingen en lokale distributienetten. De afgedichte tank beschermt interne componenten tegen vervuiling en levert alle benodigde schakel-, beschermings-, isolatie- en bewakingsmogelijkheden voor stroomsystemen op locatie.
Spoorweg- en transportinfrastructuur Spoorwegdepots, luchthavenvoorzieningen en bijbehorende transportinfrastructuur hebben een consistente stroomvoorziening nodig voor een breed spectrum aan belastingen. Modulaire schakelapparatuur kan worden geconfigureerd met op maat gemaakte voedings- en beveiligingsschema's binnen een gecentraliseerd distributiesysteem, waardoor integrators kunnen worden geholpen bij het ontwikkelen van compacte middenspanningsstroomoplossingen voor transportprojecten.
Stedelijke distributienetwerken Beschikbare grond is over het algemeen schaars in stadscentra en woonwijken. Compacte gasgeïsoleerde schakelapparatuur kan worden ingezet in onderstations en distributiecentra waar traditionele luchtgeïsoleerde schakelapparatuur een veel grotere installatieruimte zou vergen. De gesloten tankstructuur vermindert ook omgevingsinterferentie die op het primaire circuit inwerkt.
Kust- en hooglanden Standaard elektrische apparatuur is gevoelig voor hoge luchtvochtigheid, zoutvervuiling, hoogte-effecten en scherpe temperatuurschommelingen. Het gesloten primaire circuit van USRM6 vermindert de directe blootstelling aan deze zware omstandigheden. Projectteams kunnen locatiespecifieke bedrijfsparameters analyseren in de selectiefase om de meest geschikte configuratie en werkinstellingen te bevestigen.
Bij aanschaf van 24 kV en 33 kV SF₆ GIS moeten kopers het volledige elektrische schema bekijken in plaats van aankoopbeslissingen uitsluitend op basis van de nominale spanning te nemen. De technische beoordeling moet betrekking hebben op nominale spanningsniveaus, isolatievereisten, opties voor stroomonderbrekers of lastschakelaars, voedingshoeveelheden, railopstellingen, aardingsschema's, beschermings- en meetfuncties, installatiehoogte, temperatuur, vochtigheid, vervuilingsgraad, communicatie-interfaces en naleving van de toepasselijke IEC- en GB-normen.
Het technische team van Usune werkt samen met projectingenieurs en systeemintegrators om een op maat gemaakte USRM6-configuratie te definiëren op basis van enkellijnsdiagrammen en feitelijke bedrijfsomstandigheden op de locatie.
Strenge kwaliteitsborging Usune onderhoudt geformaliseerde kwaliteitsborgingsworkflows die betrekking hebben op de productie, fabrieksacceptatietests en de verzending van producten. ISO 9001-normen ondersteunen een stabiele productiekwaliteit, terwijl ISO 14001- en ISO 45001-kaders het milieubeheer en het beheer van gezondheid en veiligheid op het werk regelen.
Op maat gemaakte modulaire configuraties Usune biedt flexibele modulecombinaties die zijn aangepast aan uiteenlopende circuitfuncties en distributievereisten. Deze service is geschikt voor EPC-bedrijven, integrators van elektrische systemen, distributeurs en inkoopteams die schakelapparatuur nodig hebben die is aangepast aan de aangegeven elektrische tekeningen.
Wereldwijd erkende naleving Het productontwerp voldoet aan zowel de internationale IEC-normen als de Chinese GB-specificaties, en CE-certificering kan worden verstrekt. Deze regeling ondersteunt klanten die zich richten op diverse overzeese markten. Toepasselijke normen en certificeringsregels kunnen worden geverifieerd aan de hand van de landcodes van bestemming en de technische specificaties van het project.
Gespecialiseerde technische ondersteuning Voor GIS-projecten is het van cruciaal belang dat de juiste configuratie wordt vastgelegd voordat de productie begint. Klanten kunnen enkellijnstekeningen, nominale spanningsvereisten, voedingsschema's, hoogtegegevens en omgevingsdetails delen voor technisch overleg met het technische team van Usune.
| Nee. | Artikelen | Eenheid | Lastscheidingsschakelaareenheid | combinatie eenheid | Stroomonderbrekereenheid | |
| 1 | Nominale spanning | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Nominale frequentie | Hz | 50 | 50 | 50 | |
| 3 | Nominale stroom | A | 630 | 125 (afhankelijk van zekeringsstroom) | 630 | |
| 4 | Nominaal isolatieniveau | 1min Frequentie weerstond druk | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Verlichtingsimpuls weerstond spanning | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nominale kortsluiting is bestand tegen stroom | kA/sec | 25/4 | —— | 25/4 | |
| 6 | Nominale piekstroom | kA | 63 | —— | 63 | |
| 7 | Nominale kortsluitstroom | kA | 63 | Beperkt door HV-zekering | 63 | |
| 8 | Nominale kortsluitbreekstroom | kA | —— | Beperkt door HV-zekering | 25/25 | |
| 9 | Nominale transmissiestroom | A | —— | 1700/1400 | —— | |
| 10 | Nominale actieve belastingsbreekstroom | A | 630 | —— | —— | |
| 11 | Nominale breukstroom met gesloten lus | A | 630 | —— | 630 | |
| 12 | Mechanische levensduur | lastscheidingsschakelaar/CB | Tijden | 10000 | 10000 | 20000 |
| Isolatie-/grondschakelaar | 5000 | 5000 | 5000 | |||
| 13 | Circuitweerstand | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nominale laaddruk (20℃ manometerdruk) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Jaarlijks relatief lekkagepercentage gas | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP-beschermingsgraad | Kastje | IP4X | IP4X | IP4X | |
| Gastank | IP67 | IP67 | IP67 | |||
Tijdens het Cas-space raketlanceringsproject werd de USRM6-serie ingezet om de middenspanningsstroomdistributie over de lanceerfaciliteit te verzorgen, waarbij zowel de kritieke infrastructuur als de daaraan gekoppelde elektrische belastingen werden gedekt. Van distributieschakelapparatuur op een lanceerlocatie wordt verwacht dat zij de schakel-, beschermings-, isolatie- en bewakingssystemen betrouwbaar houden voor zowel essentiële apparatuur als hulpinstallaties – en stabiele prestaties leveren, zelfs in een relatief beperkte elektrische omgeving. Omdat het hoofdcircuit zich in een door SF6 omsloten geïsoleerde structuur bevindt, beschermt de USRM6-serie het grotendeels tegen externe omgevingsomstandigheden, een eigenschap die het belangrijkst is voor gespecialiseerde infrastructuur die onder strenge eisen moet opereren.
De modulaire configuratie van de schakelapparatuur gaf de opstelling eveneens voldoende speelruimte om te passen bij de distributiearchitectuur van het project. Functionele eenheden konden worden samengesteld in overeenstemming met het ontwerp van het elektriciteitsnetwerk, en de uitbreidbare hoofdbus creëerde extra speelruimte voor netwerkconfiguratie en toekomstige systeemplanning. Al met al was het de combinatie van compacte structuur, gesloten isolatie en modulair ontwerp die de USRM6-serie tot een passende middenspanningsdistributieoplossing maakte voor het Cas-space raketlanceringsproject - een oplossing die beantwoordde aan de behoefte van de faciliteit aan een betrouwbare maar ruimtebesparende elektrische infrastructuur.
De USRM6-serie is ontworpen met verwijzing naar de toepasselijke normen voor hoogspanningsschakelapparatuur en besturingsapparatuur, inclusief GB 3804-2004 voor 3,6 kV–40,5 kV hoogspannings-AC-lastscheidingsschakelaars, GB 1984-2014 voor hoogspannings-AC stroomonderbrekers, GB 16926-2009 voor HV AC-lastscheidingsschakelaar-zekeringcombinaties, GB 1985-2014 voor HV AC-isolatie schakelaars en aardingsschakelaars, en GB 3906-2006 voor 3,6 kV–40,5 kV AC met metaal omsloten schakel- en besturingsapparatuur.
Het verwijst ook naar GB/T 11022-2011 voor algemene technische vereisten voor HV-schakelapparatuur en besturingsapparatuur, GB 4208-2008 voor behuizingsbescherming, GB/T 5582-1993 voor vervuilingsgraad van externe isolatie, DL/T 404-2007 voor 3,6 kV–40,5 kV AC-metaalomsloten schakel- en besturingsapparatuur, GB/T 13384-2008 voor mechanische en elektrische producten, GB 191-2008 voor verpakkings- en transportmarkeringen, en GB 311.1-2012 voor isolatiecoördinatie bij hoogspanningstransmissie en distributieapparatuur.
Het kwaliteits- en nalevingskader van Usune omvat het ISO 9001 kwaliteitsmanagementsysteem, ISO 14001 milieubeheersystemen Managementsysteem, ISO 45001 Managementsysteem voor gezondheid en veiligheid op het werk, naleving van IEC- en GB-normen, en CE-certificering. Projectspecifieke certificering en toepasselijke normen moeten worden bevestigd volgens de bestemmingsmarkt en technische specificatie.
Het belangrijkste voordeel is de gesloten constructie van de bekrachtigde elektrische componenten in een isolerend gas omgeving. Dit maakt een compacte structuur mogelijk en vermindert de directe blootstelling van het hoofdcircuit aan externe bronnen omgevingsomstandigheden.
De USRM6-serie is ontworpen voor middenspanningstoepassingen, inclusief 24 kV- en 33 kV-configuraties. De exacte beoordeling spanning, isolatieniveau en configuratie moeten worden bevestigd volgens de projectspecificatie.
Ja. De opgegeven servicehoogte bedraagt maximaal 4000 m. Voor installaties boven de 1000 m dienen klanten Usune hiervan op de hoogte te stellen vooraf zodat de juiste gasvuldruk kan worden geëvalueerd. Er gelden speciale eisen boven 2000 m bevestigd tijdens technisch ontwerp.

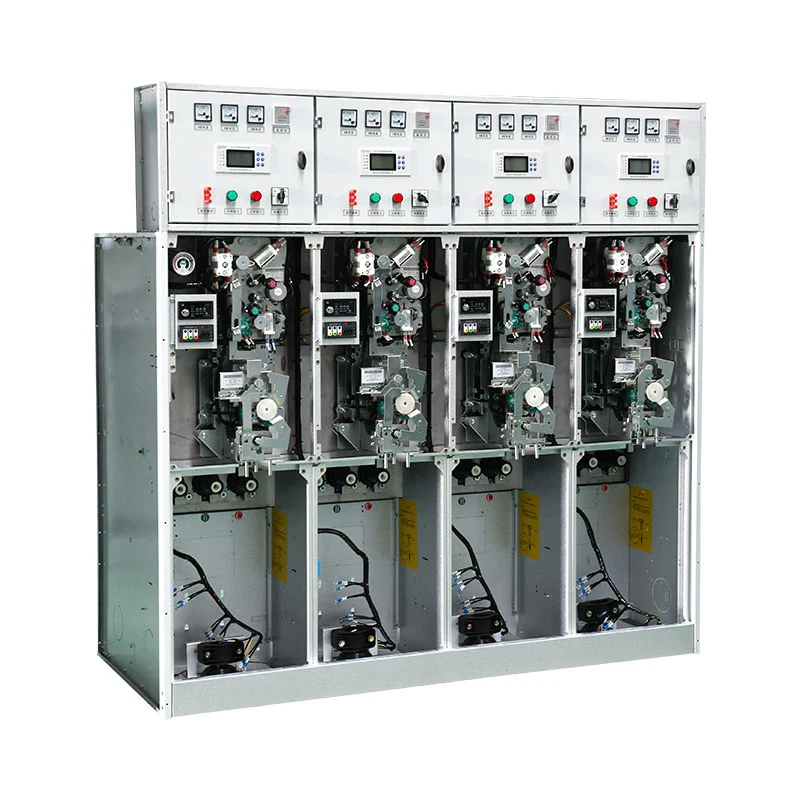

De USRM6-serie maakt gebruik van een modulair configuratieconcept. Lastscheidingsschakelaars, combinatie-eenheden, stroomonderbrekers eenheden en uitbreidbare hoofdbusopstellingen kunnen worden geselecteerd op basis van het vereiste elektrische schema.
Typische toepassingen zijn onder meer secundaire transformatorstations, industriële en mijnbouwfaciliteiten, spoorwegen, luchthavens, stedelijke distributienetwerken, woonwijken, ondergrondse voorzieningen en locaties met relatief veeleisend omgevingsomstandigheden.
Voor een nauwkeurige offerte moeten kopers de vereiste nominale spanning, het enkellijnsdiagram en het aantal feeders opgeven schakelfuncties, vereisten voor stroomonderbrekers of lastscheidingsschakelaars, busconfiguratie, installatiehoogte, omgevingsomstandigheden, beschermingseisen en bestemmingsmarkt.
Voor middenspanningsdistributieprojecten die compacte afmetingen, aanpassingsvermogen aan de omgeving en modulair vereisen configuratie en verminderde onderhoudsvereisten biedt de USRM6-serie een praktisch gasgeïsoleerd schakelapparaat oplossing.
De USRM6-serie van Usune combineert gesloten SF6-isolatie, modulaire functionele eenheden, uitbreidbare busconfiguratie, en schakel-, beveiligings-, meet- en bewakingsfuncties. Ondersteund door ISO 9001, ISO 14001, ISO 45001, IEC en GB-normen, en CE-certificering, biedt Usune een projectgerichte oplossing voor klanten die 24kv evalueren 33kv Sf6 Gis gasgeïsoleerde schakelapparatuur voor industriële, infrastructuur-, stedelijke en gespecialiseerde stroomdistributie toepassingen.
