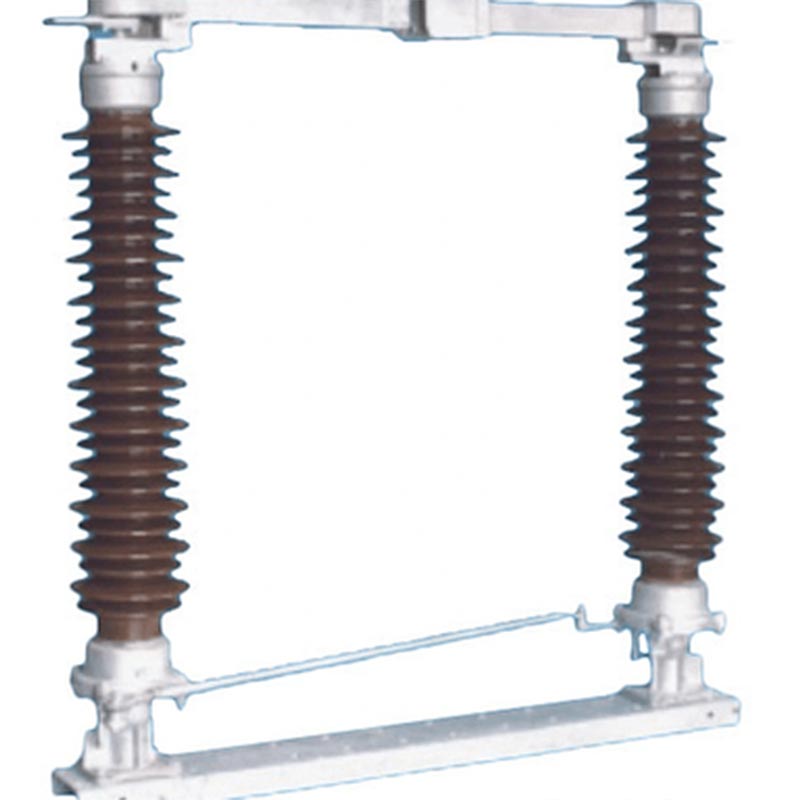

De Usune GW4-serie buitenstation-scheidingsschakelaar is een kernproduct dat onafhankelijk is ontwikkeld en vervaardigd door Usune. Het is geschikt voor AC-circuits met een nominale frequentie van 50 Hz en een nominale spanning van 35 kV 170kV. Het wordt voornamelijk gebruikt voor het openen en sluiten van circuits onder nullastomstandigheden en is een onmisbare veiligheid component in energietransmissie- en distributiesystemen. Het kan ook dienen als basiseenheid voor afgeleide producten in dezelfde serie, met een sterke uitbreidbaarheid om aan diverse projectbehoeften te voldoen.

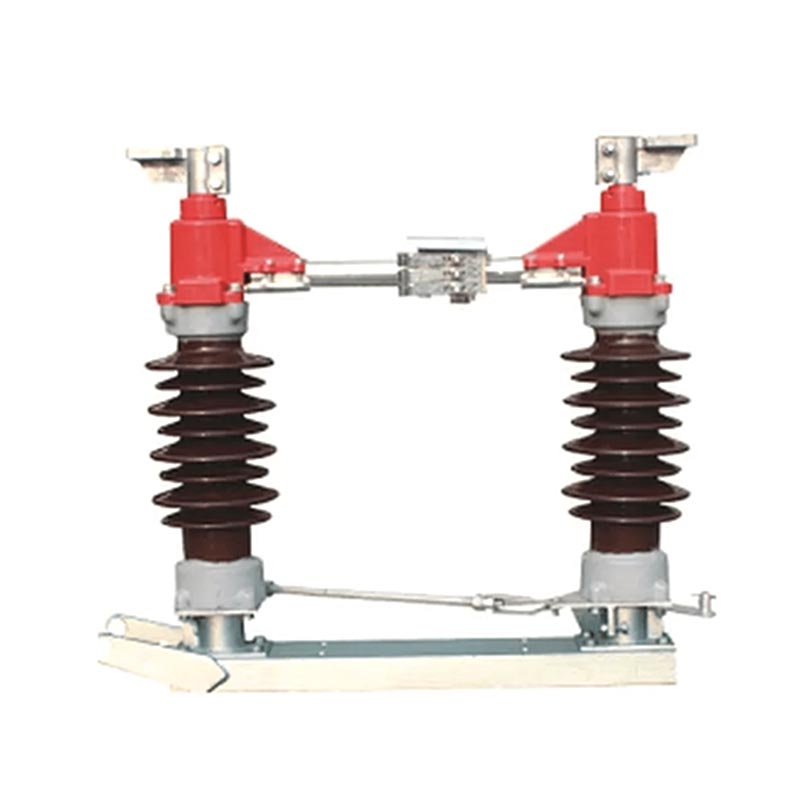

De Outdoor Substation Disconnector Switch heeft een horizontale roterende schakelstructuur, met stabiel mechanische prestaties, hoog isolatieniveau, sterke weerstand tegen vervuiling en gemakkelijke installatie en onderhoud. Het isoleert effectief de voedingen, garandeert de veiligheid van het onderhoud van elektrische apparatuur en voltooit onbelaste schakeloperaties, waardoor het geschikt is voor verschillende zware buitenomgevingen, zoals hoge temperaturen hoogte, lage temperatuur en zware vervuiling.
1. Stroomisolatie: Koppelt de apparatuur effectief los van het elektriciteitsnet, waardoor de veiligheid van het onderhoud wordt gegarandeerd
personeel en uitrusting;
2. Laadvermogen op lange termijn: kan de nominale belastingsstroom gedurende langere perioden stabiel dragen, waardoor continu vermogen wordt gegarandeerd
aanbod;
3. Onbelast schakelen: voltooit het onbelast schakelen van onbelaste lijnen en transformatoren, evenals het schakelen van busbars
operaties, die voldoen aan de flexibele aanpassingsbehoeften van het elektriciteitsnet;
4. Aardingsbeveiliging: Kan indien nodig worden geconfigureerd met een aardingsschakelaar om een betrouwbare aarding van het circuit te bereiken,
verdere verbetering van de operationele veiligheid.
Om de productkwaliteit en operationele veiligheid te garanderen, voldoet de Usune GW4-serie strikt aan de internationale normen gezaghebbende normen, waaronder IEC 62271-102 "High Voltage AC Disconnect Switches and Grounding Switches" en IEC 60694 "Algemene technische voorwaarden voor hoogspanningsschakel- en besturingsapparatuur". De fabriek implementeert een streng kwaliteitscontroleproces. Elk product ondergaat uitgebreide prestatietests voordat het de fabriek verlaat fabriek om ervoor te zorgen dat alle parameters voldoen aan de standaardvereisten.
Producttechnische parameters De Usune GW4-serie omvat meerdere modellen zoals GW4(A)-35(D)(W), GW4(A)-126(D)(W), en GW4(A)-170(D)(W), met nominale stromen variërend van 630A tot 2500A, geschikt voor verschillende spanningsniveaus en belasting scenario's. De technische kernparameters (sleutelindicatoren) zijn als volgt:
| Modelserie | Nominale spanning (kV) | Nominale stroom (A) | Nominale kortstondige weerstandsstroom (kA/s) | Blikseminslag weerstaan spanning (kV) | Weerstand hoofdcircuit (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
Daarnaast zijn de producten uitgerust met handmatige bedieningsmechanismen CS11, CS17D en CS14G en elektrische CJ2 bedieningsmechanismen. Configuraties van hulpschakelaars zijn geoptimaliseerd op basis van het mechanismetype om dit te garanderen flexibele en betrouwbare werking.
Dubbel afgedicht ontwerp, de asconstructie wordt ondersteund door twee radiale kogellagers, waardoor effectief wordt voorkomen dat binnendringen van vocht, stof en schadelijke gassen.
Het middelste contact maakt gebruik van een zelfwerkende contactvinger, waardoor er geen veer nodig is. Het vertrouwt op zichzelf elasticiteit om het contact vast te klemmen, waardoor stabiel contact wordt gegarandeerd en de onderhoudskosten worden verlaagd.
Het hoofdgeleidende circuit en de aardingsschakelaar zijn uitgerust met een vergrendelingsmechanisme, dat ervoor zorgt dat de De aardingsschakelaar kan niet sluiten als het hoofdcircuit gesloten is, en omgekeerd, waardoor verkeerde bediening wordt voorkomen.
De flexibele verbinding in de uitgaande basis is stevig bevestigd aan de geleidende staaf en de aansluitplaat. Olievrij zelfsmerende lagers zorgen voor een soepele rotatie en verlengen de levensduur.
Usune beschikt over een professioneel R&D-team met vele jaren ervaring in het ontwerpen van elektrische hoogspanningsapparatuur. De De geleidende componentstructuur van de GW4-serie heeft een nationaal gebruiksmodeloctrooi verkregen. De contactvinger maakt gebruik van een nieuw materiaal met hoge sterkte, hoge geleidbaarheid en hoge elasticiteit, waardoor problemen zoals veercorrosie worden vermeden, verminderde klemkracht als gevolg van warmtegloeien en verhoogde contactweerstand.
De GW4-serie is al vele jaren op de markt, met volwassen productietechnologie en stabiele prestaties. Roterende componenten hebben een onderhoudsvrij ontwerp en transmissieonderdelen maken gebruik van gekoppelde roestvrijstalen pinnen met molybdeendisulfidehoudende nylon bussen. Stalen componenten ondergaan thermisch verzinken om een soepele werking te garanderen werking en langdurige roestpreventie.
Als professionele fabrikant houdt Usune zich in haar productieproces strikt aan de internationale normen. De fabriek beschikt over een uitgebreid kwaliteitscontrolesysteem, dat toezicht houdt op het hele proces vanaf de inkoop van grondstoffen tot productassemblage en testen. Producten hebben talloze gezaghebbende tests en certificeringen doorstaan, en hun prestaties worden algemeen erkend in de sector.
Usune geeft prioriteit aan klanttevredenheid en biedt uitgebreid pre-salesadvies, installatiebegeleiding en onderhoudsdiensten na verkoop. Producten hebben een lange levensduur en lage onderhoudskosten, en de fabriek biedt uitgebreide after-salesondersteuning om de zorgen van klanten weg te nemen.
De Usune GW4-serie scheidingsschakelaar voor buitenstations is ontworpen voor zware buitenomgevingen en tentoonstellingen sterk aanpassingsvermogen aan de omgeving. De bedrijfsomstandigheden moeten aan de volgende vereisten voldoen: hoogte niet overschrijden 2000m; omgevingstemperatuur -40℃ tot +40℃; windsnelheid niet hoger dan 34 m/s; seismische intensiteit niet groter dan 8 graden; de dikte van het suikerglazuur mag niet groter zijn dan 10 mm; afwezigheid van zwaar stof, chemische corrosie, sterke trillingen en ontvlambare/explosieve gevaren; en een vlakke installatiefundering. Als de toepassingsomgeving van de gebruiker de Bovenstaande vereisten kan met Usune een oplossing op maat worden onderhandeld.

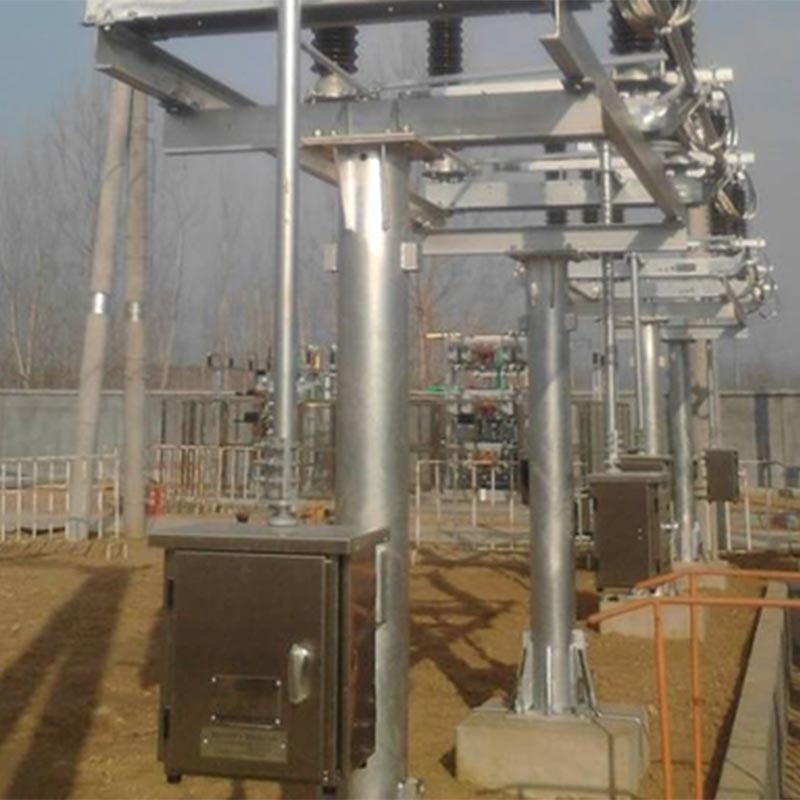

Projectnaam: 110kV renovatieproject voor buitenstations in Noord-China
Achtergrond van het project: Dit onderstation bevindt zich in een Noord-Chinese stad, waar strenge winters gelden (minimaal 20.00 uur). temperatuur -35℃) en frequente harde wind. De originele scheidingsschakelaar had last van slechte lage temperaturen weerstand, onstabiele werking en hoge onderhoudskosten. Na een uitgebreide vergelijking, het projectteam selecteerde de Usune GW4-126(D)(W)/1250 scheidingsschakelaar voor buitenstations. Usune leverde een compleet product suite- en installatiebegeleidingsdiensten.
Toepassingsresultaten: Het product heeft na de inbedrijfstelling gedurende 3 jaar stabiel gefunctioneerd en is uitstekend gebleken weerstand tegen lage temperaturen en windweerstand. De openings- en sluitingsoperaties zijn flexibel en betrouwbaar. De De zelfreinigende contactfunctie voorkomt effectief contactstoringen veroorzaakt door ophoping van stof en sneeuw, en de Het onderhoudsvrije ontwerp vermindert de dagelijkse onderhoudswerklast van het onderstation. De projecteigenaar zeer erkent de prestaties en after-sales service van Usune-producten en heeft een langdurige samenwerking getekend overeenkomst met Usune, waarin deze wordt aangewezen als de aangewezen fabrikant voor daaropvolgende renovatieprojecten voor onderstations.
A1: Inspecteer eerst visueel of de drijfstang vervormd is, of de verbinding los zit en of de klem zit los of glijdt weg. Een vervormde drijfstang moet vervangen worden; losse verbindingen en klemmen moeten zijn vastgedraaid met een momentsleutel volgens het aanhaalmoment aangegeven in de handleiding (zie Tabel 5). Als de handleiding Het bedrijfskoppel neemt aanzienlijk toe, dit kan te wijten zijn aan uitgedroogd smeermiddel op de roterende delen of roest op de as pin. Reinig en smeer de roterende delen om een soepele werking te garanderen.
A2: Het product is ontworpen om onderhoudsvrij te zijn, maar regelmatige inspectie en onderhoud worden aanbevolen om dit te garanderen stabiele werking op lange termijn: elke 2 jaar moet een eenvoudige inspectie ter plaatse worden uitgevoerd; wanneer buiten dienst, onderhoud moet elke 5 jaar of elke 2000 handelingen worden uitgevoerd; elke keer moet er een grote onderhoudsbeurt worden uitgevoerd 10 jaar of elke 5000 handelingen. Belangrijke onderhoudspunten zijn onder meer: het controleren van de integriteit van mechanische onderdelen en isolatoren, het meten van de weerstand van het geleidende hoofdcircuit, het controleren van de boutdichtheid en het testen van de bedrijfsstatus van hulpschakelaars en in elkaar grijpende elektrische componenten.
1. Volledigheid van de levering van het product: Elke geleverde hoofdschakelaar en aardingsschakelaar van de Usune GW4-serie wordt geleverd installatieaccessoires en het door de gebruiker bestelde bedieningsmechanisme, samen met een productcertificaat, installatie- en bedieningshandleiding en accessoirelijst om een vlotte installatie en gebruik te garanderen.
2. Bestelinstructies Geef bij bestelling a.u.b. aan: productmodel, naam, nominale stroom, nominale spanning, of aardingsschakelaar is geconfigureerd (enkele aarding/dubbele aarding); type, model en naam van het besturingssysteem mechanisme; voeding en spanning van het elektromagnetische slot (indien aanwezig); model- en stuurspanning van de elektrisch bedieningsmechanisme (indien aanwezig). Als er speciale technische documenten of installatieaccessoires nodig zijn, geef dit a.u.b. aan bij bestelling.
1. Vingeraanraakbasis
2. Vingeraanraking
3. Magnetische slotplaat
4. Bout
5. Contactpersoon
Figuur 2 Schematisch diagram van dominante elektrische contactpunten
1. Statische contactkop van het geslepen mes
2. Contactvinger
3. Positioneringsplaat
4. Geslepen mesbuis
Figuur 3 Schematisch diagram van de positie van de aardingsbuis en de positioneringsplaat
Figuur 4 Hijsdiagram
Fabriek, we kunnen garanderen dat onze prijs redelijk en concurrerend is.
Normaal gesproken bieden wij binnen 24 uur na ontvangst van uw aanvraag een offerte aan.
Ja, natuurlijk accepteren wij OEM.
De levertijd is afhankelijk van de bestelde hoeveelheden, normaal gesproken binnen 15-20 dagen na ontvangst van de betaling.
Alle producten worden geïnspecteerd, beginnend met de accessoires, en worden vóór vertrek onderworpen aan routinetests onze fabriek.
Maak foto's of video's van de kwaliteitsproblemen en stuur deze naar ons ter controle en bevestiging, en wij zullen er een maken tevreden oplossing voor u binnen 1-3 dagen.
12 maanden vanaf de verzenddatum.
● Wij zijn al meer dan 14 jaar gespecialiseerd in dit vakgebied en beschikken over een zeer ervaren R&D-team dat het ontwerp verzorgt
en ontwikkelingswerk voor elk project op basis van de speciale eisen van de klant.
● We hanteren een uiterst strikte kwaliteitscontroleprocedure, van componenten tot eindproducten.
● Stabiele productieperiode binnen 15-20 dagen.
● We hebben een volledige set testrapporten voor producten.
● Eénstapsoplossing geboden.
