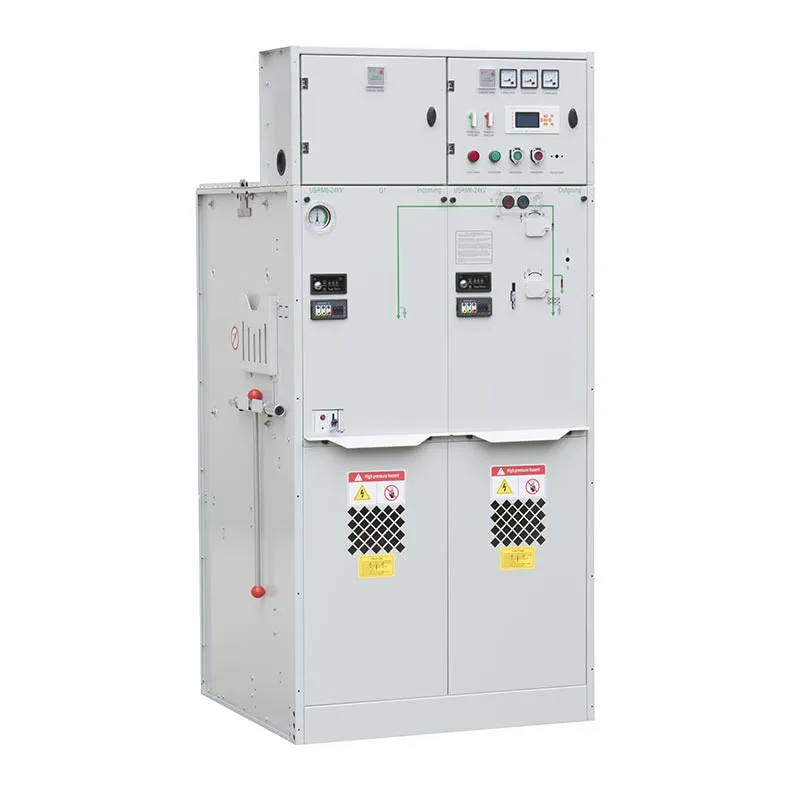

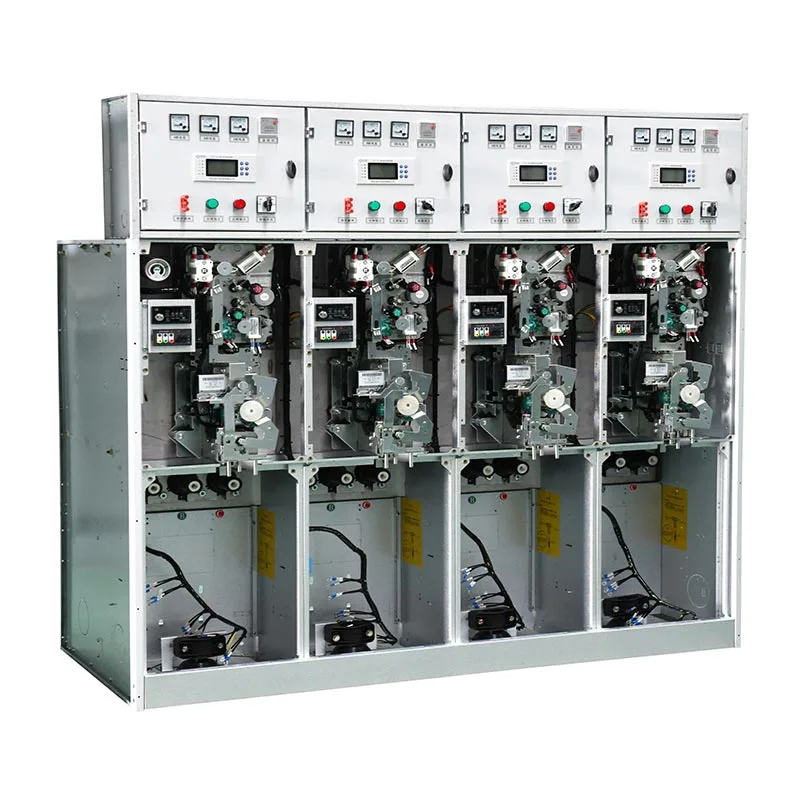

Met een volledig geïsoleerd en afgesloten primair circuit, IP67 roestvrijstalen gastank, uitbreidbaar railsysteem en betrouwbaar bedieningsmechanisme, de Usune 630A gasgeïsoleerde schakelapparatuur is geschikt voor industriële installaties, transformatoren onderstations, ringhoofdnetwerken, commerciële voorzieningen en infrastructuurprojecten waarbij compacte installatie, veiligheid en betrouwbaarheid op lange termijn zijn belangrijk.

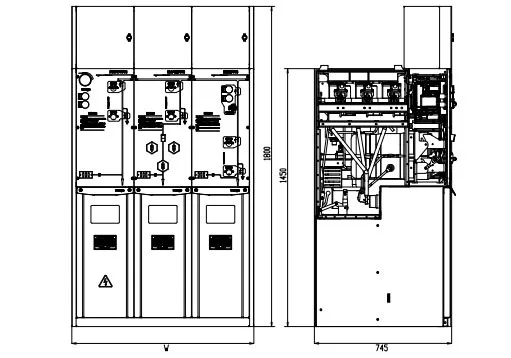

Verschillende energiedistributieprojecten vereisen verschillende schakel-, beveiligings- en meetfuncties. De USRM6 serie maakt het mogelijk C-, F-, V-, M- en PT-modules te combineren volgens het daadwerkelijke netwerkontwerp. Maximaal zes standaard functionele units kunnen worden geïntegreerd in één SF6-isolatiegastank, terwijl uitbreidbare units kunnen worden aangesloten volledig geïsoleerde en gesloten railconnectoren.
De 630A-configuratie is ontworpen voor middenspanningsdistributiesystemen die een hogere stroomsterkte vereisen vermogen. Het kan worden geconfigureerd voor inkomende en uitgaande feeders, transformatorverbindingen, ringnetwerken en andere distributieregelingen volgens het elektrische systeem van de klant.
De hoofdrail en primaire schakelcomponenten zijn ingesloten in een roestvrijstalen gelaste gastank met IP67 bescherming. Deze structuur helpt de interne elektrische componenten te isoleren tegen stof, binnendringend water, condensatie en andere externe omgevingsinvloeden, waardoor de schakelapparatuur geschikt is voor veeleisende installatieomgevingen.
Het primaire circuit is ingesloten in de gastank en via geïsoleerde bussen verbonden met externe circuits en volledig geïsoleerde, scheidbare connectoren, waardoor directe blootstelling aan onder spanning staande componenten wordt verminderd. Het systeem ook omvat een drukontlastingsapparaat, een drukafvoerkanaal en een mechanisch vergrendelingssysteem om de druk te verminderen operationele risico's en het voorkomen van onjuiste schakelhandelingen.
Usune ontwikkelt en ontwerpt zelfstandig het veerbedieningsmechanisme voor de USRM6-serie. Het mechanisme is gecontroleerd door ontwerp-, productie- en inbedrijfstellingsprocessen om de mechanische consistentie te verbeteren, operationele stabiliteit en betrouwbaarheid op lange termijn.
De C-eenheid is ontworpen voor belastingschakeling en distributiecontrole. Het is geschikt voor inkomende en uitgaande feeder toepassingen en ringnetwerksystemen waarbij betrouwbare belastingschakeling vereist is.
De F-eenheid combineert een lastscheidingsschakelaar met zekeringen om schakel- en beveiligingsfuncties te bieden. Het is bijzonder geschikt voor transformatorvoedingstoepassingen die compacte beveiligingsapparatuur vereisen.
De V-eenheid maakt gebruik van een stroomonderbreker voor toepassingen die uitgebreide schakel- en beveiligingsfuncties vereisen. Het is geschikt voor feeders en distributiepunten waar circuitonderbreking en beschermingscoördinatie belangrijk zijn.
De M-eenheid biedt een speciale configuratie voor elektrische metingen en meetvereisten. Het kan zijn geïntegreerd met andere functionele modules om een compleet middenspanningsdistributiesysteem te creëren.
De PT-unit is ontworpen voor railspanningsmeting en gerelateerde monitoringvereisten. Het kan gecombineerd worden met andere modules volgens het ontwerp van het elektrische systeem.
| Nee. | Artikelen | Eenheid | Lastscheidingsschakelaareenheid | combinatie eenheid | Stroomonderbrekereenheid |
| 1 | Nominale spanning | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominale frequentie | Hz | 50 | 50 | 50 |
| 3 | Nominale stroom | A | 630 | 125 (afhankelijk van zekeringsstroom) | 630 |
| 4 | Nominaal isolatieniveau‑1min Frequentiehoudspanning‑Interfase, aarde | kV | 42/65 | 42/65 | 42/65 |
| Nominaal isolatieniveau - 1 min. Frequentie is bestand tegen spanningsisolatieafstand | kV | 48/79 | 48/79 | 48/79 | |
| Nominaal isolatieniveau - 1 min. Frequentie-houdspanning - Regel- en hulpcircuit | kV | 2/2 | 2/2 | 2/2 | |
| Nominaal isolatieniveau - Lichtimpuls-houdspanning - Interfase, aarde | kV | 75/125 | 75/125 | 75/125 | |
| Nominaal isolatieniveau - Verlichtingsimpuls is bestand tegen spanningsisolatieafstand | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominale kortsluiting is bestand tegen stroom | kA/sec | 25/4 | —— | 25/4 |
| 6 | Nominale piekstroom | kA | 63 | —— | 63 |
| 7 | Nominale kortsluitstroom | kA | 63 | Beperkt door HV-zekering | 63 |
| 8 | Nominale kortsluitbreekstroom | kA | —— | Beperkt door HV-zekering | 25/25 |
| 9 | Nominale transmissiestroom | A | —— | 1700/1400 | —— |
| 10 | Nominale actieve belastingsbreekstroom | A | 630 | —— | —— |
| 11 | Nominale breukstroom met gesloten lus | A | 630 | —— | 630 |
| 12 | Mechanische levensduurschakelaar/CB | Tijden | 10000 | 10000 | 20000 |
| Mechanische levensduur-isolatie/aardingsschakelaar | Tijden | 5000 | 5000 | 5000 | |
| 13 | Circuitweerstand | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominale laaddruk (20℃ manometerdruk) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Jaarlijks relatief lekkagepercentage gas | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-beschermingsgraad-kast | IP4X | IP4X | IP4X | |
| IP-beschermingsgraad-Gastank | IP67 | IP67 | IP67 |
Het belangrijkste voordeel van de USRM6-serie is het vermogen om zich aan te passen aan verschillende distributienetwerkstructuren. Klanten kan C-eenheden gebruiken voor het schakelen van belastingen, F-eenheden voor transformatorbeveiliging, V-eenheden waar stroomonderbrekerbeveiliging is vereist, en M- of PT-eenheden wanneer meting en spanningsmeting nodig zijn.
Voor ringhoofdnetwerktoepassingen kunnen verschillende modules worden gecombineerd tot een ringhoofdkast. Wanneer toekomstige uitbreiding Is vereist, zorgen volledig geïsoleerde en gesloten railconnectoren ervoor dat extra units kunnen worden aangesloten zonder dat de connectoren hoeven te worden gewijzigd basis schakelplatform.
De roestvrijstalen gastank biedt IP67-bescherming en helpt voorkomen dat stof en water de primaire tank binnendringen apparatuur compartiment. De gesloten structuur biedt ook kortstondige bescherming tegen overstromingen en condensatie.
Dit ontwerp is waardevol voor industriële installaties, ondergrondse onderstations en andere locaties waar vocht, stof of milieuverontreiniging kan conventionele elektrische apparatuur aantasten.
| Belangrijke overweging | Usune 630A gasgeïsoleerde schakelapparatuur | Conventionele luchtgeïsoleerde schakelapparatuur |
| Primair circuit | Volledig ingesloten in gastank | Meer blootgesteld aan de omgeving |
| Bescherming | IP67-gastank | Meer afhankelijk van de installatieomstandigheden |
| Configuratie | Modulaire combinatie C/F/V/M/PT | Meestal vaste kastconfiguratie |
| Uitbreiding | Uitbreidbare geïsoleerde railaansluiting | Kan extra installatieruimte vereisen |
| Installatie | Compacte structuur | Vereist doorgaans een grotere speling |
| Aanpassingsvermogen aan het milieu | Verminderde invloed van stof en vocht | Meer afhankelijk van omgevingsomstandigheden |
| Veiligheid | Gesloten primair circuit en mechanische vergrendeling | Bescherming is afhankelijk van de structuur van de apparatuur |
Voor fabrieken met meerdere feeders en transformatoraansluitingen kunnen klanten C-, F- en V-units combineren verschillende circuitfuncties. De modulaire structuur vereenvoudigt de systeemconfiguratie terwijl de omsloten primaire structuur circuit ondersteunt een betrouwbare werking in industriële omgevingen.
Waar de installatieruimte beperkt is, maakt de compacte, gasgeïsoleerde structuur schakelen, beveiligen en meten mogelijk functies die in een kleinere footprint kunnen worden geïntegreerd. M- en PT-units kunnen worden toegevoegd als het project speciale aandacht vereist meetfuncties.
Voor ringnetwerktoepassingen kunnen meerdere functionele modules worden gecombineerd tot een ringhoofdkast. De uitbreidbaar railsysteem biedt extra flexibiliteit wanneer het distributienetwerk toekomstige uitbreiding vereist.
Een productieklant selecteerde Usune 630A gasgeïsoleerde schakelapparatuur voor een upgrade van de middenspanningsdistributie. De klantgericht op compacte installatie, betrouwbare werking en toekomstige uitbreiding. Na aanmelding de klant waardeerde de modulaire C/F/V/M/PT-configuratie, die de systeemintegratie vereenvoudigde en de ruimte verbeterde gebruik.
Voor een ringhoofdverdeelproject had de klant behoefte aan flexibele schakel- en beveiligingsfuncties. De USRM6 serie voldeed aan de eis door uitbreidbare modulecombinaties en geïsoleerde railverbindingen. De klant herkende de stabiele werking, het compacte ontwerp en de handige systeemuitbreidingsmogelijkheden.
Een klant die in een omgeving met hoge luchtvochtigheid opereert, heeft gasgeïsoleerde schakelapparatuur van Usune gekozen vanwege de IP67-waarde gesloten gastankontwerp. De klant waardeerde de verbeterde bescherming tegen vocht, condensatie en externe invloeden vervuiling, waardoor de onderhoudsvereisten worden verminderd.
Zhejiang Usune Elektrisch Co., Ltd. heeft managementsystemen opgezet volgens ISO 9001 Quality Management System, ISO 14001 Milieumanagementsysteem en ISO 45001 Managementsysteem voor gezondheid en veiligheid op het werk.
Om aan de verschillende internationale marktvereisten te voldoen, zijn de middenspanningsschakelaarproducten van Usune relevant geworden IEC- en GB-standaardtypetests, waarbij toepasselijke producten CE-certificering verkrijgen. Deze certificeringen en kwaliteit managementsystemen ondersteunen een consistente productiekwaliteit en bieden klanten documentatie tijdens technische processen evaluatie en projectaanbesteding.
Zhejiang Usune Elektrisch Co., Ltd. combineert modulair schakelmateriaalontwerp, volledig gesloten IP67-gasisolatie, flexibel functionele configuraties en kwaliteitsbeheer om betrouwbare middenspanningsdistributieoplossingen te bieden.
Voor klanten die gasgeïsoleerde schakelapparatuur van 630A kopen, kan Usune geschikte configuraties leveren volgens schakelfuncties, beschermingseisen, meetbehoeften, railopstellingen en installatie omstandigheden. Hierdoor kunnen klanten een compact en flexibel schakelsysteem bouwen rond hun werkelijke vermogen distributievereisten.
630A verwijst naar de nominale stroomconfiguratie van de schakelapparatuur. De werkelijke bedrijfsstroom, spanningsniveau en De elektrische configuratie moet worden geselecteerd op basis van het distributiesysteem en het project van de klant vereisten.
Het systeem ondersteunt C lastscheidingsschakelaareenheid, F lastscheidingsschakelaar + zekeringcombinatie-eenheid, V stroomonderbrekereenheid, M Meeteenheid en PT-busbar PT-eenheid. Deze modules kunnen worden gecombineerd volgens de gewenste stroomverdeling functies.
Er kunnen maximaal zes standaard module-eenheden worden gevormd binnen één SF6-isolatiegastank. Uitbreidbare configuraties zijn dat ook beschikbaar via volledig geïsoleerde en gesloten railconnectoren.
De gastank heeft een IP67-beschermingsgraad, waardoor het primaire circuit wordt beschermd tegen stof, binnendringend water, condensatie en kortstondige overstromingen.
