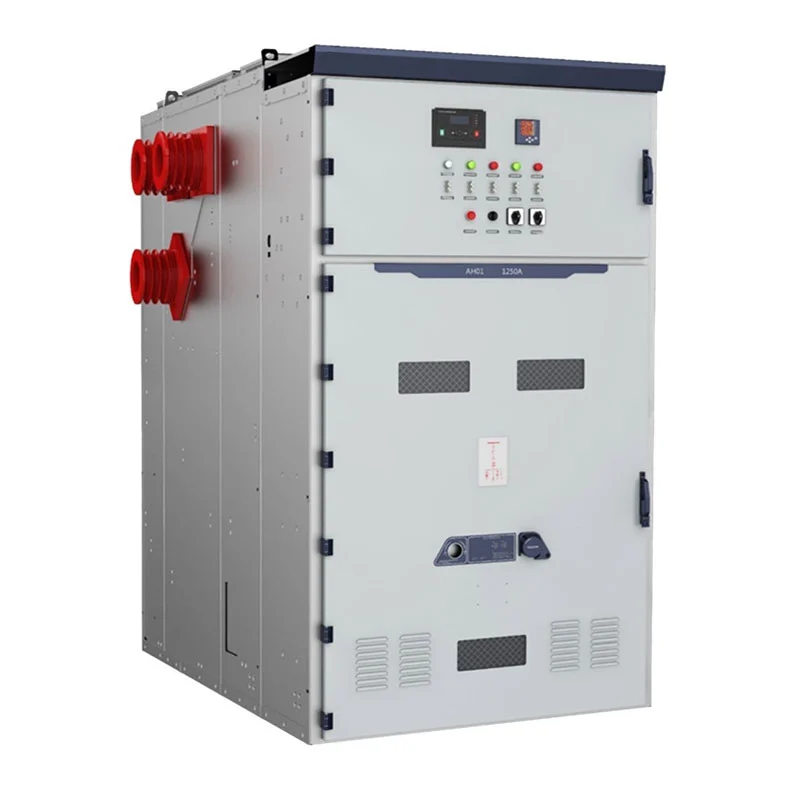

Het KYN61-40.5 33kV VCB-schakelpaneel voor binnen is ontwikkeld voor projecten die een binnenhuisinstallatie met een hogere spanning vereisen distributieplatform. De configuratie combineert een uittrekbare vacuümstroomonderbreker, met metalen behuizing constructie, gescheiden elektrische compartimenten, railsystemen, kabelverbindingen en secundaire besturingsapparatuur in een geïntegreerd assortiment schakelapparatuur.
Usune opereert onder de managementsystemen ISO 9001, ISO 14001 en ISO 45001. De apparatuur is ontworpen volgens toepasselijke IEC- en GB-normen, met CE-certificering beschikbaar voor toepasselijke markten.
Voor distributiesystemen van de 33kV- en 36kV-klasse vereist de selectie van schakelapparatuur meer dan alleen het matchen van de nominale spanning. Ingenieurs moeten rekening houden met het isolatieniveau, de belastingsstroom, de foutstroom, de voedingsconfiguratie en de transformator capaciteit, kabelaansluiting, beschermingscoördinatie en de installatieomgeving.
Het KYN61-40.5 33kV VCB-schakelpaneel voor binnen is bedoeld voor middenspanningsdistributie binnenshuis, waar deze elektrische parameters moeten worden gecoördineerd binnen een compleet stroomdistributiesysteem.
Vergeleken met schakelapparatuur met een lagere spanning legt de hogere systeemspanning een grotere nadruk op isolatie coördinatie en kortsluitprestaties. Usune kan de apparatuur configureren volgens de elektrische parameters verstrekt door de klant.
De apparatuur maakt gebruik van een met metaal omsloten architectuur om de primaire en secundaire elektrische secties te organiseren. De belangrijkste Het circuit omvat de vacuümstroomonderbreker, railverbindingen, kabelaansluitgebied en bijbehorende aarding componenten.
Secundaire apparatuur kan worden geregeld voor bescherming, meting, controle, indicatie en communicatie de projectvereisten.
Met deze configuratie kan de reeks schakelapparatuur worden ontworpen rond het daadwerkelijke elektrische netwerk in plaats van er gebruik van te maken voor iedere toepassing één vaste kastopstelling.
Bij hogere spanningsniveaus wordt beschermingscoördinatie een belangrijk onderdeel van het systeemontwerp. De stroomonderbreker, beveiligingsrelais, transformator, kabel en stroomopwaartse apparatuur moeten worden geselecteerd op basis van de berekende fout omstandigheden en beschermingsfilosofie.
De vacuümstroomonderbreker zorgt voor de primaire schakel- en onderbrekingsfunctie. De bijbehorende bescherming en besturingssysteem kan worden geconfigureerd volgens het elektrische ontwerp van de klant.
Metalen scheidingswanden tussen functionele secties helpen bij het organiseren van de interne elektrische lay-out, terwijl de druk wordt ontlast De opstelling biedt een gecontroleerd pad voor drukontlading in het geval van een interne fout.
Een binnenkomende kast ontvangt stroom van het stroomopwaartse elektriciteitsnetwerk en brengt deze over naar de busbar van de schakelapparatuur systeem. Nominale stroom, beveiligingsapparatuur, meetvereisten en kabelconfiguratie moeten worden bepaald uit het projectontwerp.
Uitgaande kasten distribueren stroom naar transformatoren, motoren, productieapparatuur of andere stroomafwaartse belastingen. De huidige nominale en beveiligingsinstellingen moeten overeenkomen met de aangesloten belasting.
Configuraties voor PT- en spanningsmetingen kunnen worden opgenomen als het project spanningsbewaking vereist, beveiligingsfuncties of elektrische metingen.
Opstellingen voor het segmenteren van bussen kunnen het distributiesysteem in afzonderlijke secties verdelen en de elektriciteit ondersteunen operationele strategie gedefinieerd door de projectingenieur.
Er kunnen meetconfiguraties worden geleverd voor toepassingen die energiemeting en elektrische parameters vereisen toezicht houden.

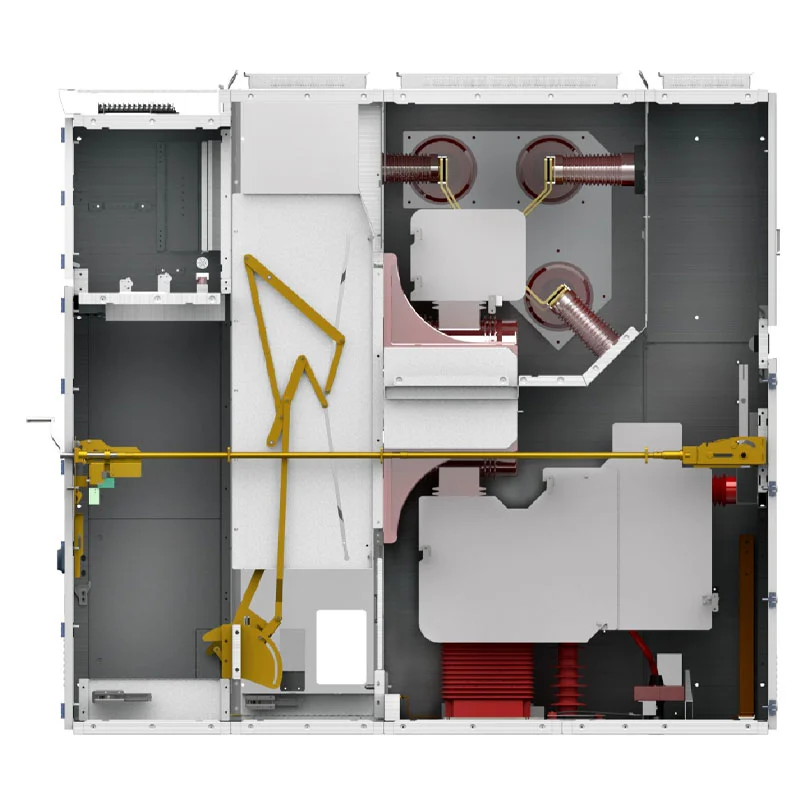

De kast is georganiseerd in gedefinieerde elektrische secties, waaronder het onderbrekercompartiment, het railcompartiment, kabelcompartiment en instrument-/bedieningscompartiment.
In het onderbrekergedeelte bevinden zich de vacuümstroomonderbreker en het bijbehorende bedieningsmechanisme. Het railgedeelte biedt de belangrijkste elektrische verbinding tussen kasten, terwijl het kabelcompartiment ruimte biedt voor inkomende en uitgaande kabelverbindingen.
Het instrument- en besturingsgedeelte bevat secundaire componenten die nodig zijn voor bescherming, meting, controle en indicatie.
Deze opstelling geeft ingenieurs een duidelijke interne architectuur bij het plannen van de installatie, kabelgeleiding, inbedrijfstelling en onderhoud.
De apparatuur is voorzien van een mechanisch vergrendelingssysteem dat is ontworpen om onjuiste bedieningsvolgorden te beperken.
Het vijfvoudige mechanisme is bedoeld om onjuiste werking van de stroomonderbreker en beweging van de uittrekbare stroom te voorkomen unit onder belasting, sluit de aardingsschakelaar terwijl deze onder spanning staat, bekrachtig het circuit terwijl de aardingsschakelaar ingeschakeld is gesloten blijft en onbedoelde toegang tot onder spanning staande compartimenten.
Er is ook een aan de bovenkant gemonteerd drukontlastingsapparaat in de kaststructuur ingebouwd om voor gecontroleerde druk te zorgen vrijgave tijdens een interne foutconditie.
Het KYN61-40.5 33kV VCB-schakelpaneel voor binnen kan worden geconfigureerd voor inkomende stroom, transformatoraansluitingen, uitgaande feeders, bussecties, metingen en spanningsmetingen in binnenstations.
Elektriciteitscentrales kunnen de schakelapparatuur gebruiken voor middenspanningshulpdistributie, generatorgerelateerde elektrische systemen, transformatorvoedingen en stroomafwaartse stroomdistributie.
Grote industriële faciliteiten kunnen verschillende voedingsconfiguraties gebruiken voor motoren, transformatoren, productiesystemen, pompen, compressoren en elektrische hulpapparatuur.
Mijnbouwactiviteiten met elektrische belastingen met een hoger vermogen kunnen de schakelapparatuur configureren rond transformatorvoedingen, motoren, ventilatieapparatuur, pompsystemen en verwerkingsfaciliteiten.
De apparatuur is ook geschikt voor gespecialiseerde infrastructuur waar de elektriciteitsdistributie moet worden gecoördineerd met meerdere gebouwen, apparatuurruimtes en hulpsystemen.
Het Cas-space Rocket Launch Project is een projectreferentie voor Usune middenspanningsschakelapparatuurtoepassingen.
Een raketlanceringsfaciliteit omvat gespecialiseerde infrastructuur en meerdere elektrische belastingen die over het hele gebied zijn verdeeld verschillende functionele gebieden. Het stroomdistributiesysteem heeft daarom gecoördineerde inkomende circuits, feeder, nodig bescherming, elektrische isolatie, meting en controle.
Voor dit project werd het schakelmateriaal toegepast als onderdeel van de middenspanningsdistributie van de site regeling. Het project vereiste dat elektrische apparatuur moest worden geïntegreerd met de bredere infrastructuur behandeld als een onafhankelijke kastinstallatie.
Deze toepassing demonstreert de ervaring van Usune met het leveren van middenspanningsdistributieapparatuur voor gespecialiseerde bedrijven engineeringprojecten met specifieke elektrische systeemvereisten.
| Item | Specificatie |
| Serie | KYN61 |
| Nominale spanning | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Nominale frequentie | 50 Hz / 60 Hz |
| Nominale stroom | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominale kortsluitbreekstroom | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Geschatte kortstondige weerstandsstroom | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beschermingsgraad | IP4X externe behuizing / IP2X interne compartimenten |
| Omgevingstemperatuur | -15°C tot +40°C |
| Relatieve vochtigheid | Daggemiddelde ≤95%; maandgemiddelde ≤90% |
| Hoogte | ≤1000m, met reductie voor grotere hoogte |
| Installatie | Binnen |
| Systeem | Driefasige wisselstroom |
De uiteindelijke elektrische configuratie moet worden bevestigd op basis van de werkelijke projectspanning, stroom, foutniveau, isolatievereisten, beschermingsschema en installatievoorwaarden.
Voor een schakelinstallatieproject van de 33kV-klasse moet de aanschaf gebaseerd zijn op het volledige elektrische systeem in plaats van op het volledige elektrische systeem kasthoeveelheid alleen. Het projectteam moet de nominale systeemspanning, de continue belastingsstroom, kortsluitniveau, hoeveelheid feeder, transformatorcapaciteit, kabelopstelling, beschermingseisen en vereist meetfuncties.
Voor grotere projecten kan de line-up verschillende kastfuncties bevatten. Inkomend, uitgaand, PT, meting, bus sectionalizer- en isolatieconfiguraties kunnen worden gecombineerd volgens het elektrische enkellijnsdiagram.
Deze aanpak helpt mismatches tussen de schakelapparatuur en aangesloten transformatoren, kabels, beveiligingsapparatuur, en stroomafwaartse belastingen.
De uiteindelijke kastopstelling kan worden ontwikkeld volgens de elektrische architectuur van het project. Anders aantallen inkomende en uitgaande circuits kunnen worden gerangschikt in een gecoördineerde opstelling van schakelapparatuur.
Een typisch distributiesysteem kan een inkomende kast omvatten die is aangesloten op de stroomopwaartse stroombron, meerdere uitgaande kasten die transformatoren of grote belastingen voeden, en extra PT- of meetkasten voor spanning meting en energiemonitoring.
Wanneer het project twee stroombronnen of verdeelde bussecties vereist, kunnen er ook bussectie-functies zijn opgenomen in de line-up.
Deze configuratiemethode maakt de apparatuur geschikt voor zowel individuele onderstations als grotere kasten met meerdere kasten distributiesystemen.

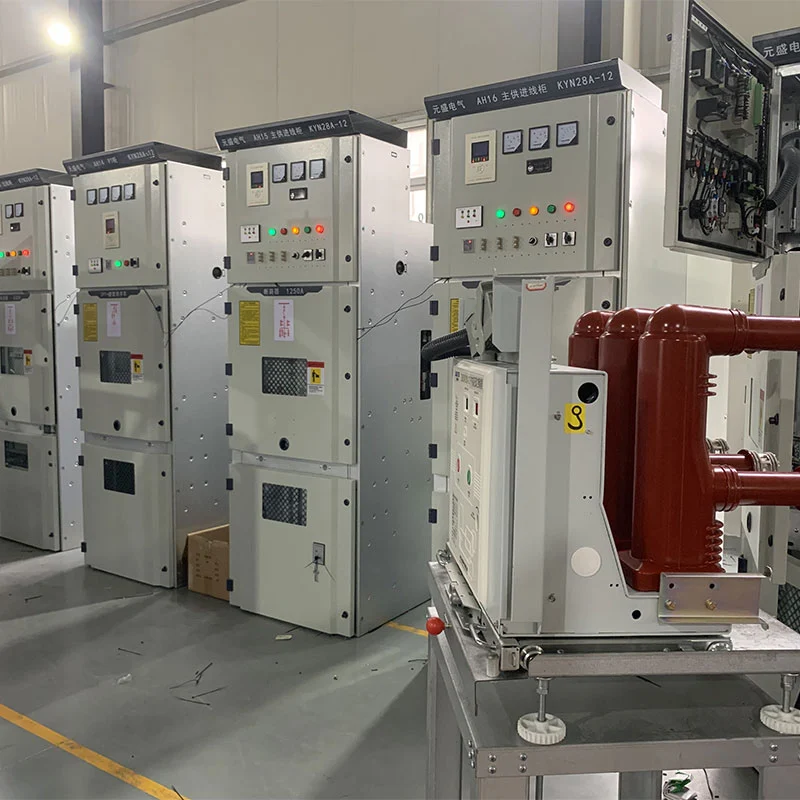

Vóór levering ondergaat de voltooide schakelinstallatie een inspectie van de kastconstructie, aansluitingen van het primaire circuit, secundaire bedrading, mechanische bediening en relevante elektrische functies.
Het uittrekbare mechanisme, de werking van de stroomonderbreker, de vergrendelingsfuncties, de aardingsopstelling en de kast constructie worden gecontroleerd tijdens het productie-inspectieproces.
Usune kan relevante inspectiegegevens en testdocumentatie verstrekken op basis van de projectvereisten klanten, EPC-aannemers en externe inspecteurs om de apparatuur vóór verzending te verifiëren.
De waarde van een middenspanningsschakelsysteem is niet beperkt tot het initiële elektrische vermogen. Voor groot infrastructuur- en industriële projecten, de apparatuur moet ook de georganiseerde, geplande operatie ondersteunen onderhoud, toekomstig circuitbeheer en stabiele integratie met het bredere stroomdistributienetwerk.
De gecompartimenteerde constructie van het KYN61-40.5 33kV Indoor VCB-schakelpaneel biedt een gedefinieerde opstelling voor primaire en secundaire apparatuur, terwijl het ontwerp van de uittrekbare stroomonderbreker de schakeleenheid mogelijk maakt verplaatst voor inspectie en onderhoud.
Voor faciliteiten waar de elektriciteitsdistributie naar verwachting vele jaren zal blijven functioneren, kan deze combinatie helpen creëren een beter beheersbaar middenspanningsdistributiesysteem en vereenvoudigen de toekomstige onderhoudsplanning.
De geleverde specificatie omvat configuraties van 3,6 kV, 7,2 kV, 12 kV, 24 kV en 36 kV. De werkelijke nominale spanning moet worden bevestigd volgens het stroomsysteem van de klant.
De meegeleverde specificatie vermeldt een nominale configuratie van 36 kV, die kan worden overwogen voor systemen van de 33 kV-klasse tot bevestiging van de feitelijke systeemvereisten, het isolatieniveau en de toepasselijke normen.
Het wordt gebruikt voor het ontvangen, distribueren, schakelen, beschermen, meten en regelen van middenspanningsstroom driefasige wisselstroomsystemen voor binnenshuis.
De geleverde configuraties variëren van 630A tot 3150A. De juiste beoordeling moet worden geselecteerd op basis van het maximum continue belasting en projectontwerp.
Beschikbare nominale waarden zijn onder meer 25 kA, 31,5 kA, 40 kA en 50 kA, waarbij de toepasselijke waarde wordt bepaald door de berekende fout niveau van het elektrische systeem.
Ja. Usune kan inkomende, uitgaande, PT-, meet-, bus-sectionalizer- en isolatiefuncties configureren volgens het enkellijnsdiagram en de technische vereisten van de klant.
Usune opereert onder de managementsystemen ISO 9001, ISO 14001 en ISO 45001. De producten zijn ontworpen volgens toepasselijke IEC- en GB-normen, met CE-certificering beschikbaar voor toepasselijke configuraties.
Ja. Usune kan technische specificaties, testrapporten, tekeningen en andere projectdocumentatie verstrekken klant- en technische eisen.
De standaardconfiguratie is ontworpen voor installatie binnenshuis. Speciale omstandigheden zoals grote hoogte, hoog vochtigheid of ongebruikelijke omgevingsomstandigheden moeten worden bevestigd voordat u bestelt.
