Kyn28 Schakelkast 10kv

De Usune Kyn28-schakelapparatuur 10 kV is geschikt voor driefasige AC 50 Hz, 3,6 ~ 12 kV enkele busbar en enkele busbar gesegmenteerd voedingssystemen en beschikt over uitgebreide "vijf-proof" functies. Het handkargedeelte van de kast kan worden uitgerust met kerncomponenten zoals vacuümstroomonderbrekers en vacuümschakelaars. Vacuümstroomonderbrekers van merken als ABB VD4, Schneider HVX en Usune VS1 kunnen worden geselecteerd. Dit is momenteel de complete set van mainstream indoor hoogspanningssystemen kracht distributieapparatuur, voornamelijk gebruikt voor stroomtransmissie en -ontvangst in verschillende onderstations en distributie stations, en voor circuitcontrole, bescherming en monitoring.

Laagspanningsschakelapparatuur

Middenspanningsschakelapparatuur

Vereisten voor de gebruiksomgeving

• Omgevingsluchttemperatuur: Bovengrens +40℃, ondergrens -15℃;
• Relatieve vochtigheid: daggemiddelde niet hoger dan 95%, maandgemiddelde niet hoger dan 90%;
• Hoogte: 1000m en lager;
• Seismische intensiteit: niet hoger dan 8 graden;
• Geen brand- of explosiegevaar, geen ernstige vervuiling, geen chemische corrosie en geen hevige trillingen. Als de operationeel omgeving de normale omstandigheden overschrijdt die zijn gespecificeerd in GB3906, moeten de gebruiker en de fabrikant onderhandelen en bepalen de juiste voorwaarden.

Technische parameters

• Nominale spanning: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Nominale frequentie: 50/60 Hz;
• Nominale stroom: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nominale kortstondige weerstandsstroom (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Nominaal isolatieniveau: 42 kV (1 min stroomfrequentie, tussen elektroden/naar aarde), 48 kV (open contact); 75kV (blikseminpuls, tussen elektroden/naar aarde), 85 kV (open contact, piekwaarde);
• Beschermingsklasse: behuizing IP4X-beschermingsgraad, IP2X-bescherming voor compartimenten;
• Kasttypes: kasten voor inkomende lijnen, kasten voor uitgaande lijnen, kasten voor transformatorbescherming, railbinders kasten, scheidingsschakelkasten, railhefkasten, PT/VT-kasten, etc.;
• Kastafmetingen: breedte 650 mm/800 mm/1000 mm, hoogte 2300 mm, diepte 1450 mm.

Kernvoordelen

1. Uitgebreide veiligheidsbescherming

De Kyn28 Switchgear 10kV heeft een gepantserde metalen omsloten structuur, waarbij elk functioneel compartiment onafhankelijk is gescheiden. Gecombineerd met mechanische en elektrische vergrendelingen, realiseert het volledig vijfvoudige vergrendeling, elimineren het risico van een verkeerde bediening. De beschermingsgraad van de behuizing bereikt IP4X en de compartimentbescherming is IP2X, verder het verbeteren van de mogelijkheden voor veiligheidsbescherming.

2. Stabiele en betrouwbare prestaties

Ontworpen en vervaardigd in strikte overeenstemming met de internationale IEC-normen en het ISO-kwaliteitsmanagementsysteem, Door gebruik te maken van hoogwaardige vacuümcomponenten is hij compatibel met verschillende bekende merken vacuümstroomonderbrekers sterk is bestand tegen kortsluiting, past zich aan een breed spannings- en stroombereik aan en is geschikt voor de lange termijn continu operatie.

3. Handige installatie en onderhoud

Het verwijderbare trolley-ontwerp zorgt voor snelle en gemakkelijke inspectie en vervanging. De compacte structuur ondersteunt voorkant onderhoud, waardoor ruimte en stilstand worden bespaard. Gestandaardiseerde kastafmetingen passen zich aan verschillende installatiescenario's aan, wat resulteert in een hoge installatie-efficiëntie.

4. Brede toepasbaarheid

De Kyn28 Switchgear 10kV dekt alle spanningsniveaus van 3,6 tot 24kV, is compatibel met 50/60Hz dubbele frequentie systemen, en biedt verschillende kasttypes om te voldoen aan de stroomdistributiebehoeften van verschillende industrieën, zoals energiecentrales, onderstations, industriële en mijnbouwbedrijven en hoge gebouwen. Het kan zich ook aanpassen aan verschillende conventionele werkomgevingen.

Real-world toepassingscasus

Bij een renovatieproject voor een onderstation van 110 kV in een bepaalde stad werden 28 Usune KYN28-12-schakelapparatuur geselecteerd. De uitrusting bereikt een hoog ruimtegebruik, snelle inbedrijfstelling en een betrouwbaarheidspercentage van 99,98% na inbedrijfstelling, aanzienlijk het verbeteren van het veiligheidsniveau van het stroomdistributienetwerk. In dit project wordt de schakelapparatuur aangepast aan de omgevingseisen van de locatie, inclusief hoogte, temperatuur en vochtigheid, en een geschikt vacuümcircuit Het onderbrekermodel is geselecteerd om perfect te voldoen aan de stroomdistributiebehoeften van het onderstation.

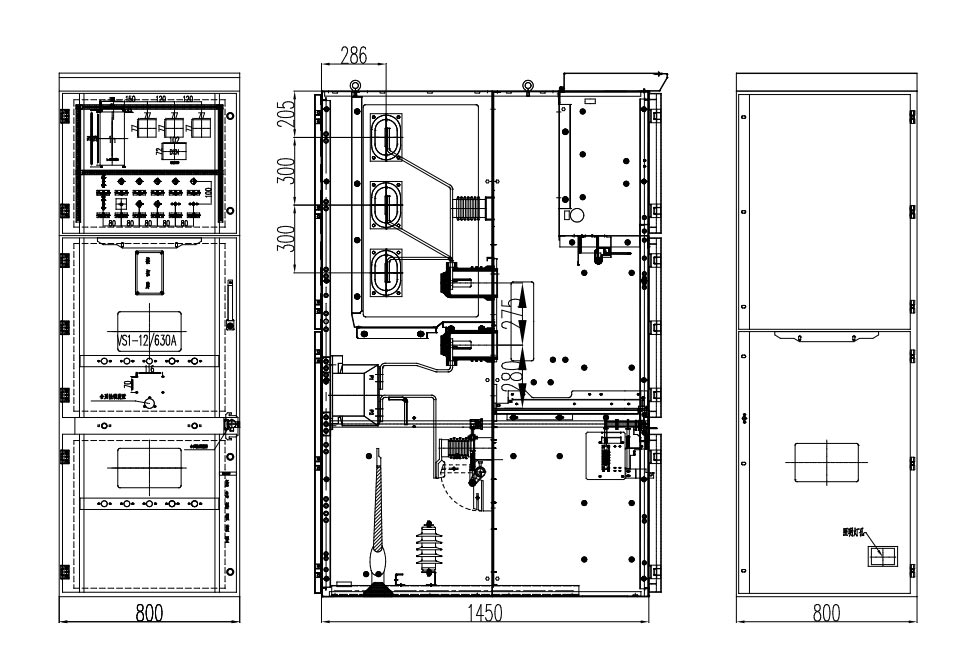

Product externe dimensie

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Wat zijn de specifieke "vijf-proof" functies van de KYN28-schakelapparatuur?

A: Deze omvatten voornamelijk het voorkomen van het per ongeluk openen en sluiten van stroomonderbrekers en het voorkomen van duwen of trekken de handkar onder belasting, waardoor wordt voorkomen dat aarddraden worden aangesloten op stroomvoerende circuits, waardoor het sluiten van de wagen wordt verhinderd stroomonderbreker met aangesloten aarddraad, en voorkomt dat personeel per ongeluk onder spanning komt te staan compartimenten, waardoor de veiligheid van personeel en materieel structureel wordt gewaarborgd.

Vraag 2: Wat is de routineonderhoudscyclus voor de Kyn28-schakelapparatuur 10 kV?

A: Het wordt aanbevolen om elke 6 maanden een routine-inspectie uit te voeren en elke 1-2 jaar een uitgebreid onderhoud. waarbij de nadruk ligt op het controleren van het mechanisme, de isolatie, de vergrendeling en de boutdichtheid. Usune biedt volledige technische ondersteuning ondersteuning.

Vraag 3: Kan Usune schakelapparatuur op maat leveren?

EEN: Ja. Als professionele fabrikant kan Usune de interne configuraties, beschermingsniveaus en intelligente monitoringoplossingen op basis van spanning, stroom, beveiligingsvereisten en locatieomgeving. Het kan Pas ook de afmetingen van de kast aan en selecteer geschikte modellen vacuümstroomonderbrekers om aan specifieke behoeften te voldoen.

Samenvattend integreert de Usune Kyn28 Switchgear 10kV veiligheid, betrouwbaarheid en gebruiksgemak. Ondersteund door volwassen ontwerp, strenge kwaliteitscontrole en uitgebreide technische parameters, het is geschikt voor verschillende werkzaamheden omgevingen en scenario's. Als professionele fabrikant en hoogwaardige leverancier uit China blijft Usune dat doen stabiele en efficiënte middenspanningsstroomdistributieoplossingen bieden aan gebruikers over de hele wereld.
