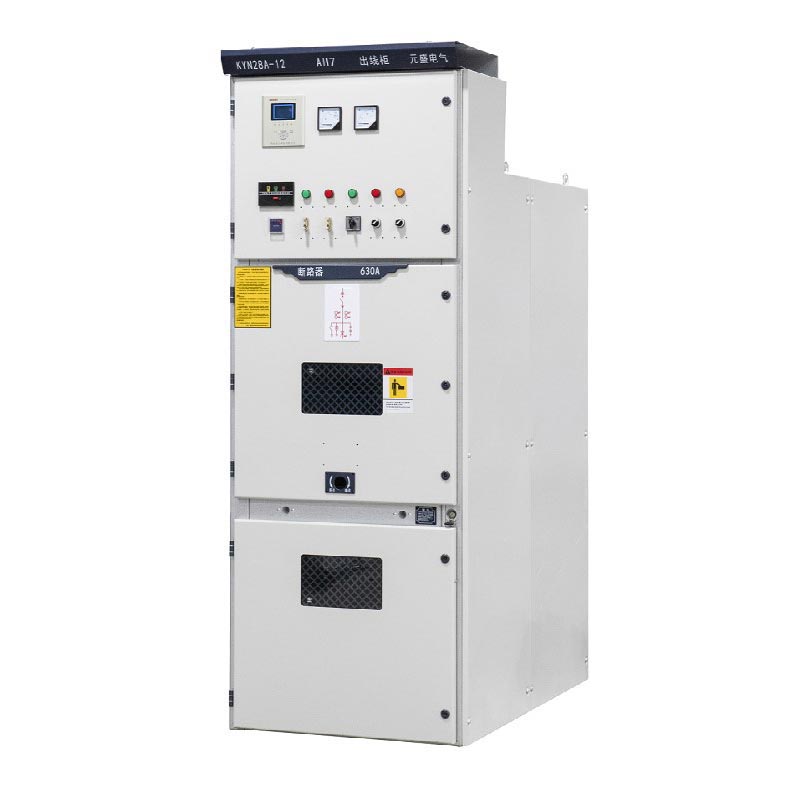

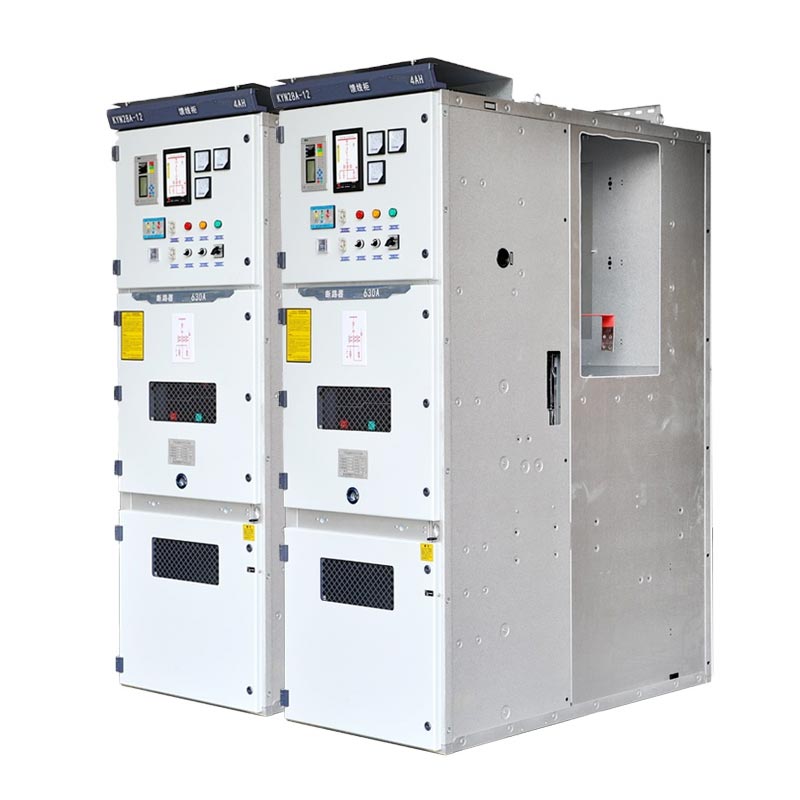

11kv Mv Vcb-panelen

De 11kV MV Vcb-panelen zijn gepositioneerd als industriële, uiterst betrouwbare middenspanningsstroomdistributie uitrusting, geschikt voor 11kV-systemen en systemen onder spanning, en kan worden gebruikt in enkele rail, enkele rail gesegmenteerd of dubbel stroomrail architecturen. Ze houden zich strikt aan normen zoals IEC 60298, IEC 694, GB3906-2006 en Duitse DIN VDE 0670, en zijn ISO-managementsysteemgecertificeerd met gestandaardiseerde controle gedurende het gehele proces.

Laagspanningsschakelapparatuur

Middenspanningsschakelapparatuur

Kernparameters en structurele hoogtepunten

1. Kernparameters

Nominale spanning 11 kV (compatibel met 3,6 ~ 12 kV), driefasige AC 50/60 Hz, nominale stroom 630 A ~ 2500 A (aanpasbaar), kortsluitstroom 25kA~40kA, beschermingsniveau IP4X (behuizing), compatibel met meerdere systemen architecturen.

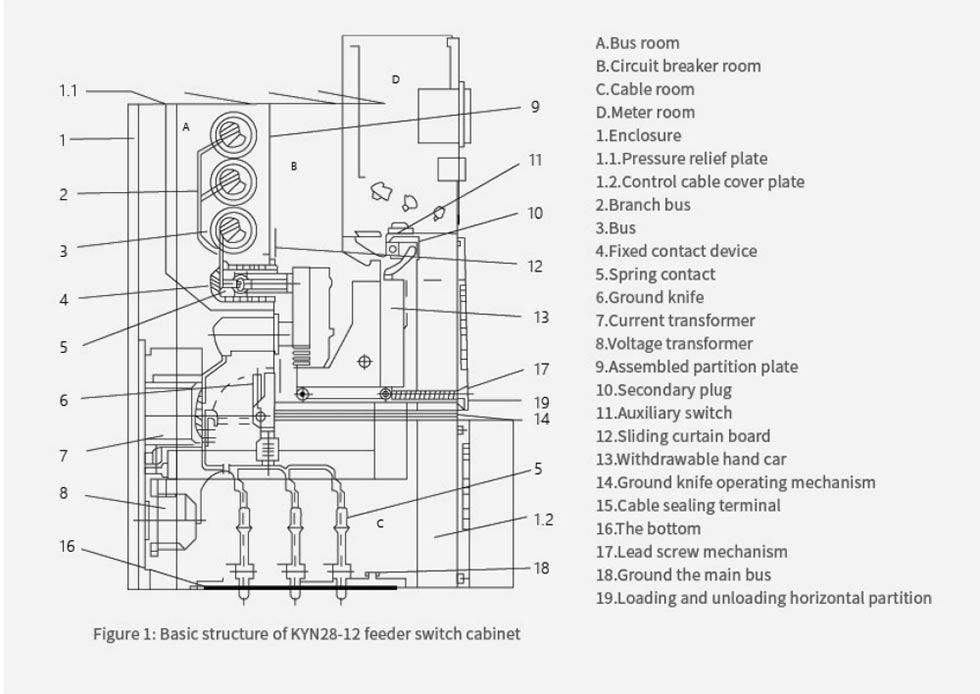

2. Structurele hoogtepunten

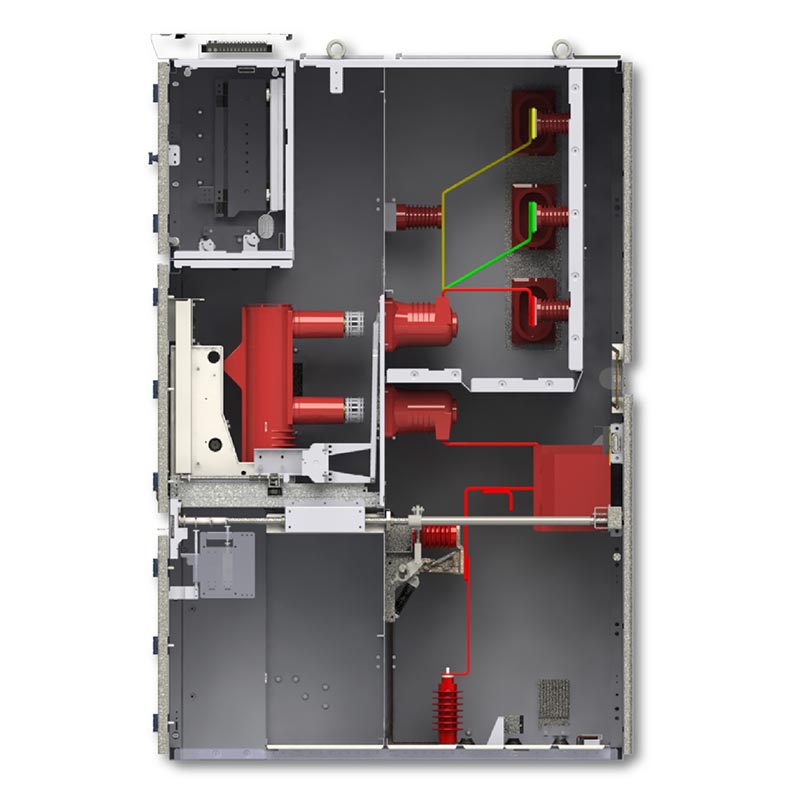

Met metaal beklede uittrekbare structuur, vier onafhankelijke compartimenten, centraal geplaatste handkar voor eenvoudig onderhoud; uitgerust met een uitgebreid vijfvoudig veiligheidsvergrendelingssysteem, mechanische + elektrische dubbele bescherming, het elimineren van verkeerde bediening; sterk aanpassingsvermogen aan de omgeving, geschikt voor verschillende arbeidsomstandigheden binnenshuis.

Kernvoordelen

1. Betrouwbare prestaties: vacuümstroomonderbreker met snelle respons, lange mechanische levensduur, geschikt voor frequent gebruik werking in meerdere scenario's;

2. Veilig en handig: volledig gesloten bescherming, handkarontwerp voor efficiënt onderhoud, intelligente ondersteuning bediening en onderhoud op afstand;

3. Mondiale kwaliteit: de in China gevestigde fabrikant, gestandaardiseerde fabriek zorgt voor productiecapaciteit en kwaliteit; als een hoogwaardige leverancier, exporteert naar meerdere regio's en levert full-cycle service.

Real-world toepassingscasus

Geval 1: 11 kV-distributieproject in een 110 kV-substation in Zuidoost-Azië

1. Achtergrond van het project: Dit onderstation is een centraal stroomvoorzieningsknooppunt in de regio en vereist een stabiele 11 kV-stroom levering aan omliggende industrieparken en woonwijken. De apparatuur moet een hoge betrouwbaarheid bezitten en naleving, en compatibel zijn met het plaatselijke 50 Hz-voedingssysteem.

2. Toepassingsoplossing: Usune paste 28 KYN28A-12 11kV MV VCB-panelen aan, waarbij gebruik werd gemaakt van een enkele gesegmenteerde busbar architectuur en uitgerust met VS1-vacuümstroomonderbrekers om te voldoen aan de vereisten voor dubbele stroomvoorziening.

3. Resultaten van de implementatie: In de drie jaar sinds de inbedrijfstelling heeft de apparatuur zonder problemen gefunctioneerd mislukkingen en heeft met succes meerdere tests doorstaan onder extreme omstandigheden zoals onweersbuien en hoge temperaturen. Het voltooit nauwkeurig de stroomverdeling en foutbeveiliging, waardoor het onderstation een "nul stroomuitval" kan bereiken bediening en onderhoud", en heeft veel erkenning gekregen van de plaatselijke energieafdeling.

Case 2: Upgrade van hoogspanningsstroomdistributie in een Europese autofabriek

1. Achtergrond van het project: De stempel- en schilderateliers van de fabriek stellen extreem hoge eisen aan het vermogen leveringsstabiliteit, waardoor een upgrade naar een 11 kV-stroomdistributiesysteem noodzakelijk is. De apparatuur moet voldoen aan de EU IEC-normen, waarbij ook rekening wordt gehouden met onderhoudsgemak en ruimtegebruik.

2. Toepassingsoplossing: Er werden 16 Usune 11kV MV VCB-panelen geselecteerd, waarbij gebruik werd gemaakt van een centraal geplaatste handkar structuur, compatibel met een enkel railsysteem, en uitgerust met anticondensatieverwarmers en intelligent temperatuur- en vochtigheidsbewakingsmodules.

3. Implementatieresultaten: De apparatuur past zich perfect aan het Europese 50Hz/60Hz dubbele frequentiesysteem aan. De installatie heeft geen invloed op de normale productie in de werkplaats en de handkar kan snel worden uitgetrokken voor onderhoud. Na de upgrade daalde het uitvalpercentage van de stroomvoorziening in de fabriek met 90%, waarmee aan de continue productiebehoeften werd voldaan van de automobielindustrie.

Werkomgeving

1. Omgevingsluchttemperatuur: maximaal +40°C, minimaal -10°C;
2. Relatieve vochtigheid: dagelijks gemiddelde ≤ 95%, maandelijks gemiddelde ≤ 90%;
3. Hoogte: ≤ 1000 m;
4. Seismische intensiteit: niet hoger dan graad 8;
5. De apparatuur moet worden geïnstalleerd op locaties die vrij zijn van brand- of explosiegevaren, ernstige vervuiling, chemicaliën corrosie en sterke trillingen.
6.Als de apparatuur moet worden gebruikt onder omgevingsomstandigheden die de normale vereisten zoals gespecificeerd in GB overschrijden 3906, moeten de relevante regelingen door de gebruiker en de fabrikant worden overeengekomen.

Technische specificaties

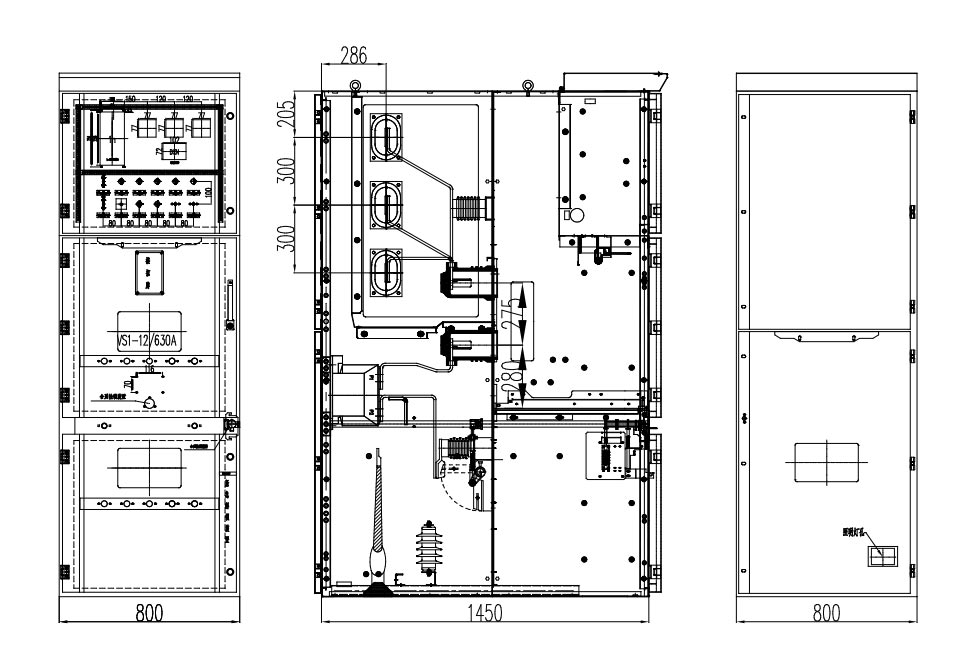

Product externe dimensie

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Q1: Vijfvoudige in elkaar grijpende functie?

A: Bevat vijf belangrijke functies, zoals een stroomonderbreker tegen misbediening, met mechanische en elektrische dubbele werking in elkaar grijpende om verkeerde bediening te voorkomen.

Vraag 2: Zijn de 11kV MV Vcb-panelen compatibel met 10kV-systemen?

A: Volledig compatibel, geen wijziging vereist, kan bestaande apparatuur en parameteraanpassing direct vervangen wordt ondersteund.

Vraag 3: Exportnaleving en after-sales service?

A: In overeenstemming met internationale normen kunnen regionale certificeringen worden aangepast; snelle reactie van China fabriek en gelokaliseerde after-sales service vanuit wereldwijde verkooppunten.

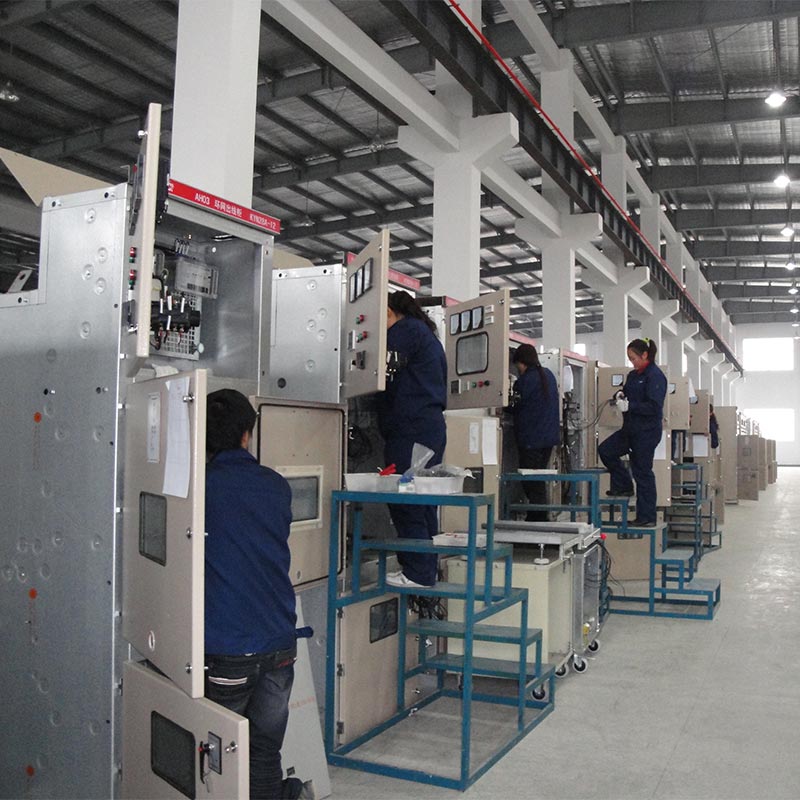

Merk- en fabriekssterkte

Usune vertrouwt op zijn kernfabriek in China, met een jaarlijkse productiecapaciteit van meer dan 5.000 panelen. Het beschikt over gedigitaliseerd end-to-end management, waarbij R&D, productie en verkoop worden geïntegreerd. De producten bestrijken meer dan 30 landen, waardoor het een vertrouwde leverancier en fabrikant van middenspanningsstroomdistributie is voor wereldwijde klanten.
