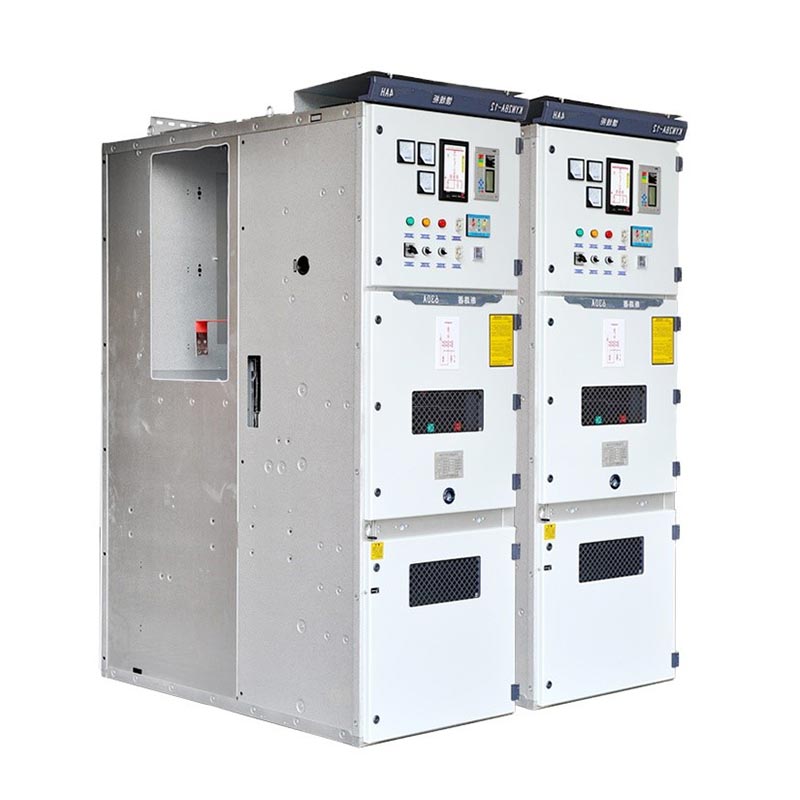

De Usune Kyn28 Switchgear 6kV is een AC-gepantserd uittrekbaar, met metaal omsloten schakelsysteem voor binnen, geschikt voor 3,6 kV~12 kV spanningsniveaus, 50/60 Hz driefasige wisselstroomsystemen, en is een kerncontrole- en beveiligingsapparaat in de stroomvoorziening transmissie- en distributieproces. Dit is onafhankelijk ontwikkeld en geproduceerd door Zhejiang Usune Electric product integreert geavanceerde ontwerpconcepten en volwassen productieprocessen, waarbij veiligheid, betrouwbaarheid en veiligheid in evenwicht worden gebracht bruikbaarheid. Het voldoet aan de energiedistributiebehoeften van systemen met één busbar en gesegmenteerde busbars, waardoor grootschalige toepassingen worden bereikt toepassing in de energie-, metallurgie-, chemische en bouwsector, wat bijdraagt aan een veilige en efficiënte situatie werking van mondiale energiesystemen met stabiele prestaties.
Laagspanningsschakelapparatuur
Middenspanningsschakelapparatuur
| Parameter | Specificatie |
| Nominale spanning | 6 kV (dekt 3,6 kV ~ 12 kV) |
| Nominale frequentie | 50 Hz/60 Hz |
| Nominale stroom | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Geschatte kortstondige weerstandsstroom | 20kA~50kA (4s) |
| Nominale piekstroom | 50kA~125kA |
| Beschermingsklasse | IP4X |
| Uitvoerende standaard | CEI 60298, GB 3906 |
Het Kyn28 Switchgear 6kV-kernonderdeel, de vacuümstroomonderbreker (compatibel met VS1, VD4, enz.), is geïnstalleerd op een mobiele trolley. Voor routineonderhoud, testen of vervanging hoeft alleen de stroomonderbrekerwagen te worden gebruikt verwijderd voor gebruik, zonder dat de hele kast spanningsvrij hoeft te worden gemaakt, waardoor de onderhoudstijd aanzienlijk wordt verkort en het verminderen van de gevolgen van stroomuitval. De trolley is universeel en kan snel worden vervangen, waardoor het systeem wordt verbeterd exploitatie- en onderhoudsefficiëntie.

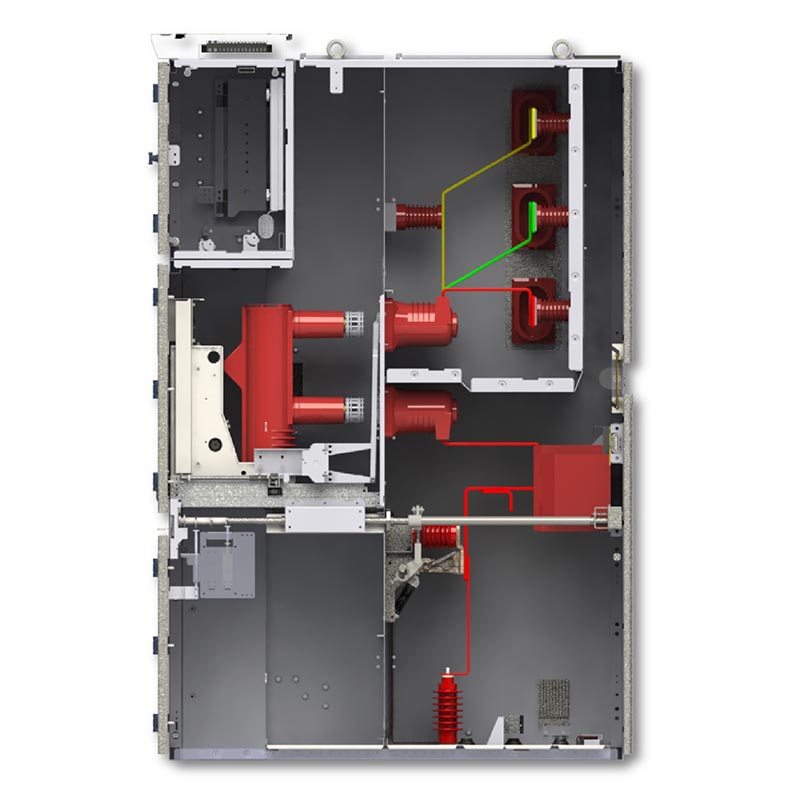

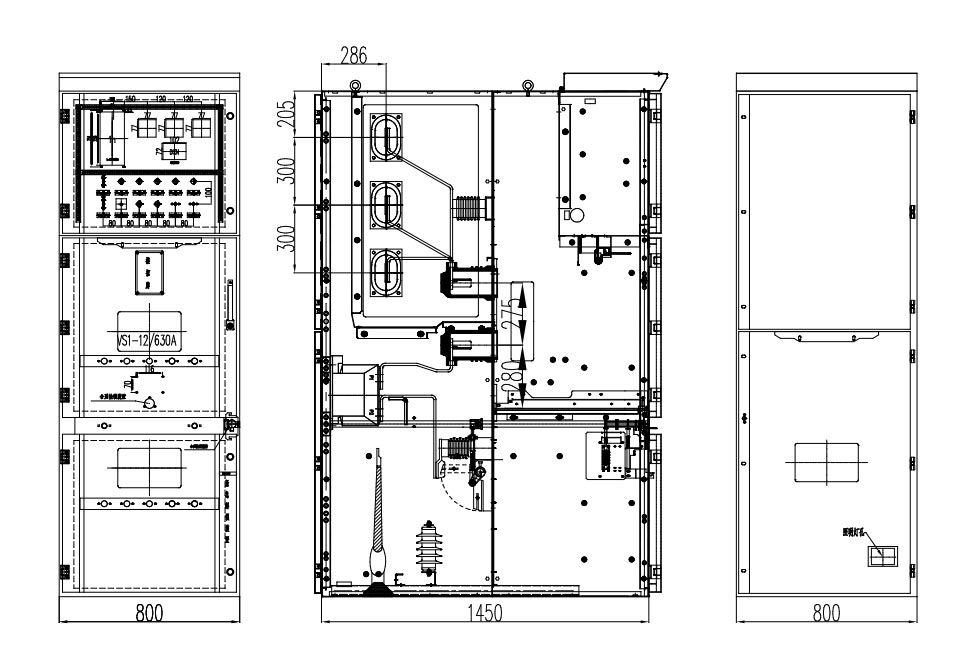

De Kyn28 Switchgear 6kV-kast is door metalen scheidingswanden in vier onafhankelijke compartimenten verdeeld: een verzamelrail compartiment, een stroomonderbrekercompartiment, een kabelcompartiment en een laagspanningsinstrumentencompartiment. Elk De onder spanning staande componenten van het compartiment zijn volledig geïsoleerd, waardoor de verspreiding van fase-naar-fase-energie effectief wordt voorkomen fase-naar-aarde kortsluitingsfouten, waardoor cascadefouten worden vermeden en het risico op elektrische schokken tijdens de installatie wordt verminderd onderhoud en verbetering van de operationele veiligheid van apparatuur.
Uitgerust met een mechanisch + elektrisch dubbel vergrendelingssysteem met vijf preventieve vergrendelingen, waardoor verkeerde bediening wordt geëlimineerd bron:
- Voorkomt het per ongeluk openen of sluiten van stroomonderbrekers;
- Voorkomt het duwen/verwijderen van de stroomonderbrekerwagen onder belasting;
- Voorkomt het sluiten van de aardingsschakelaar terwijl deze onder spanning staat;
- Voorkomt onbedoelde activering wanneer de aardingsschakelaar gesloten is;
- Voorkomt onbedoelde toegang tot een onder spanning staand compartiment.
De kast heeft een compacte structuur, waardoor installatieruimte wordt bespaard. Het modulaire ontwerp maakt een flexibele combinatie mogelijk en uitbreiding van kasttypes om te voldoen aan de uitbreidingsbehoeften van het stroomdistributiesysteem. Het past zich gemakkelijk aan verschillende systeemarchitecturen, zoals systemen met enkele busbar en gesegmenteerde systemen met enkele busbar, die de toekomst vergemakkelijken systeemupgrades en integratie.
1. Omgevingstemperatuur: -10℃ ~ +40℃
2. Hoogte: ≤1000 m (aangepaste ontwerpen voor gebieden op grote hoogte boven 1000 m zijn beschikbaar)
3. Luchtvochtigheid: dagelijkse gemiddelde relatieve vochtigheid ≤95%, maandelijkse gemiddelde relatieve vochtigheid ≤90% (niet-condenserend)
4. Omgeving: Geen corrosieve of explosieve gassen, geen grote hoeveelheden stof en geen brandbare of explosieve media
1. Hulpsystemen voor energiecentrales: worden gebruikt voor het ontvangen, distribueren en beschermen van centralestroom, waardoor stabiliteit wordt gegarandeerd stroomvoorziening naar hulpapparatuur van de generator;
2. Stroomdistributie voor industriële en mijnbouwbedrijven: geschikt voor industriële scenario's met hoge belasting, zoals mijnbouw, metallurgie en chemische industrie, die voldoen aan de behoeften op het gebied van stroomvoorzieningscontrole en bescherming tegen overbelasting/kortsluiting krachtige apparatuur;
3. Commerciële en hoogbouw: gebruikt in onderstations van grote winkelcentra, kantoorgebouwen, hotels, enz., het bereiken van een veilige distributie en een verfijnd beheer van de bouwkracht;
4. Openbare onderstations: Als de kernapparatuur voor middenspanningsstroomdistributie in stedelijke en industriële onderstations, het garanderen van de stabiele werking van het regionale elektriciteitsnet.
Achtergrond van het project: De bestaande schakelapparatuur in de walserijwerkplaats van de staalgroep was aan veroudering onderhevig en kwam regelmatig voor defecten, die de continue werking van de productielijn beïnvloeden. Zeer betrouwbare middenspanning schakelapparatuur was nodig voor vervanging.
Oplossing: Er werden 28 Usune KYN28-6KV-schakelapparatuur geselecteerd, compatibel met een 10 kV-stroomdistributiesysteem, met een nominale stroom van 1600A en een kortstondige weerstandsstroom van 31,5kA (4s), geconfigureerd met VS1 vacuümcircuit brekers.
Implementatieresultaten: In de drie jaar sinds de inbedrijfstelling heeft de apparatuur probleemloos gefunctioneerd. De het vijflaagse in elkaar grijpende systeem voorkomt effectief verkeerde bediening, en de gecompartimenteerde structuur vermijdt de verspreiding van fouten. De stabiliteit van de stroomvoorziening van de productielijn van de walserij is met 99,9% verbeterd, wat een vermindering betekent jaarlijkse downtime-verliezen met meer dan 5 miljoen yuan, veel lof van de klant.
A: Vergeleken met traditionele vaste schakelapparatuur is het grootste voordeel van de Usune KYN28-6KV het verwijderbare ontwerp. De stroomonderbrekerwagen kan onafhankelijk worden verplaatst, waardoor het niet meer nodig is om de hele kast tijdens de installatie uit te schakelen onderhoud, waardoor de impact van stroomuitval aanzienlijk wordt verminderd. Tegelijkertijd werd het met metaal gepantserde gecompartimenteerd De structuur en het uitgebreide vijfvoudige vergrendelingssysteem bieden verbeterde veiligheid. Het modulaire ontwerp vergemakkelijkt uitbreiding en systeemintegratie, aanpassing aan complexe behoeften op het gebied van energiedistributie en resulterend in een lager totaalverbruik onderhoudskosten gedurende de levenscyclus.
EEN: Ja. Voor omgevingen op grote hoogte >1000 meter zal Usune het isolatieontwerp en de componentselectie optimaliseren. Voor speciale omgevingen zoals corrosieve, hoge luchtvochtigheid en stoffige omgevingen, op maat gemaakte oplossingen zoals Er kunnen anticorrosiecoatings, verbeterde afdichtingen en stofdichte barrières worden geleverd. De productiecyclus voor standaard op maat gemaakte producten zijn ongeveer 15-20 dagen, afhankelijk van de complexiteit van de aanpassing en de bestelhoeveelheid.
A: Als bronfabriek biedt Usune volledige levenscyclusdiensten: pre-sales omvatten oplossingsontwerp, parameter selectie en technisch advies; Verkoopopvolging omvat het volgen van de productievoortgang en fabriekstesten samenwerking; after-sales omvat gratis installatie en inbedrijfstelling, training van operators, 1 jaar apparatuurgarantie, levenslange levering van reserveonderdelen en onderhoudsdiensten, en een 24-uurs wereldwijde respons op technische behoeften stabiele werking van de apparatuur.
