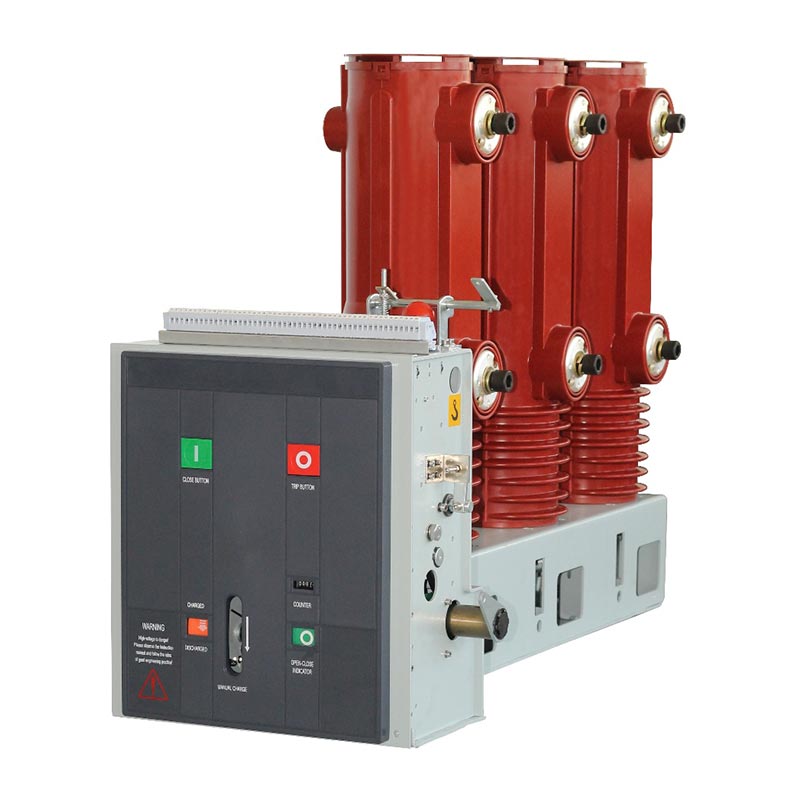

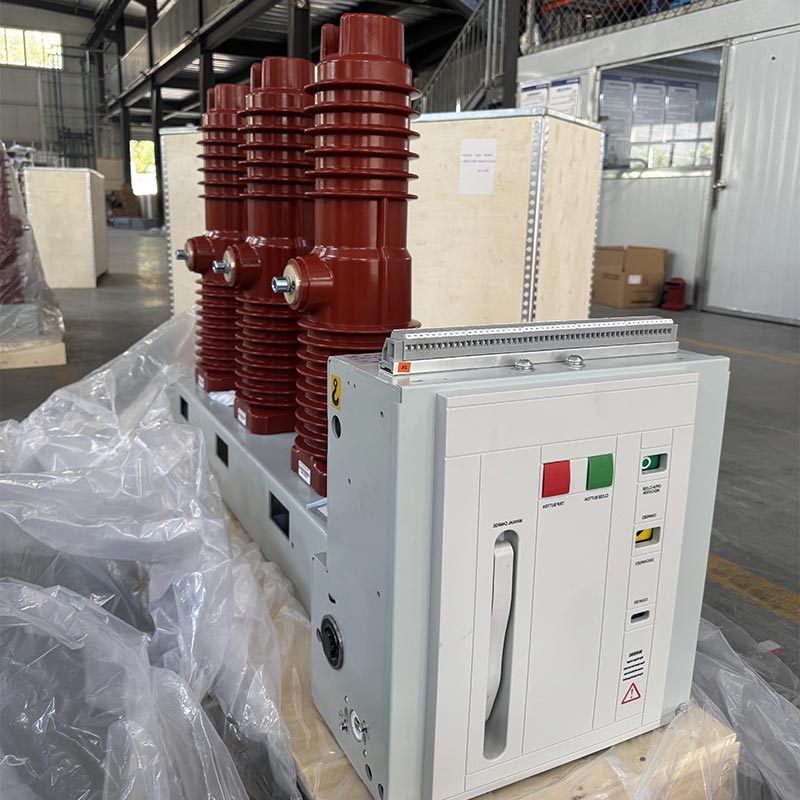

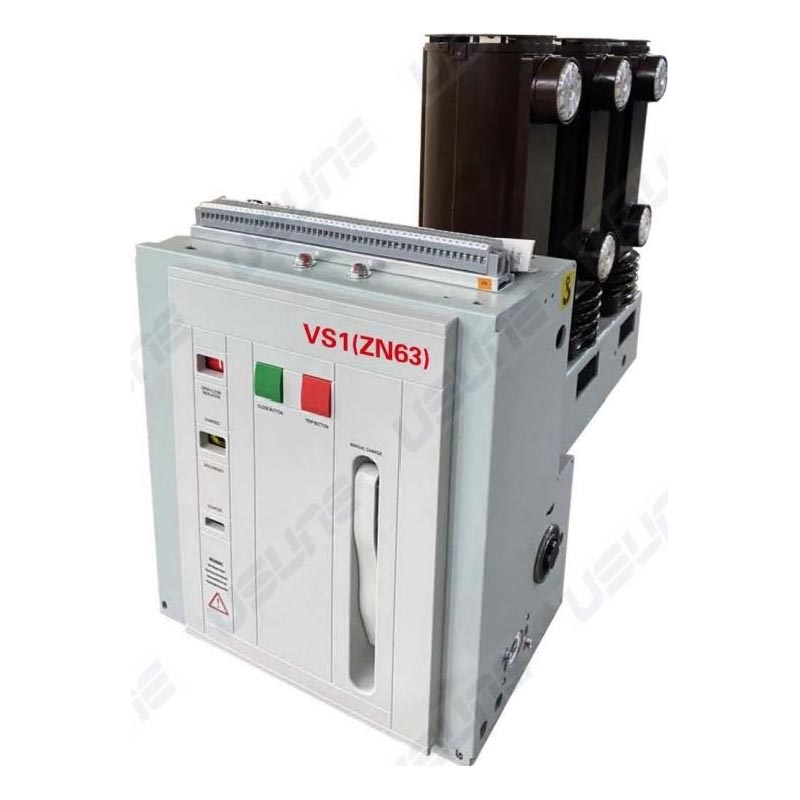

Aan de zijkant gemonteerde vacuümstroomonderbreker voor binnenshuis

De Usune zijwaarts gemonteerde vacuümstroomonderbreker voor binnenshuis is een vast hoogspanningsschakelapparaat dat voornamelijk wordt gebruikt in vaste installaties schakelapparatuur. Het kan onafhankelijk worden gebruikt of worden geïntegreerd in voedingssystemen voor ringnetwerken, doostransformatoren, en diverse niet-standaard voedingssystemen. Het belangrijkste voordeel ligt in de vacuümboogblustechnologie, het vermijden van de vervuiling en schade veroorzaakt door traditionele boogdovende media, waardoor de stroomvoorziening effectief wordt verbeterd veiligheid en stabiliteit. Dit product is onafhankelijk ontwikkeld en vervaardigd door de fabriek van Usune, met volwassen productieprocessen en strikte kwaliteitscontrole, zorgen voor een stabiele en betrouwbare werking onder verschillende complexen omstandigheden.

Productnormen en autoriteit Om de betrouwbaarheid en naleving van het product te garanderen, is de Usune zijgemonteerde binnenstofzuiger De stroomonderbreker houdt zich strikt aan de gezaghebbende binnenlandse en internationale normen, waaronder GB/T1984-2014 "High Spanningsschakelaars", JB3855-1996 "3,6 ~ 40,5KV hoogspanningsvacuümstroomonderbrekers voor binnen", en DL / T403-2000 "12~40.5KV vacuümstroomonderbrekers bestellen technische voorwaarden", en voldoet aan de relevante vereisten van IEC62271-100:2008. Elk product ondergaat een strenge fabrieksinspectie voordat het de fabriek verlaat, en alle technische inspecties parameters voldoen aan de ontwerpvereisten, wat de toewijding van Usune aan productkwaliteit aantoont en een veilig gebruik garandeert gebruikers.

Bedrijfsomgeving en toepasbaarheid

De aan de zijkant gemonteerde vacuümstroomonderbreker voor binnenshuis is zeer aanpasbaar aan verschillende omgevingen en geschikt voor de volgende bedrijfsomstandigheden binnenshuis:

1. Omgevingstemperatuur: maximaal +40℃, minimaal -15℃
2. Omgevingsvochtigheid: dagelijkse gemiddelde relatieve vochtigheid ≤95%, maandelijks gemiddelde ≤90%; dagelijkse gemiddelde dampdruk ≤22×10⁻³MPa, maandgemiddelde ≤1,8×10⁻³MPa
3. Hoogte: niet meer dan 1000 meter
4. Seismische intensiteit: niet hoger dan 8 graden
5. Atmosferische omgeving: Vrij van veel stof, rook, corrosieve en ontvlambare gassen, dampen of zoutnevel vervuiling.

Opmerking: Als de feitelijke gebruiksomgeving de bovenstaande normale vereisten overschrijdt, neem dan contact op met de professionele fabrikant Usune om een passende productoplossing op maat te maken.

Structuur en functie

1. Algemene structuur

De aan de zijkant gemonteerde vacuümstroomonderbreker voor binnenshuis maakt gebruik van een front-to-back-opstelling van het bedieningsmechanisme en de boogdovende kamer. Het hoofdgeleidende circuit is van het driefasige, op de vloer gemonteerde type. De vacuümonderbreker wordt in de lengterichting geïnstalleerd in een buisvormige isolatiecilinder gemaakt met behulp van een APG-proces van epoxyhars. Dit biedt uitstekende anti-kruipprestaties, waardoor de stofophoping op het onderbrekeroppervlak aanzienlijk wordt verminderd, voorkomen dat externe factoren de werking ervan beïnvloeden, en zorgen voor hoge isolatieprestaties, zelfs in vochtige en vochtige omstandigheden zwaar vervuilde omgevingen.

2. Structuur van het bedieningsmechanisme

Het bedieningsmechanisme is een planair veerbediend mechanisme dat handmatige en elektrische energieopslag ondersteunt. De De bedieningsmotor is geïnstalleerd in de voorkast van de onderbreker. De kast is verdeeld in vijf montages ruimtes door vier tussenwanden, waarin de componenten voor energieopslag, transmissie, uitschakeling en buffer zijn ondergebracht respectievelijk. Het product integreert de onderbreker en het bedieningsmechanisme in één ontwerp, waardoor een hoge kwaliteit wordt gegarandeerd mate van afstemming tussen de operationele prestaties van het mechanisme en het openen en sluiten van de onderbreker vereisten. Dit vermindert onnodige tussenstappen, verlaagt het energieverbruik en het geluid en verbetert operationele betrouwbaarheid.

Belangrijkste specificaties en technische parameters

Installatie en inbedrijfstelling

1. Controleer de stroomonderbreker op schade. Indien beschadigd, stop dan onmiddellijk met het gebruik ervan.
2. Verwijder verontreinigingen (vooral van het isolerende oppervlak). Verontreinigingen gegenereerd tijdens transport of opslag kan de isolatieprestaties van het product beïnvloeden.
3. Bedien de stroomonderbreker handmatig om energie op te slaan en voer indien nodig sluitings-/openingshandelingen uit, observeren of de status van de energieopslag en de positie-indicatoren voor sluiten/openen normaal zijn.
4. Bedien de stroomonderbreker om energie op te slaan en voer sluit-/openingshandelingen uit met behulp van de bedrijfsstroom levering, waarbij wordt gecontroleerd of de status van de energieopslag en de positie-indicatoren normaal zijn.

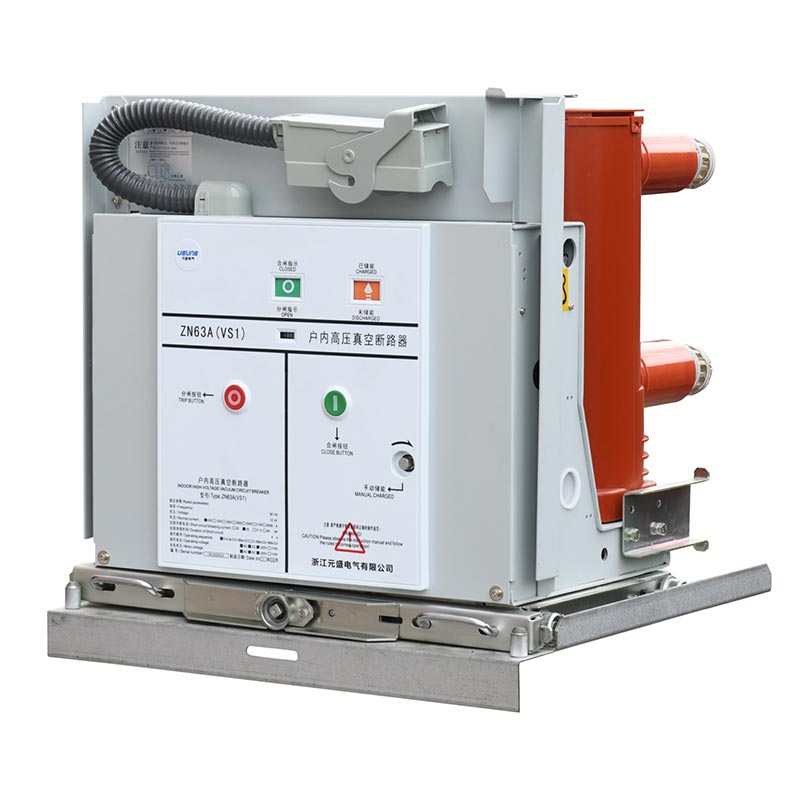

5. Werking van de stroomonderbreker van het handkartype: Steek de duwhandgreep in het duwgat, draai met de klok mee vooruit en tegen de klok in om terug te trekken, met een totale duwslag van 300 ± 3 mm; in de open positie, beweeg hem soepel naar de werk- of testpositie, draai de hendel 30 keer op gemiddelde snelheid totdat u een "klik" hoort, wat aangeeft dat deze op zijn plaats zit (gebruik geen overmatige kracht om schade aan het duwmechanisme te voorkomen). Op dit moment is de bijbehorende positie-indicatoren (S8, S9) worden geactiveerd.

Opmerking: Wanneer u een sluitvergrendeling gebruikt, moet de voeding van het vergrendelingscircuit aangesloten zijn om deze te ontgrendelen vóór sluitingstijd; bij het uitpakken moet u te werk gaan volgens de verpakkingsvereisten, waarbij u de elleboog van de stroomonderbreker opheft om ervoor te zorgen dat de onderste uitgaande arm belast wordt, waardoor ernstige schokken en trillingen worden vermeden; verwijder het hijswerktuig zoals vereist voordat u deze in de kast plaatst.

Casestudy van toepassingen uit de praktijk

Case: Een groot industriepark in Zuid-China heeft 50 Usune zijgemonteerde vacuümstroomonderbrekers voor binnenshuis (model VS1-12/1250-25) voor het stroomdistributiesysteem in de productiewerkplaats. Er zijn meerdere productielijnen in het park actief afwisselend, wat frequente stroomschakeling en hoge betrouwbaarheid bij kortsluitstroomonderbreking vereist. Sinds installatie en inbedrijfstelling in 2024, de producten hebben twaalf opeenvolgende maanden stabiel zonder storingen gewerkt, het energiesysteem effectief beschermen en controleren, de uitvaltijd van apparatuur verminderen en die van het park verbeteren productie-efficiëntie. Als lokale Chinese leverancier zorgde Usune voor volledige installatiebegeleiding op locatie after-sales onderhoudsdiensten, die veel lof van de klant verdienen.

Veelgestelde vragen

Vraag 1: Wat moet ik doen als de werkelijke werkomgeving van de stroomonderbreker de normale vereisten overschrijdt?

A1: Als de omgevingstemperatuur, vochtigheid, hoogte enz. de normale vereisten overschrijden, neem dan contact op met de klantenservice fabrikant, Usune, onmiddellijk. Een professioneel technisch team voert een onderzoek ter plaatse uit en past een productoplossing aangepast aan de speciale omgeving om een stabiele werking van de stroomonderbreker onder speciale omstandigheden te garanderen omstandigheden. Als verantwoordelijke leverancier streeft Usune ernaar om voor elke klant gepersonaliseerde oplossingen te bieden.

Vraag 2: Hoe onderhoud ik de Usune zijwaarts gemonteerde vacuümstroomonderbreker voor binnenshuis om de levensduur ervan te verlengen?

A2: Routineonderhoud omvat hoofdzakelijk drie punten: Maak eerst het isolatieoppervlak regelmatig schoon om vuil te voorkomen accumulatie die de isolatieprestaties beïnvloedt; ten tweede, controleer regelmatig de status van de energieopslag, indicatoren voor openen/sluiten en bedrading om ervoor te zorgen dat er geen losheid of schade is; ten derde, voer handmatig en elektrisch uit werkingstests om de 6 maanden om de flexibiliteit en betrouwbaarheid van het bedieningsmechanisme te controleren. Bovendien is de fabriek biedt een gedetailleerde onderhoudshandleiding en after-sales begeleiding om gebruikers te helpen het product te onderhouden wetenschappelijk.
