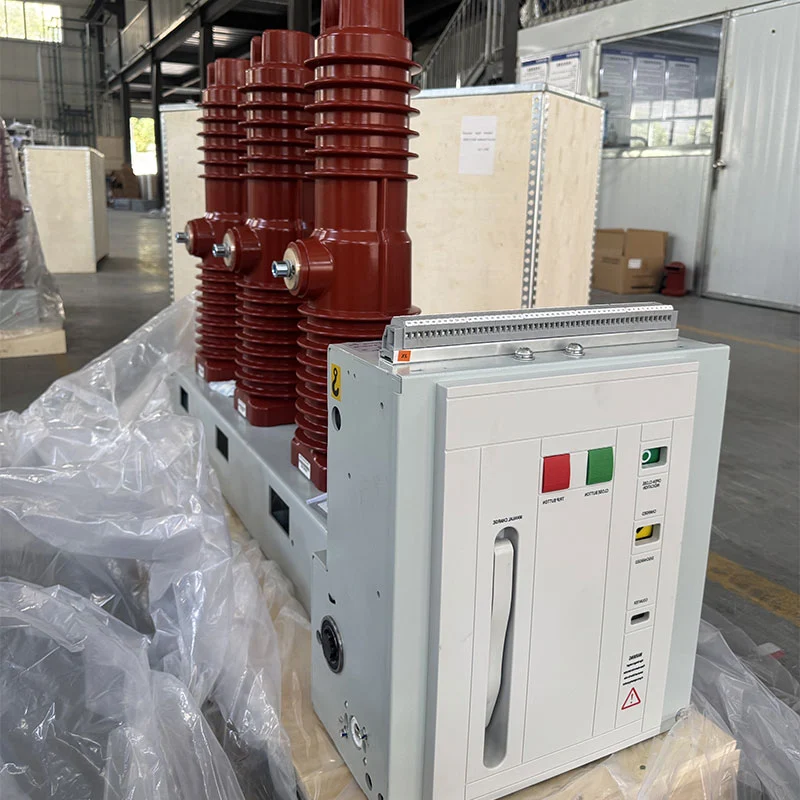

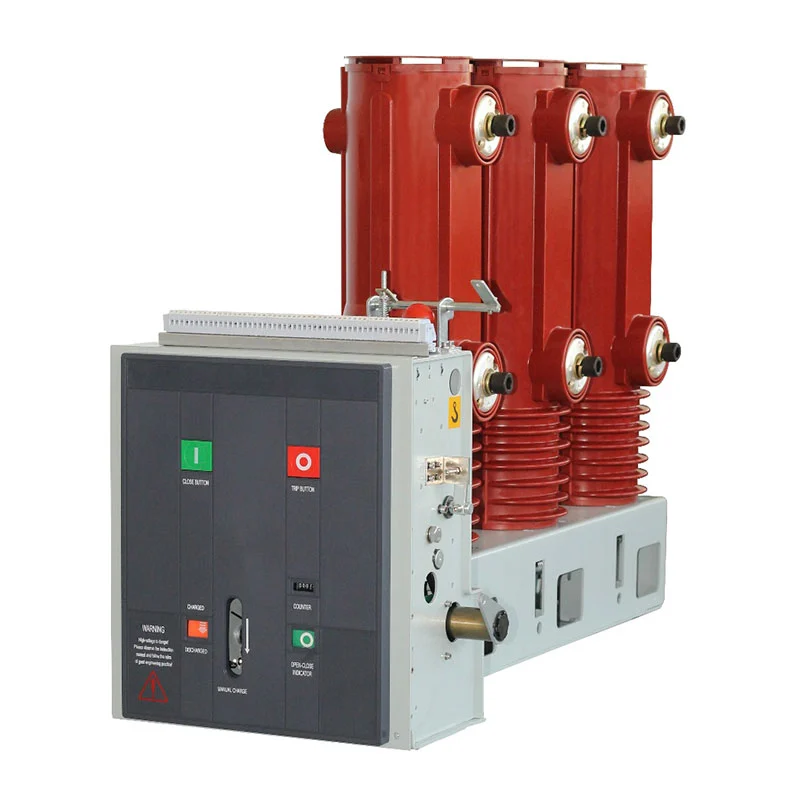

In tegenstelling tot complete schakelkasten richt deze ZN85C-40.5 40,5kV vacuümstroomonderbreker voor binnen zich op de kern schakelfunctie van het stroomcircuit. De vaste, aan de zijkant gemonteerde structuur, het modulaire veerbedieningsmechanisme en Vacuümonderbrekingstechnologie biedt een praktische oplossing voor binnentoepassingen van de 40,5 kV-klasse, inclusief systemen waar frequente schakelingen nodig zijn.
Het bedieningsmechanisme is specifiek ontworpen voor de kenmerken van een 40,5 kV vacuümstroomonderbreker. Het maakt gebruik van een modulair veermechanisme dat in het frame van de breker is geïnstalleerd, waardoor de mechanische uitgangskarakteristieken mogelijk zijn om te voldoen aan de bedrijfsvereisten van de vacuümonderbreker.
Het mechanisme is ontworpen rond de bovenste en onderste opstelling van de sloophamer en vormt een geïntegreerd onderdeel van de algehele structuur. Deze configuratie vereenvoudigt het mechanische transmissiepad en biedt tegelijkertijd een stabiele basis sluitings- en openingswerkzaamheden.
De vaste, aan de zijkant gemonteerde configuratie is bedoeld voor elektrische apparatuur binnenshuis waarbij de onderbreker is geïnstalleerd als een speciaal schakelcomponent. Afhankelijk van het projectontwerp, configuraties zoals rechts uitgaande lijn, bovenaan inkomende en ingebedde arrangementen kunnen worden geselecteerd.
Vergeleken met een volledig uittrekbare schakelkast geeft deze structuur de projectontwerper de mogelijkheid zich te concentreren het integreren van de onderbreker met de vereiste primaire en secundaire elektrische apparatuur volgens de specificaties systeemopstelling.
De sluitenergie wordt mechanisch opgeslagen in het veermechanisme. Energieopslag kan via de motor worden gerealiseerd of handmatig met de energieopslaghendel. Tijdens gemotoriseerd bedrijf drijft het transmissietandwielsysteem de energieopslagschacht en spant de sluitveer totdat de gespecificeerde opgeslagen energiepositie is bereikt.
Nadat de energieopslag is voltooid, houdt het vasthoudmechanisme de veer en de energieopslag op zijn plaats indicator verandert naar de overeenkomstige status. De hulpschakelaar onderbreekt ook de motorvoeding wanneer de de positie met opgeslagen energie wordt bereikt, waardoor de schakelaar gereed blijft voor het sluitcommando.
Het sluiten kan handmatig via de sluitknop of elektrisch via de besturing worden gestart circuit. Wanneer de sluitende elektromagneet in werking treedt, wordt de opgeslagen veerenergie via de nok vrijgegeven transmissiemechanisme.
Het verbindingsmechanisme drijft vervolgens de geïsoleerde bedieningsstang en het bewegende contact naar de sluitpositie het samendrukken van de contactveer. Nadat de sluitslag is voltooid, houdt het vasthoudmechanisme de sluiting gesloten stand en de hulpschakelaar verandert dienovereenkomstig.
Het openen kan handmatig of via een elektrisch openingscommando worden gestart. Het openingsontgrendelingsmechanisme ontgrendelt de sluithouder, waardoor de opgeslagen energie van de contact- en remveren de vacuümonderbreker kan scheiden contacten.
Tijdens de laatste fase van de openingsbeweging absorbeert de hydraulische buffer de resterende mechanische energie en regelt de scheidingspositie. Dit gecoördineerde mechanisme zorgt voor een gecontroleerd openingsproces.
De onderbreker kan worden geconfigureerd met AC- of DC-bedrijfsvermogen, afhankelijk van de projectvereisten. De meegeleverde configuratie omvat AC110/220V- en DC110/220V-opties voor de sluit- en openingsspoelen, wat flexibiliteit biedt voor verschillende onderstations en industriële besturingssystemen.
De sluitspoel heeft een nominaal vermogen van 288W, terwijl de openingsspoel ook gespecificeerd is op 288W. De normale werking Het spanningsbereik bedraagt 85%–110% van de nominale spanning voor de sluitspoel en 65%–120% van de nominale spanning voor de openingsspoel.
De energieopslagmotor zorgt voor een automatische voorbereiding op de volgende sluiting. De meegeleverde ZYJ220 configuratie maakt gebruik van DC220V-vermogen met een nominaal ingangsvermogen van 90W. Bij de nominale bedrijfsspanning wordt de energie opgeslagen De tijd is gespecificeerd als niet meer dan 15 seconden.
Dankzij deze opstelling kan de onderbreker na gebruik de toestand van de opgeslagen energie herstellen zonder dat dit nodig is voortdurende handmatige tussenkomst.
De vacuümonderbreker is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens het openen. Wanneer de contacten gescheiden, vindt het onderbrekingsproces plaats in de vacuümonderbreker in plaats van in een luchtgeïsoleerde schakelkamer.
De combinatie van vacuümonderbreking en veerbediende mechanische overbrenging maakt de sloophamer geschikt voor middenspanningstoepassingen binnenshuis waar betrouwbare schakelprestaties en herhaalde bediening vereist zijn.
Het originele ontwerp van de ZN85C-40.5-serie houdt rekening met toepassingen die veelvuldig schakelen vereisen. Het is in werking Het mechanisme is afgestemd op de kenmerken van de 40,5 kV-vacuümonderbreker, terwijl de gemotoriseerde energieopslag plaatsvindt systeem vermindert de noodzaak van herhaaldelijk handmatig opladen.
Dit maakt de apparatuur geschikt voor industriële installaties, onderstations en energiecentrales waar schakelwerkzaamheden plaatsvinden maken deel uit van het normale beheer van elektrische systemen.
De onderbreker kan worden geïntegreerd in stroomdistributiesystemen binnenshuis en in elektrische regelsystemen voor energieopwekking faciliteiten, waar betrouwbaar schakelen en bescherming van elektrische circuits vereist zijn.
In onderstations kan de vaste binnenconfiguratie worden geïntegreerd in de bijbehorende hoogspanningsinstallaties systeem volgens de primaire circuitopstelling, het regelschema en de beveiligingsvereisten.
Voor industriële en mijnbouwfaciliteiten met aanzienlijke elektrische belastingen kan de onderbreker schakelen en schakelen beveiligingsfuncties in stroomdistributiesystemen binnenshuis en is geschikt voor toepassingen die regelmatig stroom vereisen schakelhandelingen.
Omdat de sluitings- en openingshandelingen elektrisch kunnen worden aangestuurd, kan de schakelaar worden geïntegreerd met een passend secundair besturingssysteem voor lokale bediening of bediening op afstand, afhankelijk van het projectontwerp.
| Item | Specificatie |
| Model | ZN85C-40.5 |
| Nominale spanning | 40,5 kV |
| Systeem | Driefasige wisselstroom |
| Nominale frequentie | 50 Hz |
| Installatie | Binnen |
| Structuur | Vaste zijmontage |
| Bedieningsmechanisme | Modulair veerbedieningsmechanisme |
| Energie opslag | Gemotoriseerd / handmatig |
| Sluitingsoperatie | Handmatig / elektrisch |
| Openingsoperatie | Handmatig / elektrisch |
| Sluitspoelspanning | AC110/220V, DC110/220V |
| Spanning bij het openen van de spoel | AC110/220V, DC110/220V |
| Sluitspoelvermogen | 288W |
| Spoelvermogen openen | 288W |
| Energieopslagmotor | ZYJ220 |
| Nominale motorspanning | DC220V |
| Nominaal ingangsvermogen van de motor | 90W |
| Tijd voor energieopslag | ≤15s |
| Configuratie | Rechts uitgaand / top inkomend / ingebed volgens ontwerp |
De apparatuur is bedoeld voor installatie binnenshuis en moet worden gebruikt in een omgeving die geschikt is voor hoogspanning elektrische apparatuur. Het uiteindelijke project moet rekening houden met de omgevingstemperatuur, vochtigheid, hoogte, ventilatie en andere omgevingsomstandigheden bij het bepalen van de volledige elektrische configuratie.
De sloophamer moet worden geïnstalleerd op een locatie zonder ernstige trillingen, schokken of corrosieve omgevingsomstandigheden. De installatieregeling moet ook zorgen voor voldoende bedienings- en onderhoudsruimte rondom de apparatuur zorg voor de vereiste mechanische uitlijning van de onderbreker en de bijbehorende elektrische componenten.
Zhejiang Usune Electric Co., Ltd. past een geïntegreerd managementsysteem toe dat de productkwaliteit en het milieu omvat management en gezondheid en veiligheid op het werk. Het bedrijf beschikt over de ISO 9001-, ISO 14001- en ISO 45001-certificeringen, ondersteuning van gecontroleerde productieprocessen, van componentselectie tot montage en inspectie.
Het product is ontwikkeld volgens de toepasselijke IEC- en GB-normen, met elektrische parameters en configuraties bepaald volgens de specifieke projectvereisten. CE-certificering is ook beschikbaar voor de toepasselijke productconfiguratie, die aanvullende documentatieondersteuning biedt voor internationale projecten.
Er wordt verwezen naar de ZN85C-40.5 40,5 kV vacuümstroomonderbreker voor binnengebruik in het Cas-space Rocket Launch Project, het bieden van een praktisch technisch toepassingsvoorbeeld voor Usune's elektrische hoogspanningsapparatuur in een veeleisende omgeving industriële omgeving.
De ZN85C-40.5 40,5 kV vacuümstroomonderbreker voor binnenshuis is in de eerste plaats een schakel- en beveiligingscomponent, terwijl een compleet uittrekbaar schakelpaneel integreert de onderbreker met rails, kabelcompartimenten, besturingsapparatuur, beveiligingsapparaten en andere kastcomponenten. Daarom is de onderbreker geschikter wanneer het project een speciaal 40,5 kV-schakelapparaat voor integratie in een groter elektrisch systeem.
| Vergelijking | ZN85C-40.5 Vacuümstroomonderbreker | Uittrekbaar VCB-schakelapparaat | Laagspanningsverdeelkast |
| Hoofdfunctie | Schakel- en circuitbeveiliging | Volledige MV-distributie en -switching | LV-stroomverdeling |
| Spanningsklasse | 40,5 kV | Middenspanning | Lage spanning |
| Installatie | Vast | Opneembaar | Vast/opneembaar |
| Hoofdfocus | Bedieningsmechanisme en onderbreking | Compleet kastensysteem | Stroomverdeling |
| Energie opslag | Veermechanisme | VCB-bedieningsmechanisme | Afhankelijk van de ACB/MCCB-configuratie |
| Controle | Handmatig / elektrisch | Lokaal / elektrisch | Lokaal / elektrisch |
| Typische toepassing | Elektriciteitscentrales, onderstations, industrie | MV-distributiesystemen | Fabrieken, gebouwen en commerciële voorzieningen |
Usune kan de juiste configuratie bepalen op basis van het enkellijnsdiagram van de klant, de nominale spanning, regelvermogen, installatieopstelling en operationele vereisten. Deze aanpak zorgt ervoor dat de geselecteerde De onderbreker is compatibel met de omliggende primaire en secundaire elektrische apparatuur.
Voor projecten met speciale stuurspanningen, installatievoorzieningen of bedrijfsvereisten zijn de technische configuratie kan vóór productie worden besproken. Hierdoor kan de ZN85C-40.5 40,5 kV vacuümstroomonderbreker voor binnenshuis worden aangepast aan het daadwerkelijke elektrische systeem in plaats van te vertrouwen op een vaste standaardconfiguratie.
Het is een vacuümstroomonderbreker van 40,5 kV voor binnenshuis, ontworpen voor elektrische bediening en bescherming in energiecentrales, onderstations, industriële faciliteiten en mijnbouwbedrijven.
De ZN85C-40.5 maakt gebruik van een vaste, aan de zijkant gemonteerde configuratie in plaats van een uittrekbare trolleystructuur.
Ja. Het veermechanisme ondersteunt handmatige energieopslag en handmatige bediening, terwijl elektrische bediening dat ook is beschikbaar.
De sluit- en openingsspoelen kunnen worden geconfigureerd voor AC110/220V of DC110/220V, afhankelijk van de projectvereisten.
De gespecificeerde energieopslagtijd van de ZYJ220-motorconfiguratie is ≤15 seconden bij nominale spanning.
Ja. Het product is ontworpen voor toepassingen die frequent gebruik vereisen, afhankelijk van de toepasselijke bedrijfsvoorschriften omstandigheden en technische configuratie.
Ja. Usune kan het product configureren op basis van projecttekeningen, elektrische parameters, besturingsvereisten en installatievoorwaarden.
